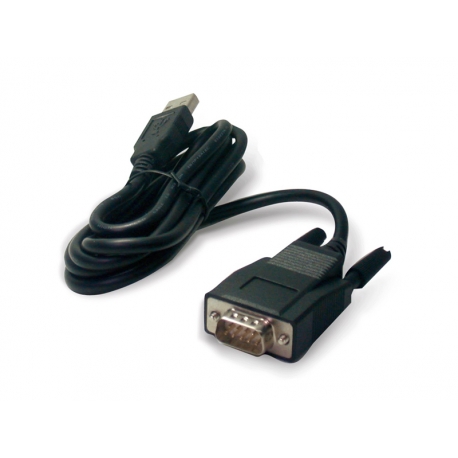

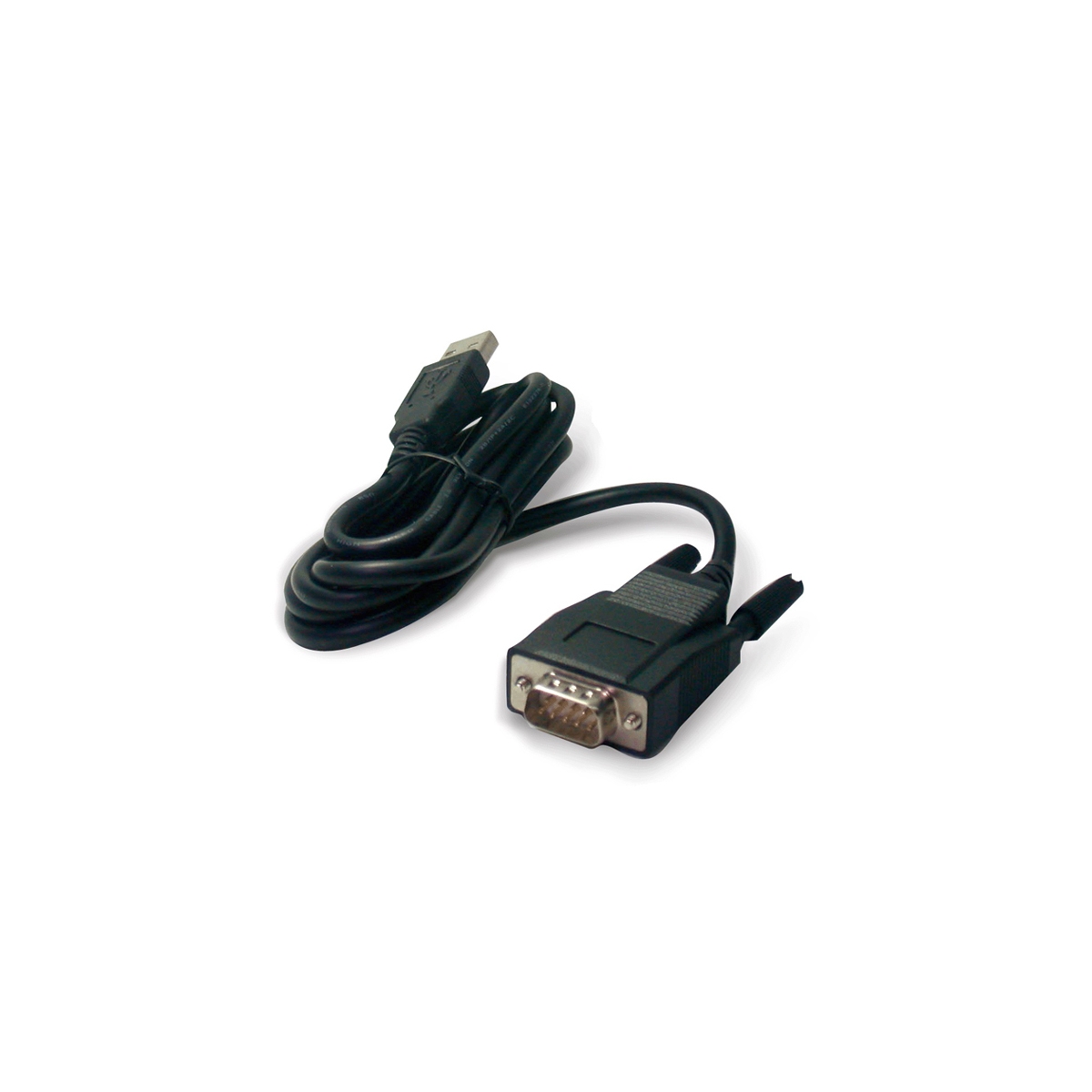

USB to Serial/RS-232 Adapter
UTS1009D
ตัวแปลงพอร์ต USB to Serial (RS-232) เพิ่มพอร์ตสำหรับเชื่อมต่ออุปกรณ์แบบ Serial Com port รองรับ windows XP/Vista/7/8/Mac OS/Linux
สินค้าตกรุ่น รุ่นทดแทน คลิกที่นี่
รับประกัน 3 ปีเต็ม
สินค้าตกรุ่น รุ่นทดแทน คลิกที่นี่
Spec sheetคุณสมบัติ
- เพิ่มช่องต่อ RS-232 ให้กับเครื่องคอมพิวเตอร์ โดยการแปลง USB
- สนับสนุนการใช้กับพอร์ต USB มาตรฐานทั่วไป ได้แบบ Plug-n-Play และ มีคุณสมบัติ Hot-Swapping
- ไม่จำเป็นต้องใช้ทรัพยากรเครื่องในระบบ IRQ, DMA, I/O address
- สนับสนุนระบบ USB1.1 ความเร็ว 12Mbps และ USB2.0
- พอร์ต Serial มีอัตราการส่งข้อมูลสูงถึง 115.2Kbps
- มีระบบ ±15KV ESD protection สำหรับสัญญาณ Serial แบบ Built-in
- ใช้งานได้แบบ Plug-n-Play, I/O address และ IRQ assigned บนระบบ BIOS.
- ได้ใบรับรอง(Certified) โดย CE, FCC, RoHS, และ Microsoft WQHL approval.
- สนับสนุนระบบ Microsoft Windows, Linux, Mac and DOS.
ข้อมูลจำเพาะ
Serial Communication
| Interface | RS-232 | Baud rate | 50bps ~115.2Kbps |
| Controller | Prolific PL2303HXD (16C550 UART Compatible) |
Data bit | 5, 6, 7, 8 |
| BUS | Universal Serial Bus (USB) | Stop bit | 1, 1.5, 2 |
| No. of Port | 1-port | Parity | even, odd, none, mark, space |
| IRQ & IO | Assigned by System | Flow Control | None, Xon/Xoff, RTS/CTS |
| FIFO | 16 byte Hardware | ||
| Signal | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND | ||
| Protection | ±15KV ESD protection for each signal Human Body Model (HBM) ±15KV IEC1000-4-2 Air Gap Discharge ±8KV ESD IEC61000-4-2 Contact Discharge |
||
| PCB Connector | DB9 Male | ||
Driver Support
| Windows Client | 2000SP4 / XP / Vista / 7 / 8.x / 10 |
| Windows Server | 2003 / 2008 / 2008R2 / 2012 / 2012R2 / 2016 |
| Windows Embedded | CE5.0 / CE6.0 / CE7.0 / POSReady2009 |
| Linux | Linux 2.x / 3.x / 4.x |
| MAC | MAC OSX 10.6~10.13 |
Regulatory Approvals
| Hardware | CE, FCC, VCCI, BSMI |
| Software | Microsoft WHQL Windows |
Environment
| Operation Temperature | 0 to 60°C (32 to 140°F) |
| Operation Humidity | 5 to 95% RH |
| Storage Temperature | -20 to 85°C (-4 to 185°F) |
Dimension
| PCB Dimension | 15 x 45 x 33 mm |
| Cable Length | 1200 mm (3.9ft) |

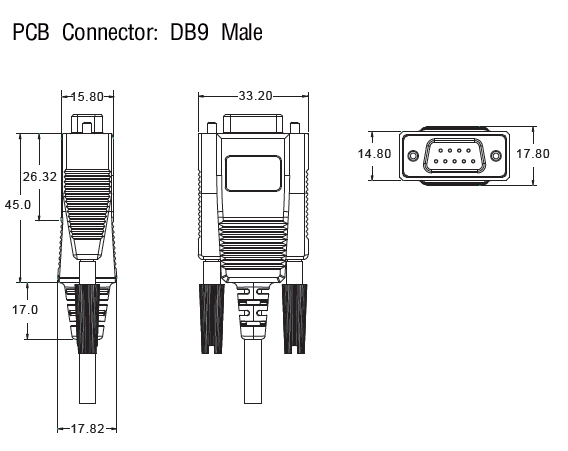

Diagram
Pin Assignment
.jpg)
| PIN | DB9M |
| DCD | 1 |
| RxD | 2 |
| TxD | 3 |
| DTR | 4 |
| GND | 5 |
| DSR | 6 |
| RTS | 7 |
| CTS | 8 |
| RI | 9 |
อุปกรณ์ในกล่อง
- UTS1009D - 1 port USB-to-RS-232 Adapter
- Quick Installation Guide
- Software CD ROM
Download Driver
| Driver | PL23XX_Prolific_DriverInstaller_v204 |  |
| Version | V2.0.4 | |
| Update | 2020-12-16 10:18:03 | |
| Size | 10.5MB | |
| OS |
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows Server 2012 R2 64-bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 64-bit
|
