RMC-140 ถูกออกแบบมาเป็นพิเศษ สำหรับเป็นอุปกรณ์เสริมของ SE-800 โดยต่อผ่านพอร์ต RS-232 โดยปกติแล้ว คุณสามารถเลือกสัญญาณขาออก โดยดูภาพของกล้องทั้ง 4 ตัว จากจอ TLM-404 (4´ x 4 LCD monitor) หรือ จอมอนิเตอร์ทั่วไปที่คุณใช้อยู่ได้  แต่คุณอาจไม่รู้ว่าสัญญาณกล้องตัวไหน เป็นสัญญาณที่คุณกำลังจะสลับไป ด้วย RMC-140 ทุกสิ่งจะง่าย และรวดเร็วขึ้น คุณจะสามารถเห็นภาพของสัญญาณกล้องถัดไปที่เลือกไว้บนหน้าจอ โดยดูจากสัญลักษณ์ไฟที่แสดงบนจอได้ ทั้ง 4 กล้องในหน้าจอเดียวกัน (Quad/POP/PIP/Next)

RMC-140 มีคุณสมบัติพิเศษ คือสามารถเลือกปรับการแสดงผลได้ 4 โหมด คือ Quad, POP, PIP, หรือNext source ในหน้าจอเดียว

คุณสมบัติ:

-แสดงภาพสัญญาณกล้องถัดไปได้

-รวมสัญญาณภาพจากกล้อง 4 ตัว ให้แสดงออกจอเดียวได้  โดยเลือกการแสดงผลได้ 4 รูปแบบ ( Quad, POP, PIP, และ full screen.)

-จะมีสัญลักษณ์ไฟเพื่อแสดงสถานะของกล้องถัดไป และบอกถึงรูปแบบเอฟเฟคของ SE800 ที่เลือกไว้บนหน้าจอ

-มี (Tally light) ไฟที่บอกว่ากล้องตัวไหนกำลังทำงานอยู่

 Interface

1. สัญญาณขาเข้าแบบ Composite 4 ช่อง
2. สัญญาณขาออก1 ช่อง เลือกแสดงได้ 4 แบบ ได้แก่ (Quad, POP, PIP & Next)
3. ช่องสัญญาณขาออกสำหรับแสดง สัญญาณภาพจากกล้องถัดไป และสัญลักษณ์ไฟ Tally บนจอ
4. ช่องต่อ Power (DC12V)
5. ช่องต่อสัญญาณ Tally light ขาออกแบบ (15pin & 3.5mm jack)
6. RS-232 input จาก SE-800
7. RS-232 by pass
8. ปุ่มเมนู
9. ปุ่มปรับการแสดงผล (Quad, POP, PIP และ Next)

โหมดการแสดงผล

RMC140 เลือกปรับได้ 4 แบบได้แก่

Next Source-แสดงภาพถัดไปแบบเต็มจอ

PIP-แสดงภาพจากกล้องที่กำลัง On Air แบบเต็มจอ และโชว์ภาพที่กำลังจะถูกสลับถัดไป เป็นช่องเล็ก ๆ ที่มุมขวาล่าง

Quad-แสดงภาพทั้งหมดพร้อมสัญลักษณ์ไฟ Tally บนจอเป็นตัวบอกภาพถัดไป

POP-แสดงภาพจากกล้องที่กำลัง On Air เป็นภาพใหญ่สุด และแสดงภาพของกล้องอีก 3 ตัวทางด้านขวา พร้อมแสดงสัญลักษณ์ไฟ Tallyบนจอด้วย

color Processor Settings

color Processor Settings คือการปรับค่าสี ซึ่งฟังก์ชั่นนี้ จะไม่มีผลกระทบใด ๆ กับตัว mixer เนื่องจากเป็นการปรับค่าจากตัว RMC 140

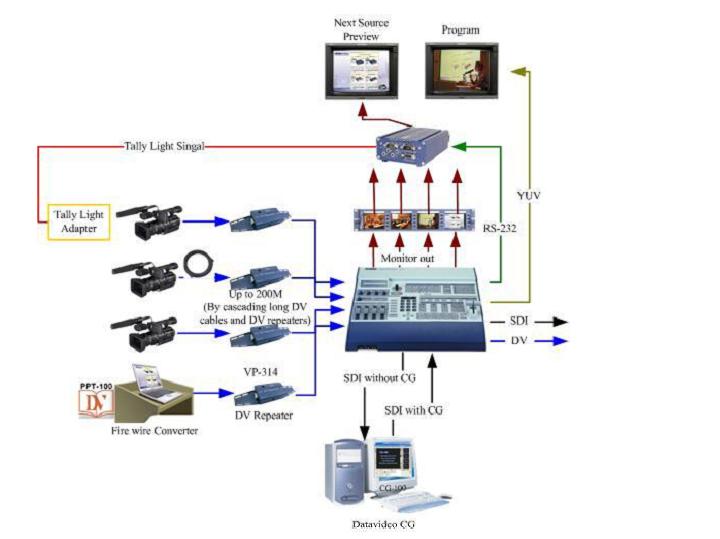

Sample connection diagrams
Example 1: RMC-140 and SE-800 Application

Specification:

Video Formats

Analog Composite NTSC or PAL (NTSC and PAL are
separate models)

Video Inputs

4 - Composite

Video Output

1 - Composite (Quad, POP, PIP, Next source preview)
1 - Composite (Full screen next source preview)

RS-232 Data Control Port

From SE-800- Connecting Datavideo SE-800 RS-232
By pass- For other RS-232 remote control devices

Tally Light Signal Out

1 - 15pin
4 - 3.5mm mini jack

Video Bandwidth

Composite 4.6 MHz
DG, DP +/- 5%, 5 degrees

Signal/Noise Ratio:

Video > 50dB

Dimensions W x D x H

6.3" x 3.93" x 1.95"
160mm x 100mm x 49.5mm

Weight

5.36 lb, 2.5 kg

Power

Input:  12V

อุปกรณ์ในชุด:

• 4 x Camera Tally Lights
• 4 x 1.2M Tally Light Cables (Male-Male)
• 1 x RS232 cable
• AC/DC Power Adapter

ลงทะเบียน serial no. ของสินค้าได้ที่ website datavideo รับประกันอะไหล่ 2ปี เต็ม

(ยกเว้น LCD Panel และ สายเคเบิ้ล) กรุณาลงทะเบียนภายใน 30 วันหลังจากซื้อสินค้า
