Datavideo Hand Carried Studio

model : HS-2000



HS-2000

Datavideo HS-2000 คือ mobile studio ระดับ FullHD ซึ่งถูกออกแบบมาให้อยู่ในกระเป๋าถือ พกพาไปได้ทุกที่ ช่วยลดความยุ่งยากในการผลิตสื่อ HD ในสถานที่ต่าง ๆ โดยจะมีทั้งหมด 5 input แบ่งเป็น 3HD-SDI + 2 DVI หรือ 4 HD-SDI + 1 DVI นอกจากนี้ HS-2000 ยังมี 5 channel 10 bit 1080i หรือ 720p HD-SDI, HD-Component และ DVI-D video & audio switcher ในตัวอีกด้วย

คุณสมบัติ

  • จอ LED monitor 17" จะแสดงภาพแต่ละกล้องในแบบ multi view image และช่องสำหรับ Preview และ Program ต่างหาก
  • มีโหมด Picture in Picture
  • สามารถเก็บ Logo ไว้ใช้งานได้ถึง 14 รูปแบบ
  • แสดงนาฬิกาแบบดิจิตอลได้
  • จดจำการตั้งค่าได้ 5 การใช้งานลงเมมโมรี่
  • มี Luminance Key ในตัว สำหรับซ้อนตัวอักษรบนวิดีโอ (text overlay)
  • มี audio mixer ในตัว ด้วยช่องต่อแบบ XLR ต่อไมโครโฟนได้สูงสุดถึง 4 ตัว หรือสัญญาณเสียงจากแหล่งอื่นก็ได้
  • มี intercom ในตัว ซึ่งมาพร้อมกับ belt pack+head set+tally light สำหรับตากล้องอีก 5 ชุด
  • มี TBC ทุก input ในตัว จึงไม่ต้องการ Genlock
  • รองรับความละเอียดระดับ FullHD 1920x1080i และ 1280x720p
  • ถูกออกแบบมาให้ใช้งานได้ทันที เพียงไม่กี่วินาที ติดตั้งง่าย ในทุกที่ทุกเวลา

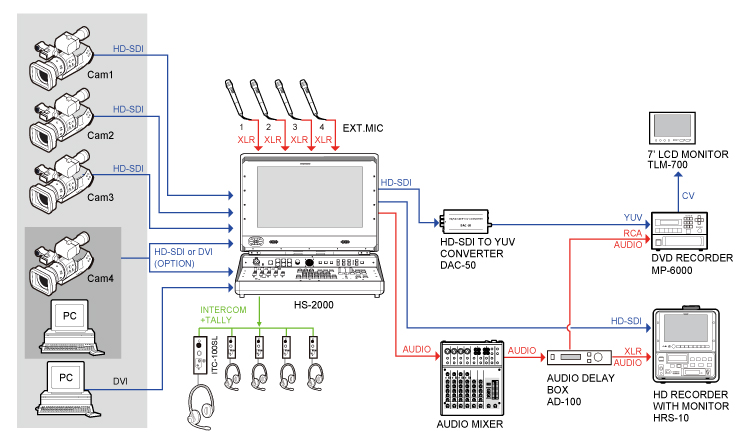

ผังการต่อ

ข้อมูลจำเพาะ

Inputs • 4x BNC connector for HD -SDI input
• 2x DVI connector for DVI-D input (1x DVI-D input is collective with SDI#4 channel)
Outputs • 2x HD-SDI output, 1x HD-YUV output
• Video delay through the mixer 1 Frame or less
• Audio delay through the mixer less than 1 Frame
Video Input • HD (1080/50i - 1080/60i - 1080/59.94i - 720/50p - 720/60p - 720/59.94p)
Other Interface • Serial (Editor) D-Sub 9 Pin x 1 RS232
• Tally Output  D-Sub 15 Pin x 1 14 Channel Open Collector Output
• 4 x XLR balance audio input separate channel, 2 x XLR balance audio output.
• Support Line and MIC mode
HD SDI signal SMPTE 292M standard complied with
• Output return loss : More than 15 dB (5MHz to 750MHz)
More than 10 dB (750MHz to 1.5 GHz)
• Output level : 0.8 Vpp ± 10%
• Rise time : Less than 270 ps
• Fall time : Less than 270 ps
• Difference between rise time and fall time within 100 ps
• Alignment jitter : Less than 0.2 UI
• Timing jitter : Less than 1.0 UI
• Eye aperture ratio : More than 90%
• DC offset : 0 ± 0.5V
• Equalizer use 5C-FB cable support 100 meters
HD-YUV Output • Bandwidth 30MHz < +/- 3dB
• S/N Ratio > 50 dB
• DG <3 degree, DP <3% ( Base on U, V signal analyze)
Audio • Bandwidth 20~20KHz < +/- 3dB
• S/N Ratio > 70 dB
• THD. < 0.1%
Audio Mixer • 4 Channel audio input mixer (balanced audio)
• Line mode/MIC mode selectable
• 2 Channel audio output, balanced audio
IRE • 0 - 7.5 IRE Options (NTSC Only)
Operating
Temperature		 • 0°C to 40°C (32°F to 102°F)
Humidity • 10% to 90% (non condensing)
Dimension & Weight • 500mm (W) x 520mm (D) x 165mm (H) /   17 Kg
Power • Input 100 ~ 240V   AC 50Hz / 60Hz   2.5A

Video Connections
• Input: 4x HD-SDI & 1x DVI-D or 3x HD-SDI & 2x DVI-D
• Output: 2x HD-SDI & 1x HD-YUV. Full HD video output
Audio Connections
• 4x XLR microphone or line audio inputs
Control Connections
• RS-232 control interface
Monitor Connections
• 17-inch LED video monitor displays สำหรับแสดงภาพแต่ละกล้อง, พร้อมโหมด picture-in-picture preview, และช่องแสดงภาพ preview และ program
Intercom Connections
• มี intercom system ในตัว พร้อม belt pack และ tally lights 5 ชุดสำหรับตากล้อง
Power Distribution Center
• Integrated power distribution center; one power cord for the HS-2000

อุปกรณ์ในกล่อง

  • 1  x  Gooseneck Microphone
  • 4  x  MC-1 Headphone
  • 4  x  ITC-100SL
  • 4  x  Tally LED TD-1 with Black Velcro 36cm
  • 4  x  CB-3 XLR Cable + CON 20M
  • 1  x  AC Power Adaptor
  • 4  x  3.5Ø earphone (M) to earphone (F) L: 17cm
  • 1  x  HS-2000 Instruction Manual

Site Reference

HS-2000 and HRS-10 HD Recorder are using at Great Hall of the people in Beijing for live broadcasting



ยินดีให้บริการทดสอบคุณภาพของสินค้าก่อนตัดสินใจ ได้ที่มาโครแคร์ทุกสาขา

สินค้า datavideo รับประกัน 2ปี เมื่อลงทะเบียน

ลงทะเบียน serial no. ของสินค้าได้ที่ website datavideo รับประกันอะไหล่ 2ปี เต็ม

(ยกเว้น LCD Panel และ สายเคเบิ้ล) กรุณาลงทะเบียนภายใน 30 วันหลังจากซื้อสินค้า
