Datavideo HD/SDI to HDMI

model : DAC-8



DAC-8
HD / SD-SDI to HDMI Converter

Datavideo's DAC-8 ตัวแปลงสัญญาณ HD-SDI และ SD-SDI เป็น HDMI สำหรับต่อกับจอ LCD และ Plasma TV รวมถึงอุปกรณ์ที่ใช้ในงานถ่ายทอดสด ช่วยประหยัดค่าสาย HDMIที่มีราคาแพง เนื่องจากสาย SDI มีราคาถูกกว่าและเชื่อมต่อได้wไกลถึง 200 เมตร

คุณสมบัติ:

  • แปลงสัญญาณ HD/SD-SDI เป็น HDMI

  • ใช้กับจอ LCD/Plasma TV และ โปรเจ็คเตอร์ สำหรับงานถ่ายทอดสด

  • ต่อเสียงผ่านช่อง SDI ในตัว

  • Unbalances audio stero-in via RCA Phono

  • รองรับระบบ NTSL/PAL

  • SMPTE-259M standard

  • ใช้ไฟ DC 12 V

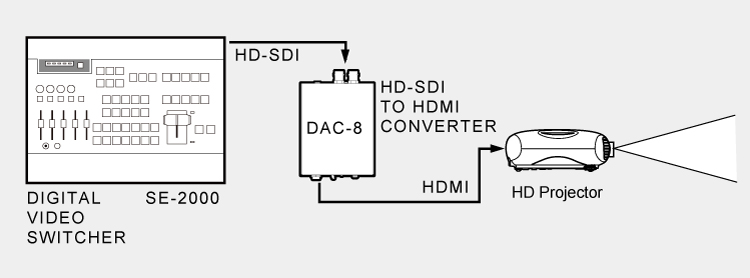

ผังการต่อ



ข้อมูลจำเพาะ

AUDIO SOURCE SELECT
1 ON ANALOG AUDIO
OFF SDI EMBEDDED AUDIO
2 RESERVED
Input
Interface		 • 1x HD/SD-SDI input
Outputs
Interface		 • 1x HD/SD-SDI output (bypass)
• 1x HDMI output
Supported
HDMI
Output
Formats		 • 720x480 Interlace
• 720x576 Interlace
• 1280x720 / 50Hz Progressive
• 1280x720 / 59.94Hz Progressive
• 1280x720 / 60Hz Progressive
• 1920x1080 / 50Hz Interlace
• 1920x1080 / 59.94Hz Interlace
• 1920x1080 / 60Hz Interlace
HD SDI
Signal		 SMPTE 292 standard complied with
• Output return loss : More than 15 dB (5MHz to 750MHz)
 More than 10 dB (750MHz to 1.5 GHz)
• Output level : 0.8 Vpp ± 10%
• Rise time : Less than 270 ps
• Fall time : Less than 270 ps
• Difference between rise time and fall time within 100 ps
• Alignment jitter : Less than 0.2 UI
• Timing jitter : Less than 1.0 UI
• Eye aperture ratio : More than 90%
• DC offset : 0 ± 0.5V
• Equalizer use 5C-FB cable support 100 meters
SD SDI
Signal		 SMPTE 259M standard complied with
• Output return loss : More than 15dB(5MHz to 270MHz)
• Output level : 0.8Vpp ± 10%
• Rise time : less than 1.5ns
• Fall time : less than 1.5ns
• Difference between rise time and fall time less than 0.5ns
• Jitter less than : 0.2 UI
Operating
Temperature		 • 0°C to 40°C (32°F to 102°F)
Humidity • 10% to 90% (non condensing)
Dimension &
Weight		 • 105mm (W) x 120mm (D) x 38mm (H) / 0.5Kgs
Power • Output DC 12V / 0.5A

อุปกรณ์ในกล่อง

  • DAC-8 x 1
  • Switching Adaptor DC 12V 0.5A x 1
  • Instruction Manual x 1
