HS-1300 ช่วยให้ขั้นตอนการทำงานง่ายขึ้น ไม่จำเป็นต้องเชื่อมต่ออุปกรณ์ทำสตรีมมิ่งอีกทอดหนึ่ง  เพียงแค่เชื่อมต่อ HS-1300 เข้ากับเครือข่าย ก็เริ่มถ่ายทอดสดผ่านเน็ตไปยัง CDN ที่ต้องการได้ทันที นอกจากนั้น ยังสามารถบันทึก Program output ลงใน SD card ได้ด้วย

เพราถูกออกแบบให้มีน้ำหนักเบา  HS-1300 เหมาะอย่างยิ่งสำหรับการใช้งานต่าง ๆ เช่นการแสดงคอนเสิร์ตสด การสัมมนา  การแข่งขันกีฬา และรายการทีวีสด ที่ต้องผสมผสานความหลากหลายของแหล่งวิดีโอและเสียง

คุณสมบัติอื่น ๆ ได้แก่ จอ LCD ขนาด 17.3 นิ้ว ซึ่งแสดงภาพแบบ multi-view และ Dual Chroma Key, DSK, เก็บภาพนิ่งได้ และ มี User memory จำการตั้งค่าของผู้ใช้ รวมถึง PIP ทั้งหมดนี้รวมอยู่ใน HS-1300 เพียงเครื่องเดียว ทำได้ทั้ง สลับภาพ, ดูภาพจากมอนิเตอร์, ส่งสตรีมมิ่ง และ บันทึก

คุณสมบัติ

• รองรับ 6 video input (SDI x 4 + HDMI x2) และ video output (SDI x2 + HDMI x3)
• ไฟล์ที่บันทึกลง SD card และ การส่งสตรีมมิ่ง สามารถการตั้งค่า bitrate ที่แตกต่างกันได้
• มีปุ่มกด Record และ Stream ในตัว
• ตั้งค่า video bit rate ได้สูงสุดถึง 16Mbps
• สามารถตั้ง bit rate ของ วิดีโอที่บันทึก และ สตรีมมิ่งแตกต่างกันได้
• ถ่ายทอดสดผ่านเน็ต ด้วยคุณภาพระดับ H.264 network streaming
• มีช่องเสียงขาเข้า 2 x XLR Analogue Audio Inputs
• ใช้งานได้อย่างยืดหยุ่นด้วยโปรเซสเซอร์ Mix/Effects ด้วย:
  - 2 Upstream Keyers, รองรับ Chroma Key & Linear/Luma Key
  - 2 DSK, รองรับ Linear & Luma Key Modes
  - 1 PIP (สามารถใช้การคีย์ได้ทั้ง 4 รูปแบบ)
  - มี Wipe, Mix & Cut Transitions
  - Full M/E Preview function
• สามารถสั่งบันทึกภาพนิ่งของ ช่องสัญญาณ Input (1-6) เก็บไว้เรียกใช้งานได้ (Stills Store)
• XPT (Cross Point Assignment) สามารถสลับปุ่มกดของ video input ให้ mapping ไปยังช่องสัญญาณอื่นได้ เช่น ปุ่ม 1 เป็น input 4 เพื่อความสะดวกในการใช้งาน
• มีช่อง Tally และ GPI output
• มีจอขนาด 17.3 นิ้วในตัว รองรับความละเอียด 1600x900 dots
• Easy to use On-screen Menu System for quick setting of parameters

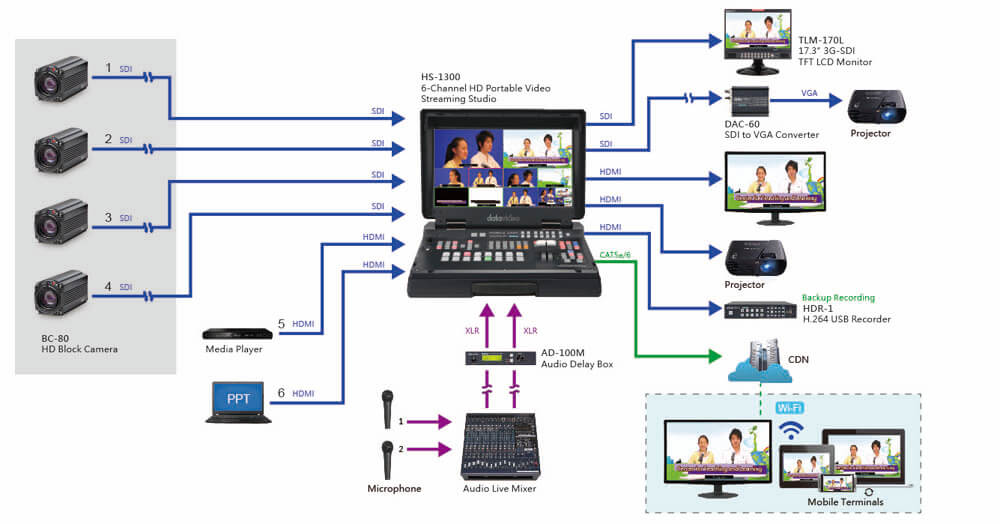

ผังการต่อ

อุปกรณ์ในชุด

• 1x HS-1300
• 1x AD Switch DC 12V with AC Cord

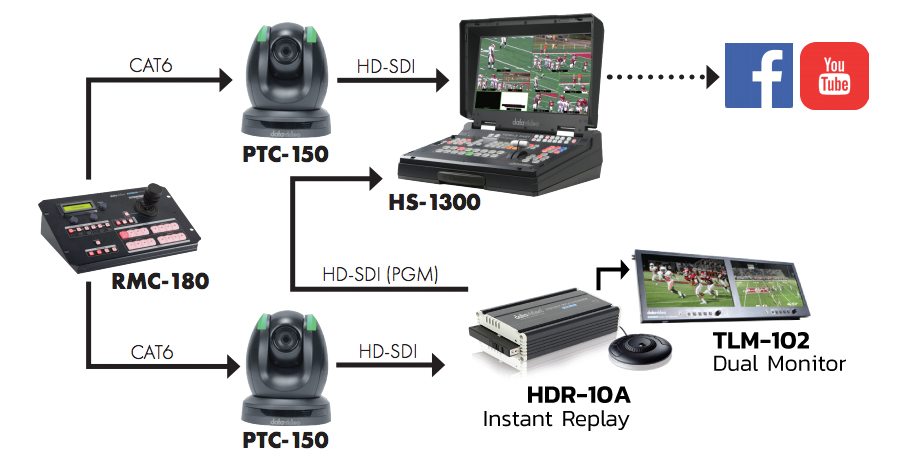

ผังการต่อ เมื่อใช้งานร่วมกับ Instant Replay (HDR-10A)
