วิธีแก้ไข

เบื้องต้น ค่าโรงงาน ของอุปกรณ์ เป็น DHCP รอรับ IP จาก Network Switch

ในกรณีต่อผ่าน Network Switch แล้วค้นหา IP ไม่พบ

ให้ลองทำการ รีเซ็ต ค่าตัว BT/BR ทั้งหมด

ให้เปลี่ยน Ch เป็น ตัวเลข อะไร ก็ได้ที่ไม่ใช่ 00 เช่น 11-99

จากนั้นกด ปุ่มหน้าเครื่อง 2 ปุ่มค้างไว้ 5 วิ เลขที่หน้าปัดจะกลายเป็น 00

ทำทั้งตัว ส่ง และตัว รับ ตามรูป

วิธีแก้

ไปที่เมนู input แล้วคลิก Create -> confirm ดังภาพ

A. เนื่องจากตัวเครื่อง UW109 รองรับความละเอียดที่ เป็น 1920x1080@50/60Hz

ถ้าความละเอียดไม่ตรงกันแนะนำให้ปรับความละเอียด ขาเข้าเครื่อง ให้ตรงตามที่แนะนำ

เครื่องก็จะทำงานตามที่กดจากรีโมท

A. ให้ตรวจสอบดังนี้

1.ตรวจสอบความละเอียดของ Input HDMI ต้องไม่เกิน 1920x1080

2.สายแลนที่ใช้งานต้องใช้เป็นสาย Cat6 600Mhz ขึ้นไป

3.ระยะสาย Cat6 ต้องไม่เกินจากสเปคที่กำหนดไว้ คือ แต่ละ out ไม่เกิน 40ม.

4.เช็คการเข้าหัว Lan เป็นการเข้าหัวแบบ Lan ตรง

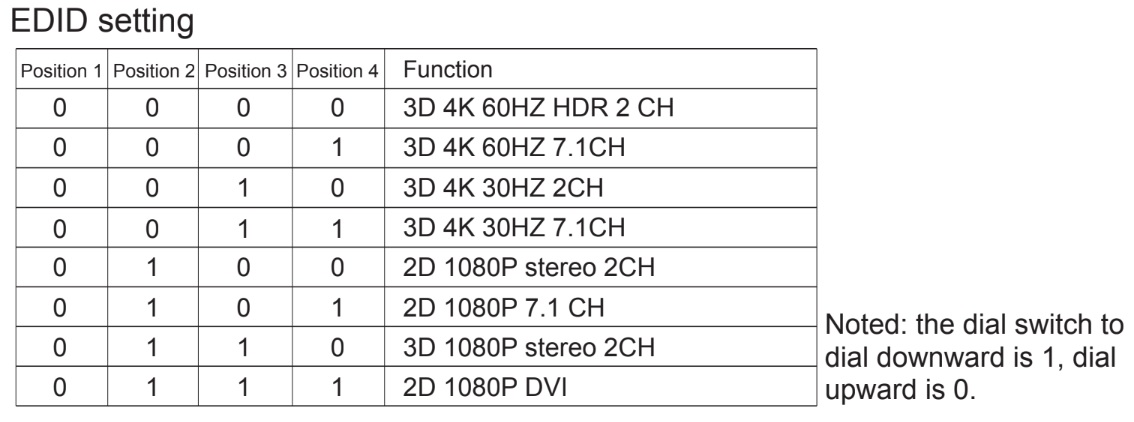

5.ให้ปรับ EDID ของ LH-108EA ให้ตรงกับความละเอียดของ Input HDMI โดยดูรูปการปรับ EDID จากใต้เครื่อง LH-108EA ได้

A. ตรวจสอบการเชื่มอต่อสาย KVM ต้องต่อ USB เข้า Server ด้วยสายที่แถมมาในชุด

หรือ ให้ลองกดรีเซ็ตหน้าเครื่อง KV318

A.ปรับให้เหมาะสมกับความละเอียดที่จอรองรับ

A. เนืองจากกล่อง True vision มีหลาย Version เกี่ยวกับ HDCP จะต้องเลือกรุ่น Spliter ที่มี HDCP  ที่เข้ากันได้ ถ้าเป็นกล่องรุ่น HD-SK2000C อาจจะใช้งาน Spliter รุ่น HSP108E แทน

สามารถโหลดได้จากลิงค์นี้

https://drive.google.com/file/d/1yEUIw6C4KBYRjxP-M12or6Zvebnb7gki/view
