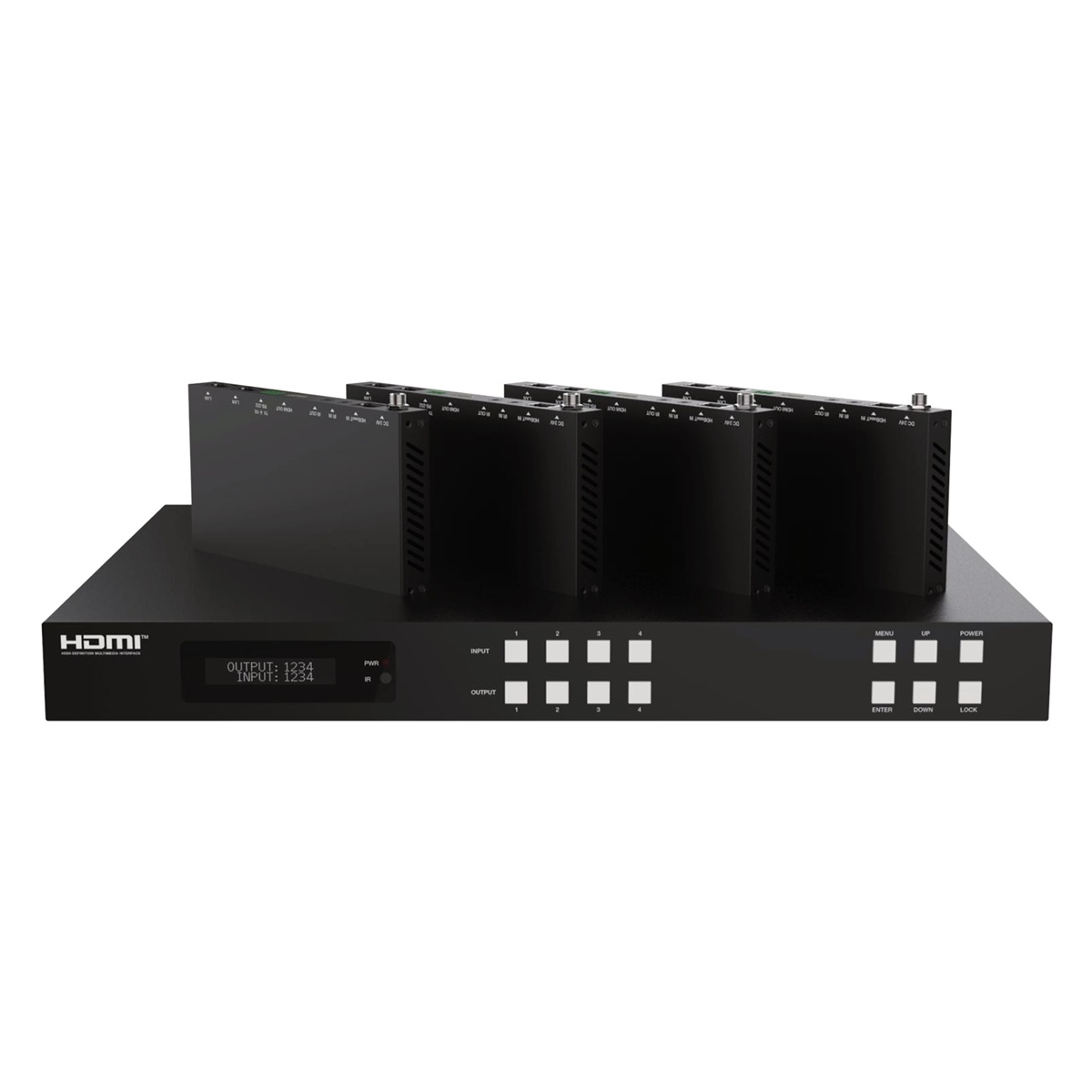

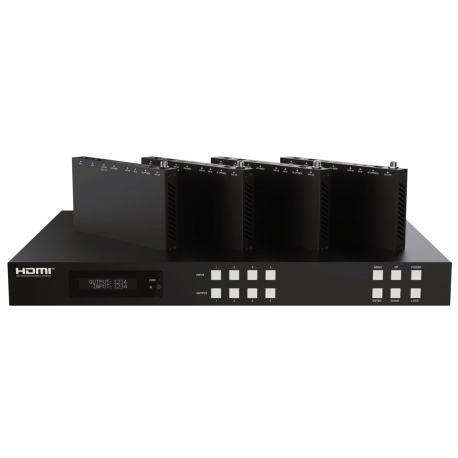

150m 4K60Hz 4 HDMI In 4 HDMI+HDBaseT Out Matrix Switch
HMT0404UB
HDMI Matrix 4 in 4 out รองรับ HDBaseT ขยายสัญญาณภาพ 4K@60Hz ระยะไกล 150 เมตร
User Manual ENคุณสมบัติ
- รองรับ HDMI 2.0b, HDCP 2.2 และ HDCP 1.x
- มีช่อง HDMI input 4 ช่อง ,HDMI output 4 ช่อง และ HDBaseT output 4 ช่องที่แสดงภาพเหมือนกันทุกช่อง
- รองรับความละเอียดสูงสุดถึง 4K2K@60Hz (YUV 4:4:4) บนพอร์ต HDMI และ HDBaseT ทุกช่อง
- ช่อง HDMI มีอัตราการส่ง video bandwidth ที่ 18Gbps แบบ lossless uncompressed
- ช่อง HDBaseT รองรับอัตราการส่งที่ 18Gbps lossless compressed
- รองรับการ Down Scaler 4K->1080P
- รองรับ HDR, HDR10, HDR10+, Dolby Vision, HLG
- ช่อง HDBaseT output สามารถขยายสัญญาณระยะไกลที่ 150 เมตร ที่ความละเอียด 1080p และ ระยะไกล 120เมตร ที่ความละเอียด 4K2K ผ่านสาย CAT 5e/6/7 เส้นเดียว
- ช่อง HDMI รองรับ audio pass-through up to 7.1CH HD audio (LPCM, Dolby TrueHD และ DTS-HD Master Audio)
- รองรับ IR matrix
- รองรับการแยกสัญญาณเสียง (Audio de-embedded) ผ่านพอร์ต analog และ coaxial
- รองรับ Advanced EDID management และ CEC control
- ช่อง HDBaseT ทุกช่อง รองรับ POC 24V
- ออกแบบมาในขนาด 1U สำหรับติดตั้งเข้ากับตู้แร็ค มีจอ OLED ด้านหน้าเครื่อง
- สามารถควบคุมอุปกรณ์ด้วย ปุ่มหน้าเครื่อง, IR remote, RS-232, LAN, และ Web GUI

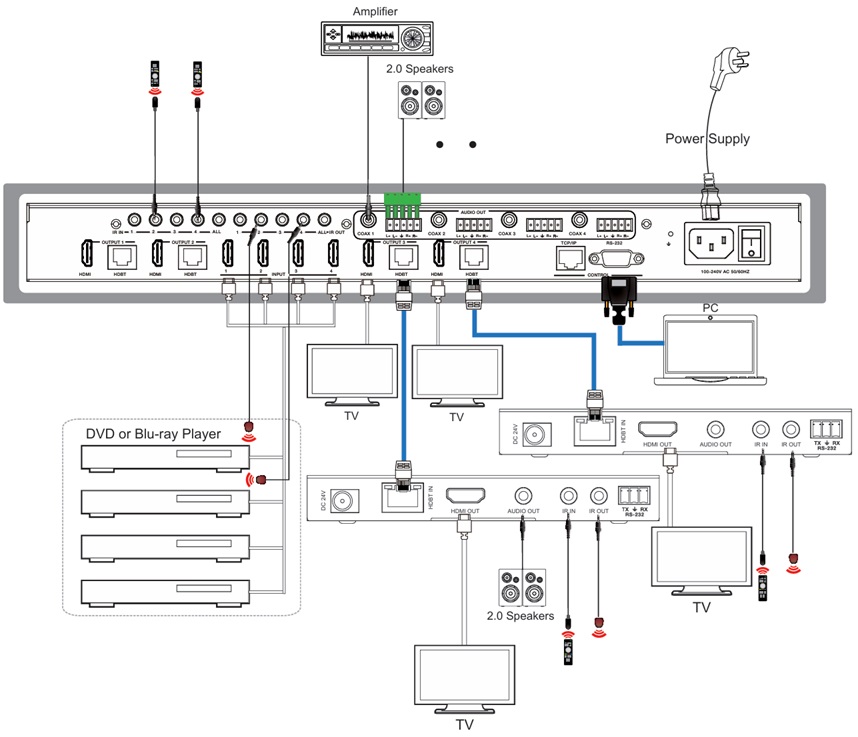

การเชื่อมต่อ
ข้อมูลจำเพาะ
| Technical | |
| HDCP Compliance | HDCP 2.2 and HDCP 1.x |
| HDMI Compliance | HDMI 2.0b |
| Video Bandwidth | 18Gbps |
| Video Resolution | Up to 4K2K@50/60Hz (4:4:4) |
| Color Space | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
| Color Depth |
8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit，10-bit,12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0） |
| HDMI Audio Formats | LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
| Coax Audio Formats | PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| Analog Balanced Audio Formats | PCM 2.0 CH |
| HDR formats | HDR10, HDR10+, Dolby Vision, HLG |
| Vmax | 2Vrms |
| SNR | ＞90dB |
| THD+N Ratio | ＜0.1%（V_max） 0.001%~0.01%（V_best） |
| Crosstalk | ＞80dB |
| Frequency Response | 20Hz~20kHz ±0.5dB |
| ESD Protection | Human-body Model: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| Connection | |
| Matrix |
Inputs: |
| HDBaseT Receiver | Input: 1 x HDBT IN [RJ45, 8-pin female] Outputs: 1 x HDMI Type A [19-pin female] 1 x AUDIO OUT [3.5mm Stereo Mini-jack] Controls: 1 x IR IN [3.5mm Stereo Mini-jack] 1 x IR OUT [3.5mm Stereo Mini-jack] 1 x RS-232 [3-pin Phoenix connector] 1x SERVICE [Mini-USB, Update port] |
| Mechanical | |
| Housing | Metal Enclosure |
| Color | Black |
| Dimensions | Matrix: 440mm (W) × 200mm (D) × 44.5mm (H) Receiver: 140mm (W) x 65mm (W) x 18mm (W) |
| Weight | Matrix: 3.1Kg, Receiver: 155g |
| Power Supply | AC 100 - 240V 50/60Hz |
| Power Consumption | 60W (Max) |
| Operating Temperature | 0°C ~ 40°C / 32°F ~ 104°F |
| Storage Temperature | -20°C ~ 60°C / -4°F ~ 140°F |
| Relative Humidity | 20~90% RH (non-condensing) |
| Resolution / Distance | 4K60 - Meters |
| CAT 5e/6/7 | 100M |
|
Resolution / Cable length |
4K60 - 5 Meters / 4K30 - 10 Meters / 1080P60 - 15 Meters |
| The use of “Premium High Speed HDMI” cable is highly recommended. | |
อุปกรณ์ในชุด
- 1 x 18Gbps 4x4 HDBaseT(150M) Matrix
- 4 x HDBaseT Receiver
- 1 x Matrix IR Remote
- 1 x 100~240V AC 50/60Hz Power cable
- 1 x RS-232 serial cable (1.5 meters, male to female head)
- 4 x 3-pin Phoenix Connector & 4 x 5-pin Phoenix Connector
- 5 x IR Blaster cable (1.5 meters)
- 5 x IR Receiver cable (1.5 meters)
- 10 x Mounting Ear (Matrix and Receiver)
- 1x User Manual
