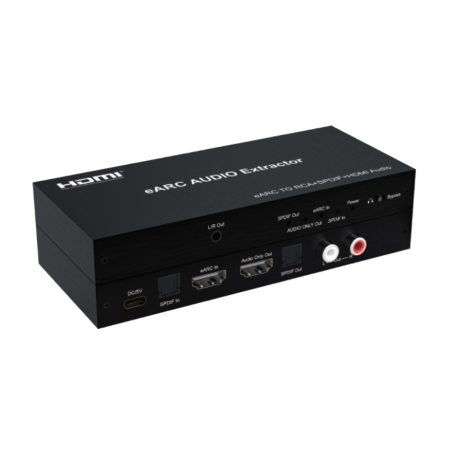

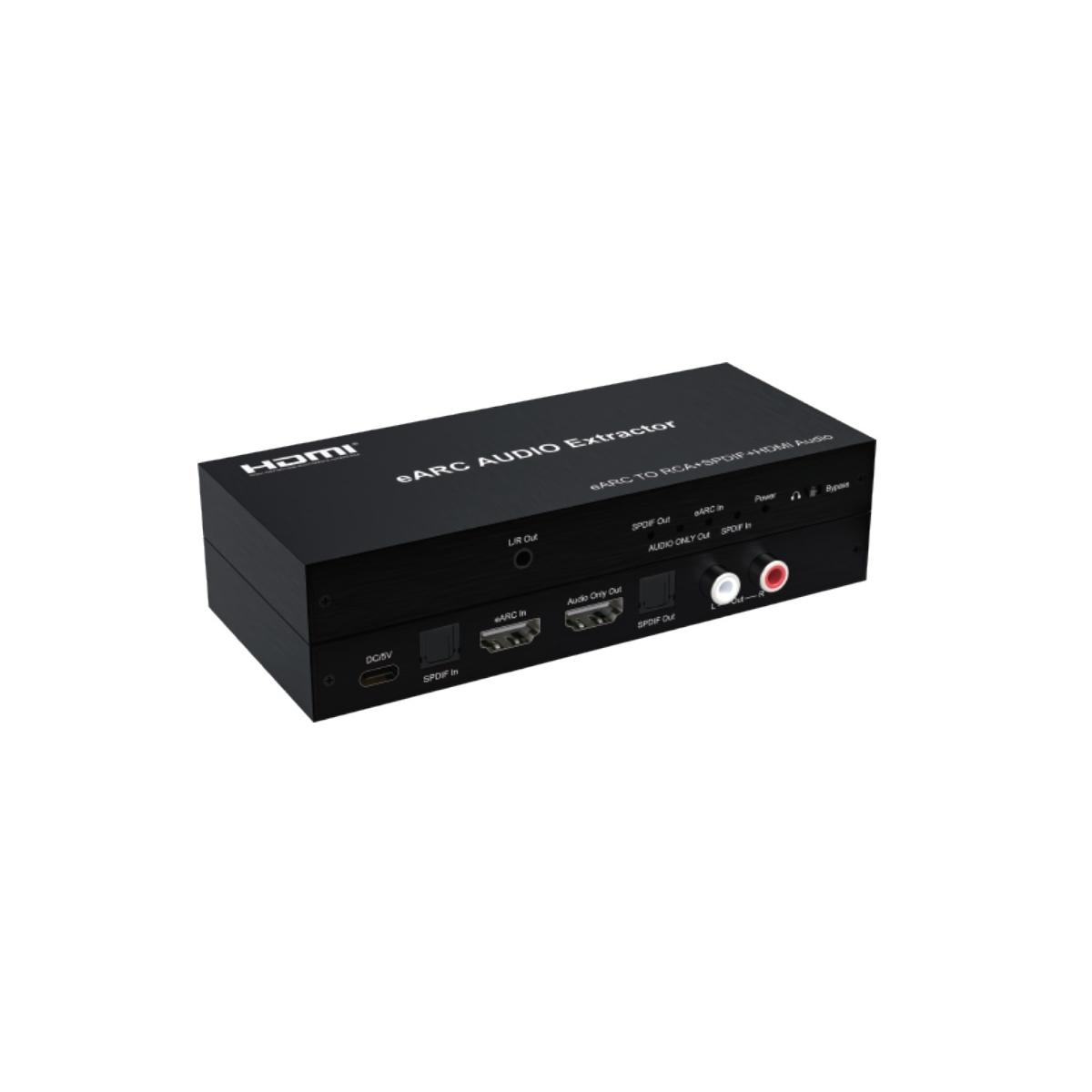

eARC/ARC Audio Converter eARC to RCA+SPDIF+HDMI Audio with headphone function
HAD08
- รองรับอินพุต eARC/ARC/SPDIF และเอาร์พุต HDMI, SPDIF, RCA, 3.5mm
- เสียงระดับ Hi-Res 7.1: รองรับ Dolby Atmos, DTS:X และเสียง Lossless 24-bit/192kHz
- คุมง่ายผ่าน CEC: แปลงเสียงจากทีวีเข้าชุดลำโพง/AVR พร้อมใช้รีโมททีวีควบคุมได้ทันที
User manual
อุปกรณ์แปลงสัญญาณเสียง eARC/ARC นี้รองรับการเชื่อมต่อขาเข้าทั้ง eARC, ARC และ SPDIF โดยมีพอร์ตขาออกหลากหลาย ทั้ง HDMI Audio, SPDIF, RCA และ 3.5 มม. สเตอริโอ รองรับระบบเสียงรอบทิศทางสูงสุด 7.1 แชนเนล รวมถึง Dolby Atmos, DTS:X และไฟล์เสียงระดับ HBR ให้การส่งสัญญาณเสียงคุณภาพสูงไร้การสูญเสียที่ 24-bit/192kHz พร้อมรองรับการสั่งงานด้วยรีโมททีวีผ่าน CEC ตัวเครื่องจะแปลงสัญญาณเสียงจากทีวีเพื่อส่งต่อไปยังซาวด์บาร์หรือเครื่องเสียง AV Receiver ช่วยยกระดับระบบโฮมเธียเตอร์ได้อย่างง่ายดาย
คุณสมบัติ
- Input รองรับ eARC, ARC และ SPDIF (ลำดับความสำคัญ: eARC/ARC ก่อน)
- Output รองรับ HDMI (ส่งเฉพาะสัญญาณเสียง ไม่มีสัญญาณภาพ), SPDIF และ RCA สเตอริโอ
- ช่องเสียบหูฟัง 3.5 มม.: กำลังขับ 160 mW สำหรับหูฟังความต้านทาน 32 โอห์ม
- แปลงสัญญาณ eARC หรือ ARC เป็นสัญญาณ HDMI AUDIO ขาออก (ส่งเฉพาะสัญญาณเสียง ไม่มีสัญญาณภาพ)
- ช่อง HDMI ขาออก รองรับระบบเสียงสูงสุด HD 7.1 แชนเนล
- ช่อง SPDIF/ARC รองรับระบบเสียงสูงสุด 5.1 แชนเนล (DTS, AC3)
- ช่อง L/R สเตอริโอ รองรับระบบเสียง PCM 2.0CH
- รูปแบบไฟล์เสียงที่ eARC รองรับ: PCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-HD Master Audio และ DTS:X
- รองรับการส่งสัญญาณเสียงที่ความละเอียด (Sampling Rate) สูงสุด 24-bit/192kHz
- รองรับระบบควบคุม CEC ช่วยให้ใช้รีโมททีวีปรับระดับเสียง และเปิด/ปิด เครื่องเสียงหรือ AV Receiver ได้
- ข้อกำหนดของสาย HDMI: ARC ต้องใช้สาย HDMI เวอร์ชั่น 1.4 ขึ้นไป ส่วน eARC ต้องใช้สาย HDMI เวอร์ชั่น 2.1 ขึ้นไป
การเชื่อมต่อ
หมายเหตุ: ให้ต่ออุปกรณ์เข้ากับช่อง HDMI ของทีวีที่ระบุว่า eARC หรือ ARC พร้อมทั้งเปิดใช้งานฟังก์ชัน eARC และ CEC ที่ทีวีด้วย ทั้งนี้ หากมีการเชื่อมต่อทั้งช่อง eARC/ARC และช่อง Optical พร้อมกัน อุปกรณ์จะเลือกสัญญาณจาก eARC/ARC เป็นหลักก่อน

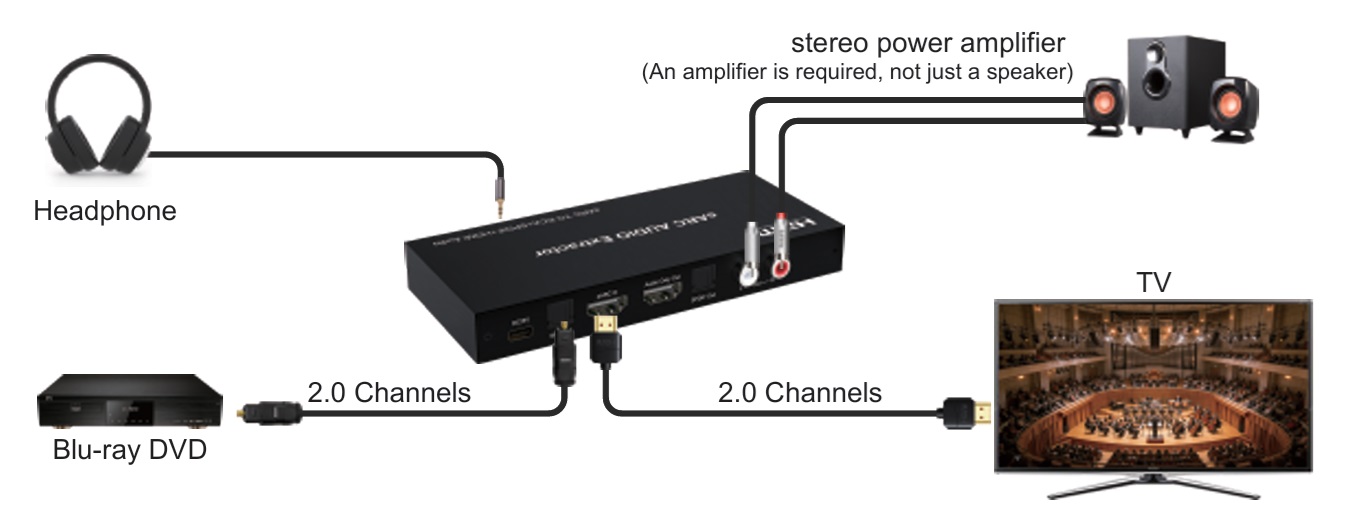

กรณีต้องการส่งออกสัญญาณเสียงผ่าน HDMI eARC หรือ SPDIF ไปยังช่อง RCA L/R จะต้องตั้งค่าการส่งออกเสียงที่ตัวทีวีหรือเครื่องเล่น Blu-ray DVD ให้เป็น PCM 2.0

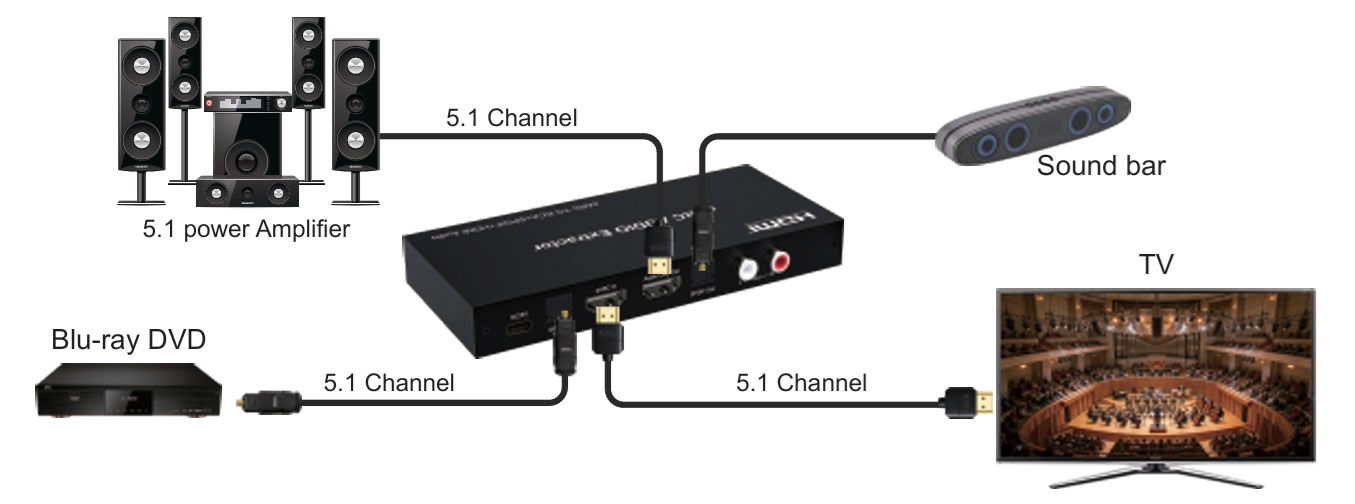

กรณีส่งออกสัญญาณเสียงผ่าน HDMI eARC หรือ SPDIF ไปยังช่อง Optical หรือ HDMI ให้ตั้งค่าการส่งออกเสียงที่ทีวีหรือเครื่องเล่น Blu-ray DVD เป็นรูปแบบ 5.1 แชนเนล เช่น AC3 และ DTS
หมายเหตุ: ในโหมดนี้ พอร์ต HDMI/SPDIF จะสามารถส่งออกเสียง 5.1 แชนเนลได้ ในขณะที่พอร์ต RCA จะไม่มีเสียงออก และชุดเครื่องเสียงที่นำมาต่อเข้ากับพอร์ต HDMI/SPDIF จะต้องรองรับการถอดรหัส AC3 และ DTS ด้วย

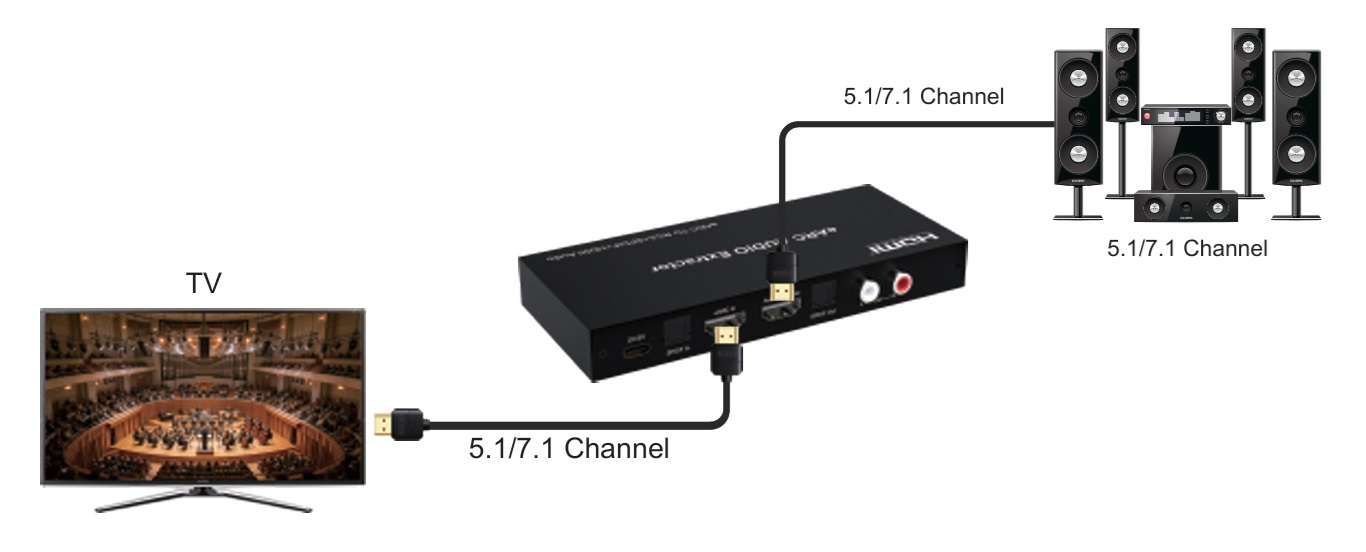

HDMI eARC ไปยัง HDMI HD 5.1/7.1 Audio สัญญาณเสียงที่ส่งออกจากทีวีเป็นระบบ HDMI 5.1/7.1 แชนเนล (เช่น Dolby Digital Plus, DTS-HD Master Audio, Dolby TrueHD เป็นต้น)
หมายเหตุ: ในโหมดนี้ พอร์ต RCA และ SPDIF จะไม่มีเสียงออก และชุดเครื่องเสียงที่นำมาต่อจำเป็นต้องรองรับการถอดรหัสเสียง DD+, DTS-HD Master Audio และ DOLBY True HD
ข้อมูลจำเพาะ
HDMI input port .................................................................. HDMI 2.1 eARC/ARC
HDMI Output Version ……………................................................ HDMI 1.4
HDMI Output Resolution ...... 720p (HDMI transmits audio signal only, no video)
RCA L/R Output Level ........................................................................... 2V RMS
Input Interfaces ...................................................................... HDMI*1 / SPDIF*1
Output interfaces ................................ HDMI*1 / SPDIF*1 / RCA LR*1/3.5mm*1
Supported Audio Formats ............. PCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-HD Master Audio, DTS:X
Power port .......................................................................................... Type-C 5V Max
Operating Current ....................................................................... 5V 400mA
Operating Temperature Range ..................................................... (-10 to +55°C)
Operating Humidity Range ................................ 5 to 90% RH (non-condensing)
Dimensions (L x W x H) ............................................................ 150x76x19(mm)
Weight ..........................................................................................................165g
Audio Formats | |
HDMI eARC Audio input | PCM, Dolby Digital/Plus/EX,Dolby True HD,Dolby Atmos, DTS,DTS-EX, DTS-HD Master Audio,DTS:X |
SPDIF( Fiber )/ARC Audio input | PCM 2.0CH/Dolby/DTS 5.1CH |
HDMI Audio ONLY Audio output | PCM, Dolby Digital/Plus/EX,Dolby True HD,Dolby Atmos, DTS,DTS-EX, DTS-HD Master Audio,DTS:X |
SPDIF( Fiber)/ARC Audio output | PCM 2.0CH/Dolby/DTS 5.1CH |
3.5mm / Analog(L/R) output | PCM 2.0CH |
อุปกรณ์ในชุด
- Audio Converter 1PC
- USB A TO Type-C power cable 5V/1A 1PC
- User manual 1PC
