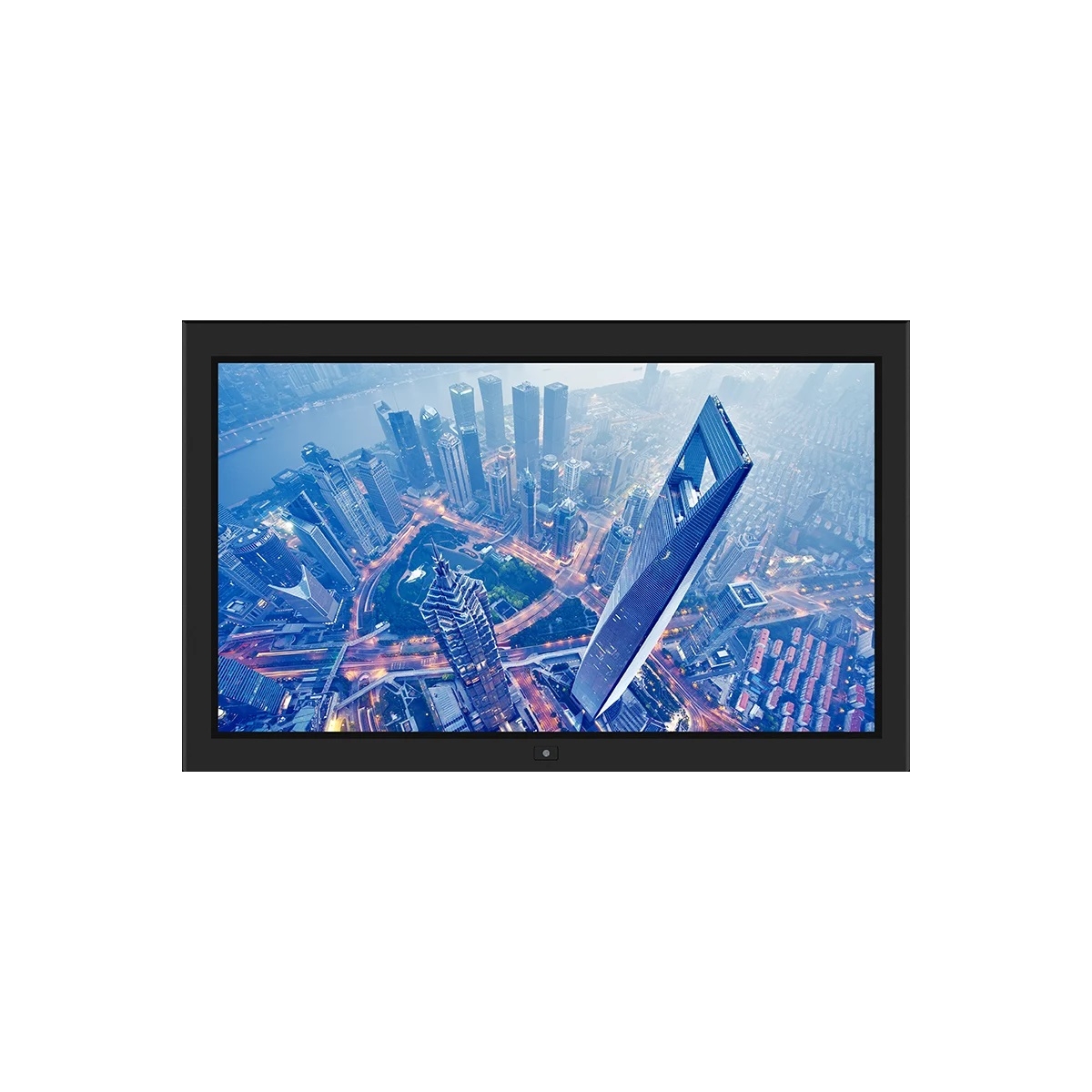

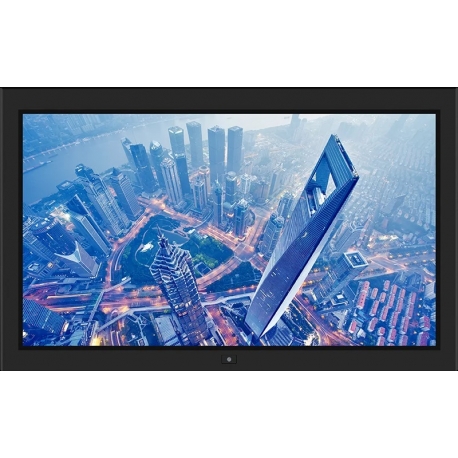

16:9 (FHD) Professional and Versatile 23" LED Monitor
F23
- หน้าจอคุณภาพสูง: เป็นจอภาพแบบ LED ขนาดใหญ่ถึง 23 นิ้ว ให้ภาพที่คมชัดระดับพรีเมียม
- ความละเอียดระดับ Ful HD: รองรับความละเอียดสูงถึง 1920 x 1080 (FHD) ให้รายละเอียดภาพที่สมจริง
- การใช้งานที่หลากหลาย: ออกแบบมาให้มีออปชันที่ยืดหยุ่น พร้อมตอบโจทย์การใช้งานในทุกรูปแบบ
Spec SheetUltraView F23 Series: จอ LED ขนาดใหญ่ 23 นิ้ว ความละเอียดระดับ FHD 60Hz
จอภาพ UltraView F23 Series รองรับความละเอียด 1920 x 1080 พิกเซล มาพร้อมกับอินพุตแบบ True 10-bit ที่ช่วยให้แสดงผลสีได้มากถึง 1.07 พันล้านสี มอบภาพที่มีคุณภาพสูงสุด นอกจากนี้ยังมีการปรับปรุงประสิทธิภาพการใช้พลังงานและออกแบบโครงสร้างแบบ ไร้พัดลม (Fan-less) เพื่อความทนทานสำหรับการใช้งานระดับมืออาชีพและการเปิดใช้งานต่อเนื่องตลอด 24 ชั่วโมง
คุณสมบัติและการขยายขีดความสามารถ
F23″ ไม่ได้เป็นเพียงจอภาพเดี่ยวๆ ทั่วไป แต่รองรับ โมดูลฝังตัว (Embedded Modules) หลากหลายรูปแบบจาก UltraView เช่น:
-
HDMI Decoder และ HDMI Extender
-
HDMI Quad display Extender
-
Multi-Monitor OSD Controller (ตัวควบคุมเมนูบนหน้าจอสำหรับหลายจอภาพ)
-
SDI Input และ Portrait Mode Kit (ชุดติดตั้งแนวตั้ง)
โมดูลเหล่านี้ช่วยให้คุณสามารถจัดการวิดีโอจากระยะไกล และส่งสัญญาณภาพไปยังจอภาพหลายจอผ่านเครือข่ายได้อย่างมีประสิทธิภาพ
การออกแบบเพื่อตอบโจทย์ทุกสภาพแวดล้อม
เพื่อให้เป็นจอ FHD ที่ใช้งานได้เอนกประสงค์ F23″ จึงได้รับการออกแบบมาอย่างพิถีพิถันเพื่อตอบสนองความต้องการทั้งในด้านวิชาชีพและสภาพแวดล้อมที่ท้าทาย ได้แก่:
-
ความสว่างที่สู้แสงแดดได้ (Sunlight Readable) และการปรับระดับความสว่าง (Dimming)
-
การป้องกันด้านหน้า: มีกระจกกันสะท้อน (Anti-reflective) และกระจกนิรภัยกันกระแทก (Vandal proof)
-
รองรับไฟกระแสตรง (DC power input)
-
ชุดติดตั้งหลากหลาย: รองรับ VESA-mount, Universal-mount, ตัวยึดผนังแบบเอียงเหนือศีรษะ และฐานตั้งโต๊ะ
ความทนทานและการปรับแต่งตามสั่ง (Customization)
ด้วยประสบการณ์การผลิตยาวนานกว่า 25 ปี โครงสร้างของ UltraView ถูกออกแบบและผลิตโดยโรงงาน CNC ของเราเอง พร้อมทีมผู้เชี่ยวชาญ เพื่อให้มั่นใจในความแข็งแกร่ง (Ruggedness) ความคล่องตัว และคุณภาพที่เหมาะสมกับการใช้งานในสภาพแวดล้อมที่รุนแรง
เราสามารถปรับแต่งโครงสร้างได้ตามต้องการ เพื่อให้เหมาะสมกับการติดตั้งในแต่ละพื้นที่ โดยทีมวิศวกรผู้เชี่ยวชาญพร้อมให้บริการปรับแต่งเฟรม ทั้งในเรื่องของขนาด, สี, การเคลือบผิวโลหะ, การพิมพ์สกรีนบนจอ, ขอบจอ (Bezel) และรูปแบบการติดตั้งเฉพาะทาง
คุณสมบัติ
- ความละเอียดจอภาพ: FHD (1920 x 1080) แบบ Native
- การแสดงผลสี: 1.07 พันล้านสี (True 10-bit)
- พอร์ตเชื่อมต่อวิดีโอ: DP + HDMI + VGA
- ระบบเสียง: รองรับช่องต่อ Audio และมีลำโพงในตัว
- การถอดรหัสวิดีโอ: รองรับการถอดรหัสสูงสุด 1080p (ฟังก์ชันเสริม ไม่รวมในชุด)
- โครงสร้าง: ออกแบบให้มีความแข็งแรงทนทาน (Rugged structure) เหมาะสำหรับการเคลื่อนย้ายบ่อยครั้ง
- มาตรฐานการป้องกัน: ป้องกันน้ำและฝุ่นระดับ IP65 ที่ด้านหน้า (สำหรับซีรีส์ NAP)
- ความทนทาน: ออกแบบมาเพื่อการใช้งานระดับมืออาชีพ รองรับการเปิดใช้งานต่อเนื่องตลอด 24 ชั่วโมง
- การรับประกัน: รับประกันมาตรฐาน 2 ปี (สามารถขยายระยะเวลาเพิ่มได้สูงสุดถึง 5 ปี)
รุ่นย่อย
ฮาร์ดแวร์ส่วนเสริม (ไม่รวมในชุด)
Video Management & Transmission over Network
- Embedded HDMI Decoder Module 1080p over IP
- Embedded HDMI Receiver Module 1080p
- Embedded HDMI Quad Display Module 1080p
- Embedded Multi Monitor OSD Control Module over serial
- Embedded 3G / HD / SD-SDI Input Module
- Embedded Portrait Mode Module
- Embedded Auto Brightness Dimming Module
- Embedded Manual Brightness Dimming Knob
Chassis customization
- Dimension
- Color & Treatment
- Screen Printing
- Stainless Steel Bezel
Touchscreen & Glass Protection
- Projected Capacitive 10-point
- Infrared 10-point Touch
- Anti-reflective Glass
- Vandal Proof Glass
DC Power
- 24V / 48V / 125V DC ( 150 Watt )
Mounting
- VESA mount, 600 x 400mm ( bundled )
- Universal mount (ready)
- Overhead tilted wall-mount ( optional )
- Desktop stand ( optional )
ข้อมูลจำเพาะ
| LCD Panel | Standard | |||
| Brightness (cd/m²) | 310 | |||
| Contrast ratio (typ.) | 1000 : 1 | |||
| Panel size (diagonal) | 23-inch widescreen TFT color LCD | |||
| Native resolution | 1920 x 1080 | |||
| Colors | 1.07B, 10-bit | |||
| Viewing angle (L/R/U/D) | 89/89/89/89 | |||
| Response time (ms) | 25 | |||
| Dot pitch (mm) | 0.13725 | |||
| Display area (mm) | 527.04H x 296.46V | |||
| Surface treatment | Anti-glare | |||
| Surface hardness | 3H | |||
| Backlight type | LED | |||
| MTBF (hrs) | 30000 | |||
| Video | ||||
|
Display port |
DP 1.0 / HDCP 1.3 HDMI 1.4 Analog 0.7Vp-p |
|||
| Audio | ||||
| Audio input : | ||||
| Connector Impedance / Power level |
3.5mm stereo jack 30kΩ / 750mV |
|||
| Audio output : | ||||
| Connector Resistance / Power level |
3.5mm stereo jack 30kΩ / 2.8V |
|||
| Speaker : Dual stereo speaker | 10W x 2 | |||
| Power | ||||
| Input | Auto-sensing 100 to 240VAC, 50 / 60Hz | |||
| Consumption | ||||
| Screen on Power saving mode Power button on |
Max. 45W Max. 2W Max. 1W |
|||
| Environment | ||||
| Operating temp. | 0 to 55°C | |||
| Storage temp. | -20 to 60°C | |||
| Operating humidity | 10~90%, non-condensing | |||
| Storage humidity | 5 ~90%, non-condensing | |||
| Operating altitude | 16,000 ft | |||
| Non-operating altitude | 40,000 ft | |||
| Shock | 10G acceleration ( 11ms duration ) | |||
| Vibration | 10~300Hz 0.5G RMS random vibration | |||
| Design | AP-F23 | NAP-K23 | DP-K23 | OP-K23 |
| Protection | 8mm front bezel | NEMA 4 / IP65 | front cover | open frame |
| Front panel | - | - | ||
| Rear casing | Black, RAL 9005 | |||
| Mounting | AP-K23 / NAP-K23 | DP-K23 | OP-K23 | |
| VESA mount | 100 x 100 mm | 100 x 100 mm | 100 x 100 mm | |
| Universal mount | - | - | bundled | |
| Overhead tilted | option | option | - | |
| wall mount | ||||
| Desktop stand | option | option | - | |
| Wall mount | bundled | bundled | - | |
| Physical | AP-K23 / NAP-K23 | DP-K23 | OP-K23 | |
| Product (W x D x H) : | 584.2 x 63.6 x 363.6 | |||
| mm | 562.4 x 59.6 x 341.6 | 581.4 x 65.3 x 360.6 | ||
| inch | 23 x 2.5 x 14.3 | 22.1 x 2.3 x 13.4 | 22.9 x 2.6 x 14.2 | |
| Packing (W x D x H) : | 659 x 117 x 640 | 659 x 117 x 640 | ||
| mm | ||||
| inch30.9 x 6.9 x 20.7 | 25.9 x 4.6 x 25.2 | 25.9 x 4.6 x 25.2 | ||
| Net weight | 9 kg / 19.8 lb | 10.4 kg / 22.9 lb | 7.9 kg / 17.4 lb | 6.7 kg / 14.7 lb |
| Gross weight | 12.7 kg / 27.9 lb | 14.1 kg / 31 lb | 11.6 kg / 25.5 lb | 10.4 kg / 22.9 lb |
| Compliance | ||||
| EMC | FCC & CE certified | |||
| Safety | CE / LVD & UKCA certified | |||
| Environment | RoHS3 / WEEE & REACH compliant | |||
| Applicable Format | ||||
| DVI-D / VGA input | PC signal | 1920 x 1080 x 60Hz | ||
| 1360 x 768 x 60Hz | ||||
| 1280 x 1024 x 60 / 75Hz | ||||
| 1280 x 960 x 60Hz | ||||
| 1280 x 768 x 60 / 75Hz | ||||
| 1152 x 864 x 75Hz | ||||
| 1024 x 768 x 60 / 70 / 75Hz | ||||
| 848 x 480 x 60Hz | ||||
| 800 x 600 x 60 / 72 / 75Hz | ||||
| 720 x 400 x 70Hz | ||||
| 640 x 480 x 60 / 72 / 75Hz | ||||
| 640 x 400 x 70Hz | ||||
| 640 x 350 x 70Hz | ||||
| Audio signal | 2ch Linear PCM | |||
| HDMI input | PC signal | Same as Display port | ||
| HDMI 1.4 | 1920 x 1080 x 50 / 60Hz | |||
| 1920 x 1080 x 25 / 30Hz | ||||
| 1280 x 720 x 50 / 60Hz | ||||
| 720 x 480 x 50 / 60Hz | ||||
| 1280 x 720 x 50 / 60Hz ( 720p ) | ||||
| 720 x 480 x 50 / 60Hz ( 576p / 480p ) | ||||
| Audio signal | 2ch Linear PCM | |||
| Display port input | PC signal | 1920 x 1080 x 60Hz | ||
| 1600 x 1200 x 60Hz | ||||
| 1360 x 768 x 60Hz | ||||
| 1280 x 768 x 60 / 75Hz | ||||
| 1280 x 768 x 60Hz | ||||
| 1024 x 768 x 60 / 70 / 75Hz | ||||
| 800 x 600 x 60 / 72 / 75Hz | ||||
| 720 x 400 x 70Hz | ||||
| 640 x 480 x 60 / 72 / 75Hz | ||||
| PC signal | 2ch Linear PCM | |||
