คุณสมบัติ

• รองรับ HDMI 2.0b, HDCP 2.2 / 1.x และ DVI 1.0
• รองรับ bandwidth 18Gbps
• รองรับความละเอียดสูงสุด 4K2K@50/60Hz 4:4:4
• รองรับสัญญาณเสียง DTS-HD/Dolby-true-HD/LPCM 7.1/DTS/ Dolby-AC3/DSD
• รองรับ HDR, HDR10, HDR10+, HLG และ Dolby vision
• มีตัวจัดการ EDID
• ออกแบบมาให้ง่ายต่อการติดตั้ง

การเชื่อมต่อ

ข้อมูลจำเพาะ

Technical
HDMI Compliance	HDMI 2.0b
HDCP Compliance	HDCP 2.2/1.x
Video Bandwidth	594MHz/ 18Gbps
Video Resolution	Up to 4k2k@50/60Hz 4:4:4
Color Depth	24-bit,30-bit,36-it(1080p@60Hz) 24-bit (4K2K@60Hz YCbCr4:4:4) 24-bit,30-bit,36-bit(4K2K@60Hz YCbCr 4:2:2/4:2:0)
Color Space	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2/4:2:0
HDR	Support HDR, HDR10, HDR10+, HLG, Dolby vision
HDMI Audio Formats	PCM 2.0/5.1/7.1CH, Dolby5.1, DTS5.1, Dolby-TrueHD, DTS-HD
ESD Protection	Human body model—±8kV (Air-gapdischarge) &  ± 4kV (Contact discharge)
Connection

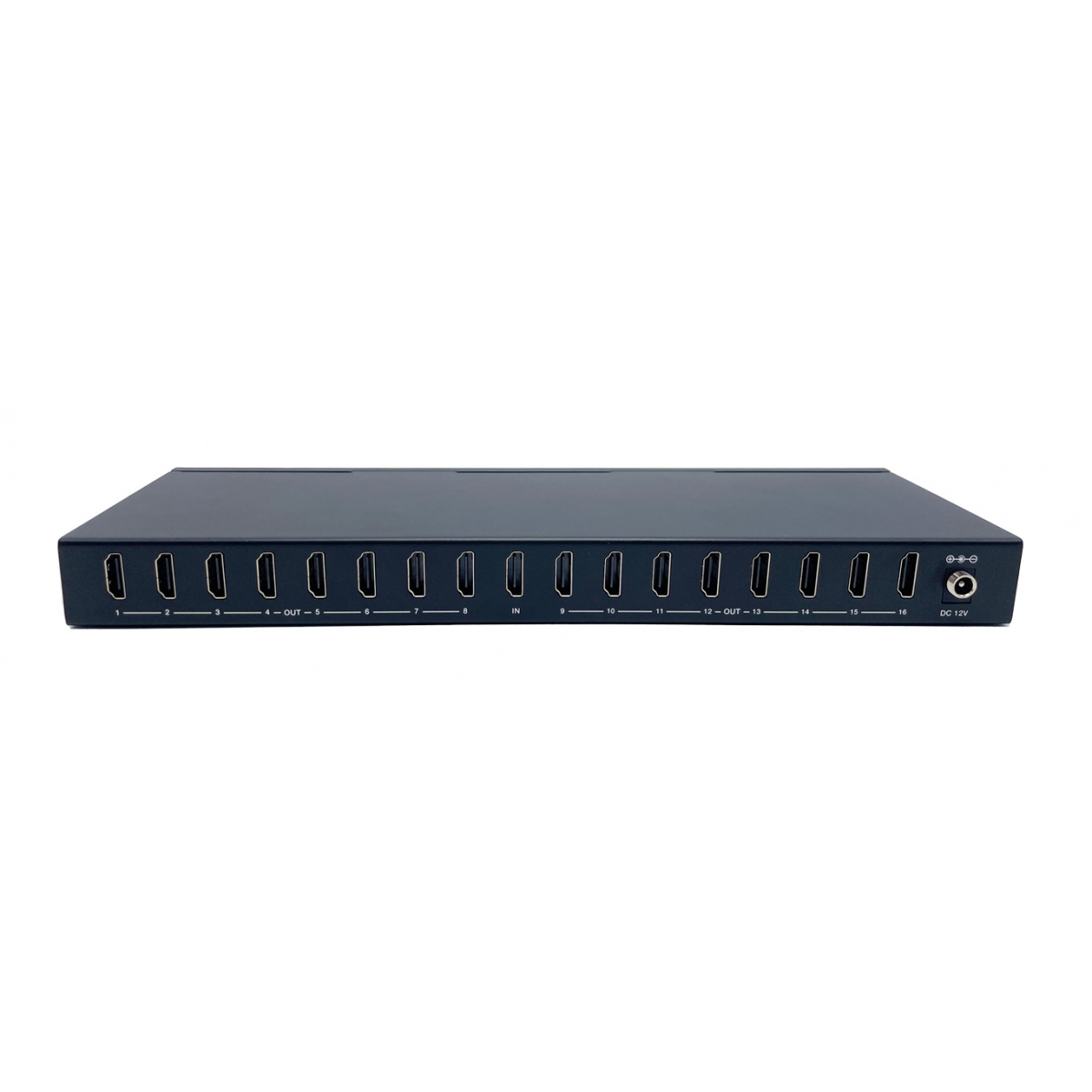

Input	1×HDMI Type A (19-pin female)
Output	16×HDMI Type A (19-pin female）

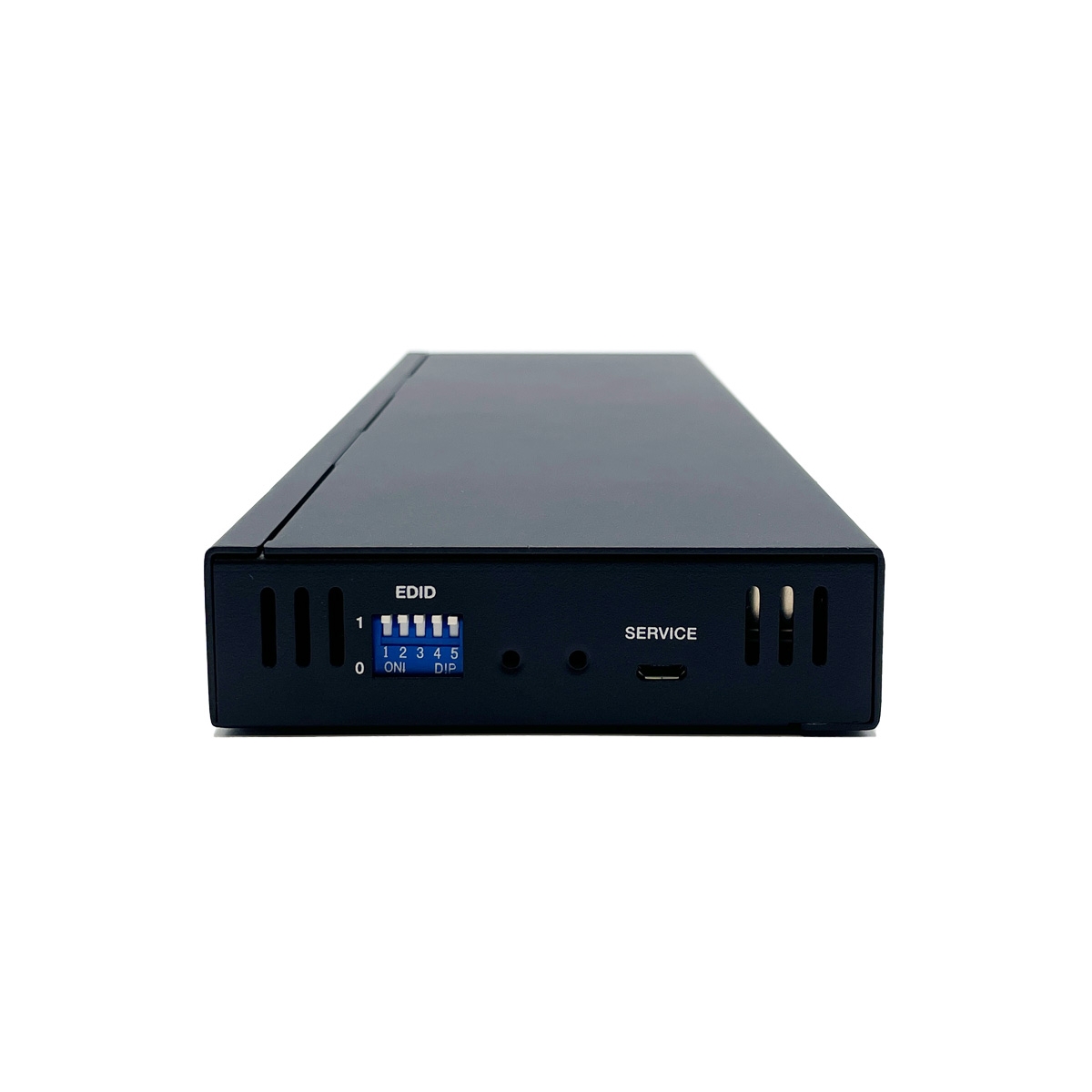

Control	1×SERVICE (Micro USB,Update port）1x DIAL switch [5-pin]
Mechanical
Housing	Metal Enclosure
Silk screen Color	Black
Dimensions	300mm(W) × 100mm(D) × 28mm(H)
Weight	900g
Power Supply	Input: AC100 - 240V50/60Hz, Output: DC12V/2.5A (US/EU standards, CE/FCC/UL certified)
Power Consumption	12W
Operation  Temperature	0°C~40°C/ 32°F~104°F
Storage Temperature	-20°C~60°C/ -4°F~140°F
Relative Humidity	20~90%RH (non-condensing)

อุปกรณ์ในชุด

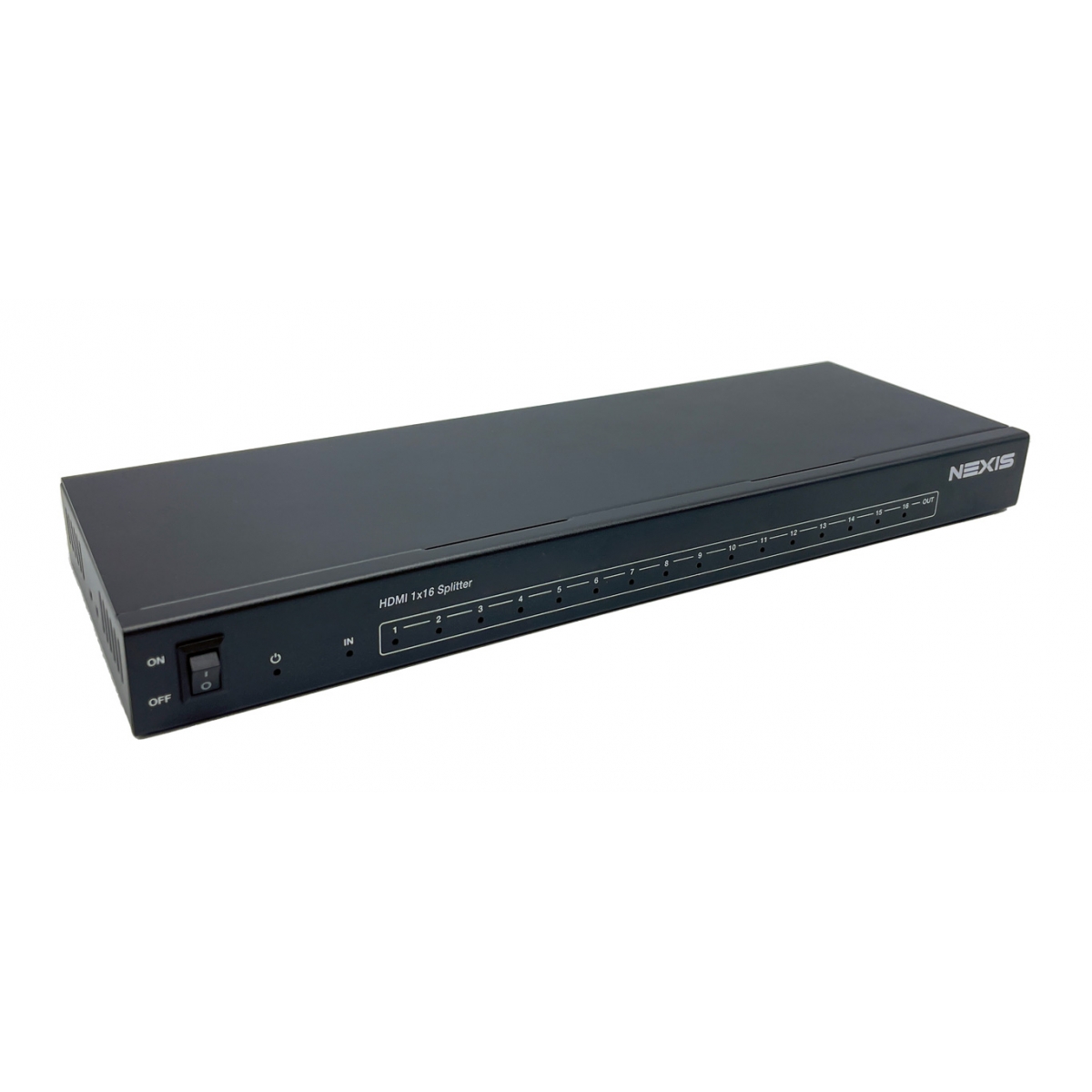

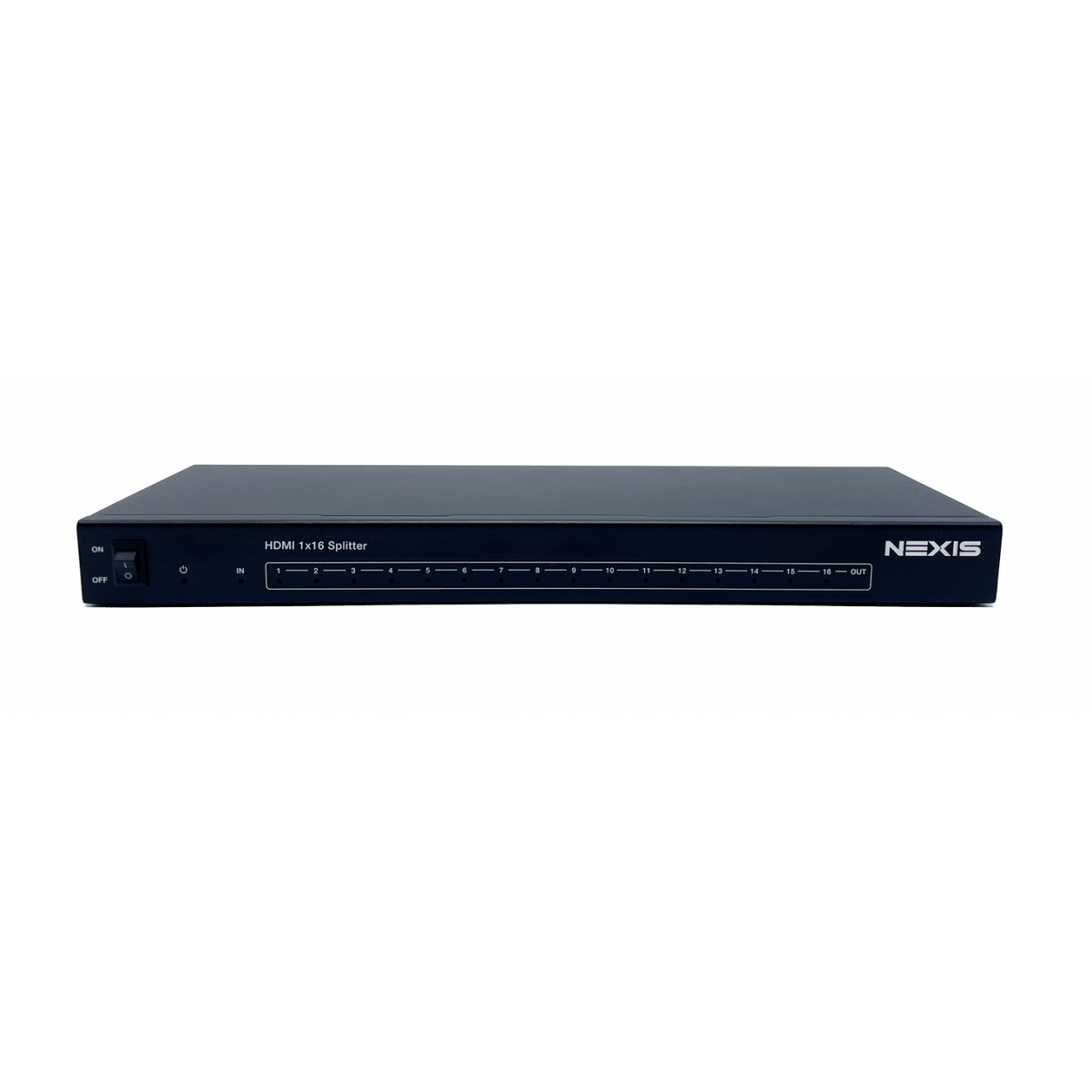

• 1× 18Gbps 1×16 HDMI Splitter
• 1× 12V/2.5A DC Locking Power Adapter
• 1× User Manual
