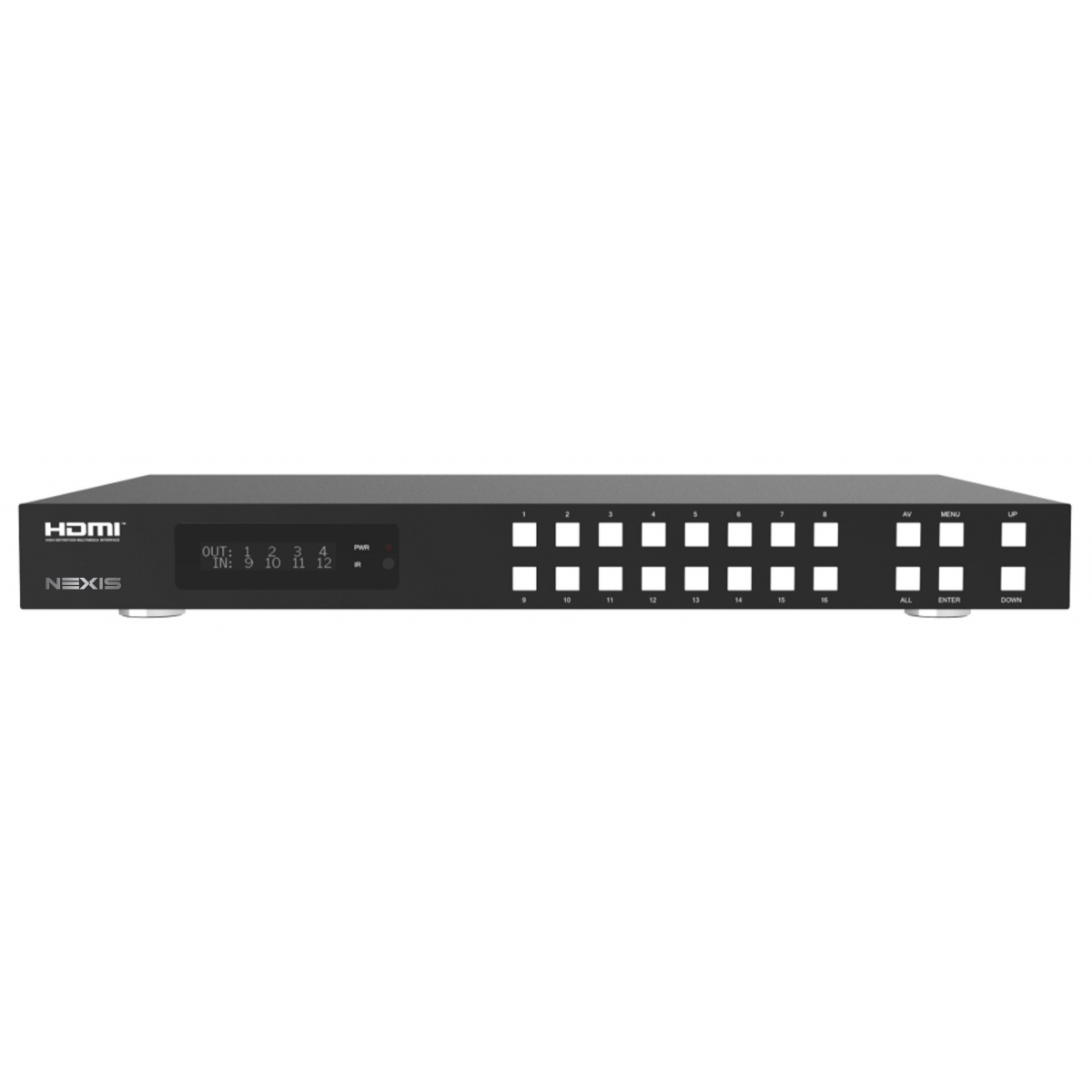

18Gbps 16x16 HDMI Matrix with ARC Function
MTH1616
HDMI matrix 16x16 รองรับความละเอียด 4K2K@60Hz(YUV 4:4:4) มาพร้อม ARC Function รองรับ HDR10+
Spec Sheetคุณสมบัติ
- เข้ากันได้กับ HDMI 2.0b, HDCP 2.2/1.x และ DVI 1.0
- รองรับความละเอียดสูงสุด 4K2K@60Hz (YUV 4:4:4) ทุกช่อง HDMI
- รองรับ bandwidth 18Gbps
- รองรับ HDR, HDR10, HDR10+, Dolby Vision และ HLG
- รองรับการปรับลดความละเอียด 4K->1080P ใน บางช่อง HDMI ได้
- HDMI รองรับสัญญาณเสียงแบบ audio pass-through up to 7.1CH HD audio (LPCM, Dolby TrueHD และ DTS-HD Master Audio)
- รองรับการ แยกสัญญาณเสียงออกช่องสัญญาณ coaxial
- มีปุ่ม All Output ที่ช่วยให้เปลี่ยน source ของทุก Output ได้พร้อมกันหน้าเครื่อง
- รองรับ ARC, CEC และ การตั้งค่า EDID
- อุปกรณ์มีขนาด rack 1U มีหน้าจอแสดงสถานะแบบ LED
- สามารถควบคุมอุปกรณ์ด้วย ปุ่มด้านหน้าเครื่อง, IR remote, RS-232, LAN และ Web GUI

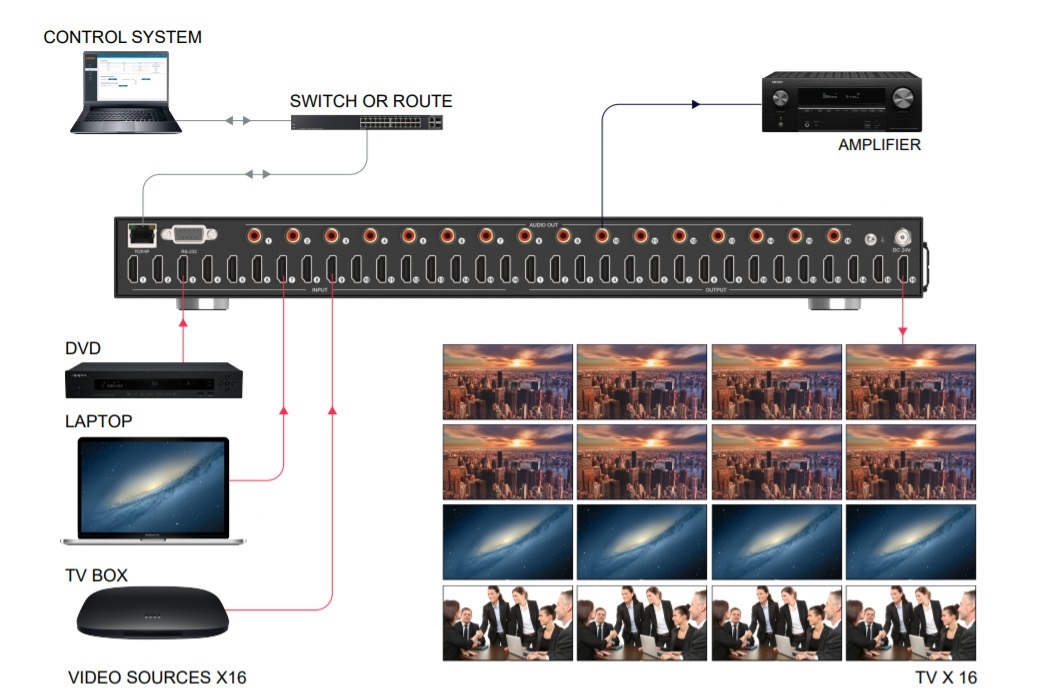

การเชื่อมต่อ
ข้อมูลจำเพาะ
|
Technical |
|
||
|
HDMI Compliance |
HDMI 2.0b |
||
|
HDCP Compliance |
HDCP 2.2/1.x |
||
|
Video Bandwidth |
18Gbps |
||
|
Video Resolution |
Up to 4K2K@60Hz (4:4:4) |
||
|
Color Space |
RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
||
|
Color Depth |
8-bit, 10-bit, 12-bit |
||
|
HDMI Audio Formats (Pass-through) |
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, DolbyTrueHD,DTS-HDMasterAudio,DolbyAtmos,DTS:X |
||
|
Coax Audio Formats |
LPCM 2.0, Dolby Digital / Plus, DTS 5.1 |
||
|
HDR formats |
HDR10,HDR10+,Dolby Vision, HLG |
||
|
ESD Protection |
Human-body Model: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
||
|

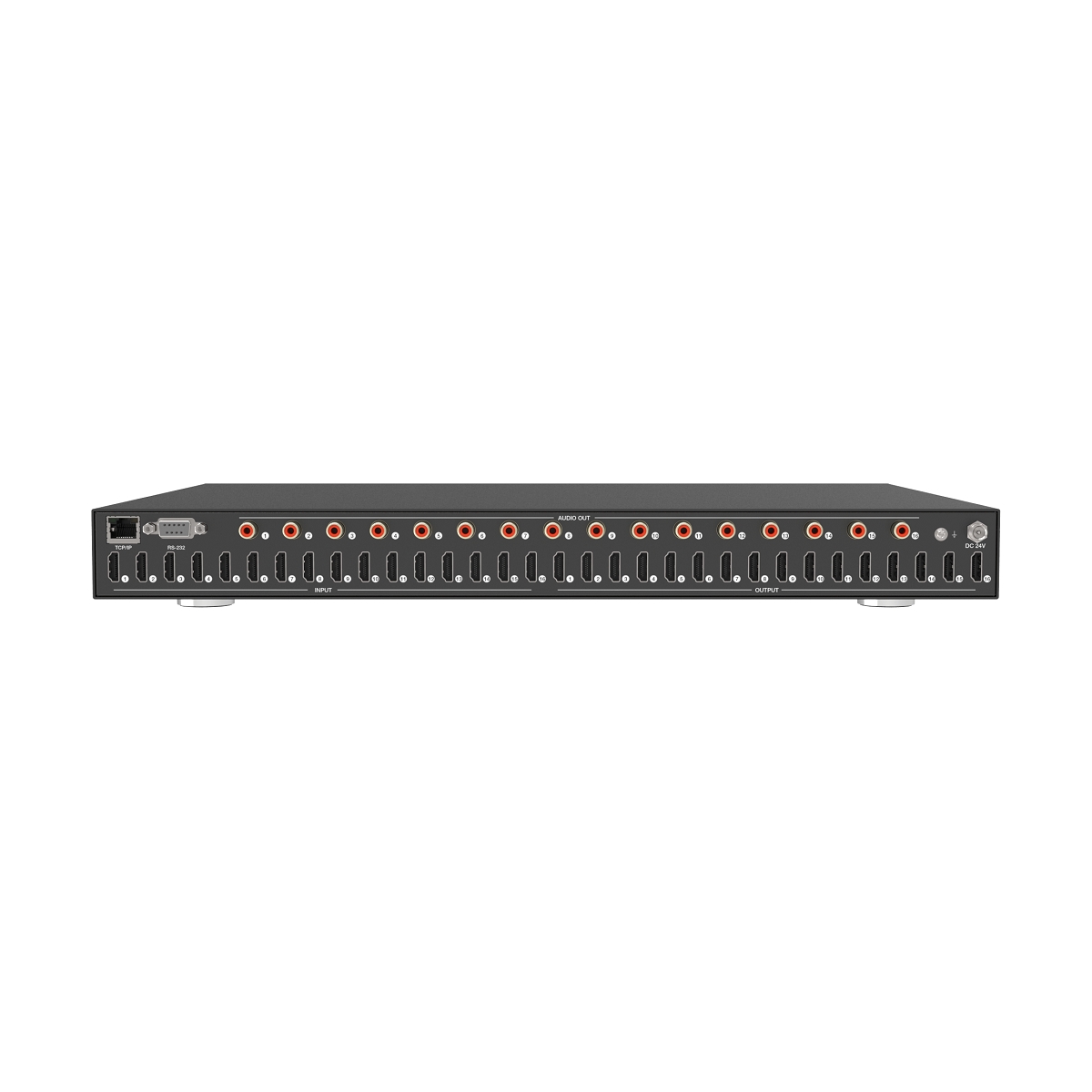

Connection |
|||
|
Input Ports |
16×HDMI Type A [19-pin female] |
||
|
Output Ports |
16×HDMI Type A [19-pin female] 16×Coax Audio (RCA) |
||
|
Control Ports |
1×TCP/IP [RJ45] 1×RS-232 [D-Sub 9] |
||
|
Mechanical |
|||
|
Housing |
Metal Enclosure |
||
|
Color |
Black |
||
|
Dimensions |
440mm (W)×200mm (D)×44mm (H) |
||
|
Weight |
3.1kg |
||
|
Power Supply |
Input: AC 100 - 240V 50/60Hz,Output: DC 24V/3.75A (US/EU standard, CE/FCC/ULcertified) |
||
|
Power Consumption |
76.8W |
||
|
Operating Temperature |
-10°C ~ 45°C / 14°F ~ 113°F |
||
|
Storage Temperature |
-20°C ~ 60°C / -4°F ~ 140°F |
||
|
Relative Humidity |
20~90% RH (non-condensing) |
||
|
Resolution / Cable length |
4K60 - Feet / Meters |
4K30 - Feet / Meters |
1080P60 - Feet / Meters |
|
HDMI IN / OUT |
16ft / 5M |
32ft / 10M |
50ft / 15M |
|
The use of “Premium High Speed HDMI” cable is highly recommended. |
|||
อุปกรณ์ในชุด
- 1 x 18Gbps 16x16 HDMI Matrix
- 1 x 24V/3.75A Power Adapter
- 1 x IR Remote
- 1 x RS-232 serial cable (1.5 meters, male to female head)
- 2 x Mounting Ear
- 1 x User Manual
