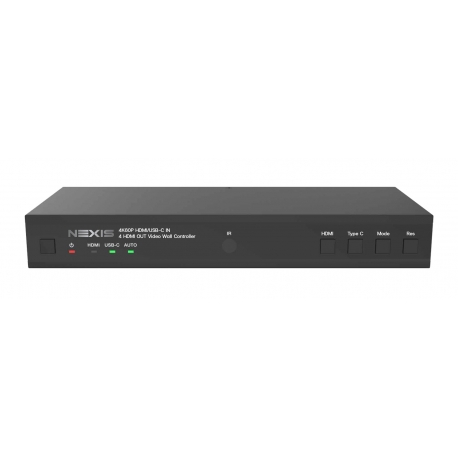

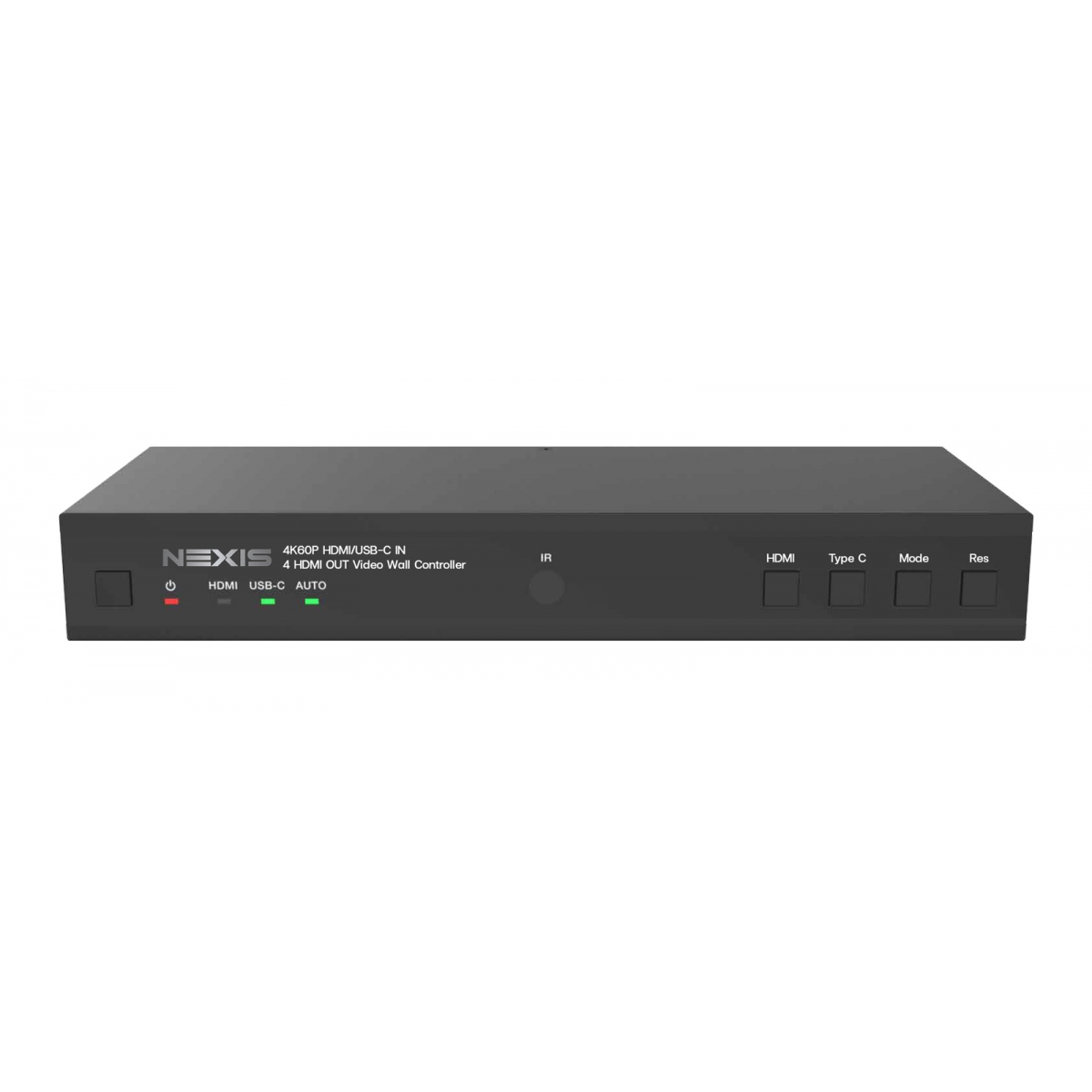

4K60Hz HDMI & USB-C Input to 4K30Hz 4 HDMI Output Video Wall Controller
HW24C
- รองรับ HDMI และ USB-C input ถึง 4K60Hz ออก HDMI ความละเอียดสูงสุดได้ 4K@30Hz 4:4:4
- มีฟังก์ชันสำหรับตั้งค่าโหมดการแสดงผล Video Wall ได้หลายแบบ
- สามารถแยกสัญญาณเสียงออกจากภาพได้ ผ่านช่อง Optical และอนาล็อก (L/R)
- ควบคุมการทำงานได้จากหลายช่องทาง ทั้งปุ่มบนตัวเครื่อง, รีโมท IR, และคำสั่ง RS-232
Spec sheetคุณสมบัติ
รองรับมาตรฐาน HDCP 2.2 และ DP 1.2a
รองรับแบนด์วิดท์วิดีโอสูงสุด 18Gbps (ตามมาตรฐาน HDMI 2.0)
รองรับสัญญาณภาพขาเข้าแบบ HDMI และ USB-C ความละเอียดสูงสุด 4K@60Hz 4:4:4
- รองรับความละเอียดภาพขาออกสูงสุด 4K@30Hz
รองรับการแยกสัญญาณเสียงออกทางพอร์ต Optical และ อนาล็อก (L/R)
รองรับโหมดการสร้าง Video Wall 8 โหมด ได้แก่ 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, และ 2x2
รองรับการหมุนภาพ 180° เหมาะสำหรับการติดตั้งบนเพดาน
- รองรับ Auto input switching เมื่อมีสัญญาณเข้ามา
รองรับการปรับขอบจอ (Bezel) เพื่อให้ภาพดูต่อเนื่องกัน ดูภาพไม่สะดุดระหว่างขอบจอ
มีระบบจัดการ EDID ขั้นสูง

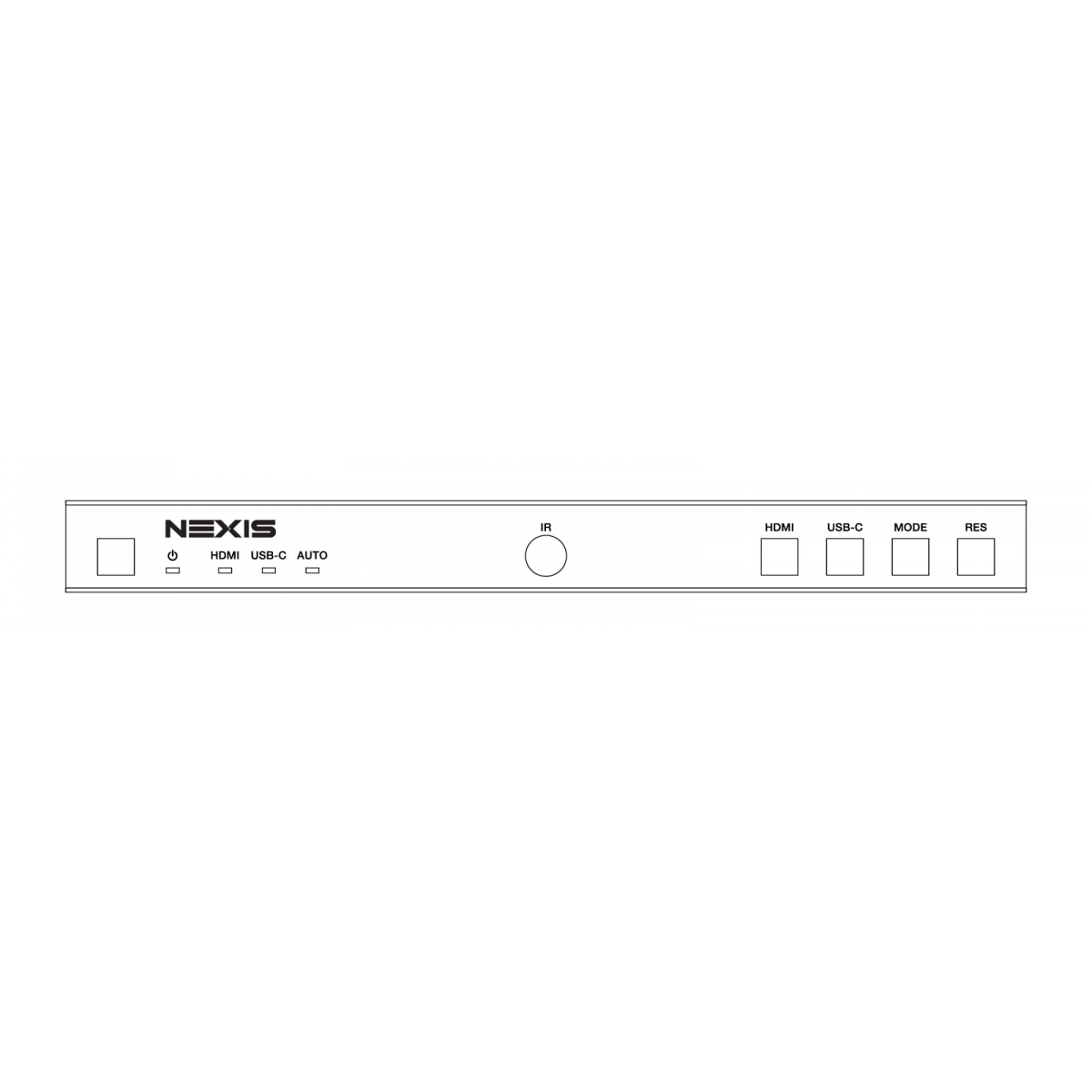

ควบคุมได้จากปุ่มบนแผงหน้าเครื่อง, รีโมท IR และคำสั่ง RS-232
ใช้งานง่ายแบบ Plug and Play ไม่ต้องติดตั้งไดรเวอร์
การเชื่อมต่อ
ข้อมูลจำเพาะ
Technical | |
HDMI Compliance | HDMI 2.0b |
HDCP Compliance | HDCP 2.2 |
Video Bandwidth | 18Gbps |
Video Resolution | Input: up to 4K@60Hz 4:4:4 Output: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
IR Level | 5Vp-p |
IR Frequency | 38KHz |
Color Space | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
Color Depth | 8/10/12bit |
Audio Formats | HDMI IN/OUT: LPCM 2.0/5.1, Dolby Digital/Plus/EX, DTS, DTS-EX, DTS-96/24 L/R OUT: PCM 2.0 SPDIF(OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
Audio Latency | No Latency |
| Video Latency | No Latency |
ESD Protection | IEC 61000-4-2: ±8kV (Air-gap discharge) & ±4kV (Contact discharge) |
Connection | |

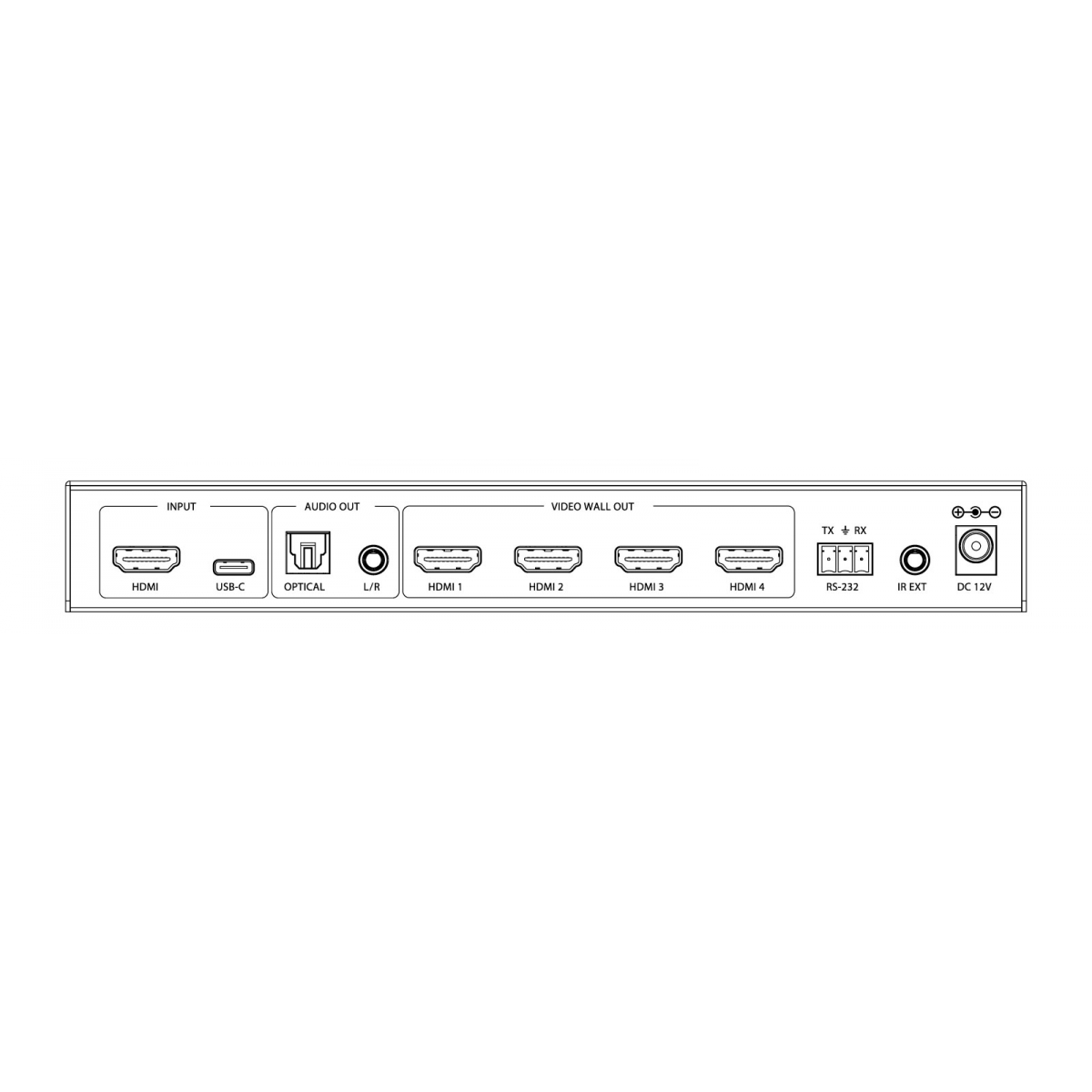

Input ports | 1 × HDMI INPUT [Type A, 19-pin female] 1 × USB-C INPUT [Type C, 24-pin female] |
Output ports | 4 × HDMI OUTPUT [Type A, 19-pin female] 1 × OPTICAL AUDIO OUT [S/PDIF] 1 × L/R AUDIO OUT [RCA] |
Control ports | 1 × RS-232 [3pin-3.81mm phoenix connector] 1 × IR EXT [3.5mm, Stereo Mini-jack] |
Mechanical | |||
Housing | Metal Enclosure | ||
Color | Black | ||
Dimensions | 220mm [W] × 100mm [D] × 30mm [H] | ||
Weight | 590g | ||
Power Supply | Input: AC 100-240V 50/60Hz, Output: DC 12V/1A (US/EU standard, CE/FCC/UL certified) | ||
Power Consumption | 5.5W (Max) | ||
Operating Temperature | 32 - 104°F / 0 - 40°C | ||
Storage Temperature | -4 - 140°F / -20 - 60°C | ||
Relative Humidity | 20 - 90% RH (no-condensing) | ||
Video Resolution | 4K60 | 4K24 | 1080P60 |
HDMI Cable Length (HDMI IN / OUT) | 8m/26ft | 10m/32ft | 15m/49ft |
The use of “Premium High Speed HDMI” cable is highly recommended. | |||
อุปกรณ์ในชุด
- 1×18Gbps 1x4 Video Wall Controller
- 1×12V/1A Locking Power Supply
- 1×Power Adapter
- 1×IR Remote
- 1×5V IR Receiver Cable (1.5m)
- 1×3pin-3.81mm Phoenix Connector(male)
- 4×Machine Screw (KM3*4)
- 2× Mounting Ear
- 1× User Manual
