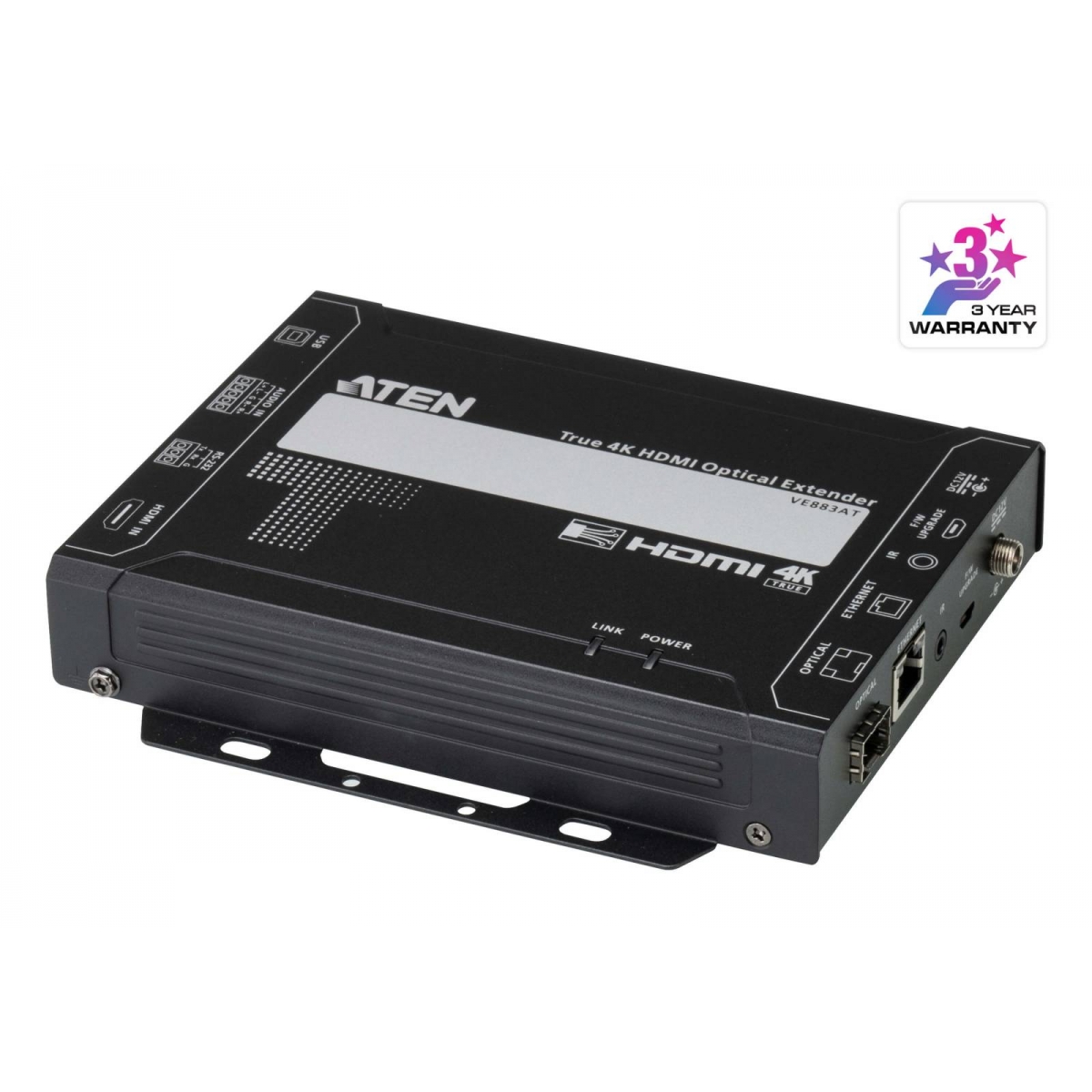

True 4K HDMI Optical Transmitter (4K@300m (K1, MM)
VE883ATK1
- ขยายสัญญาณ HDMI, USB, RS232, Audio, LAN และ IR ผ่านสาย Fiber Optic ได้ไกลสูงสุด 300 ม.
- รองรับ 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
- รองรับ USB2.0 ความเร็ว 25MB/s
- เลือกส่ง หรือรับสัญญาณ IR ได้ 2 ทาง (ทางใดทางหนึ่ง)
ต้องใช้ร่วมกับ VE883ARK1
รับประกัน 3 ปีเต็ม
Spec SheetVE883ATK1 เป็นเครื่องส่งสัญญาณ HDMI ผ่านสายไฟเบอร์ออปติกระดับ True 4K ที่สามารถขยายสัญญาณ HDMI, เสียง, USB 2.0, IR, RS-232 และ Gigabit Ethernet ที่ความละเอียดสูงสุด 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) ได้ไกลถึง 300 เมตร ผ่านสายไฟเบอร์ออปติกแบบ Single Duplex เพียงเส้นเดียวโดยไม่สูญเสียคุณภาพสัญญาณ นอกจากจะช่วยหลีกเลี่ยงการติดตั้งสายเคเบิลที่หนาเทอะทะแล้ว สายไฟเบอร์ออปติกยังมีฉนวนทางไฟฟ้า ทำให้ทนทานต่อการรบกวนจากคลื่นวิทยุ (RFI) และคลื่นแม่เหล็กไฟฟ้า (EMI)
ด้วยเทคโนโลยี FarSmooth ซึ่งเป็นเอกสิทธิ์เฉพาะของ ATEN ทำให้ VE883ATK1 สามารถป้องกันการกระตุกและความล่าช้าของภาพ โดยการจับคู่ฟีดอัตราเอาต์พุตให้ตรงกับอัตราอินพุต เพื่อให้มั่นใจว่าการแสดงผลวิดีโอนั้นมีความเสถียร ลื่นไหล และเหมือนกับต้นฉบับ โดยเฉพาะในการใช้งานขยายสัญญาณระยะไกลที่ต้องการสตรีมวิดีโอที่ต่อเนื่องไม่หยุดชะงัก
VE883ATK1 มาพร้อมกับอินเทอร์เฟซ HDMI output, analog audio output, USB 2.0, IR, RS-232 และ Gigabit Ethernet สำหรับการขยายสัญญาณแบบจุดต่อจุด (Point-to-point) จะมีโมดูล SFP+ แบบถอดเสียบได้มาให้เพื่อใช้ในการเชื่อมต่อทางแสง นอกจากนี้ VE883ATK1 ยังสามารถใช้งานร่วมกับบอร์ดอินพุตออปติคอลรุ่น VM7584 ของ ATEN ที่ติดตั้งใน Modular Matrix Switches เพื่อขยายขอบเขตการใช้งานให้กว้างขวางขึ้น จึงเหมาะสำหรับการติดตั้งในพื้นที่ที่การส่งสัญญาณวิดีโอระดับ True 4K ระยะไกลและฉนวนกันสัญญาณรบกวนทางไฟฟ้าเป็นสิ่งสำคัญ เช่น ห้องควบคุม โรงงาน และโรงพยาบาล
คุณสมบัติ
-
ขยายสัญญาณวิดีโอ HDMI, เสียง, IR, การควบคุม RS-232 และสัญญาณ Ethernet ผ่านสายไฟเบอร์ออปติกแบบ Duplex ได้ไกลสูงสุดถึง 300 ม.*
-
ส่งสัญญาณได้โดยไม่สูญเสียคุณภาพที่ความละเอียดสูงสุด 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
-
รองรับ HDMI (3D, Deep Color, True 4K) และสอดคล้องกับมาตรฐาน HDCP 2.2
-
เทคโนโลยี FarSmooth เอกสิทธิ์เฉพาะของ ATEN – ป้องกันการกระตุกและภาพค้างโดยการปรับอัตราเอาต์พุตให้ตรงกับอินพุต ช่วยให้การแสดงผลวิดีโอ 4K@60Hz มีความเสถียร ลื่นไหล และเหมือนกับต้นฉบับผ่านแบนด์วิดท์ 10 Gbps
-
รองรับสัญญาณ USB 2.0 แบบ Transparent เพื่อขยายการเชื่อมต่อกับอุปกรณ์ต่อพ่วง USB ด้วยอัตราการถ่ายโอนข้อมูลสูงสุด 25MB/s
-
การส่งสัญญาณ IR แบบสองทิศทาง – โดยจะประมวลผลการส่งสัญญาณทีละทิศทาง ในช่วงความถี่ 30 kHz ถึง 56 kHz
-
มีพอร์ตซีเรียล RS-232 สำหรับเชื่อมต่ออุปกรณ์ต่อพ่วง เช่น หน้าจอสัมผัส และเครื่องสแกนบาร์โค้ด
-
รองรับการอัปเกรดเฟิร์มแวร์แบบกลุ่ม (Batch Upgrades) ด้วย Firmware Upgrade Utility
-
ระบบป้องกัน ESD ในตัวขนาด 8 kV / 15 kV
-
ติดตั้งง่ายแบบ Plug-and-play
-
รองรับการถอดเสียบอุปกรณ์ขณะใช้งาน (Hot-pluggable)
-
สามารถติดตั้งบนแร็กได้ (Rack-mountable)
หมายเหตุ:
-
ระยะการส่งสัญญาณสูงสุดอาจเปลี่ยนแปลงได้ขึ้นอยู่กับประเภทของไฟเบอร์, แบนด์วิดท์, การเข้าหัวขั้วต่อ, การสูญเสียสัญญาณ, รุ่น, การกระจายตัวของแสง (Chromatic Dispersion), ปัจจัยด้านสภาพแวดล้อม และการหักงอของสาย
-
สำหรับการส่งสัญญาณระยะไกล ATEN แนะนำให้ใช้โมดูล SFP+ เพื่อให้รองรับได้ทั้งสายไฟเบอร์แบบ Single Mode หรือ Multi Mode ทั้งนี้โมดูล SFP+ ที่ให้มาจะแตกต่างกันตามชุดผลิตภัณฑ์
-
VE883ATK1: 10 Gbps/300m SFP+ Duplex Multi Mode Transmitter
-
-
ATEN แนะนำให้ใช้สายไฟเบอร์แบบ Single Mode ที่ตรงตามมาตรฐาน IEC 11801 (OS1, OS1a, OS2) และสายแบบ Multi Mode ที่ตรงตามมาตรฐาน IEC 11801 (OM3, OM4)
-
อุปกรณ์นี้เป็นผลิตภัณฑ์เลเซอร์ Class 1 ซึ่งเป็นไปตามข้อกำหนดความปลอดภัยของ IEC/EN 60825-1, 21 CFR 1040.10 และ 1040.11 ยกเว้นส่วนที่เบี่ยงเบนตามประกาศ Laser Notice ฉบับที่ 50 ลงวันที่ 24 มิถุนายน 2007

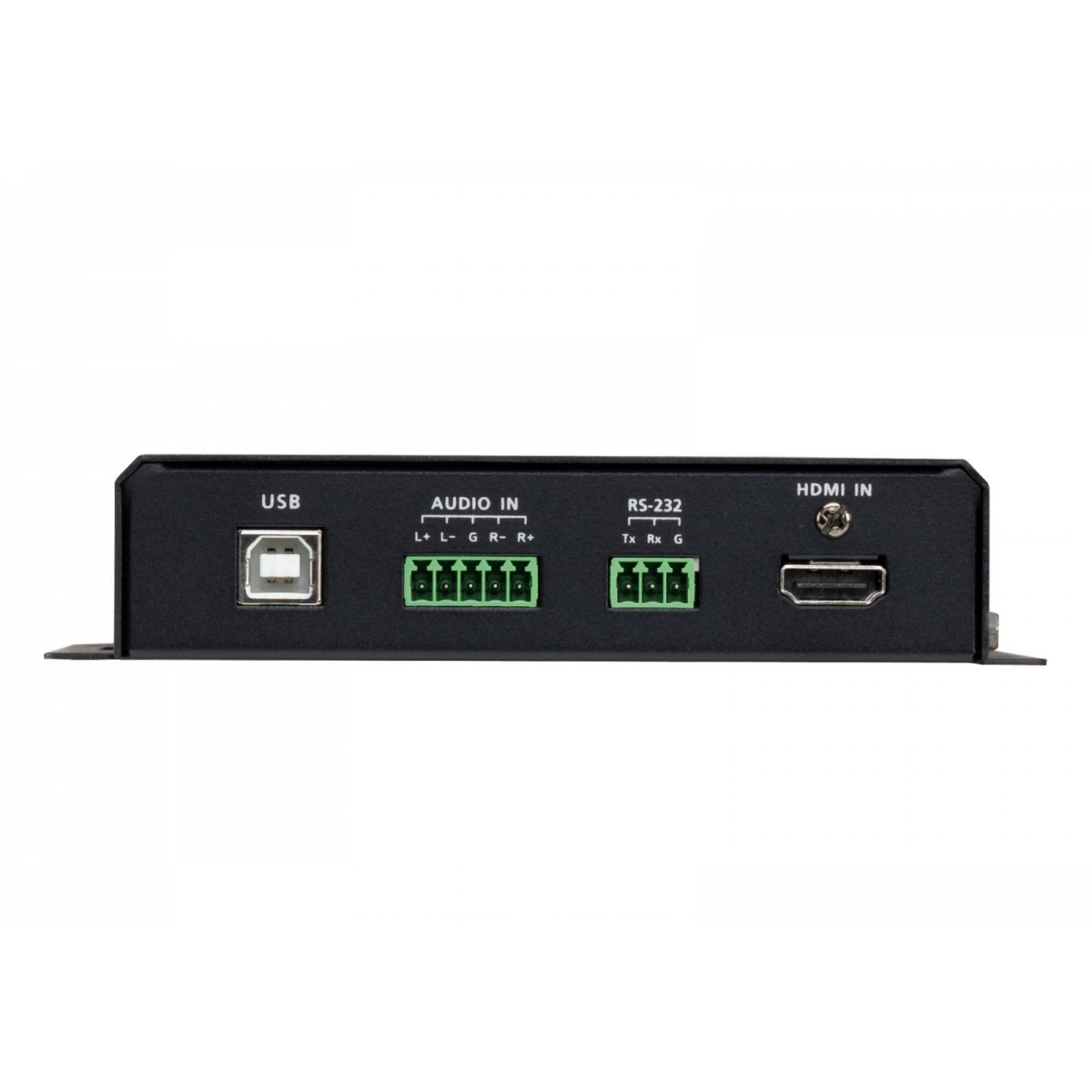

การเชื่อมต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | Up to 5 m |
| Video | |
| Max. Data Rate | 10.2 Gbps (3.4 Gbps Per Lane) |
| Max. Pixel Clock | 594 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 Compatible |
| Max. Resolution | 4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4) |
| Max. Distance | 1 x SFP Module (*Note) VE883ATK1: 4Kx2K/60Hz 4:4:4 up to 300m (MM, OM3, Black) |
| Audio | |
| Input | 1 x Terminal Block, 5 pole (Green) |
| Output | N/A |
| Connectors | |
| Unit To Unit | 1 x bi-directional SFP (LC) |
| Firmware Upgrade | 1 x Micro USB (Type B) Female (Black) |
| Power | 1 x DC Jack with locking |
| Fiber Optics | |
| Data Rate | 10.3 Gbps |
| Wavelength | VE883ATK1: 850 nm |
| Fiber Type | VE883ATK1: Multimode(MM), OM3, LC Duplex Type |
| Control | |
| USB Channel | 1 x USB Type B Female (White) |
| RS-232 Channel | 1 x Terminal Block, 3 pole (Green) |
| IR Channel | 1 x Mini Stereo Jack Female (Black); 30K~56 KHz full range transmission |
| Ethernet Channel | 1 x GbE (RJ-45 Female) |
| LEDs | |
| Power | 1 (Green) |
| Link | 1 (Orange) |
| Video Output | N/A |
| Power Consumption | DC12V:7.01W:54BTU |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.67 kg ( 1.48 lb ) |
| Dimensions (L x W x H) with bracket | 16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
| Dimensions (L x W x H) without bracket | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| Note | 1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11. |
| Input Resolutions | 640x480 @ 60/67/72/75 Hz | 480p 60 Hz (4:3)/(16:9) |
| 720x400 @ 70 Hz | 720p 60 Hz | |
| 800x600 @ 56/60/72/75 Hz | 1080i 60 Hz | |
| 1024x768 @ 60/70/75 Hz | 640x480 60Hz (4:3) | |
| 1280x800 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1280x1024 @ 60/75 Hz | 720p 50 Hz | |
| 1400x1050 @ 60 Hz | 1080i 50 Hz | |
| 1440x900 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1600x1200 @ 60 Hz | 3840x2160p 24/25/30/50/60 Hz | |
| 1680x1050 @ 60 Hz | 4096x2160p 24/25/30/50/60 Hz | |
| 1920x1080 @ 60/120/144/240 Hz | 3840x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1920x1200 @ 60 Hz / 60 Hz (Reduced Blanking) | 4096x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1080p 60 Hz |
อุปกรณ์ในชุด
- 1x VE883ATK1 True 4K HDMI Optical Transmitter
- 1x power adapter and power cord
- 1x 3-pole terminal block
- 1x 5-pole terminal block
- 1x IR receiver
- 1x IR emitter
- 1x USB Type-B to USB Type-A cable
- 1x HDMI LockPro
- 1x SFP module
- 1x user instructions
