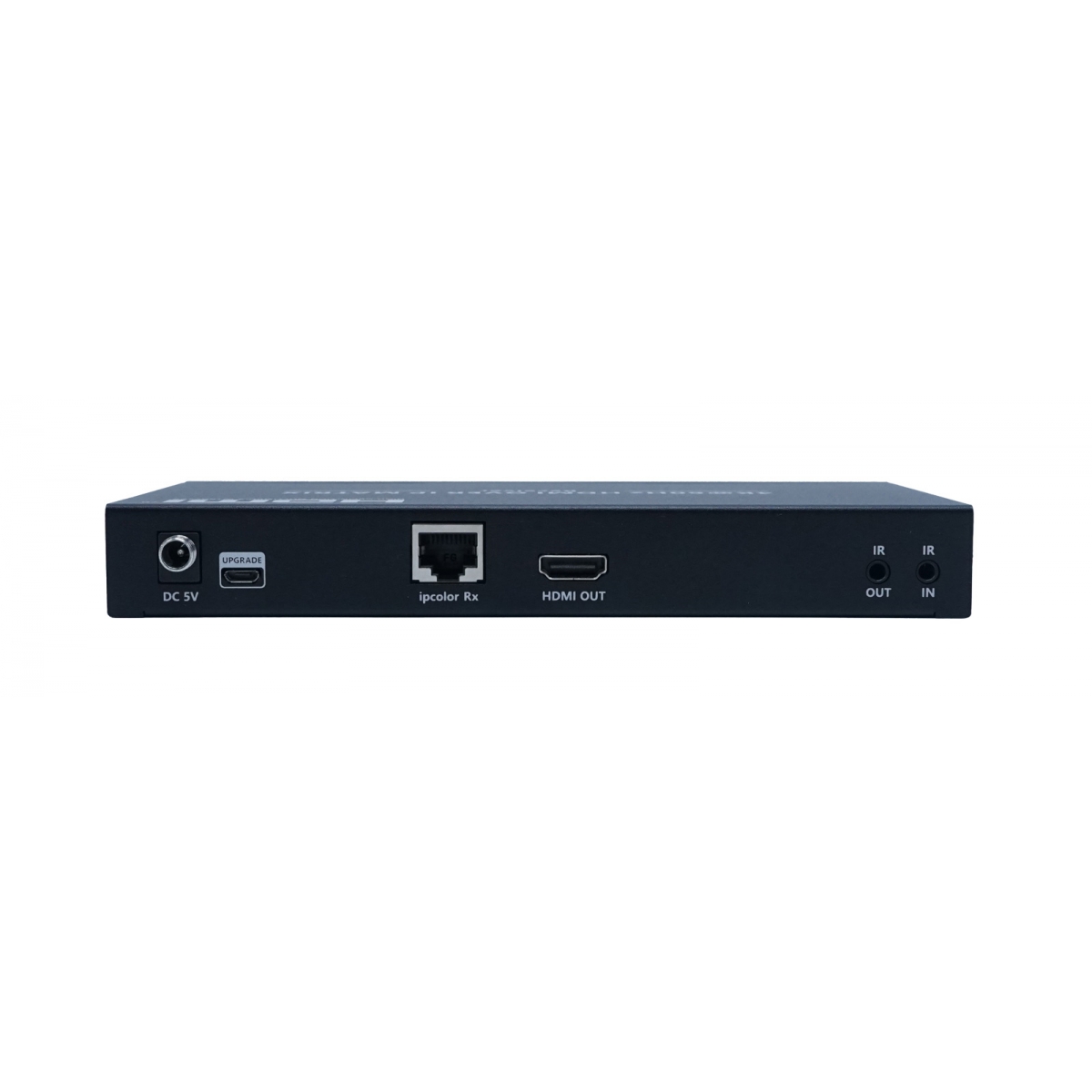

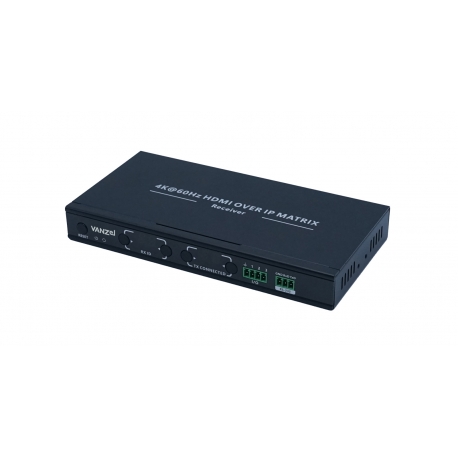

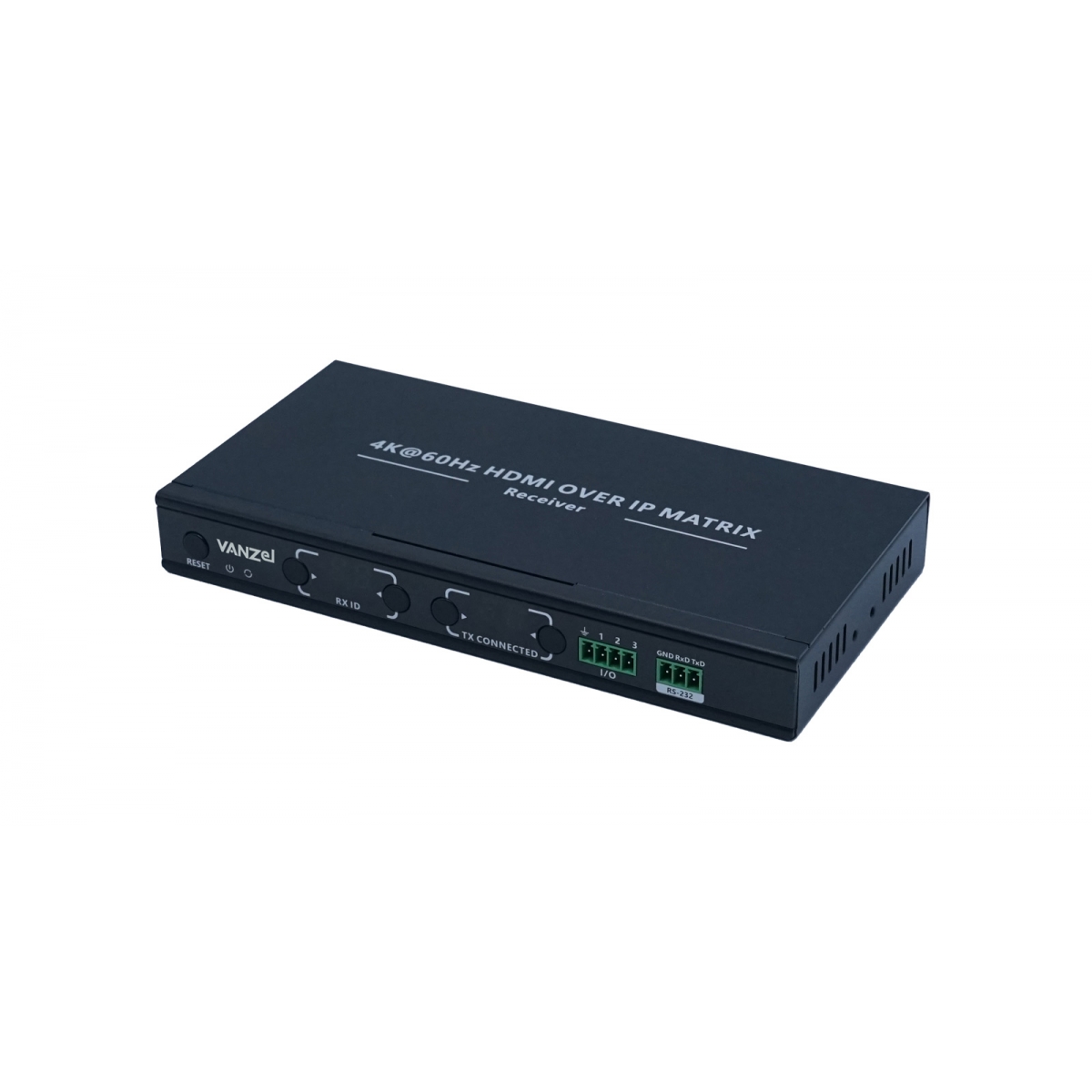

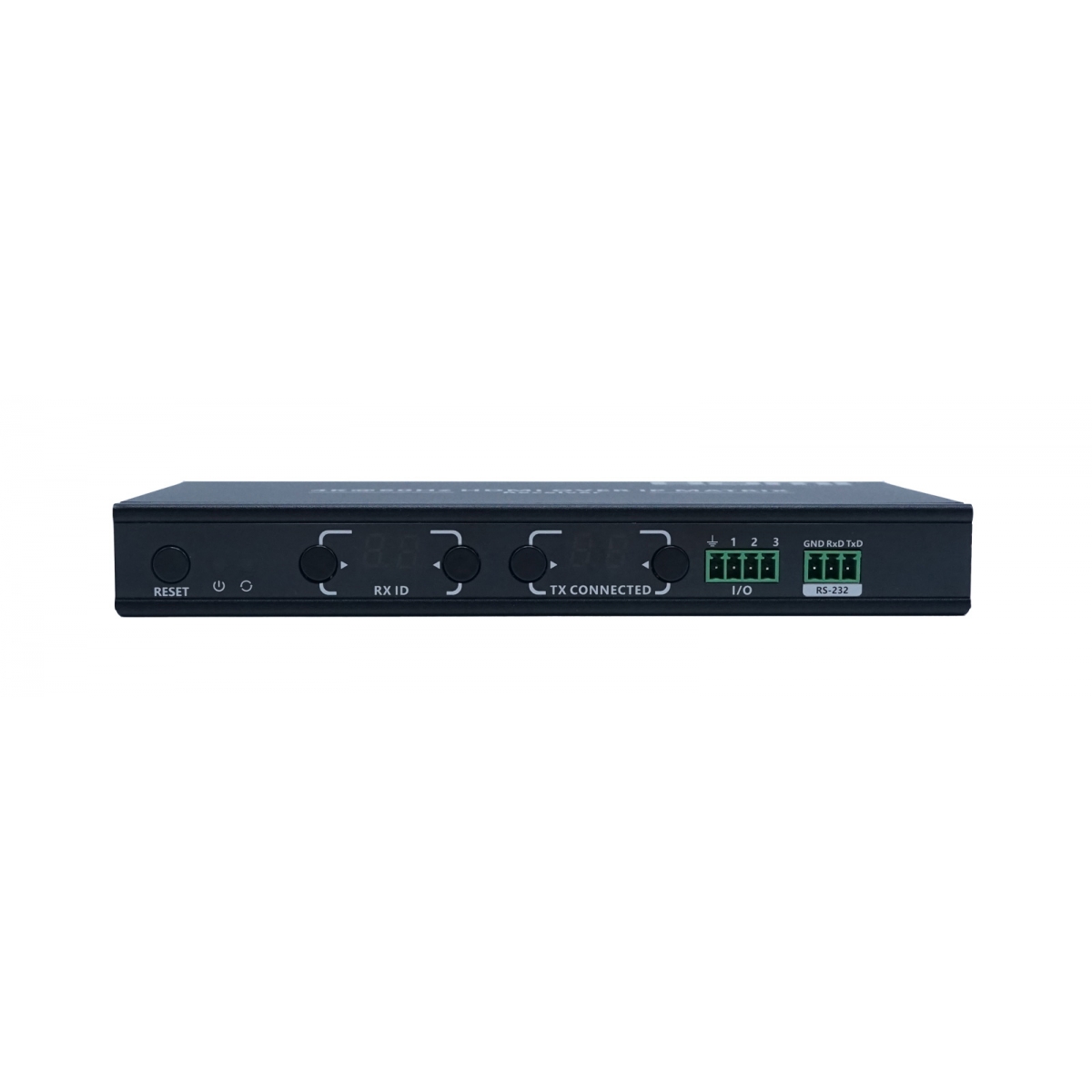

4K 60Hz HDMI Over IP Matrix (RX Unit)
NL4120PR
- ขยายสัญญาณ HDMI ผ่าน Network ไกล 120 เมตร
- รองรับ Matrix display หลายตัวส่ง หลายตัวรับ
- รองรับ 4K60Hz
- รองรับการทำ Video Wall
- ควบคุมการสลับภาพผ่าน Android Tablet ได้ พร้อม Preview
ระบบ HDMI Over IP Matrix นี้ประกอบด้วยตัวส่ง (Transmitter) และตัวรับ (Receiver) ซึ่งสามารถสลับ, ขยาย และกระจายสัญญาณเสียงและวิดีโอ 4K@60Hz ผ่าน IGMP Network Switch โดยใช้เทคโนโลยี ipcolor STREAM™ เพื่อให้ได้การส่งสัญญาณที่มีความคมชัดสูงและมีความหน่วงต่ำ
สามารถมี ตัวส่ง สำหรับรับสัญญาณภาพจากแหล่งต้นทางในระบบได้สูงสุด 256 แหล่ง และสามารถสลับไปยังตัวรับสัญญาณได้ 256 ตัวได้ โดยสามารถขยายสัญญาณ HDMI ได้ไกลสูงสุด 120 เมตร ผ่านสายเครือข่าย Cat6 หรือสูงกว่า รองรับการเชื่อมต่อทั้งแบบ One to One และ Many to Many connection
อุปกรณ์มาพร้อมกับฟังก์ชัน HDMI Loop Out, IR Passback แบบสองทิศทาง, RS-232, I/O, POE และฟีเจอร์อื่น ๆ ที่เหมาะสำหรับการใช้งานใน ห้องประชุม, ศูนย์ควบคุมการจราจร, ระบบกระจายสัญญาณโทรทัศน์, การศึกษาและฝึกอบรม เป็นต้น
คุณสมบัติ
-
ใช้เทคโนโลยี ipcolor STREAM™ เพื่อให้ได้คุณภาพวิดีโอสูงและความหน่วงต่ำ
-
รองรับความละเอียดสูงสุด 3840x2160@60Hz และสามารถใช้งานร่วมกับความละเอียดต่ำกว่าได้
-
รองรับสายเครือข่าย Cat5e/6 หรือสูงกว่า โดย สาย Cat6 สามารถส่งสัญญาณได้ไกล 120 เมตร
-
รองรับการเชื่อมต่อแบบ หนึ่งต่อหนึ่ง หรือ หลายต่อหลาย ผ่าน Gigabit Switch
-
รองรับการส่งสัญญาณ RS-232
-
ตัวส่งสัญญาณ (Transmitter) มี HDMI Loop Out สำหรับแสดงผลเพิ่มเติม
-
รองรับ IR Passback แบบสองทิศทาง (20～60KHz) และสามารถ เรียนรู้สัญญาณรีโมท IR ผ่านแอปพลิเคชัน
-
รองรับการควบคุมผ่าน I/O Interface
-
รองรับ POE (Power over Ethernet)
-
รองรับการสร้าง Video Wall สูงสุด 5x5 ควบคุมผ่าน Android App
-
รองรับตัวส่งสูงสุด 256 ตัว และตัวรับ 256 ตัว รองรับการตั้งค่าระบบ Matrix หลายต่อหลาย (ต้องควบคุมผ่านแอปพลิเคชันหากมีมากกว่า 100 TX-to-RX เชื่อมต่อกัน)
-
รองรับการอัปเกรดเฟิร์มแวร์ผ่านพอร์ต Micro USB
-
มีระบบ ป้องกันฟ้าผ่า, ป้องกันไฟกระชาก, และป้องกันไฟฟ้าสถิต (ESD Protection)
-
รองรับการทำงาน 24/7 อย่างเสถียร
หมายเหตุ
ต้องใช้ร่วมกับ Manage Network Switch ที่รองรับ IGMP และ 5G WiFi Access Point
ผังการต่อ
ข้อมูลจำเพาะ
|
Item |
Transmitter(Tx) |
Receiver(Rx) |
|
Video |
||
|
Input interface |
1×HDMI |
1×RJ45 |
|
Output interface |
1×HDMI 1×RJ45 |
1×HDMI |
|
HDMI length |
≤ 5m |
≤ 5m |
|
Maximum transfer rate |
18Gbps |
|
|
Compatibility |
HDMI 2.0 |
|
|
HDCP 1.4/HDCP 2.2 |
||
|
Resolutions |
4096x2160@24/30Hz, 3840x2160@24/30/50/60Hz, 1080p@50/60Hz,720p@50/60Hz, 1920x1200@60Hz, 2560x1440@60Hz |
|
|
Connection types |
One-to-one connection Many-to-many connection Switch cascading |
|
|
Transmission distance |
CAT5E 100m / CAT6 120m |
|
|
Transmission latency |
4K@60Hz: 130~200ms 1080P@60Hz: 70~130ms |
|
|
Audio signal |
||
|
Input interface |
1×HDMI |
1×RJ45 |
|
Output interface |
1×HDMI 1×RJ45 |
1×HDMI |
|
HDMI output |
LPCM 2.0 |
|
|
Command Signal |
||
|
Input interface |
1x 3.5mm IR input 1x 3.5mm IR output |
1x 3.5mm IR input 1x 3.5mm IR output |
|
IR receiving range |
≤ 5m |
|
|
IR frequency |
20kHz~60kHz |
|
|
RS-232 (GND/RXD/TXD) |
Default baud rate: 115200 Supported: 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
|
|
Power |
||
|
Power Supply |
DC 5V/2A(alternative) |
DC 5V/2A(alternative) |
|
Power Consumption |
TX ≤ 5.5W |
RX ≤ 3.5W |
|
Operating Environment |
||
|
Working temperature |
- 20℃~60℃ |
|
|
Storage temperature |
- 30℃~70℃ |
|
|
Humidity |
0~90%RH (no condensation） |
|
|
Physical Properties |
||
|
Housing |
lron |
|
|
Weight |
523g |
514g |
|
Color |
Black |
|
|
Dimensions |
191.0(L)*96.0(W)*25.0(H)mm |
|
|
Protection |
ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Implementation of the standard: IEC61000-4-2 |
|
|
Lightning protection, Surge protection |
||
อุปกรณ์ในชุด
- Receiver Unit x 1
- User Manual x 1
- IR receiver extension cable x 1
- IR blaster extension cable x 1
- Mounting ear x 2
- Screw x 5
- Grounding Screw x 1
- Terminal block (3P) x 1
- Terminal block (4P) x 1
- DC5V/2A Power Adapter x 1
