16 IN 16 OUT DRAG & DROP CROSS MULTI-VIEW VIDEO WALL & MATRIX SWITCH
VW8316
- 16 In 16 Out Video wall controller
- modular design เลือก Interface I/O ได้ เช่น 4K30 HDMI, HDMI, DVI, SDI, HDBaseT
- รองรับการแสดงภาพแบบ Cross screen (แสดงภาพคร่อมระหว่างจอได้)
- จัดวาง Layout ง่ายเพียง Drag & Drop
- ใช้งานได้ง่าย ๆ ผ่าน Software Base และ Web Browser
- รองรับ EDID
รับประกัน 3 ปีเต็ม
Brochure (TH)
Brochure (EN)
วิดีโอวอลล์สำหรับห้องประชุม 16 in 16 out Video Wall and Matrix Switch Drag & Drop Cross Multi-view
NEXIS Video wall controller 16 input 16 output ถูกออกแบบมาให้สามารถสลับภาพได้ง่ายด้วยการคลิกลากและวาง รองรับการแสดงภาพ Cross Screen (แสดงวิดีโอคร่อมระหว่างจอ), PIP และ Dual view ใช้งานได้ง่าย ๆ ผ่าน Software Base และ Web Browser
Web Base Control
พีซี, โน๊ตบุ๊ค, แท็บเล็ต ไม่ต้องใช้ซอฟต์แวร์
- ควบคุมได้ผ่าน web browser เพื่อสลับภาพ
- สร้าง profile และเรียกใช้ profile ได้
Drag & Drop, Profile Setup
รูปแบบที่คุณวาง จะเหมือนกับที่คุณเห็นบน Wall
- สลับภาพแบบ seamless ไร้รอยต่อ เพียงคลิกลากและวาง
- รองรับการบันทึก Profiles เก็บลงในพีซี หรือ บันทึกลงใน Controller ก็ได้
Advance Display Layout
Cross Screen, PIP, Dual View
Combine & Separate Audio
ไม่ต้องเพิ่มอุปกรณ์รวมเสียง หรือ แยกเสียง
- ช่อง HDMI output แต่ละช่องสามารถเลือกปิดเสียงได้อิสระ
- HDMI input card มี 4 ช่องสัญญาณขาเข้า โดยทุกช่องสัญญาณรองรับ audio embed และ de-embedded สามารถนำเข้าสัญญาณเสียงเข้า analog จากแหล่งอื่นมาใช้แทนสัญญาณเสียง HDMI ได้ หรือ ต่อแยกสัญญาณเสียงไปเข้าระบบเสียงภายนอกก็ได้
- HDMI output card มี 4 ช่องสัญญาณขาออก โดยทุกช่องรองรับ audio de-embedded ต่อแยกสัญญาณเสียงไปเข้าระบบเสียงภายนอกก็ได้
- มีระบบ sync สัญญาณภาพและเสียงและ audio delay ในตัว ช่วยให้ภาพและเสียงตรงกัน
คุณสมบัติทั่วไป
- ใช้ FPGA Processor
- ถูกออกแบบมาให้เป็นโมดูล สามารถเพิ่ม ลด การ์ด Input output ได้ภายหลัง
- รองรับสูงสุด 16 input 16 output สำหรับรุ่น 3U

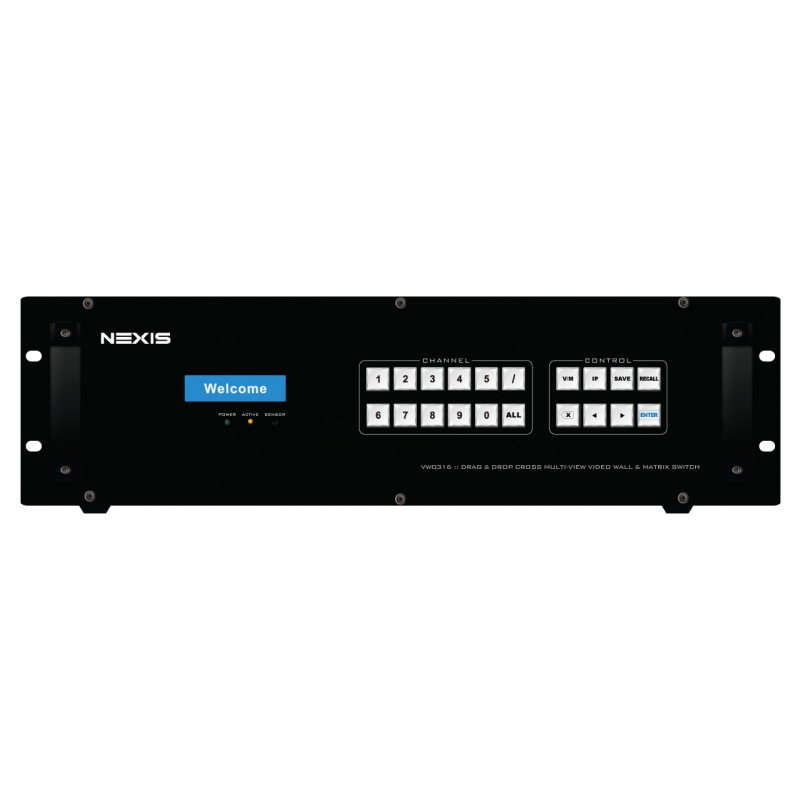

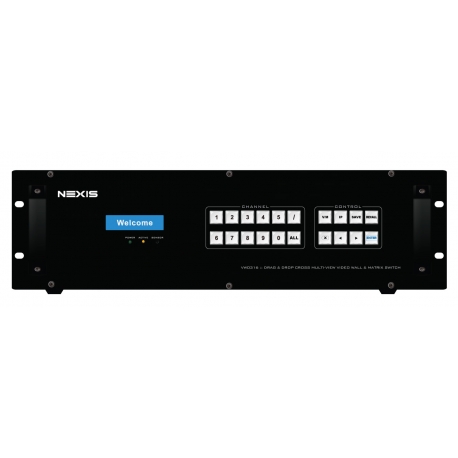

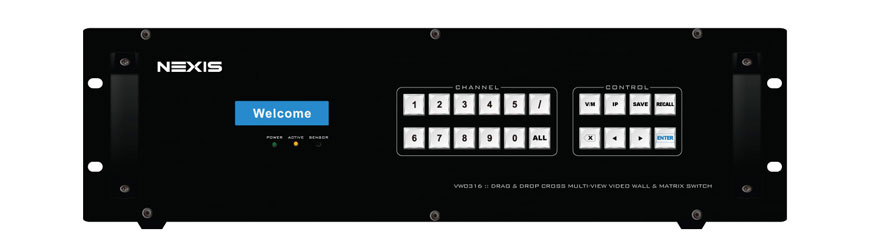

- มี LCD panel แสดงสถานะ และควบคุมได้จาก ปุ่มกด หน้าเครื่อง
- รองรับการสร้าง 5 Video wall ในเครื่องเดียว
- ตั้งค่าความละเอียดแตกต่างกันได้ในแต่ละกลุ่ม video wall
- เป็น Scaler ในตัวปรับความละเอียดขาออกในแต่ละ Video wall ได้สูงสุด 1920x1200@60Hz
- รองรับ DVI1.0 protocol เข้ากันได้กับ HDCP1.3 และ มาตรฐาน HDMI1.4
- รองรับ EDID read และ ตั้งค่าได้จาก PC software
- PC Software รองรับการควบคุมผ่าน LAN และ RS232/RS485
- รองรับ 3rd party Central controller ผ่าน RS232/RS485
- มี intelligent fan ช่วยให้ระบายความร้อนได้ดี
- อัพเกรดเฟิร์มแวร์ได้ผ่านเน็ต
ข้อมูลจำเพาะ
| Model | Chassis | Specifications | No. Of Input Cards | No. Of Output Cards | No. Of Control Cards | Power Supply Default -Backup | Power | Dimensions (mm.) |
| VW8208, VW9208 | 2U | Support up to 8 inputs & 8 outputs | 2 | 2 | 1 | 1 | 18W | 445x400x88 |
| VW8316, VW9316 | 3U | Support up to 16 inputs & 16 outputs | 4 | 4 | 1 | 1 | 18W | 445x400x132 |
| VW8736, VW9736 | 7U | Support up to 36 inputs & 36 outputs | 9 | 9 | 2 | 1 - 3 | 30W | 445x400x310 |
| VW81272, VW91272 | 12U | Support up to 72 inputs & 72 outputs | 18 | 18 | 2 | 1 - 3 | 30W | 445x400x532 |
| VW824144, VW924144 | 24U | Support up to 144 inputs & 144 outputs | 36 | 36 | 2 | 2 - 6 | 70W | 445x400x1043 |
| Card | |
| Input Card | DVI, Dual-Link DVI 4K, HDMI, HDMI 4K, VGA, Component, SD-SDI, HD-SDI, 3G-SDI, Fiber, HDBaseT, HDBaseT 4K |
| Output Card | DVI, Dual-Link DVI 4K, HDMI, HDMI 4K, VGA, YPbPr, SD-SDI, HD-SDI, 3G-SDI, Fiber, HDBaseT, HDBaseT 4K |
| Control mode | |
| Network Control | 1 RJ45 interface, 10/100M adaptive, support the management and configuration of the machine |
| Serial control | 2 RS-232 can be connected to the central control, and support loop-out control matrix, screen and other 3rd party equipment |
| Front panel control | Support front panel LCD display and switch button control, can modify IP address and other parameters |
| Image Processing | |
| Switch effect | 4K fast and seamless switching, no black field, no flicker, no fragmentation, no static picture, single and multi-channel audio and video synchronization switching |
| Transmission bandwidth | 10Gbps |
| Output resolution | Support 4KX2K HD resolution, can customize configuration resolution |
| Environmental parameters | |
| Working temperature | -10~+55º C |
| Working humidity | <90% Non-condensing |

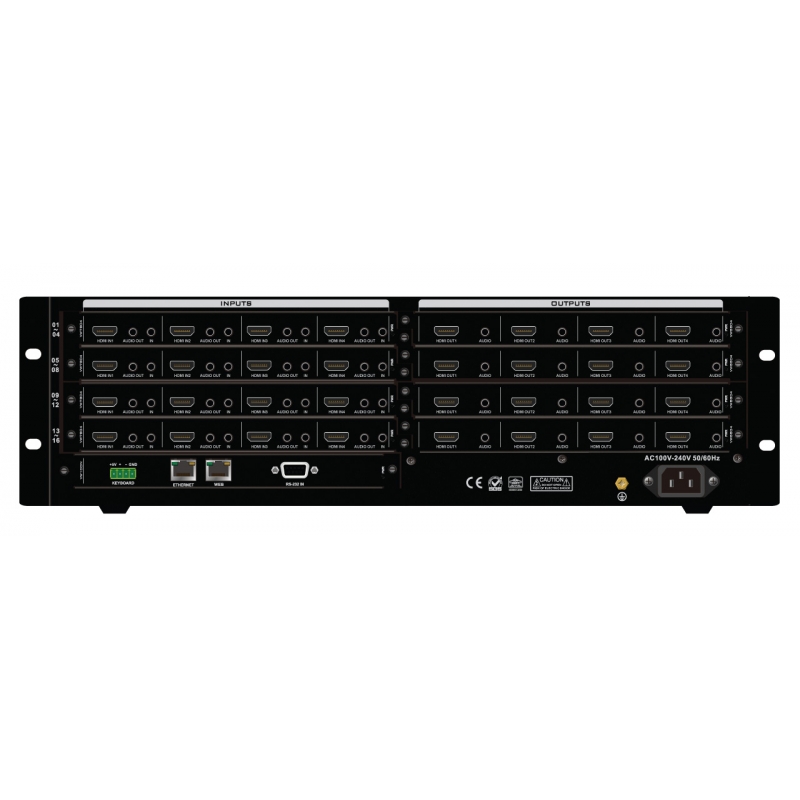

INPUT Card Module
- VW7804 : Full HD 4 Port HDMI Input Board with Analog Audio IN/OUT
- VW7842 : 4K30 2 Port HDMI Input Board with Analog Audio IN/OUT
- VW7604 : Full HD 4 Port DVI Input Board with Analog Audio OUT
- VW7514 : Full HD 4 Port HDBaseT Input with IR & RS232
- VW7104 : Full HD 4 Port VGA Input Board with Analog Audio IN
- VW7404 : Full HD 4 Port SDI Input Board with SDI Loop OUT
- VW7002 : Full HD 2 Port 4 Channel IP Decoder Input Board
- VW7704-K : Full HD 4 Port Fiber Optic Input Board
OUTPUT Card Module
- VW8804 : Full HD 4 Port HDMI Output Board with Analog Audio OUT
- VW8802Q : Full HD 2 Port HDMI Output Board with Analog Audio OUT (Support 4 Video Source on each output)
- VW8842 : 4K30 2 Port HDMI Output Board with Analog Audio OUT
- VW8604 : Full HD 4 Port DVI Output Board with Analog Audio OUT
- VW8514 : Full HD 4 Port HDBaseT Output with IR & RS232
- VW8704-K : Full HD 4 Port Fiber Optic Output Board
Control Module
- VW-CTN04 : Control Card for VW8 Series
ความแตกต่างของ VW8 Series และ VW9 Series
| Features | VW8 Series | VW9 Series |
| รองรับ 4K30 IN/OUT | VW7842/VW8842 | VW7842/VW8842 |
| Cross Screen, PIP, Side by Side | ✔ | ✔ |
| มีไฟแสดงสถานะที่ I/O Card | ✔ | ✔ |
| แสดงสีบนจอ เมื่อไม่มีสัญญาณ | เปลี่ยนสีไม่ได้ | เปลี่ยนสีได้ |
| Output Synchronization | ✔ | ✔ |
| Seamless Matrix | ✔ | ✔ |
| ใส่ข้อความวิ่งบน Video Wall | ✔ | |
| Crop หน้าต่างของสัญญาณภาพขาเข้า | ✔ | |
| ความละเอียดขาออกต่างกันได้ | 5 Video Wall Group | แต่ละ Output |
| ใส่ภาพพื้นหลังบนวิดีโอวอลล์ได้ | ✔ | |
| แสดงวันเวลาบนจอได้ | ✔ | |
| Web GUI control | เฉพาะฟังก์ชั่นพื้นฐานทั่วไป | ทุกฟังก์ชั่น |
| รองรับ IP Input | VW7002 * | |
| Live Preview | VW-PVW ** |
หมายเหตุ
* 1 LAN port รองรับ 64 CH 720x576 หรือ 32 CH ที่ 720p หรือ 16 CH ที่ 1080p หรือ 4 CH ที่ 4K30 - รองรับการ Split ภาพ เป็น เต็มจอ, 4 ภาพ, 9 ภาพ, 16 ภาพ, 25 ภาพ บนหน้าจอเดียว
** พรีวิวได้สูงสุด 80 input (สำหรับ 24U ต้องใช้ 2 PVW card และใช้ 2 output slot ในการติดตั้ง)
