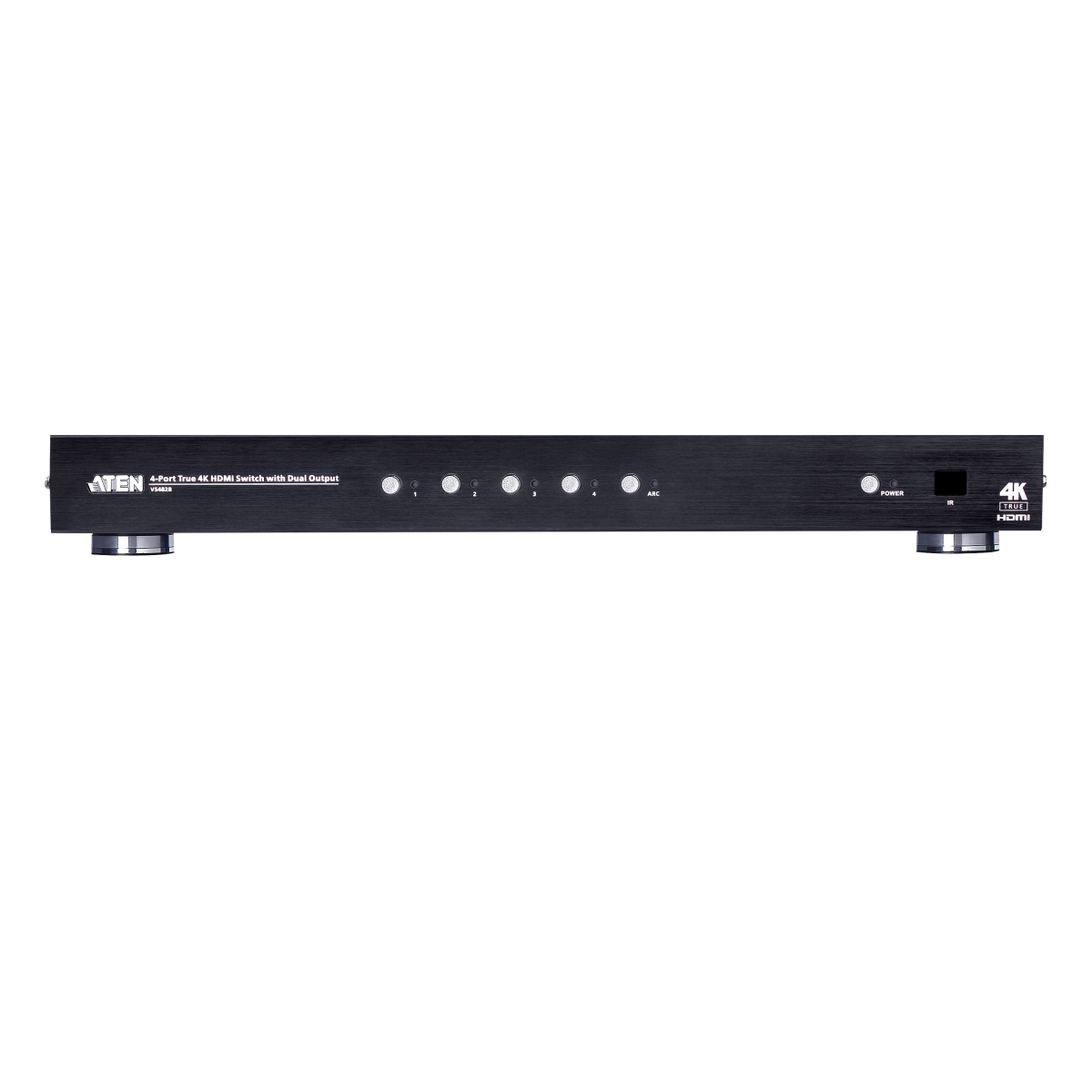

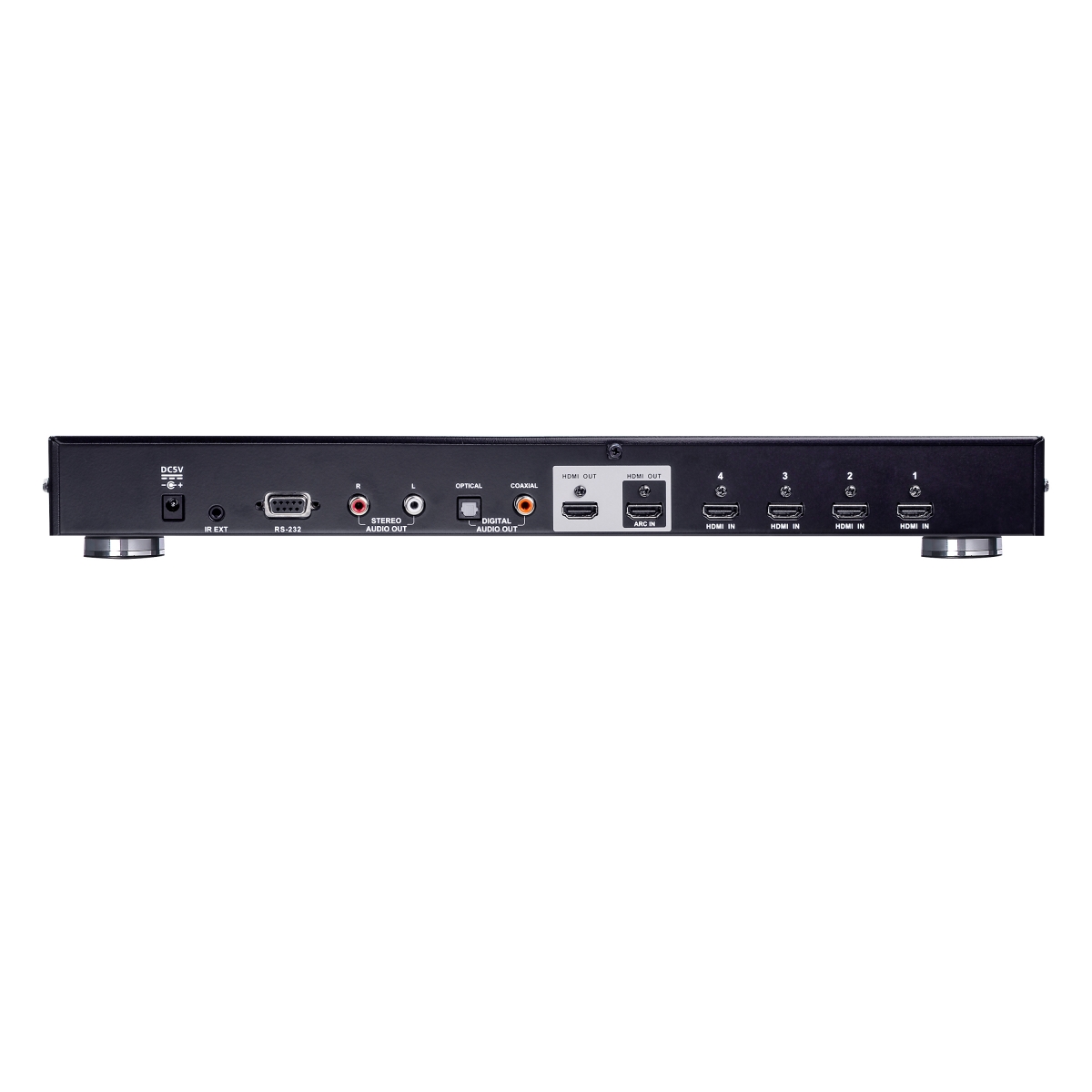

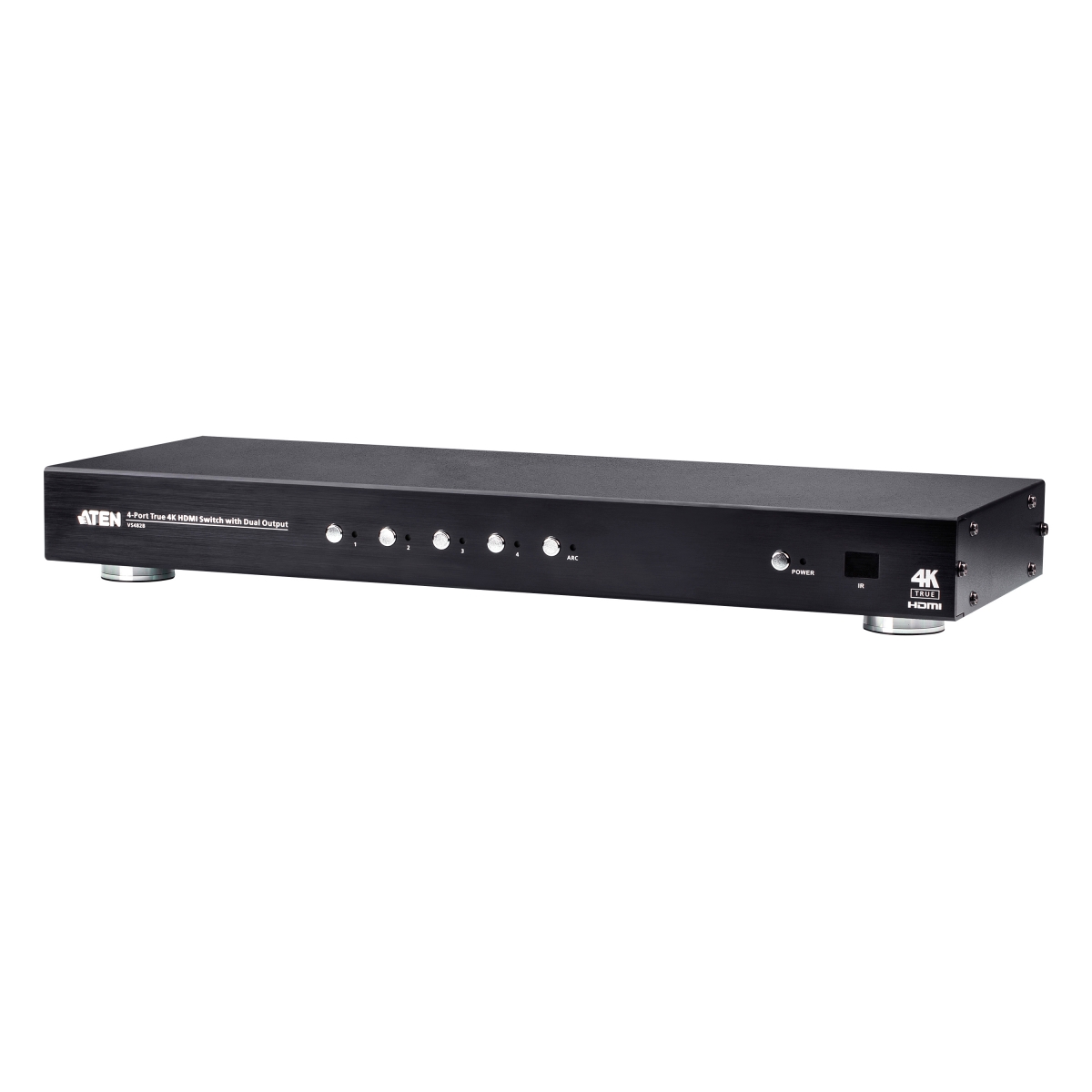

4-Port True 4K HDMI Switch with Dual Output
VS482B
- สลับภาพจาก 4 HDMI IN ออก 2 จอแบบ HDMI (ภาพเหมือนกัน)
- รองรับ True 4K 4096x2160 / 3840x2160@60Hz (4:4:4) และ HDR/HDR10
- รองรับ Audio Return Channel (ARC) function
- รองรับ Auto switch สลับภาพอัตโนมัติ เมื่อมีสัญญาณใหม่ ป้อนเข้ามา
รับประกัน 3 ปีเต็ม
Spec Sheet
User manual TH
ATEN VS482B switch เป็นโซลูชันในอุดมคติสำหรับการประยุกต์ใช้งานที่ต้องการความละเอียดวิดีโอที่เหนือกว่าระดับ True 4K เมื่อเชื่อมต่อแหล่งสัญญาณ HDMI A/V 4 แหล่งเข้ากับจอแสดงผล HDMI 2 จอ เป็นไปตามมาตรฐาน HDMI 2.0 ฟังก์ชัน Audio Return Channel (ARC) ของสวิตช์ช่วยให้ผู้ใช้สามารถส่งสัญญาณเสียงได้โดยไม่ต้องต่อสายสัญญาณเสียงแยกต่างหาก
นอกจากนี้ VS482B ยังมีวิธีการสลับระหว่างแหล่งสัญญาณ HDMI ด้วยปุ่มกดที่แผงด้านหน้า รีโมทคอนโทรล IR และคำสั่ง RS-232 ทำให้ผู้ใช้สามารถเลือกอินพุตที่ต้องการได้อย่างง่ายดาย, EDID Expert™ ใน VS482B ตั้งค่า EDID ที่เหมาะสม เพื่อการเปิดเครื่องที่ราบรื่นและการแสดงผลคุณภาพสูงสุดบนหน้าจอต่างๆ ฟังก์ชันการทำงานข้างต้นช่วยให้คุณมีโซลูชันที่ใช้งานได้จริงสำหรับหอประชุม โฮมเธียเตอร์ ห้องประชุม งานแสดงสินค้า ศูนย์การค้า และอื่นๆ
คุณสมบัติ
- เชื่อมต่อสัญญาณ HDMI ต้นทาง 4 input สลับแสดงผลออก 2 จอ ภาพเหมือนกัน
- รองรับความละเอียดสูงสุด 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4); รองรับ HDR/HDR10*
- รองรับ HDMI 2.0 (3D, Audio Return Channel, Deep Color); รองรับ HDCP 2.2
- รองรับ Auto Switch – สลับไปแหล่งสัญญาณภาพที่ถูกเชื่อมต่อใหม่อัตโนมัติ
- รองรับ Audio Return Channel (ARC) function – เชื่อมต่อสาย HDMI เข้า ช่อง ARC เพื่อส่งสัญญาณเสียงจาก แหล่งสัญญาณ HDMI ไปที่ audio/video receiver
- รองรับการปรับตั้งค่าอุปกรณ์และแสดงข้อมูลผ่าน OSD menu บนหน้าจอ
- รองรับการสลับ HDMI input จาก ปุ่มกดหน้าเครื่อง, IR remote control และ RS-232 commands
- EDID Expert technology – เลือกตั้งค่า EDID ให้เหมาะสมกับจอที่สุดได้ เพื่อให้แสดงผลได้คุณภาพสูงสุด
- มี bi-directional RS-232 serial port ในตัว สำหรับระบบควบคุมระดับสูง
- มีช่องแยกเสียงออกจาก HDMI เป็นอนาล็อค stereo และ digital audio (optical/coaxial)
- รองรับเสียง 5.1 channel, DTS, DTS-HD, Dolby-AC3, Dolby-TrueHD, LPCM5.1, DSD
- รองรับ Consumer Electronic Control (CEC)
- ติดตั้งเข้าตู้ rack 19” 1U ได้
หมายเหตุ
* ไม่รองรับ HDR10+
การเชื่อมต่อ
ข้อมูลจำเพาะ
| LEDs | |
| Input | LED (Green) x 4 (HDMI-In) |
| Audio | LED (Green) x 1 (ARC ON/OFF) |
| Power | LED (Green/Orange) x 1 (Power ON/OFF) |
| Switches | |
| Video Input Port Selection | Push button x 4 (HDMI-In) |
| Mode Selection | Push button x 1 (ARC ON/OFF) |
| Power | Push button x 1 (Power ON/OFF) |
| Video Input | |
| Interfaces | 4 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5m (4096x2160@60Hz, 4:4:4) |
| Video Output | |
| Interfaces | 2 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5m (4096x2160@60Hz, 4:4:4) |
| Video | |
| Max. Data Rate | 18 Gbps (6 Gbps Per Lane) |
| Max. Pixel Clock | 600 MHz |
| Compliance | HDMI 2.0 (3D, Audio Return Channel, Deep Color) HDCP 2.2 Consumer Electronics Control (CEC) |
| Max. Resolution | 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) |
| Max. Distance | Up to 5m (input / output) |
| Audio | |
| Input | 4 x HDMI Type A Female (Black) |
| Output | Analog: 2 x RCA (Red / White) Digital: 2 x HDMI Type A Female (Black); 1 x Toslink (Black); 1 x RCA (Orange) |
| Control | |
| RS-232 | Function: Port switching & FW upgrade Connector: 1 x DB-9 Female (Black) Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| IR | 1 x Mini Stereo Jack Female (Black) 1 x IR Receiver |
| EDID Settings | EDID Mode: Default (4K@60Hz) / Port-1 / Remix |
| Connectors | |
| Power | 1 x DC Jack |
| Power Consumption | DC5V:3.29W:15BTU |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 2.16 kg ( 4.76 lb ) |
| Dimensions (L x W x H) | 43.72 x 15.88 x 4.40 cm (17.21 x 6.25 x 1.73 in.) |
| Carton Lot | 3 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x VS482B 4-Port True 4K HDMI Switch with Dual Output
- 1x Power Adapter
- 1x IR Remote Control Unit
- 1x Mounting Kit
- 1x User Instructions
