VW8802Q
กรุณาสอบถามทาง Line @macrocare
สินค้ามีจำนวนจำกัด
Availability date:

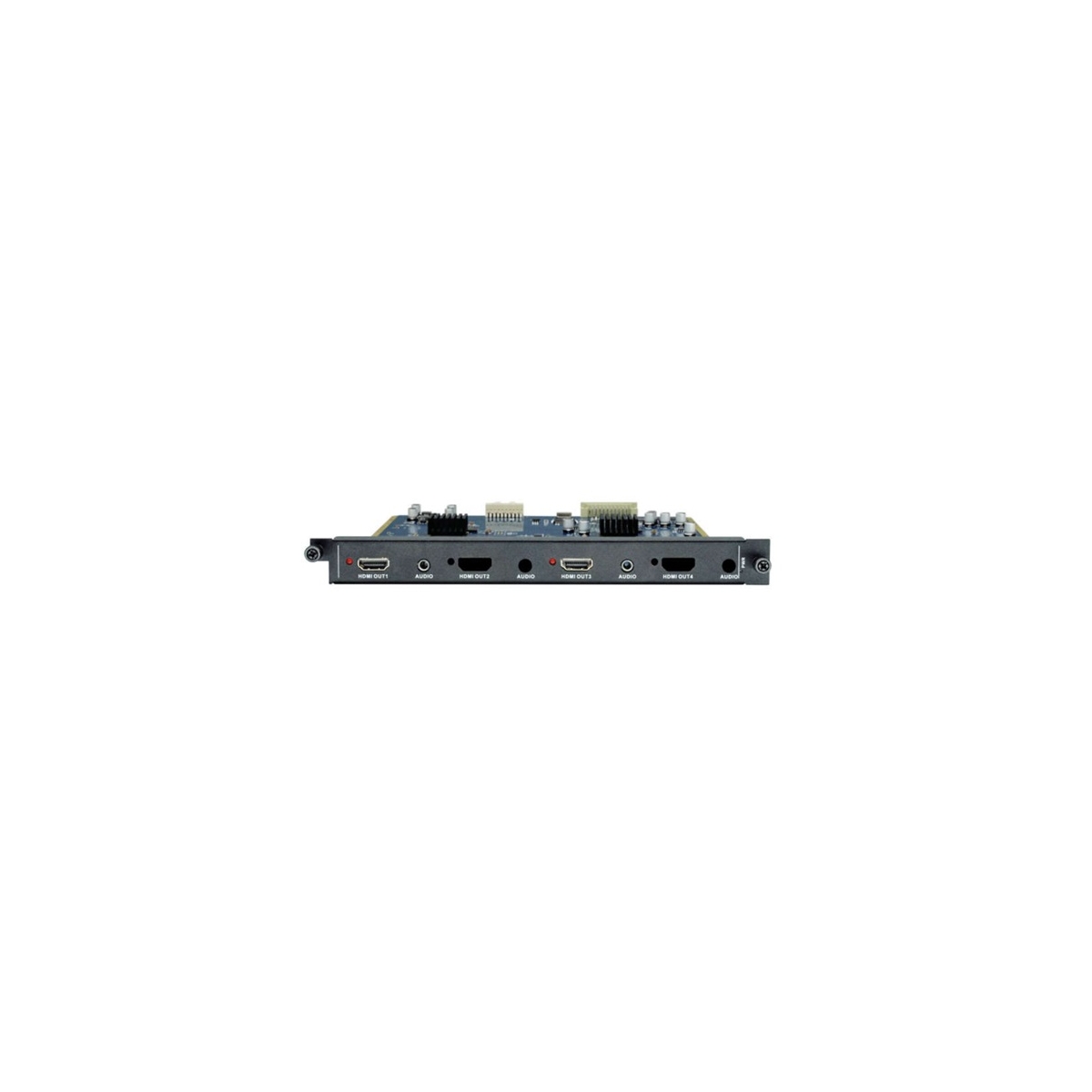

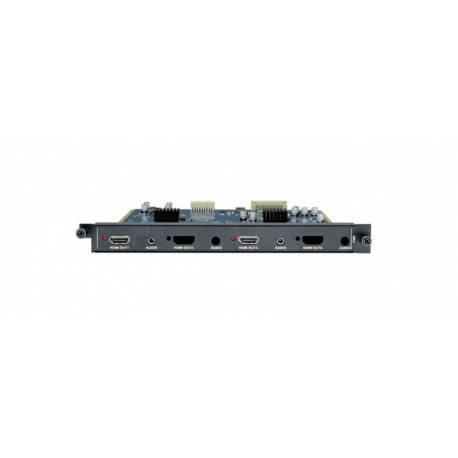

2 Channel Multi-view HDMI Video Wall Output Card for Video Wall Controller
ผู้รับ: :
* ฟิลด์ที่จำเป็น
หรือ ยกเลิก
พอร์ตเชื่อมต่อขาออก: พอร์ต HDMI-A Output จำนวน 2 ช่อง และพอร์ต Audio Output 3.5 มม. จำนวน 2 ช่อง
ฟังก์ชัน Video Wall: รองรับการประมวลผลสำหรับทำจอ Video Wall
ระยะส่งสัญญาณ: ระยะส่งสัญญาณสูงสุด 7 เมตร
การใช้งานและการสลับสัญญาณ: รองรับ Hot Plugging (เสียบถอดได้ทันที) และสลับสัญญาณภาพและเสียงพร้อมกันได้อย่างราบรื่นไร้รอยต่อ (Seamless Switch)
ฟังก์ชัน EDID: รองรับการอ่านค่า EDID
มาตรฐานที่รองรับ: รองรับโปรโตคอล HDMI 1.3a, HDCP 1.3 และ DVI 1.0
การประมวลผลสัญญาณและระบบเสียง:
ส่งสัญญาณขาออกผ่าน HDMI แบบ Seamless ทั้งหมด 2 ช่อง ความละเอียดสูงสุด 1920 x 1200 @60Hz
มีพอร์ตแยกเสียงอิสระ 2 ช่อง สามารถแยกสัญญาณเสียงจาก HDMI ออกมาได้ (HDMI Audio Dividing)
การจัดการหน้าต่างภาพ (Windowing): หน้าจอเดียวสามารถเปิดหน้าต่างภาพได้สูงสุด 4 หน้าต่าง โดยสัญญาณภาพสามารถซ้อนภาพ (Overlay), เคลื่อนย้ายตำแหน่ง (Roam) และปรับขนาดภาพได้อย่างอิสระ (Scale)
|
Model Specifications |
VW8802Q |
|
Protocol |
|
|
HDMI1.3a, HDCP1.3 protocol, DVI1.0 protocol. |
|
|
Video |
|
|
Gain |
0dB |
|
Pixel bandwidth |
165MHz, all-digital |
|
Interface bandwidth |
2.25Gbps, all-digital (6.75Gbps in all, each color is 2.25Gbps) |
|
Supported resolution |
800x600@60,1024x768@60,1280x720@60,1280x768@60,1280x800@60, |
|
Clock Jitter |
<0.15 Tbit |
|
Rise time |
<0.3Tbit (20%--80%) |
|
Fall time |
<0.3Tbit (20%--80%) |
|
Maximum transmission |
5nS(±1nS) |
|
Interface |
Four-way HDMI-A interface, four-way 3.5mm audio base |
|
Signal strength |
T.M.D.S. +/- 0.4Vpp |
|
Minimum/maximum |
T.M.D.S. 2.9V/3.3V |
|
Impedance |
50 Ω |
|
EDID |
N/A |
|
Maximum DC bias error |
15mV |
|
Suggested maximum |
Maximum transmission distance is 7 meters with 1600x1200@60 ( recommend to use HDMI dedicated wires, such as Molex TM wire ) |
|
Product weight |
About 0.5KG |
|
Maximum consumption |
15W |
