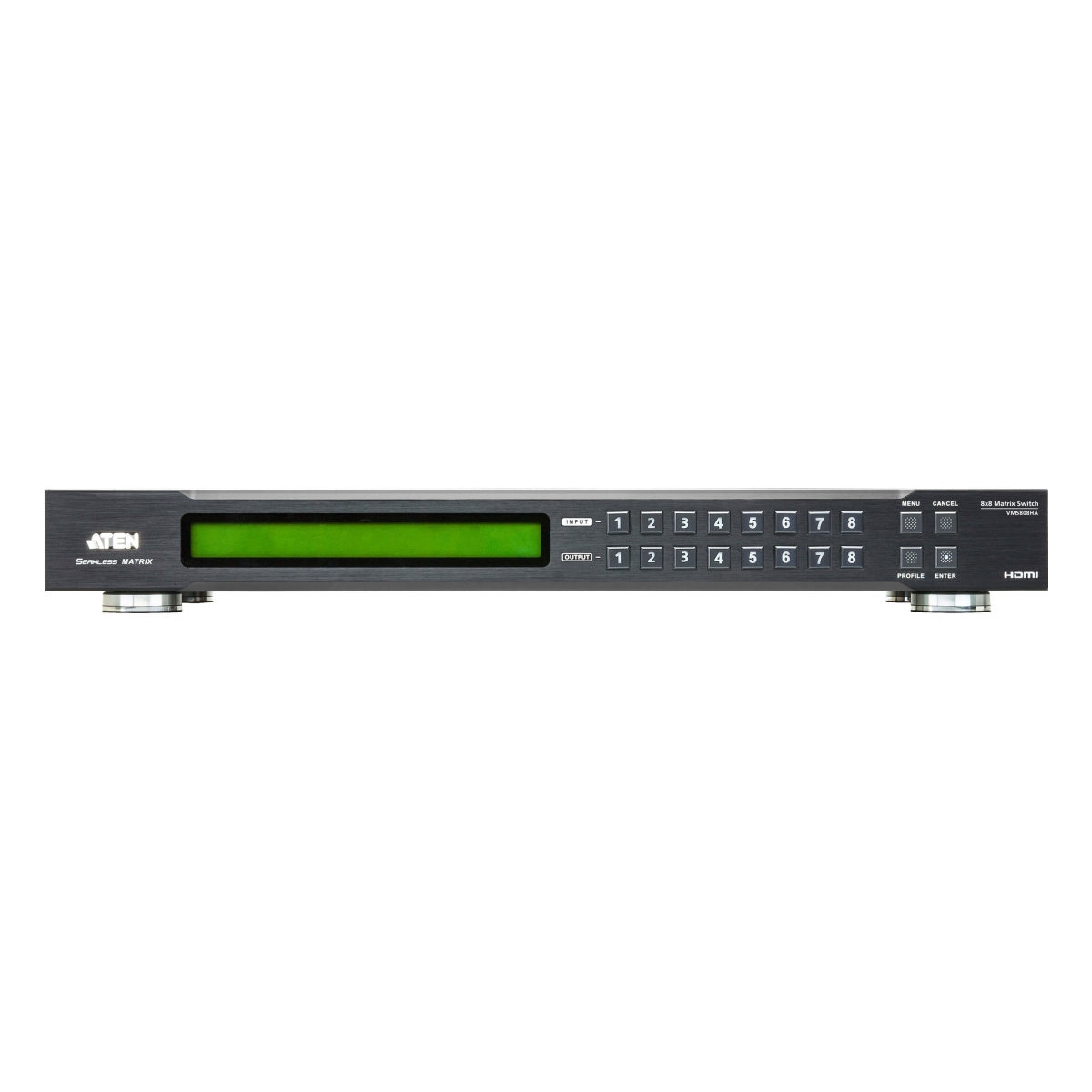

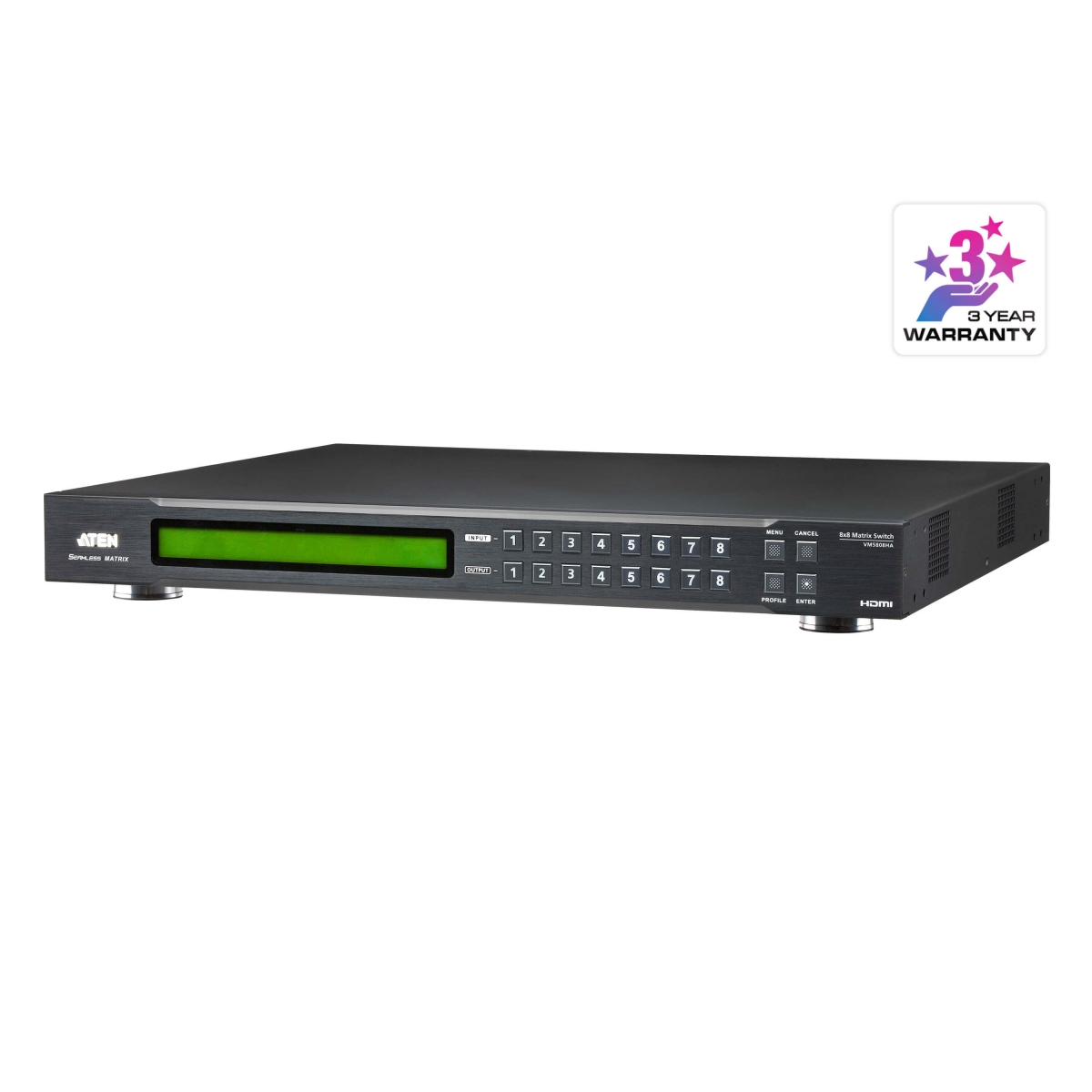

8 x 8 HDMI Matrix Switch with Video Wall and Scaler
VM5808HA
- เลือกแสดงภาพจาก 8 แหล่งสัญญาณแบบ HDMI ไปแสดงผลที่ 8 หน้าจอแบบอิสระ
- รองรับ Seamless Switch™ – สลับภาพแบบไร้รอยต่อ
- รองรับ HDMI (3D, Deep color); HDCP 1.4
- รองรับการควบคุมอุปกรณ์ผ่าน ปุ่มกดหน้าเครื่อง RS-232 และ Ethernet (Telnet / Web GUI) connections
รับประกัน 3 ปีเต็ม
Spec sheet8 x 8 HDMI Matrix Switch with Video Wall วิดีโอวอลล์ สำหรับห้องประชุม
คุณสมบัติพิเศษ
Seamless Switch สลับภาพไร้รอยต่อ
เมื่อมีการสลับภาพระหว่าง Source ต้นทาง จะไม่มีจอดำ ระหว่างเปลี่ยนภาพให้รำคาญใจ ด้วย seamless engine อัจฉริยะ จึงเปลี่ยนภาพได้อย่างรวดเร็วตามเวลาจริง เหมือนเป็นภาพต่อเนื่อง และมีเสถียรภาพสูง
Scaler Flexibility
ปรับความละเอียดต่างกันได้อิสระ
มีฟังก์ชั่นในการปรับ Scaler ที่ไม่เหมือนใคร เพราะคุณสามารถปรับความละเอียด ของแต่ละแหล่งสัญญาณให้แตกต่างกันได้ คราวนี้ไม่ว่าคุณจะมีจอหลากหลายยี่ห้อในระบบ ที่มีความละเอียดแตกต่างกัน ก็สามารถใช้ร่วมกันได้อย่างไม่ต้องกังวลอีกต่อไป
Video Wall & Matrix Display
นอกจากจะสลับภาพได้แบบ Matrix อิสระแล้ว ยังมีโหมดในการแสดงภาพ แบบ Video Wall อีกด้วย
FrameSync Technology
รองรับ FrameSync ป้องกันปัญหาภาพระหว่างจอเหลื่อมกัน เมื่อภาพบน video wall เคลื่อนที่อย่างรวดเร็ว ด้วยการซิงโครไนซ์อัตราเฟรมเรทของสัญญาณเอาต์พุตให้เข้ากับอัตราเฟรมสัญญาณอินพุต
Web GUI ที่ใช้งานง่าย
รองรับการใช้งานผ่าน Web Browser เช่น Chrome, Firefox, Safari ทั้งการตั้งค่าทั่วไป, ออกแบบ Layout แสดงภาพบนวิดีโอวอลล์, สร้าง Profiles แสดงผล, การสลับใช้ Profiles, กำหนดระยะเวลาแสดงผลแต่ละ Profiles
Mobile App Support
รองรับการควบคุมผ่าน Mobile App ทั้งบน iOS, Android (
เพิ่มเติม )
คุณสมบัติอื่น ๆ
- เลือกแสดงภาพจาก 8 แหล่งสัญญาณแบบ HDMI ไปแสดงผลที่ 8 หน้าจอแบบอิสระ
- มีช่อง Local HDMI output – สำหรับแสดงภาพแหล่งสัญญาณภาพ HDMI ทั้ง 8 input แบบ multi-view
- รองรับการควบคุมอุปกรณ์ผ่านปุ่มกดหน้าเครื่อง / RS-232 / Ethernet (Telnet / Web GUI) connection, ATEN Video Matrix Control app, และ ATEN Control System
- สถานะการทำงานของอุปกรณ์สามารถไปแสดงผล และ ควบคุมบน ATEN Video Matrix Control App
- รองรับการแสดงภาพแบบ Video Wall ตั้งค่าผ่าน Web GUI ได้ง่ายดาย สร้าง Profile ได้ถึง 16 Layout
- Scaler – มีฟังก์ชั่นการปรับขนาดภาพเพื่อแปลงความละเอียดในการป้อนข้อมูลให้เหมาะสมกับความละเอียดในการแสดงผล
- ATEN Seamless Switch technology* – ด้วย FPGA ช่วยให้สลับภาพได้แบบไร้รอยต่อ ไม่มีภาพดำให้เห็นระหว่างสลับภาพ และไม่มีอาการหน่วงระหว่างการสลับภาพ
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมสำหรับการแสดงผลที่มีคุณภาพสูงและใช้ความละเอียดที่ดีที่สุดในหน้าจอที่แตกต่างกัน
- มีช่องแยกเสียงออกจาก HDMI เป็นอนาล็อกแบบ stereo สำหรับต่อไปยังระบบเสียงได้
- รองรับ HDMI (3D, Deep color); HDCP 1.4
- รองรับ Dolby True HD และ DTS HD Master audio
- รองรับ Consumer Electronics Control (CEC)
- ESD protection for HDMI
- รองรับการอัพเกรด Firmware
- Rack mountable (1U design)
การประยุกต์ใช้งาน
Sports Broadcasting
Traffic Control Center
News Station
Lecture Hall
Entertainment Bar
Public Display

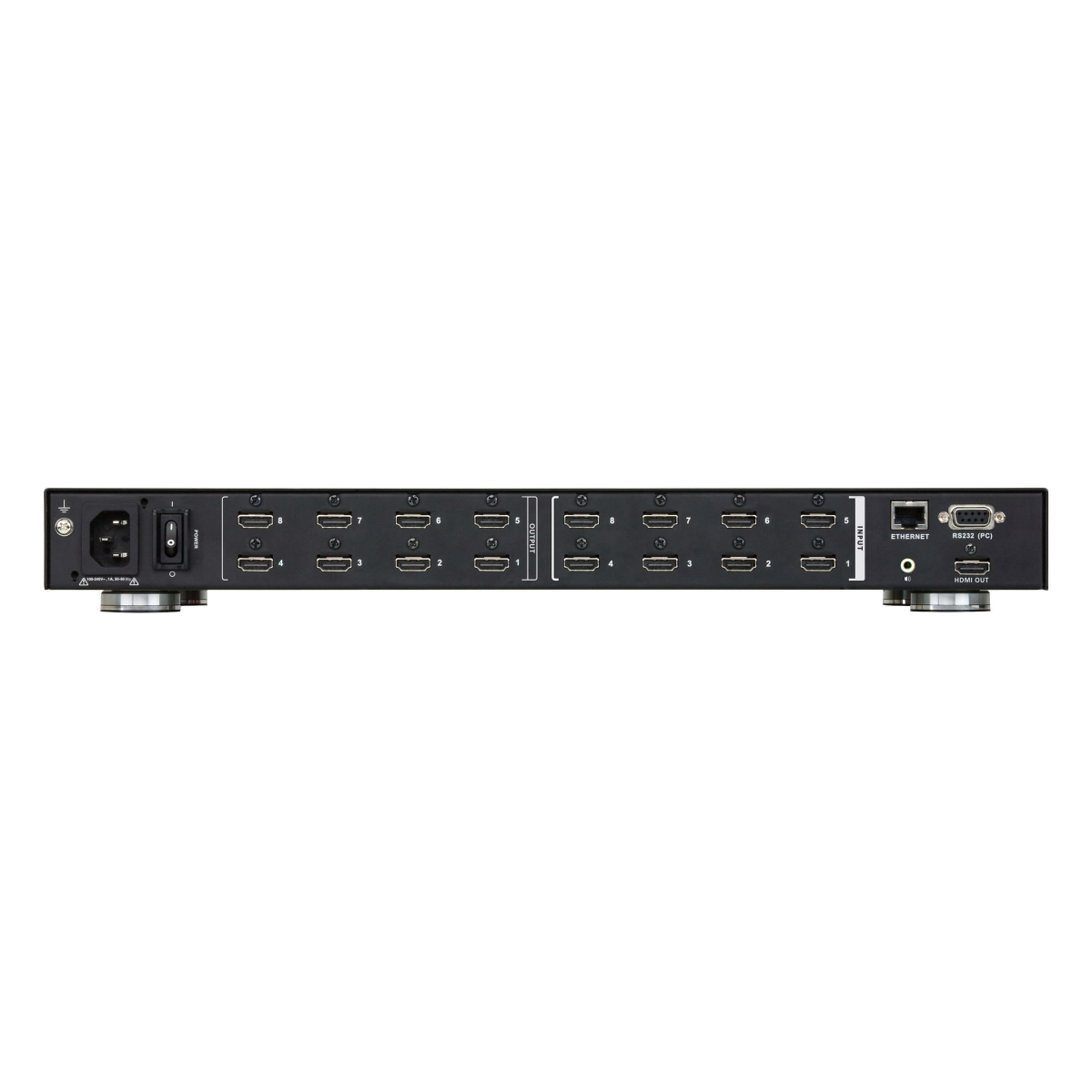

การเชื่อมต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 8 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5.0 m |
| Video Output | |
| Interfaces | 8 x HDMI Type A Female (Black) (Array Mode): 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 15 m |
| Video | |
| Max. Data Rate | 6.75 Gbps (2.25 Gbps Per Lane) |
| Max. Pixel Clock | 225 MHz |
| Compliance | HDMI (3D, Deep Color) HDCP 1.4 Compatible Consumer Electronics Control (CEC) |
| Max. Resolution | Up to 1080p |
| Max. Distance | Up to 15 m |
| Audio | |
| Output | 1 x Mini Stereo Jack Female (Green) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black) Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| Ethernet | 1 x RJ-45 Female |
| EDID Settings | EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support) |
| Connectors | |
| Power | 1 x 3-Prong AC Socket |
| Power | |
| Maximum Input Power Rating | 100-240 VAC; 50-60 Hz; 1.0A |
| Power Consumption | AC110V:58.1W:272BTU AC220V:56.6W:265BTU |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 5.54 kg ( 12.2 lb ) |
| Dimensions (L x W x H) | 43.24 x 37.82 x 4.40 cm (17.02 x 14.89 x 1.73 in.) |
| Carton Lot | 1 pc |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
| Input Resolutions | 1080P HDMI | 720 x 480p 60 Hz (4:3) / (16:9) |
| 640 x 480 @ 60/72/75 Hz | 1280 x 720p 60 Hz (16:9) | |
| 800 x 600 @ 56/60/72/75 Hz | 1920 x 1080i 60 Hz (16:9) | |
| 1024 x 768 @ 60/70/75 Hz | 1920 x 1080p 60 Hz (16:9) | |
| 1280 x 800 @ 60 Hz | 720 x 576p 50 Hz (4:3) / (16:9) | |
| 1280 x 1024 @ 60/75 Hz | 1280x720p 50Hz (16:9) | |
| 1366 x 768 @ 60 Hz | 1920 x 1080i 50 Hz (16:9) | |
| 1400 x 1050 @ 60 Hz | ||
| 1440 x 900 @ 60 Hz | ||
| 1600 x 1200 @ 60 Hz | ||
| 1680 x 1050 @ 60 Hz | ||
| 1920 x 1080 @ 60 Hz | ||
| 1920 x 1200 @ 60 Hz (Reduced Blanking) | ||
| 640 x 480p 60 Hz (4:3) |
อุปกรณ์ในชุด
- 1x HDMI Matrix Switch with Scaler
- 1x power cord
- 1x mounting kit
- 1x user instructions
