VW1608
กรุณาสอบถามทาง Line @macrocare
สินค้ามีจำนวนจำกัด
Availability date:

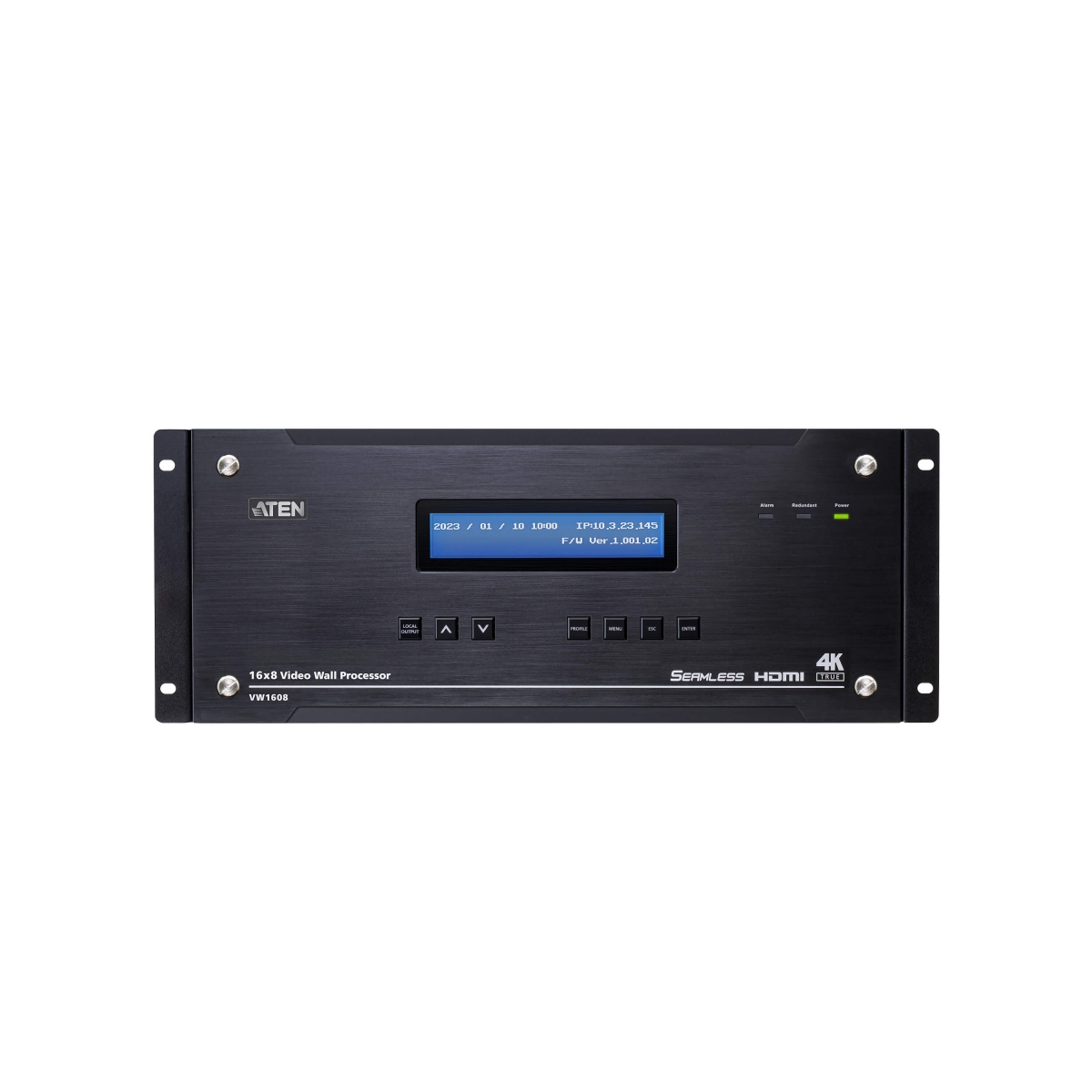

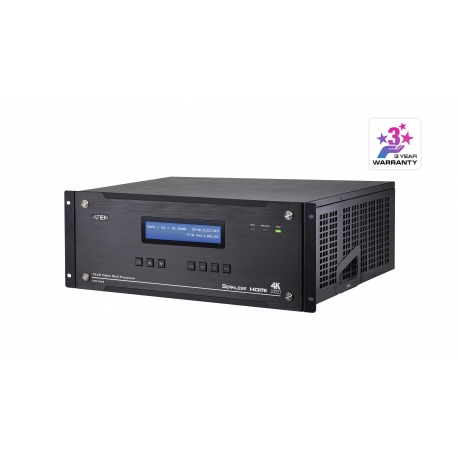

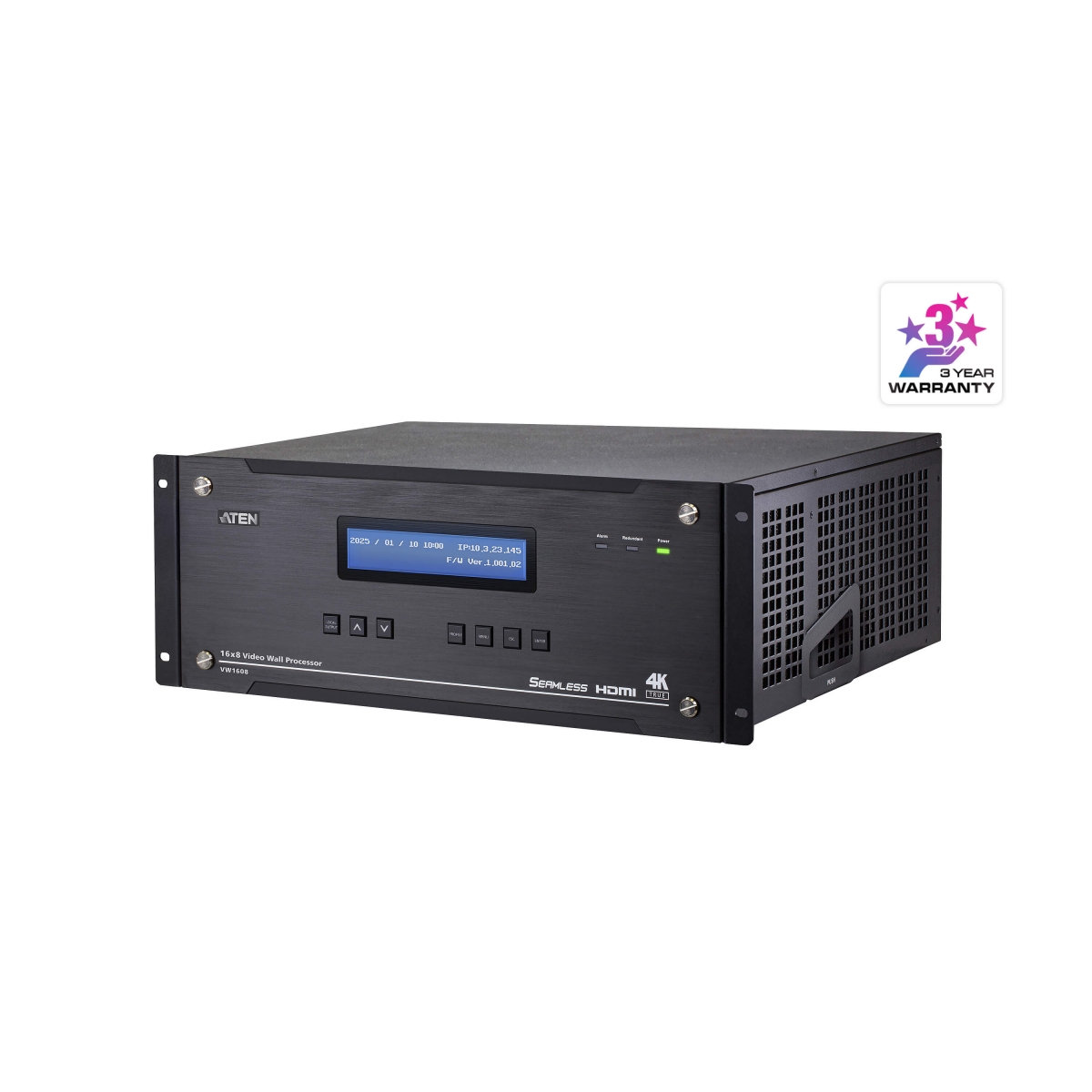

16 × 8 Modular Video Wall Processor
ผู้รับ: :
* ฟิลด์ที่จำเป็น
หรือ ยกเลิก

หากคุณกำลังมองหาวิธี เอาทีวีหลายจอมาต่อรวมกันเป็นภาพใหญ่ หรือ อยากแสดงภาพหลายแหล่งในจอเดียว สิ่งที่คุณต้องใช้คือ Video Wall Controller หรือ Video Wall Processor ซึ่งเป็นอุปกรณ์ ที่ทำหน้าที่ควบคุม และจัดการสัญญาณภาพจากหลายแหล่ง (Multiple Inputs) เพื่อแสดงผลบนหลายหน้าจอ (Multiple Displays) อย่างเป็นระบบ
ATEN VW1608 คือ Video Wall Processor ความละเอียด 4K แบบโมดูลาร์ ที่ออกแบบมาสำหรับการใช้งานระดับมืออาชีพ รองรับสัญญาณขาเข้าสูงสุด 16 อินพุต และแสดงผลได้ 8 เอาต์พุต ภายในตัวเครื่องขนาด 4U
เหมาะสำหรับองค์กรที่ต้องการ:

VW1608 รองรับความละเอียดระดับ 4K@60Hz (4:4:4) แบบแท้จริง ให้รายละเอียดภาพคมชัด สีสันแม่นยำในทุกแหล่งสัญญาณ ไม่ว่าจะเป็นการใช้งานแบบ รวมหลายจอเป็นจอเดียว (Video Wall) หรือการ แสดงหลายภาพในจอเดียว (Multi View / Split Screen) ก็ยังคงคุณภาพของภาพได้อย่างครบถ้วน และด้วยสถาปัตยกรรมฮาร์ดแวร์แบบ FPGA และเทคโนโลยี FrameSync ช่วยให้การแสดงผลเป็นไปอย่างราบรื่นต่อเนื่อง
จึงเหมาะกับงานที่ต้องการความแม่นยำสูง เช่น ระบบจอในห้องควบคุม หรือการแสดงผลหลายแหล่งสัญญาณพร้อมกัน
ตัวประมวลผลสามารถปรับความละเอียด (Upscale) และเพิ่มประสิทธิภาพของภาพให้เหมาะสมกับหน้าจอแสดงผลทุกประเภท ไม่ว่าจะเป็น LED, LCD หรือจอขนาดใหญ่หลายจอที่ต่อรวมกัน มั่นใจได้ว่าทุกพิกเซลบนหน้าจอ จะถูกแสดงผลอย่างคมชัด สม่ำเสมอ และเหมาะสมกับสภาพแวดล้อมการใช้งานในแต่ละพื้นที่

VW1608 ช่วยให้คุณใช้พื้นที่หน้าจอได้อย่างคุ้มค่าสูงสุด รองรับการ แสดงหลายภาพในจอเดียว (Multi View / Multi Window) และจัดการหน้าต่างได้อย่างอิสระ เหมาะสำหรับงานที่ต้องดูข้อมูลหลายแหล่งพร้อมกัน เช่น ระบบจอในห้องควบคุม หรือ Video Wall สำหรับองค์กร สามารถจัดเลย์เอาต์ได้หลากหลายรูปแบบ เช่น
ช่วยตอบโจทย์ผู้ที่ต้องการ:
นอกจากนี้ ยังรองรับการสร้าง Canvas ได้สูงสุดถึง 4 ชุดบน Video Wall โดยแต่ละชุดสามารถกำหนดแหล่งสัญญาณ ความละเอียด และรูปแบบการแสดงผลได้อย่างอิสระ เหมาะกับงานที่ต้องการความยืดหยุ่น และการแสดงผลแบบไดนามิก
รองรับการตัดขอบภาพ (Cropping) ได้อย่างแม่นยำระดับพิกเซล ช่วยให้สามารถเลือกแสดงเฉพาะส่วนสำคัญของเนื้อหาได้ตามต้องการ ช่วยเพิ่มความชัดเจนในการนำเสนอ และทำให้การแสดงผลบน Video Wall มีความน่าสนใจและตรงจุดมากยิ่งขึ้น เหมาะสำหรับการใช้งาน เช่น:

VW1608 ออกแบบด้วยโครงสร้างแบบโมดูลาร์ (Modular Architecture) ที่ช่วยให้สามารถเริ่มต้นระบบได้ง่าย และรองรับการขยายในอนาคต เหมาะสำหรับองค์กรที่กำลังวางแผน ระบบจอหลายจอ (Multi Screen Display) หรืออยาก รวมหลายจอเป็นจอเดียว (Video Wall) แบบค่อยเป็นค่อยไป
ตัวเครื่องขนาด 4U รองรับการติดตั้งการ์ดอินพุต 4 ช่อง และเอาต์พุต 2 ช่อง รองรับสัญญาณได้สูงสุด 16 อินพุต และ 8 เอาต์พุต ในเครื่องเดียว ช่วยให้การจัดการหลายแหล่งสัญญาณ และการแสดงผลบนหลายจอ เป็นเรื่องง่าย
ด้วยดีไซน์แบบโมดูลาร์ ผู้ใช้งานสามารถ:
ช่วยให้ระบบทำงานได้อย่างเสถียร เหมาะกับงานสำคัญ เช่น ห้องควบคุม (Control Room) หรือศูนย์สั่งการ พร้อมฟีเจอร์สำหรับงานที่ต้องทำงานต่อเนื่อง เช่น:
สำหรับผู้ที่ต้องการทำ Video Wall ขนาดใหญ่ หรือมีแผนขยายระบบในอนาคต VW1608 รองรับการเชื่อมต่อแบบ Daisy Chain ซึ่งช่วยให้สามารถเพิ่มจำนวนหน้าจอได้อย่างยืดหยุ่น สามารถเชื่อมต่ออุปกรณ์ได้สูงสุด 3 เครื่อง เพื่อรองรับการแสดงผลรวมถึง 24 หน้าจอ (24 Outputs) เหมาะสำหรับการใช้งาน เช่น:
นอกจากนี้ยังรองรับระบบสำรอง (Failover) เพื่อให้การแสดงผลยังคงทำงานได้ต่อเนื่อง แม้เกิดเหตุขัดข้องบางส่วน ช่วยเพิ่มความมั่นใจในการใช้งานระยะยาว และรองรับการลงทุนในทุกขนาดโปรเจกต์ได้อย่างยืดหยุ่น

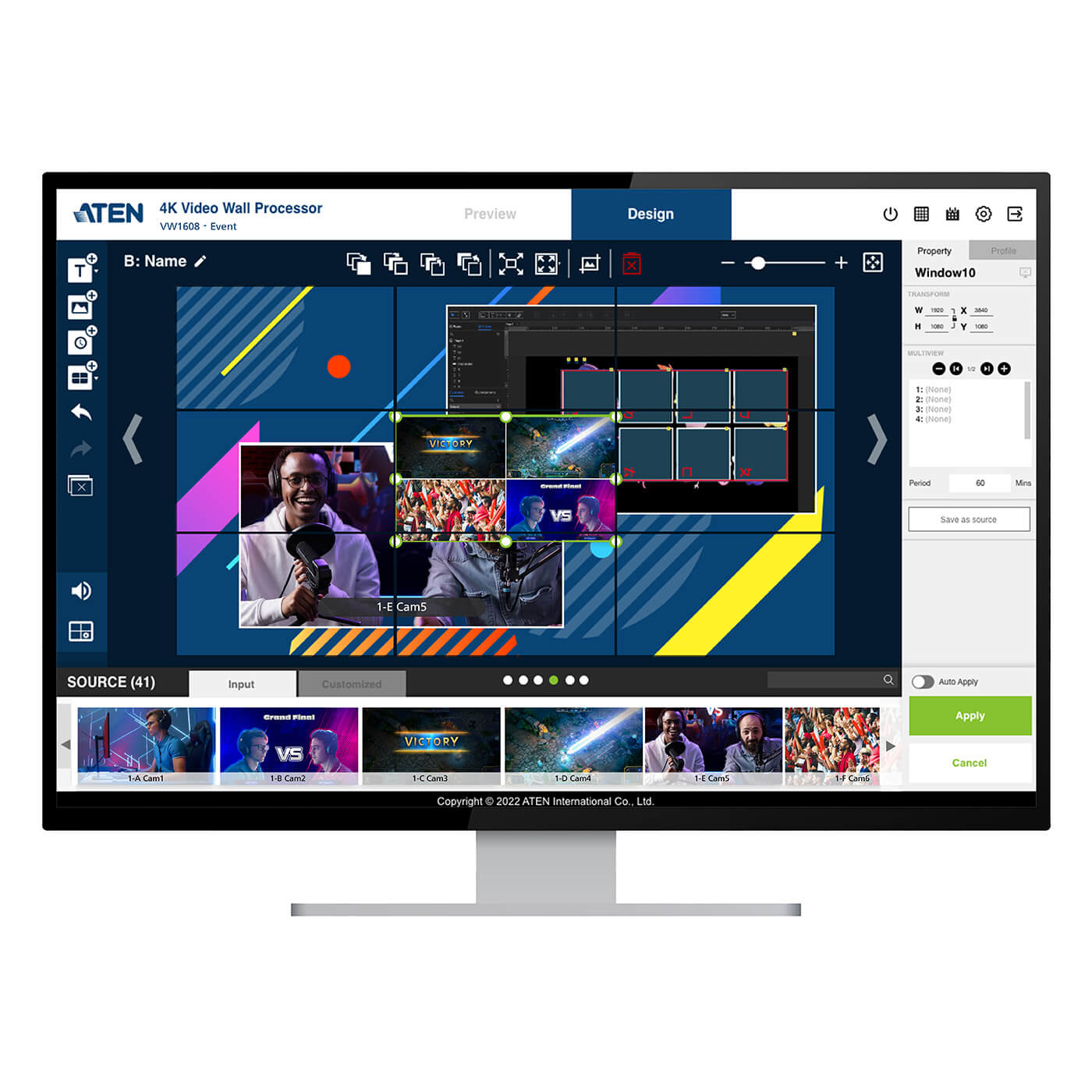

VW1608 ออกแบบมาให้การควบคุม ระบบจอหลายจอ (Video Wall) เป็นเรื่องง่าย แม้ไม่ใช่ผู้เชี่ยวชาญ โดยรองรับการจัดเลย์เอาต์หน้าจอแบบเรียลไทม์ผ่าน Web GUI ที่ใช้งานสะดวก เพียง Drag-and-drop (ลากและวาง) ก็สามารถปรับตำแหน่งภาพ จัด Layout หรือ แสดงหลายภาพในจอเดียว (Multi View / Split Screen) ได้ทันที
นอกจากนี้ ยังมีพอร์ต HDMI Output สำหรับแสดง Live Preview ช่วยให้ผู้ใช้งานสามารถ:
VW1608 รองรับการเชื่อมต่อกับระบบควบคุมภายนอก (Third-party) ผ่านโปรโตคอลมาตรฐาน เช่น RESTful API, Telnet และ RS-232 ช่วยให้สามารถ:
เหมาะสำหรับองค์กรที่ต้องการ ระบบ Video Wall ที่ควบคุมผ่านซอฟต์แวร์ และสามารถทำงานร่วมกับระบบอื่นได้อย่างยืดหยุ่น ทำให้การบริหารจัดการระบบซับซ้อนกลายเป็นเรื่องง่ายและมีประสิทธิภาพมากขึ้น

VW1608 ถูกออกแบบมาสำหรับงานที่ไม่สามารถหยุดได้ เช่น ระบบจอในห้องควบคุม (Control Room) หรือศูนย์สั่งการ ที่ต้องการความต่อเนื่องของภาพและข้อมูลตลอดเวลา เหมาะสำหรับองค์กรที่ต้องการ ระบบ Video Wall ที่เสถียรและเชื่อถือได้สูง ระบบสำรองอัตโนมัติ (Failover) ทำงานต่อเนื่องแม้เกิดปัญหา สามารถติดตั้ง VW1608 แบบทำงานคู่ (Dual System) เพื่อสร้างระบบ High Availability โดยรองรับ:
เมื่อเกิดปัญหากับเครื่องหลัก ระบบจะสลับไปยังเครื่องสำรองทันที ช่วยให้การแสดงผลบน Video Wall หลายจอ ยังคงทำงานต่อเนื่องโดยไม่สะดุด นอกจากนี้ ยังรองรับโมดูลแบบ Hot-swappable ที่สามารถถอดเปลี่ยนได้ โดยไม่ต้องปิดเครื่อง พร้อมระบบไฟสำรอง (Redundant Power) เพื่อเพิ่มความมั่นใจในทุกสถานการณ์
VW1608 รองรับการสำรองและกู้คืนการตั้งค่า (Automatic Configuration Backup) ช่วยลดความเสี่ยงจาก:
ทำให้ระบบ จอหลายจอ (Multi Screen Display) สามารถกลับมาทำงานได้อย่างรวดเร็ว และลด Downtime ได้อย่างมีประสิทธิภาพ

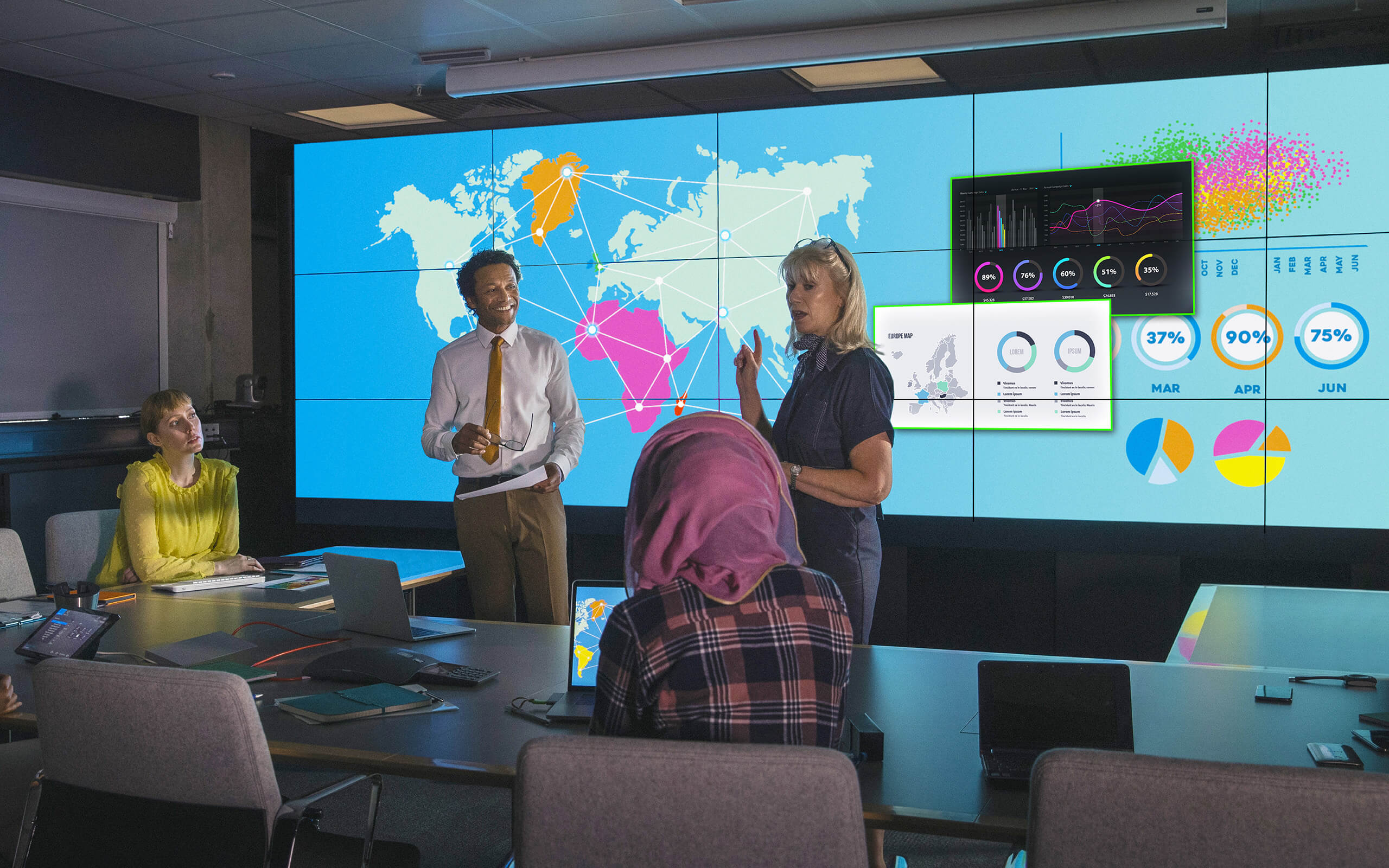

สำหรับการใช้งานในห้องบัญชาการ (War Room) ที่ต้องติดตามข้อมูลจำนวนมากพร้อมกัน VW1608 ช่วยให้การ แสดงหลายภาพในจอเดียว (Multi View) และการจัดการ ระบบจอหลายจอ (Video Wall) เป็นเรื่องง่ายและมีประสิทธิภาพ รองรับการแสดงผลจากหลายแหล่งสัญญาณ (Live Feeds) ไม่ว่าจะเป็นข้อมูลแผนที่, Dashboard, กล้องวงจรปิด หรือระบบวิเคราะห์ต่าง ๆ โดยสามารถจัด Layout หน้าจอได้อย่างอิสระ ทั้งแบบแบ่งจอหรือแสดงหลายหน้าต่างพร้อมกัน ช่วยให้เจ้าหน้าที่:
ด้วยระบบ Canvas หลายชุด (Multi Canvas) ยังสามารถแยกมุมมองการแสดงผลตามหน้าที่หรือทีมงานได้อย่างยืดหยุ่น เหมาะสำหรับสภาพแวดล้อมที่ต้องการการตัดสินใจอย่างรวดเร็ว

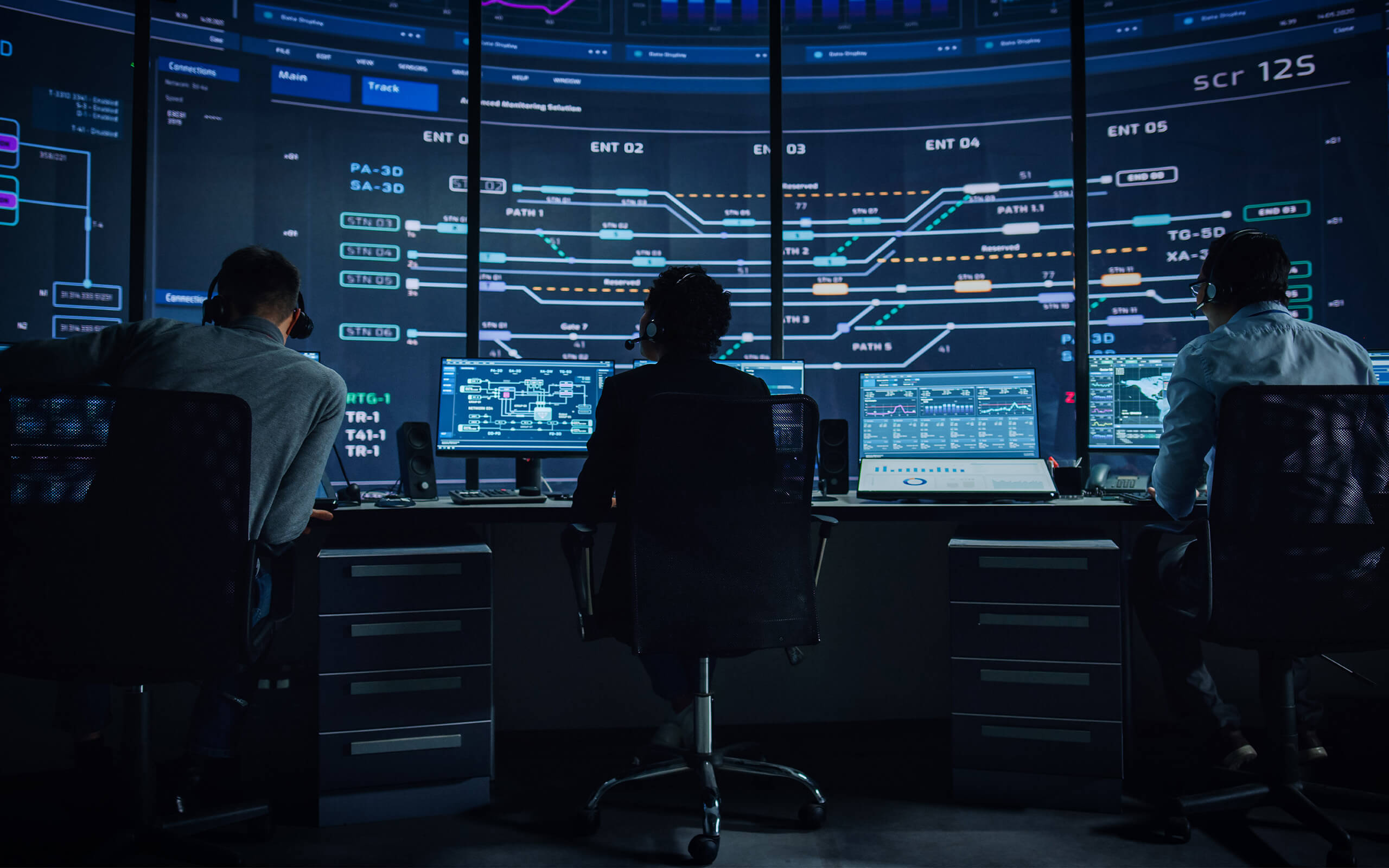

สำหรับการใช้งานในห้องควบคุมและห้องเฝ้าระวัง ที่ต้องติดตามข้อมูลจำนวนมากพร้อมกัน VW1608 ช่วยให้การ แสดงหลายภาพในจอเดียว (Multi View) และการจัดการ ระบบจอหลายจอ (Video Wall) เป็นไปอย่างมีประสิทธิภาพและแม่นยำ รองรับการสลับแหล่งสัญญาณความละเอียด 4K แบบเรียลไทม์ ไม่ว่าจะเป็นภาพจากกล้องวงจรปิด (CCTV), ระบบ Monitoring, Dashboard หรือข้อมูลจากหลายระบบ พร้อมรวมทุกข้อมูลไว้ในจอเดียวหรือ Video Wall ขนาดใหญ่ ช่วยให้ผู้ปฏิบัติงาน:
ด้วยระบบจัดการหน้าต่างที่ยืดหยุ่น และการรองรับ Canvas สูงสุด 4 ชุด ทำให้สามารถจัด Layout หน้าจอได้ตามลักษณะงาน เช่น แบ่งจอ, ซ้อนภาพ หรือแสดงหลายหน้าต่างพร้อมกัน
VW1608 รองรับระบบสำรอง (Redundancy) และการทำงานแบบ Failover ช่วยให้ระบบ Video Wall ในห้องควบคุม สามารถทำงานได้ต่อเนื่องตลอด 24 ชั่วโมง แม้เกิดเหตุขัดข้องบางส่วน ช่วยให้การแสดงผลข้อมูลสำคัญไม่สะดุด ลดความเสี่ยงในการพลาดเหตุการณ์สำคัญ และเพิ่มความมั่นใจในการใช้งานระดับ Mission-Critical เหมาะสำหรับ:

สำหรับการใช้งานในหอประชุม (Auditorium) ที่ต้องการการนำเสนอภาพขนาดใหญ่และคมชัด VW1608 ช่วยให้การ แสดงผลมัลติมีเดียความละเอียดสูง (4K) เป็นไปอย่างโดดเด่น พร้อมรองรับการ แสดงหลายภาพในจอเดียว (Multi View / Split Screen) ได้อย่างยืดหยุ่น รองรับการจัดเลย์เอาต์หน้าจอได้หลากหลายรูปแบบ ไม่ว่าจะเป็น:
ช่วยให้สามารถนำเสนอข้อมูลจากหลายแหล่ง เช่น วิดีโอ พรีเซนเทชัน หรือสัญญาณภาพต่าง ๆ ได้ในเวลาเดียวกัน โดยยังคงความคมชัดและความต่อเนื่องของภาพ จึงช่วยยกระดับการนำเสนอในหอประชุมให้มีความชัดเจน น่าสนใจ และสามารถควบคุมการแสดงผลได้อย่างมืออาชีพ เหมาะสำหรับผู้ที่ต้องการ:

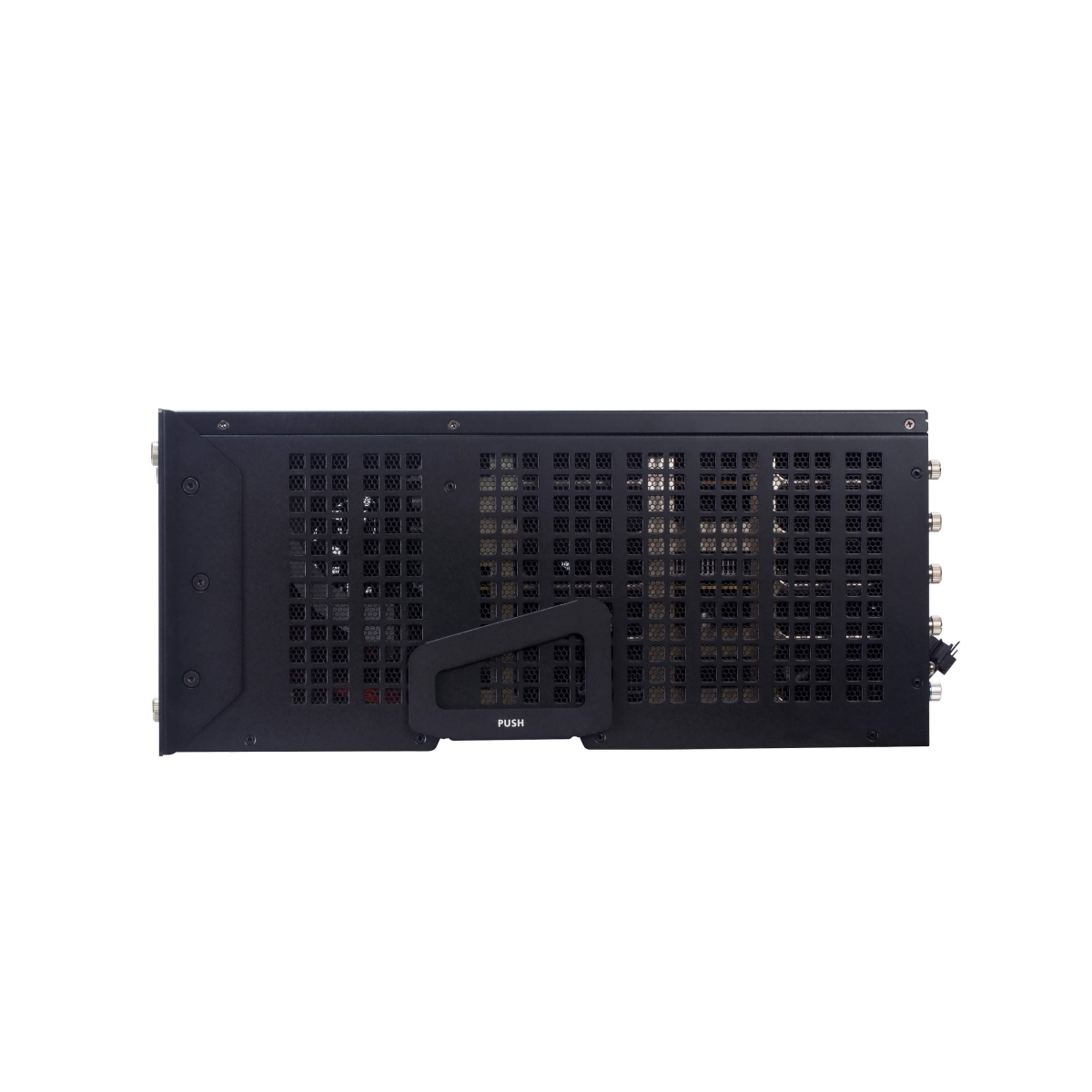

ตัวเครื่องโมดูลาร์ขนาด 4U: มาพร้อมช่องเสียบการ์ดจำนวนมากเพื่อการควบคุมและขยายระบบที่ยอดเยี่ยม
รองรับพอร์ตเชื่อมต่อ: รองรับพอร์ต HDMI ขาเข้าสูงสุด 16 พอร์ต และขาออกสูงสุด 8 พอร์ต
กะทัดรัดแต่ทรงพลัง: เหมาะสำหรับระบบ LED Video Wall ในสภาพแวดล้อมระดับ Mission-Critical ขนาดเล็กถึงกลาง

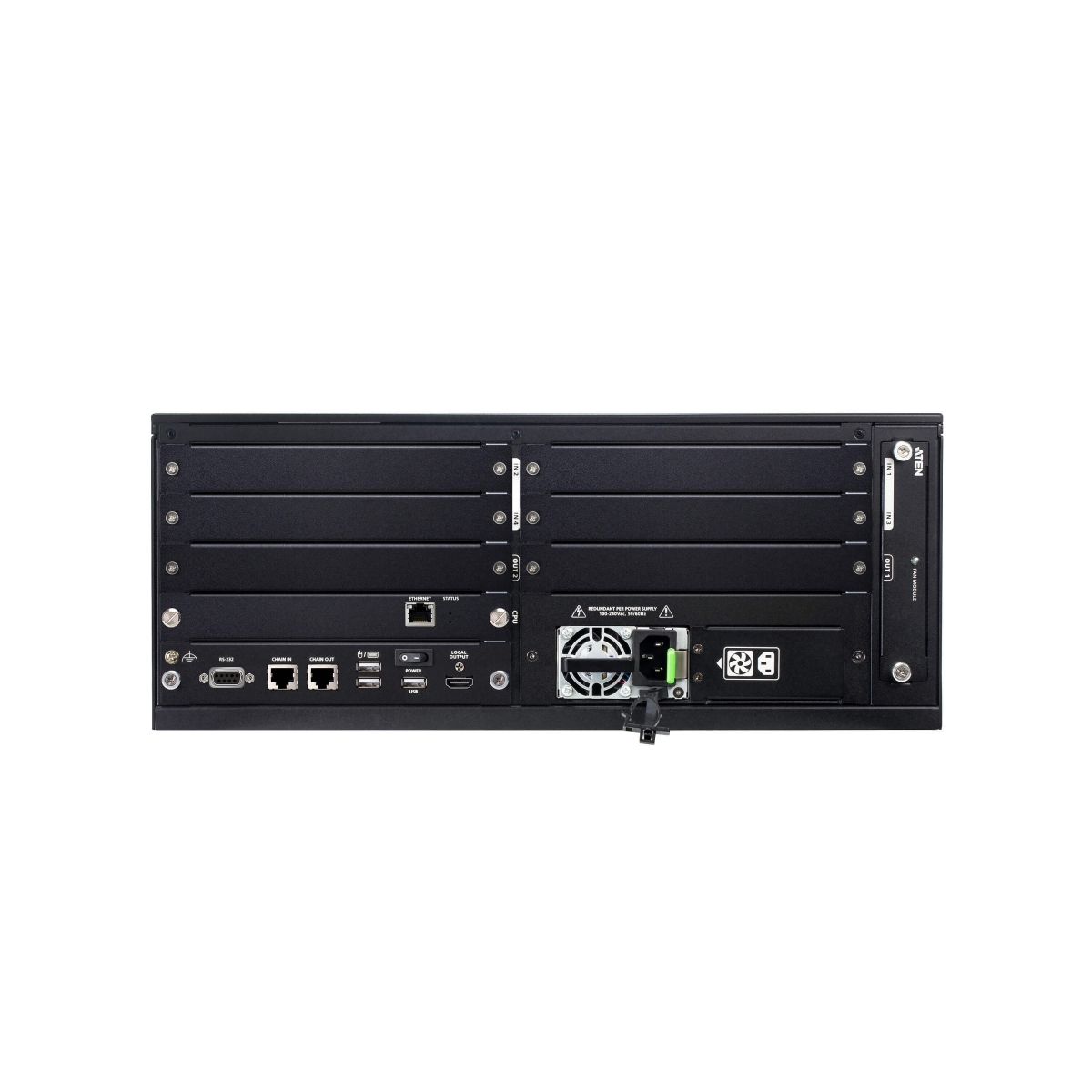

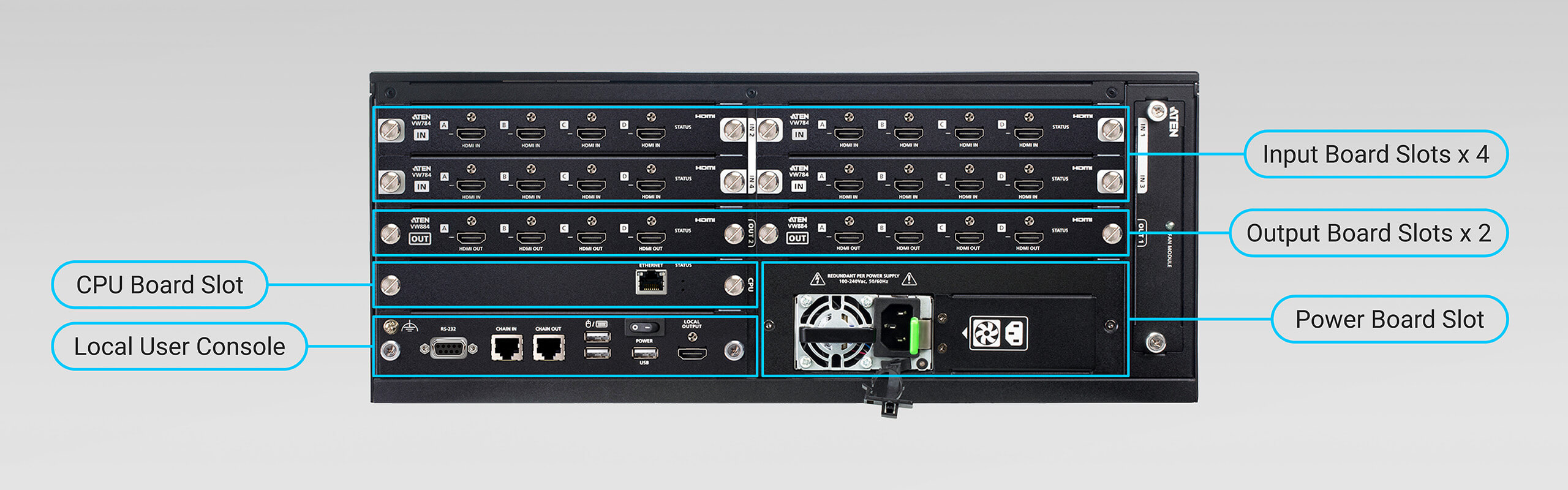

ความยืดหยุ่นของบอร์ดโมดูลาร์: มีช่องเสียบทั้งหมด 7 สล็อต (4 ช่องอินพุต, 2 ช่องเอาต์พุต และ 1 ช่อง CPU) รองรับการปรับแต่งที่หลากหลายและการอัปเกรดในอนาคต
สถาปัตยกรรม FPGA: รองรับอินพุต True 4K, สลับแหล่งสัญญาณได้แบบไร้รอยต่อเกือบ 0 วินาที และส่งสัญญาณออกโดยไม่มีความหน่วง
True 4K@60Hz (4:4:4): รองรับการปรับความละเอียด (Upscaling) ให้ภาพคมชัดแม่นยำ ไม่ว่าจะใช้จอ LED, LCD, DLP หรือจอขนาดใหญ่ประเภทใดก็ตาม
ถอดรหัสสัญญาณ IP (H.265 / H.264): รองรับช่องสัญญาณความหนาแน่นสูง (ผ่าน VW754) เหมาะสำหรับห้องควบคุมการเฝ้าระวัง

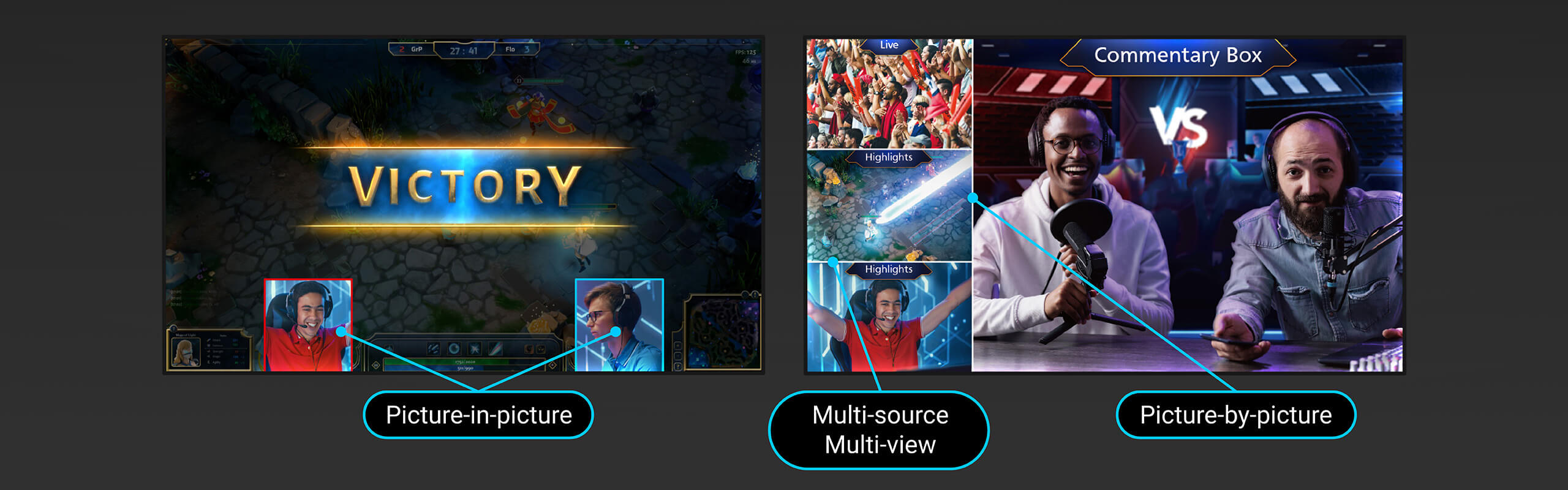

ระบบจัดการ Video Wall ขั้นสูง: จัดการหน้าต่างภาพได้ง่าย ทั้งการตัดขอบ (Cropping), การวางซ้อน (Overlapping), PBP, PIP และระบบชดเชยขอบจอ (Bezel Compensation)
รองรับหลายความละเอียด: สามารถใช้งานร่วมกับจอแสดงผลที่มีความละเอียดต่างกันได้ในระบบเดียว

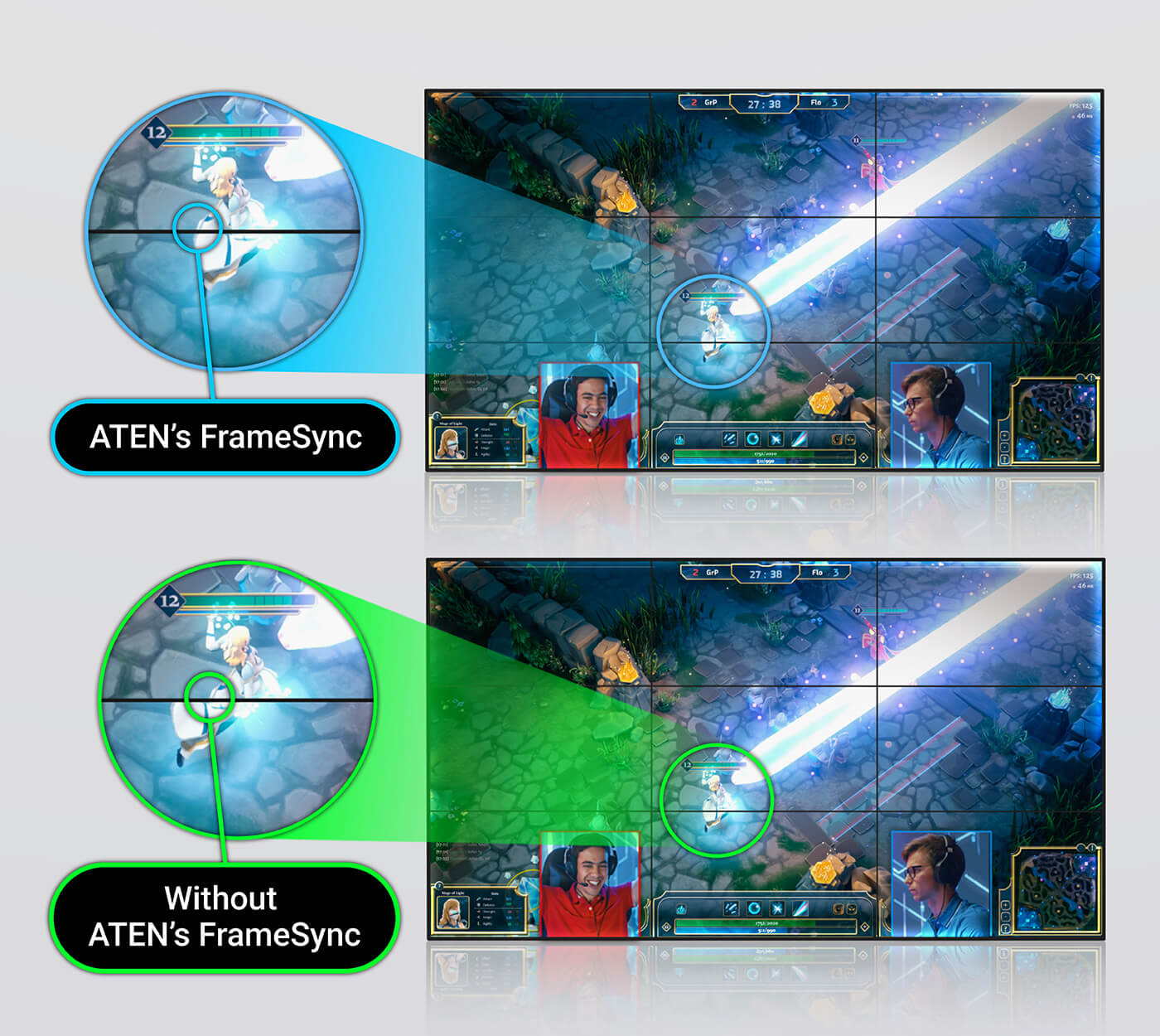

FrameSync: มั่นใจได้ว่าทุกสัญญาณขาออกจะซิงโครไนซ์กัน ป้องกันภาพฉีกขาด (Tearing) และเฟรมไม่ตรงกัน
EDID Expert™: เลือกค่า EDID ที่เหมาะสมที่สุดเพื่อให้เปิดเครื่องได้ราบรื่น แสดงผลคุณภาพสูง และใช้ความละเอียดที่ดีที่สุดในทุกหน้าจอ
ปรับแต่งได้หลากหลาย: ใส่โลโก้, ปรับโทนสี, แสดงปฏิทิน, นาฬิกา และข้อความวิ่ง (Scrolling text) ได้ตามต้องการ

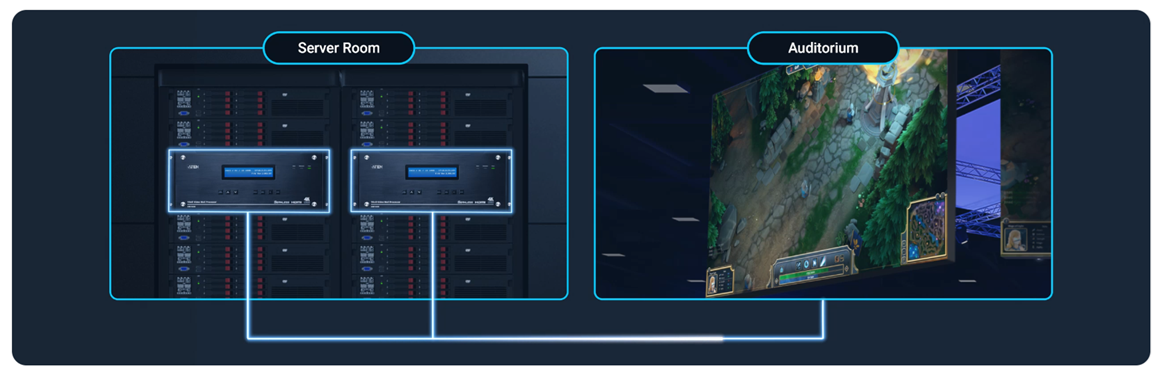

โหมดสำรอง (Backup Mode): เชื่อมต่อ VW1608 สองเครื่องแบบ Daisy Chain โดยเครื่องสำรองจะจำลองการตั้งค่าทั้งหมดไว้แบบเรียลไทม์ และเข้าทำงานแทนทันทีหากเครื่องหลักขัดข้อง
โหมดขยายระบบ (Expansion Mode): เชื่อมต่อได้สูงสุด 3 เครื่อง รองรับจอแสดงผลได้ถึง 24 เอาต์พุต โดยควบคุมผ่านเครื่องหลักเพียงเครื่องเดียว และรักษาความซิงโครไนซ์ของสัญญาณภาพให้แม่นยำทุกเฟรม
ระบบสำรองอุปกรณ์หลัก (Component Redundancy): มาพร้อมบอร์ดควบคุม CPU แบบ Hot-standby, แหล่งจ่ายไฟสำรองคู่ (2 สล็อต) รวมถึงบอร์ด I/O และโมดูลพัดลมแบบ Hot-swappable (ถอดเปลี่ยนได้โดยไม่ต้องปิดเครื่อง)
การควบคุมโดยตรง: ผ่านพอร์ต RS-232 / Ethernet และปุ่มกดที่หน้าตัวเครื่อง
Local HDMI Output: ตรวจสอบสัญญาณอินพุตและเลย์เอาต์ของวิดีโอวอลล์ได้แบบเรียลไทม์ (สูงสุด 1080p) จากหน้าจอเดียว
การควบคุมระยะไกล: ผ่าน Web GUI, Telnet และ SSH เพื่อดูตัวอย่างภาพอินพุต จัดวางเนื้อหา และจัดการ Canvas ได้สูงสุด 4 ชุด
Multiview: ตรวจสอบแหล่งสัญญาณในรูปแบบเลย์เอาต์ 2x2 หรือ 4x4 จากหน้าจอเดียว
การเชื่อมต่อระบบภายนอก: รองรับ ATEN Control System และอุปกรณ์แบรนด์อื่น (Third-party) ผ่าน RS-232 / Ethernet / RESTful API
พอร์ต USB Type-A ในตัว: สำหรับเปลี่ยนภาพพื้นหลังของวิดีโอวอลล์และอัปเกรดเฟิร์มแวร์

| Board Input | 4 x Slot, up to 16 4K inputs (Note: top 2 Slots can used for Function Board) |
| Board Output | 2 x Slot, up to 8 True 4K outputs |
| Video Input | |
| Interfaces | Depends on which I/O board is inserted |
| Video Output | |
| Interfaces | Local Output: 1x HDMI Type A Female (Black) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No |
| Ethernet | Connector: 1 x RJ-45 Female |
| USB | 3 x 1 x USB Type A Male (White) Note: Currently the USB ports support storage and firmware upgrade. |
| EDID Settings | EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support) |
| Communication | |
| Daisy Chain Ports | RJ45 x2 |
| Connectors | |
| Power | 1 x 3-Prong AC Socket |
| Power (Optional) | Redundancy, Optional Hot Swap PSU |
| Power | |
| Maximum Input Power Rating | 100-240 VAC; 50-60Hz; 10A |
| Power Consumption | AC110V:550W:326BTU/h AC220V:550W:324BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Dimensions (L x W x H) | 48.20 x 46.61 x 17.67 cm (18.98 x 18.35 x 6.96 in.) |
| Weight | 11.65 kg ( 25.66 lb ) |
| Rack Height (U Spaces) | 4U |
| Carton Lot | 1 pc |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
