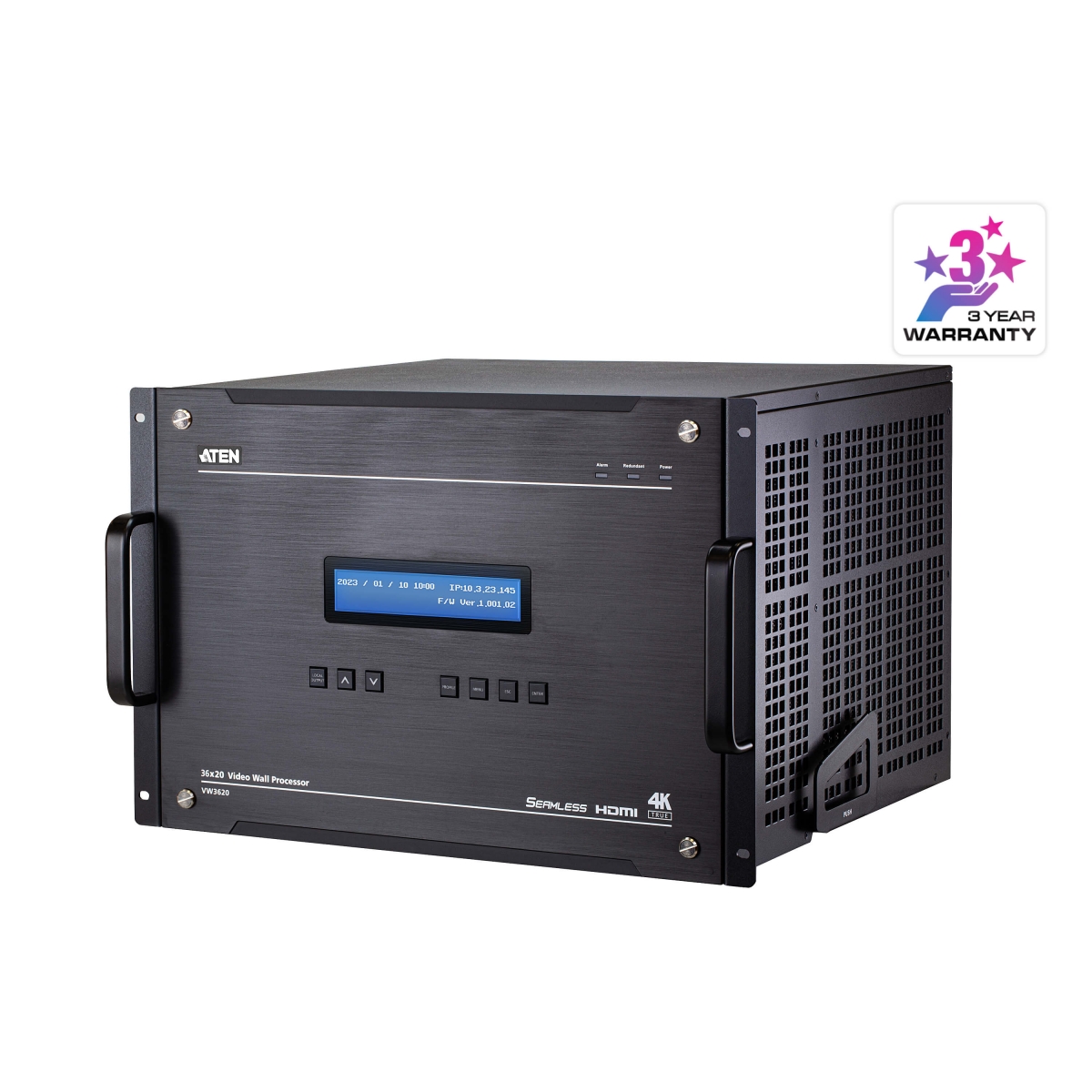

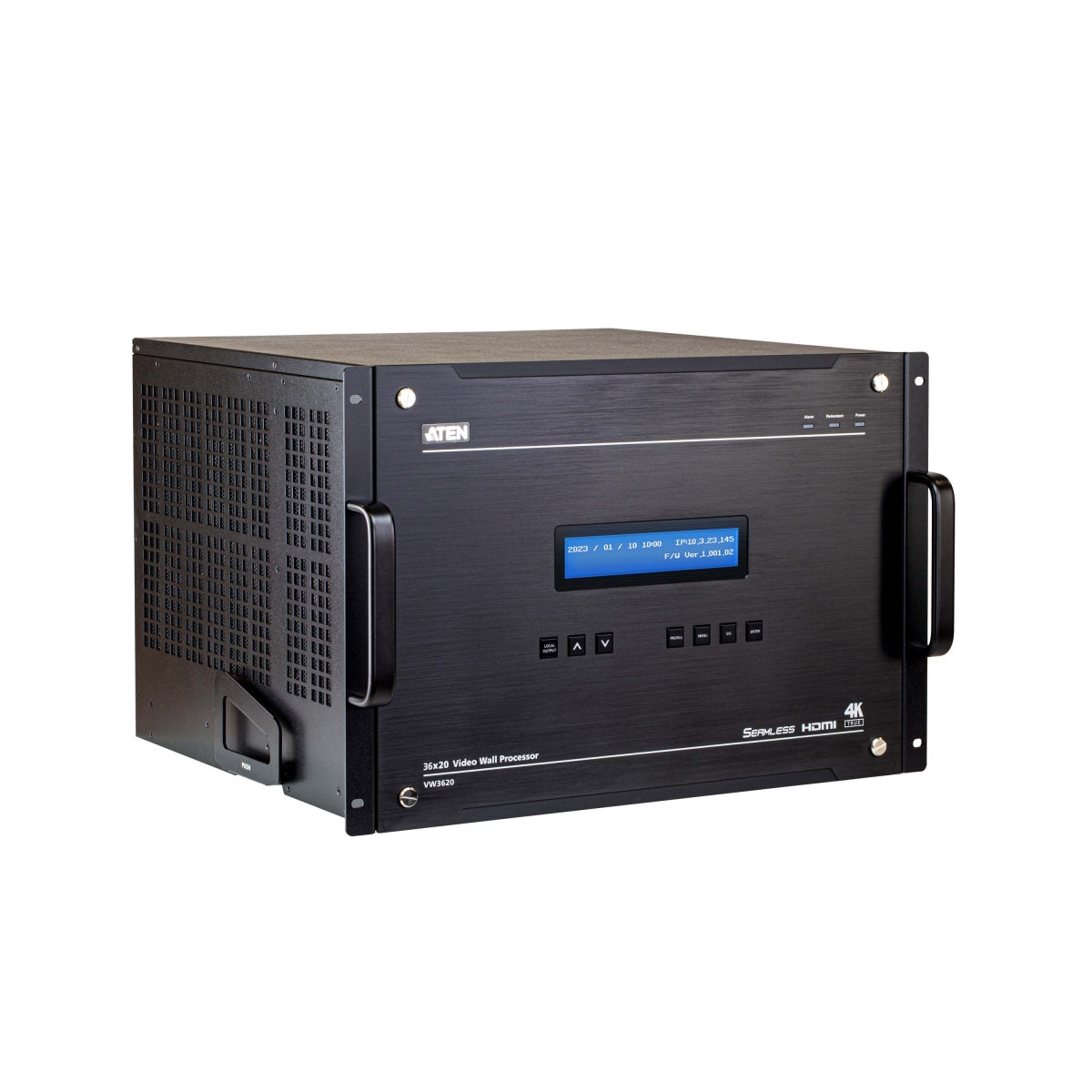

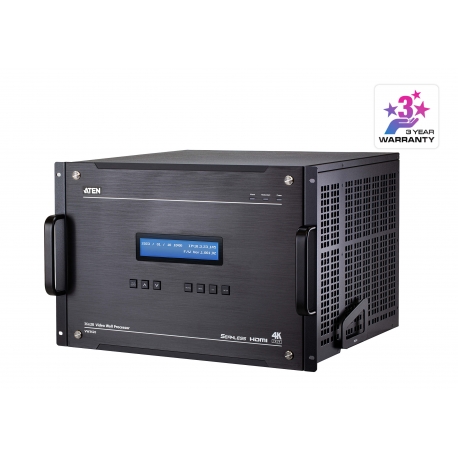

36 x 20 Modular Video Wall Processor
VW3620
- video wall controller processor modular design ที่รองรับ 36 in 20 out
- จัดวาง layout ได้อิสระ ผ่าน Web GUI เพียงคลิกลากวาง
- รองรับ 4K60 4:4:4
- ใส่ภาพพื้นหลัง, ข้อความวิ่ง, โลโก้ และ วันเวลาได้
- รองรับ custom resolution สำหรับ LED application
รับประกัน 3 ปีเต็ม
Spec sheet
Seamless Switch, 4K60 4:4:4 Visual Excellence, 36-in/20-out Modular Scalability
The ATEN VW3620 is a high-performance True 4K hardware-based video wall processor distinguished by its unparalleled capability to seamlessly deliver HDMI sources up to 4K60 4:4:4, ensuring flawless real-time video and impeccable image quality without any delays or frame loss. Engineered with a modular architecture for exceptional scalability within a compact 7U frame, the ATEN VW3620 boasts 7 input slots, 5 output slots, and 2 function board slots, accommodating up to 36 input sources and 20 display terminals. Its remarkable flexibility also makes it the perfect choice for seamless integration with LED video walls, delivering pixel-by-pixel precision for mission-critical applications.

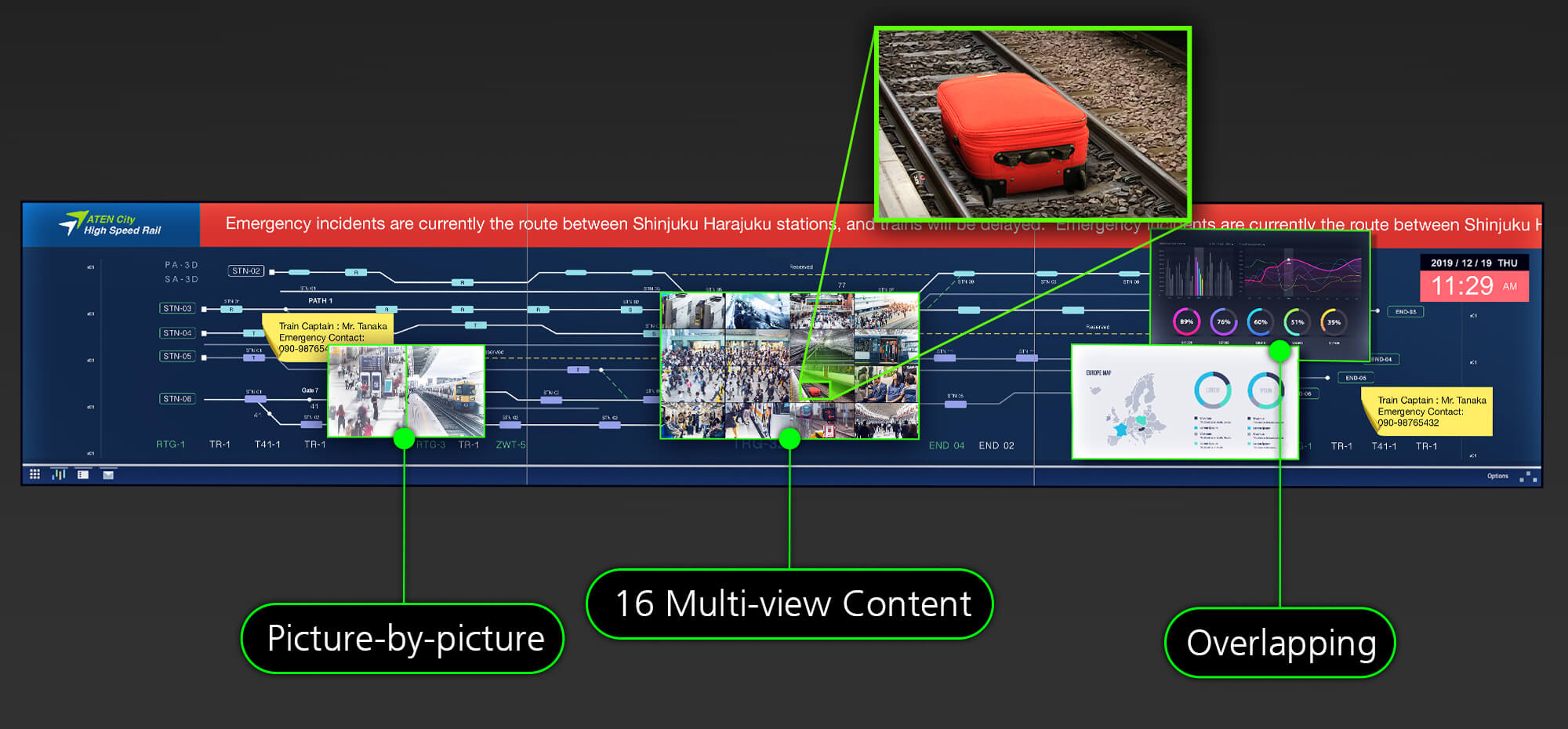

Multi-view Efficiency and Pixel-Perfect Cropping
The VW3620 optimizes screen real estate and enhances productivity by allowing easy window management via overlapping, picture-by-picture, and picture-in-picture configurations. Up to four 4K windows can be overlaid, and up to 16 content streams can be multi-viewed per display to achieve accurate information visualization across multiple displays with bezel compensation. Furthermore, video content can be pixel-perfectly cropped as desired, with specific details emphasized, for a more engaging viewing experience.

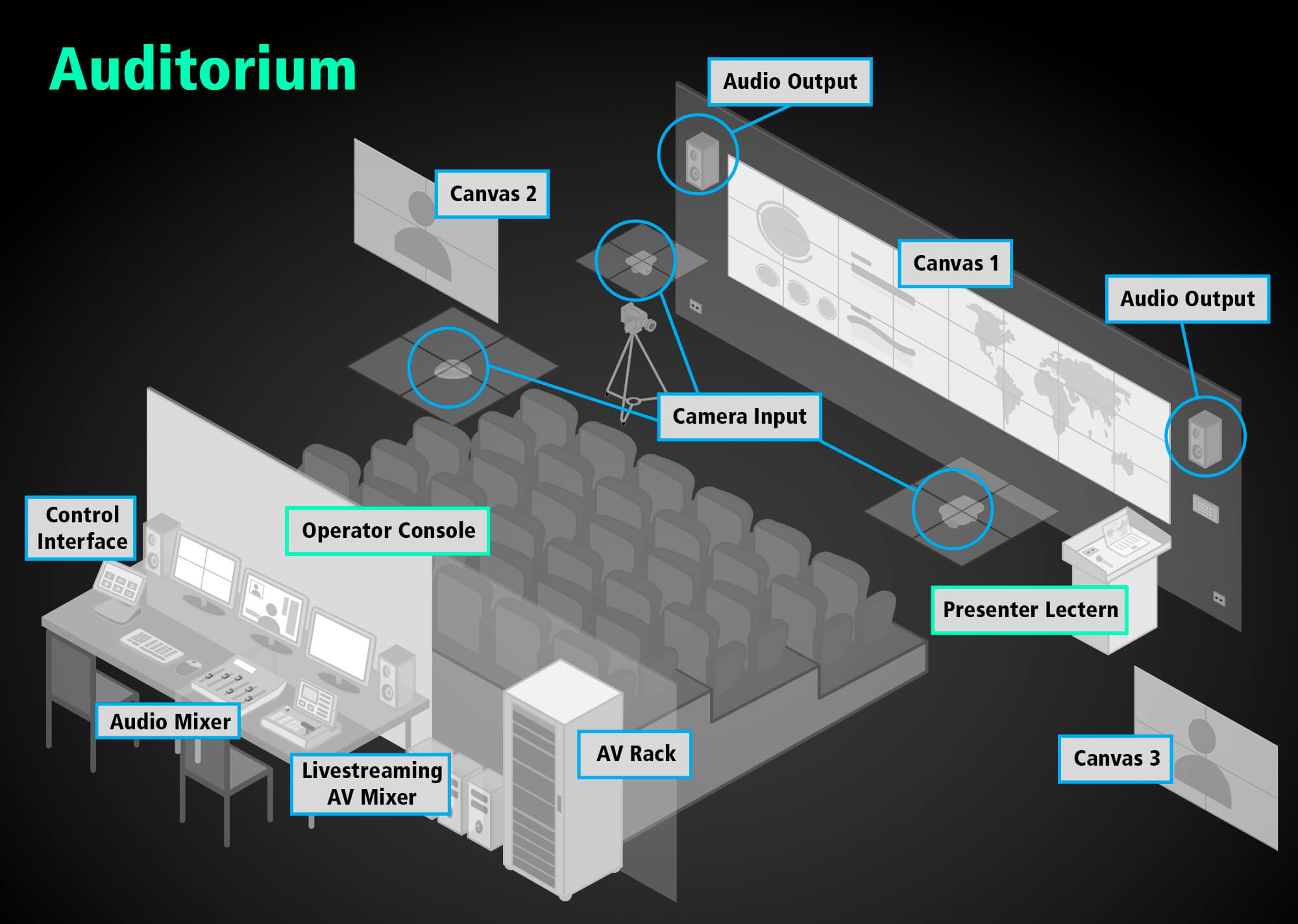

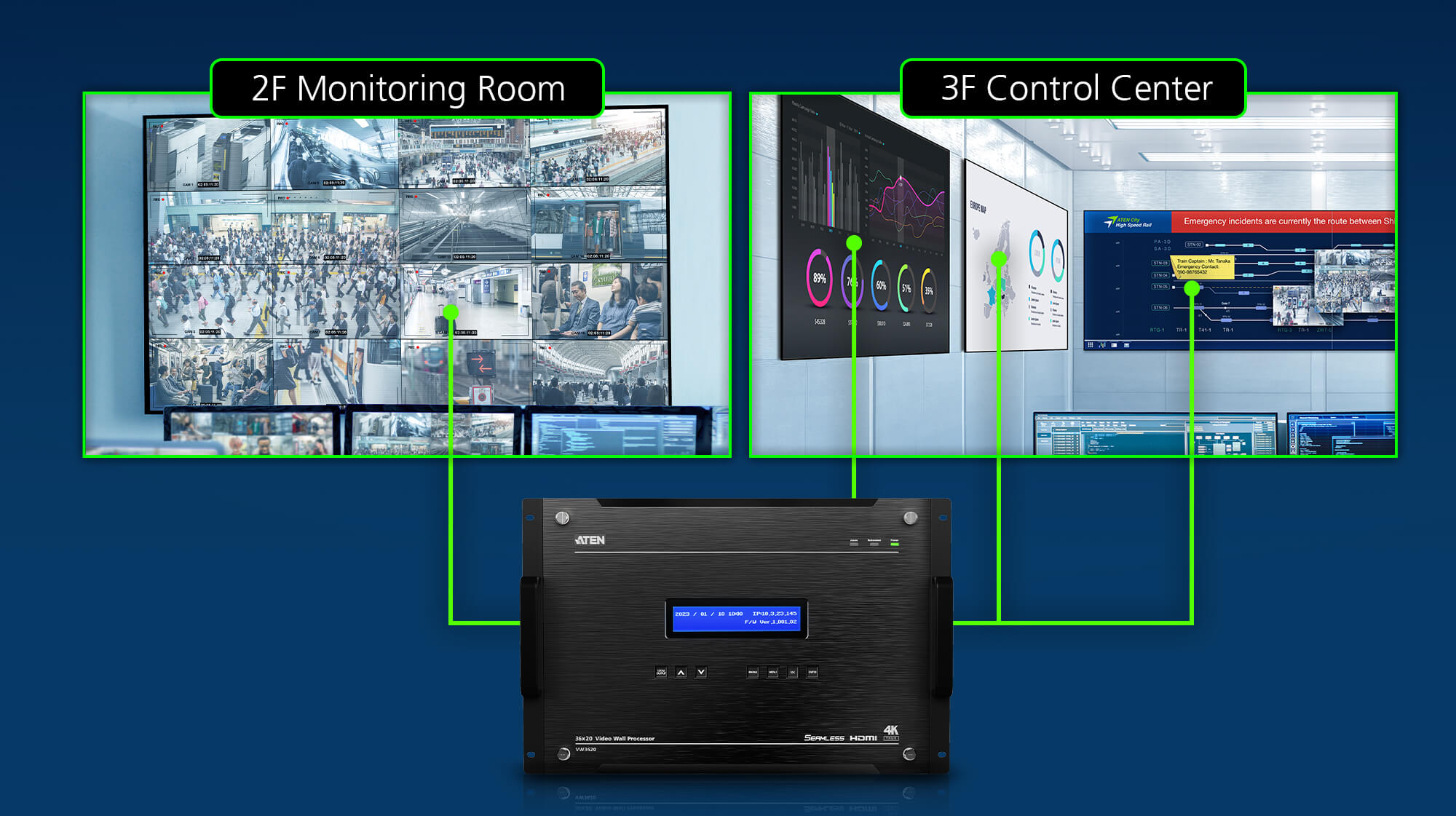

Captivating Video Walls with Independent Canvases and Customizable Backgrounds
By allocating up to 4 distinct canvases within a video wall, the VW3620 allows for easy management and display of video content exactly as required. Each canvas can be customized for dynamic, tailored presentations with diverse sources, resolutions, and layouts. Furthermore, independent video walls depicting unique scenes can be created using differently-scaled background images up to True 4K.
Unlock Unparalleled Clarity with Vivid True 4K Support
Seamless 8K display accommodates up to four 4K60 sources simultaneously for an immersive visual experience, unlocking unparalleled visual clarity in content representation for enhanced data analysis, decision-making, and productivity.

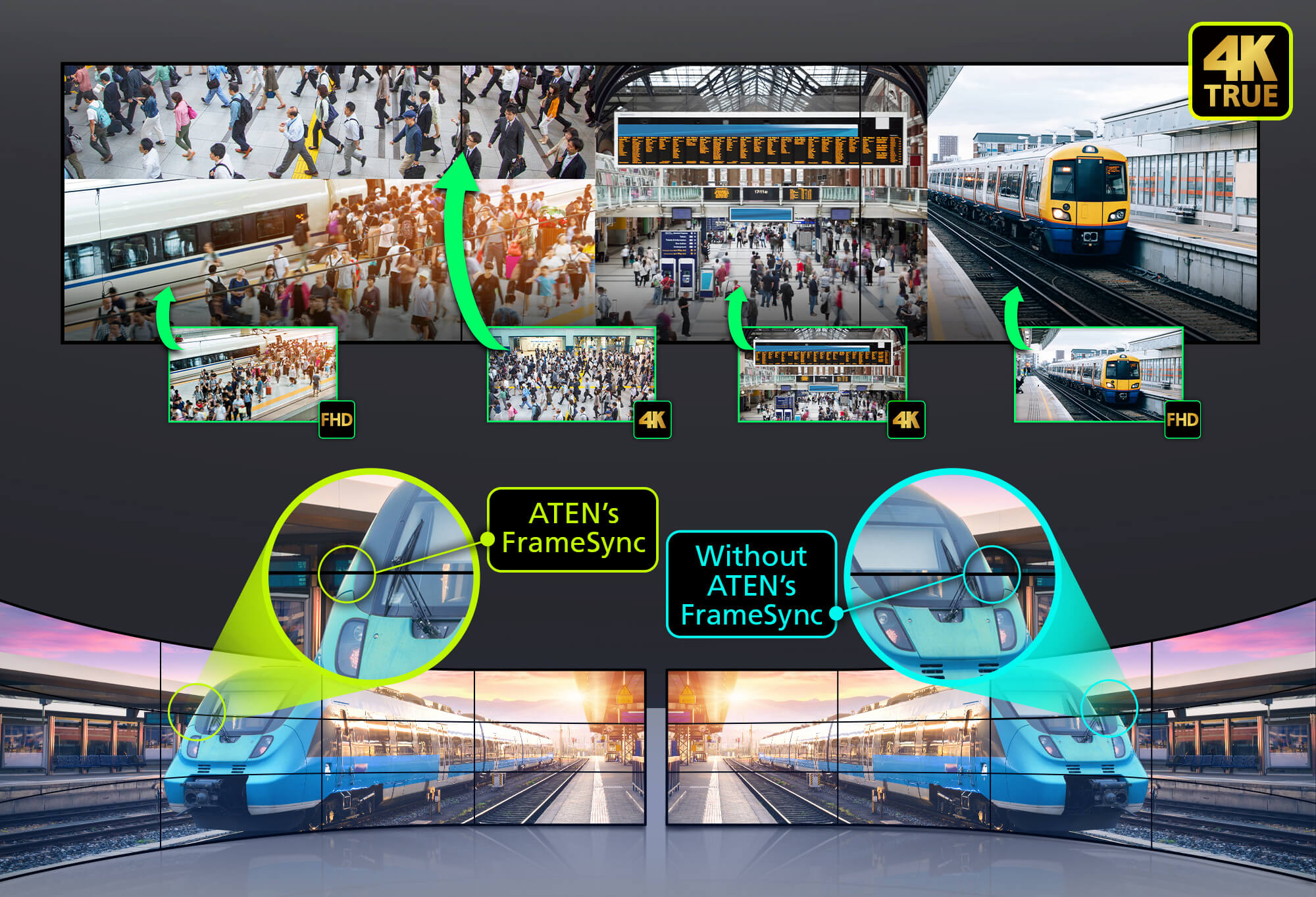

FPGA-enabled Scaler and FrameSync Capability for Smooth Playback
For pristine image quality, the built-in high-performance scaler, powered by ATEN's FPGA technology, delivers flawless scaling of diverse input sources to any desired output resolution across multiple displays, ensuring seamless, delay-free, and lossless content delivery. Furthermore, ATEN's FrameSync technology ensures synchronized output for smooth, tear-free playback, even for high-speed content.

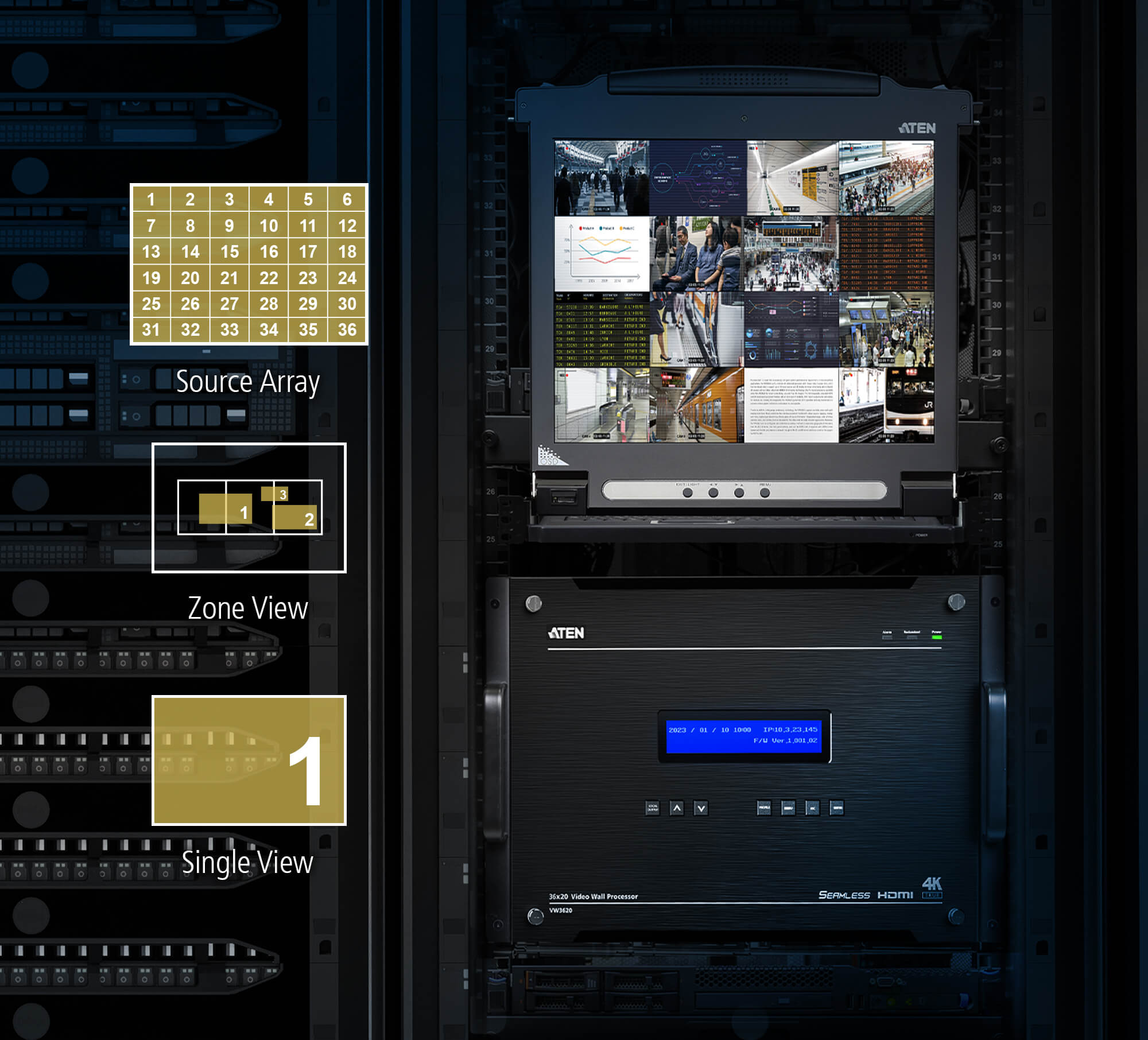

Maximizing System Uptime through Efficient Local Site Management
Experience efficient management and real-time monitoring of local resources that are crucial for maintaining optimal performance and reliability, guaranteeing immediate detection of potential issues, enabling swift responses while minimizing downtime.
Instant and Complete Control at Your Fingertips
Video wall management is effortless and straightforward via a user-friendly web-based GUI, allowing for intuitive, real-time remote monitoring and complete control over your visual environment. The video wall can serve various purposes with customizable logos, scrolling text, and floating memos for added context and information, all of which can be previewed easily on specific windows to ensure clarity and enhance decision-making.

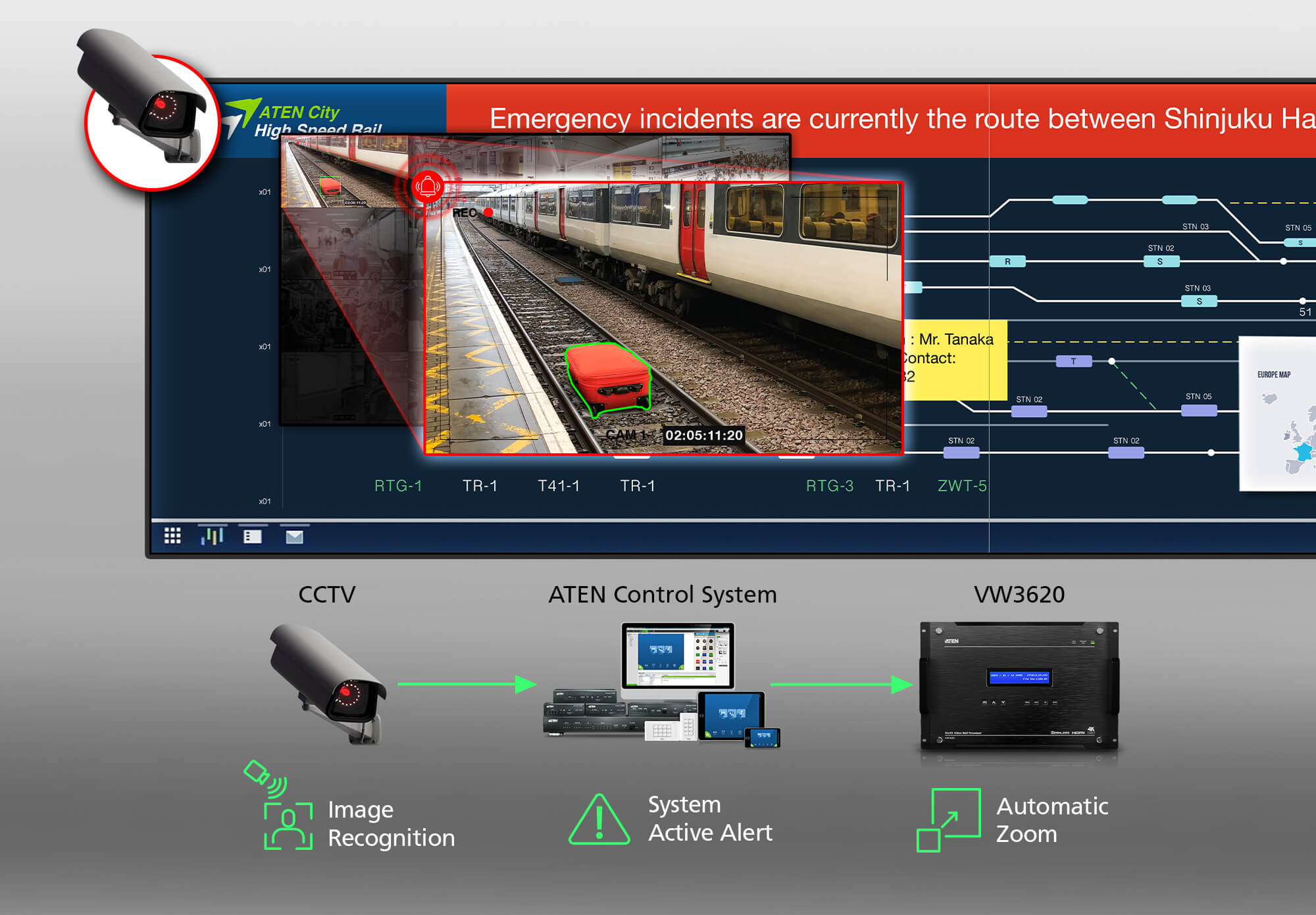

Smooth System Integration and Heightened Situational Awareness

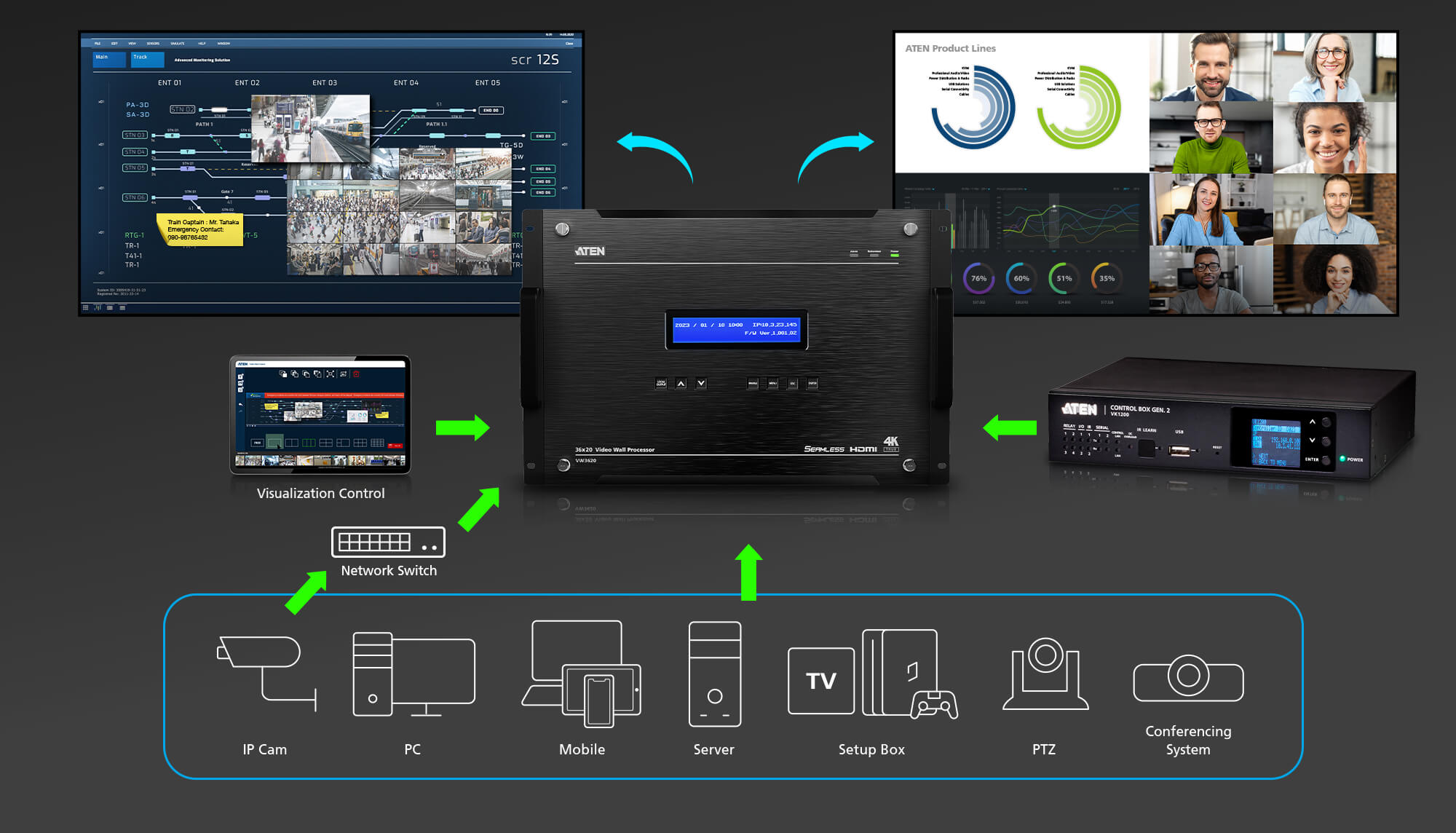

Beyond its exceptional visualization and control capabilities, the VW3620 seamlessly integrates with both ATEN and third-party control systems through RS-232, Telnet, and Restlink APIs, ensuring compatibility with your existing infrastructure for a unified workflow. Moreover, the VW3620 enhances situational awareness by automatically magnifying critical incident alerts, empowering more effective crisis management.
Applications

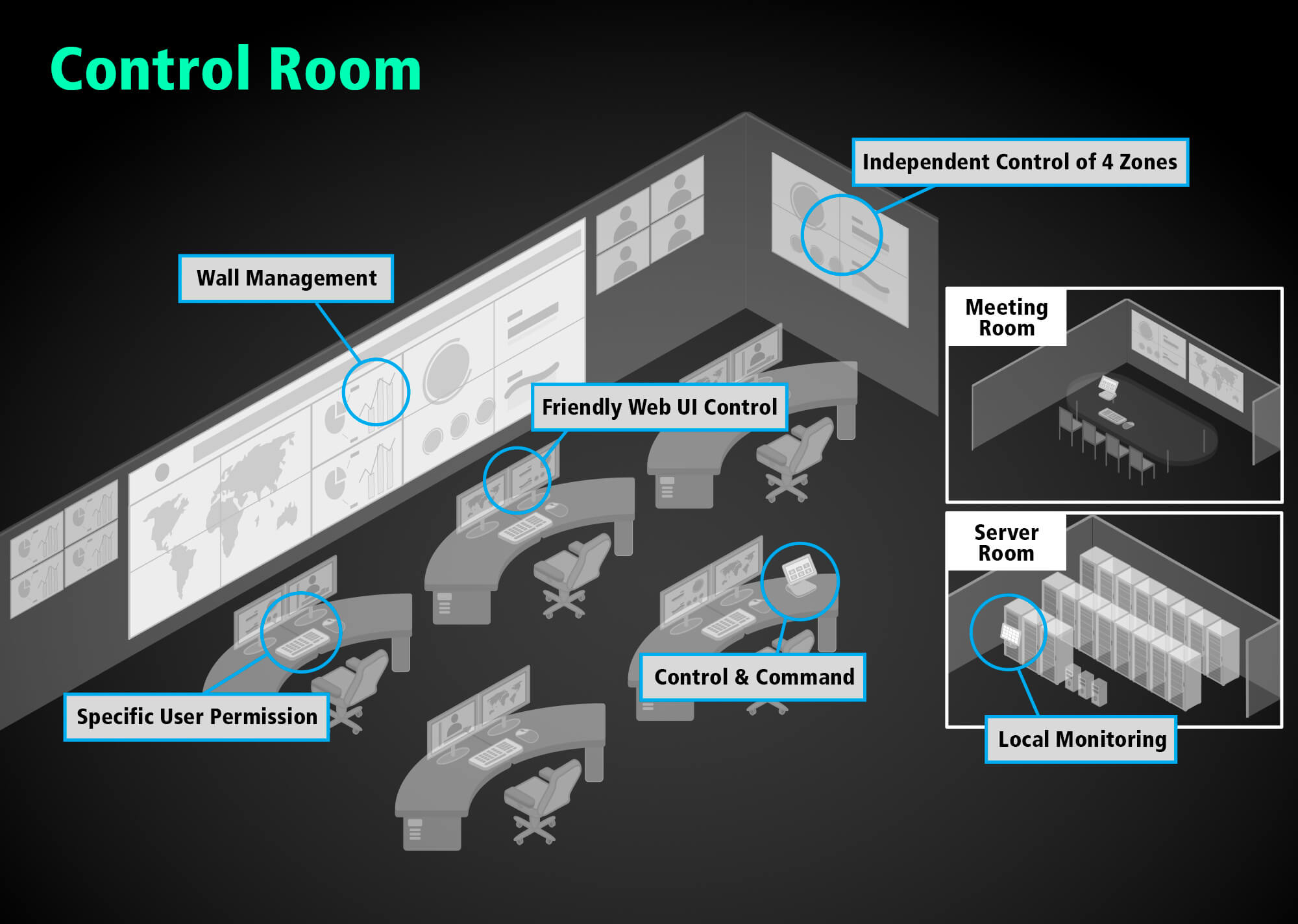

Beyond its technical prowess, the VW3620 excels in a wide range of applications. From control rooms, command simulation centers, transportation hubs, corporate boardrooms, to broadcasting studios, auditoriums, museums and exhibitions, the VW3620’s intuitive design facilitates the analysis of complex data, streamlines decision-making processes, and promotes collaborative efforts with ease.

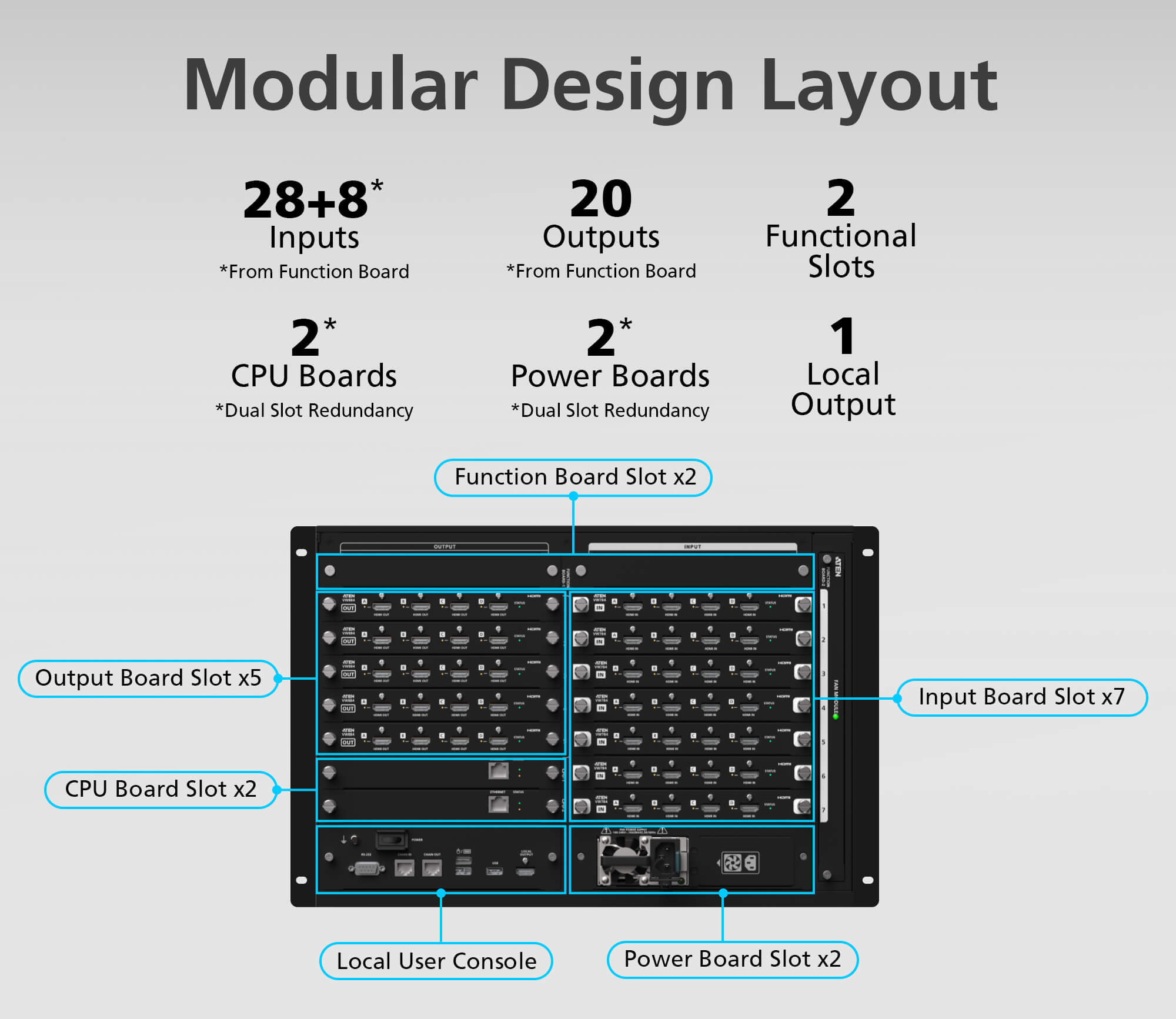

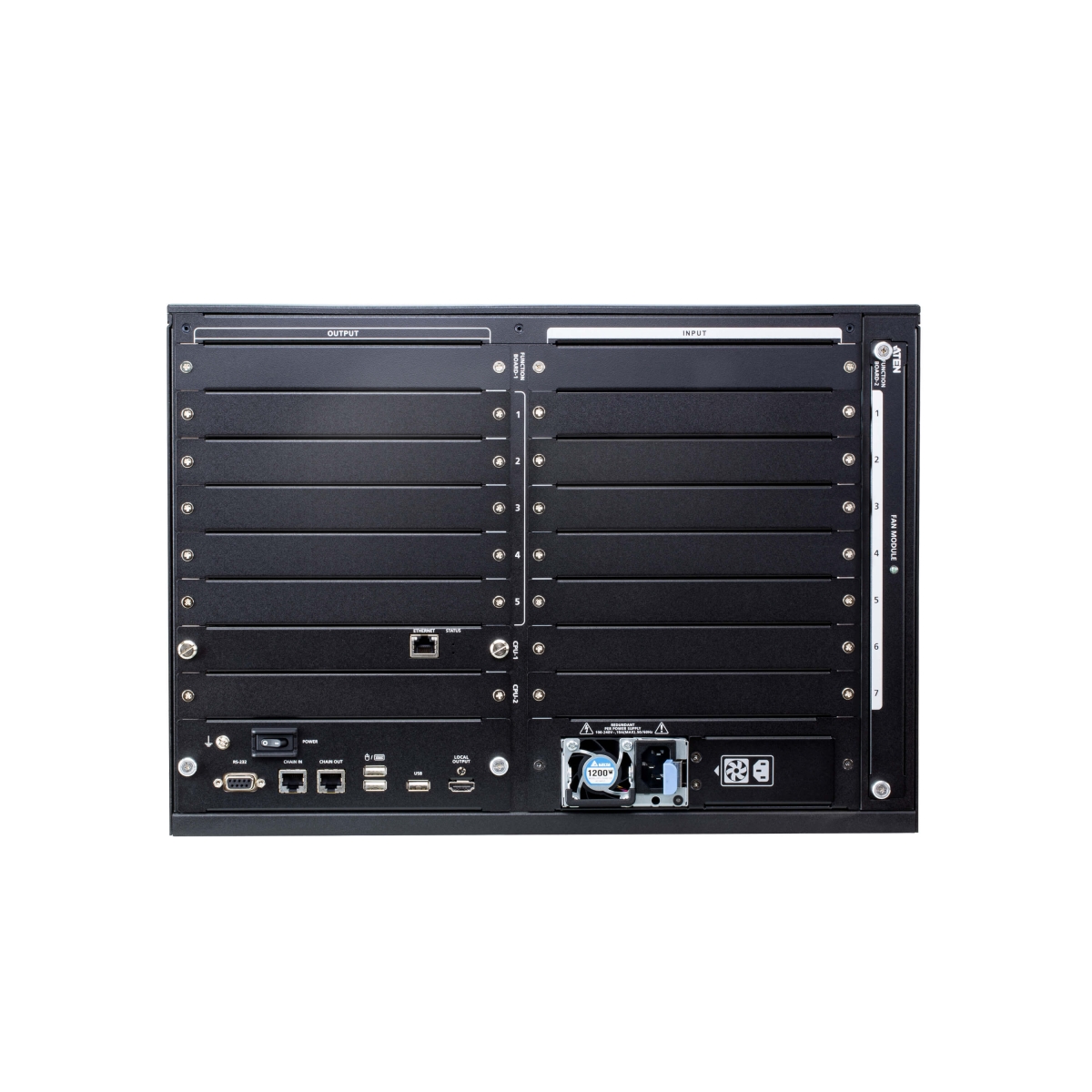

Specifications
| Board Input | 7 x Slot, up to 32 4K inputs |
| Board Output | 5 x Slot, up to 20 4K outputs |
| Function | 2 x Slots for Function Board, can also used as Input Slot |
| Video Input | |
| Interfaces | Depends on which I/O board is inserted |
| Video Output | |
| Interfaces | Local Output: 1x HDMI Type A Female (Black) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No |
| Ethernet | Connector: 1 x RJ-45 Female |
| USB | 3 x Keyboard (TBD) / Mouse(TBD) /FW upgrade & Storage |
| EDID Settings | EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support) |
| Communication | |
| Daisy Chain Ports | RJ45 x2 |
| Connectors | |
| Power | 1 x 3-Prong AC Socket |
| Power (Optional) | Redundancy, Optional Hot Swap PSU |
| Power | |
| Maximum Input Power Rating | 100-240 VAC; 50-60Hz; 10A |
| Power Consumption | AC110V:573.4W:2720BTU/h AC220V:555.4V:2636BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Dimensions (L x W x H) | 48.20 x 45.80 x 30.98 cm (18.98 x 18.03 x 12.2 in.) |
| Weight | 16.21 kg ( 35.7 lb ) |
| Rack Height (U Spaces) | 7U |
| Carton Lot | 1 pc |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Diagram
Package contents
- 1 x VW3620 36 × 20 Modular Video Wall Processor
- 1 x power module
- 1 x power cord
- 1 x cable strap
- 1 x user instructions
