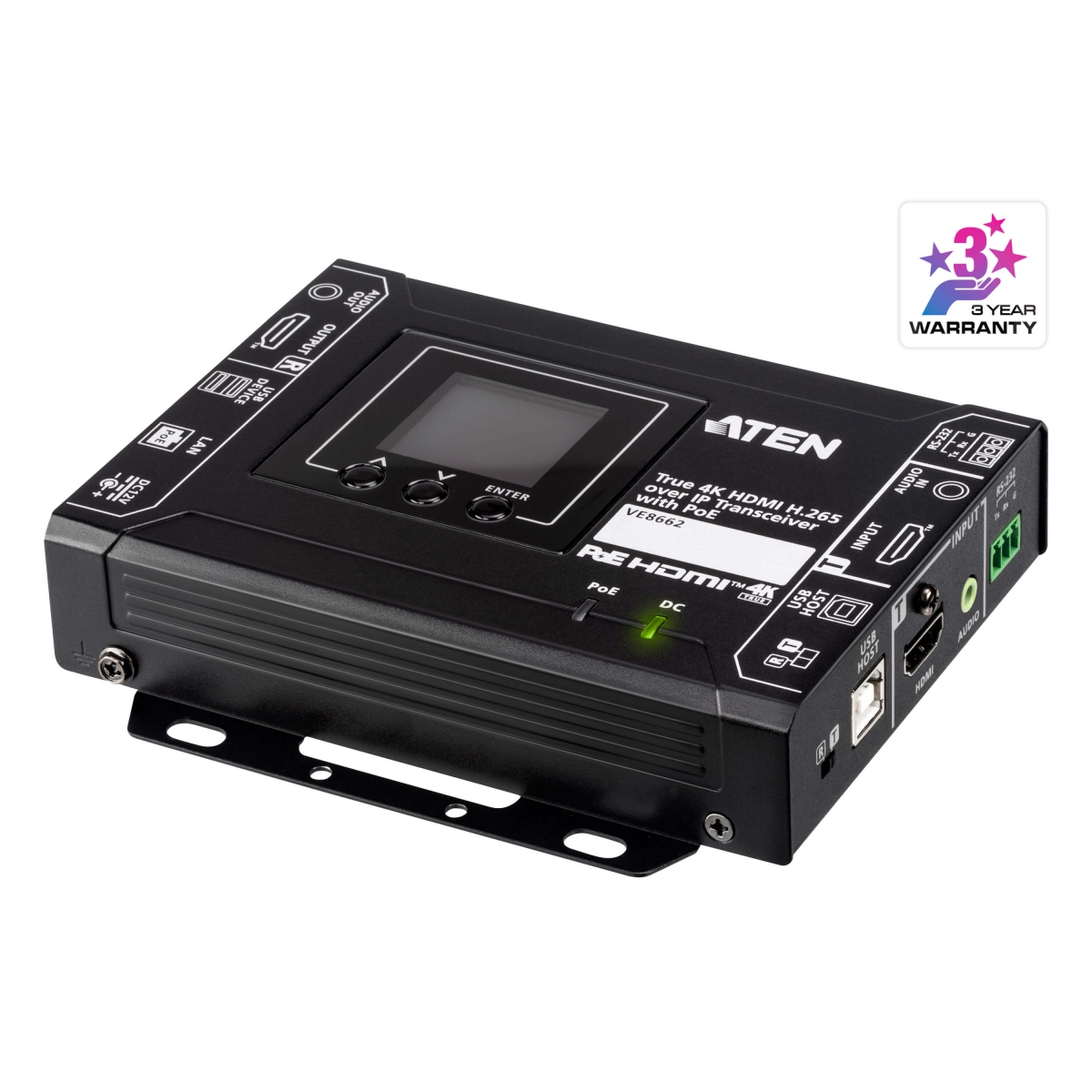

True 4K HDMI H.265 over IP Transceiver with PoE
VE8662
-
ส่งสัญญาณวิดีโอระดับ True 4K, เสียง, USB และ RS-232 ผ่านเครือข่าย Ethernet
-
รองรับการสลับสัญญาณแบบ AV Matrix และการตั้งค่าจอแสดงผลแบบวิดีโอวอลล์
-
แหล่งจ่ายไฟสองทาง ทั้งแบบ PoE และ DC-in เพื่อให้ระบบมีความเสถียรด้วยการสำรองพลังงาน
-
ควบคุมได้หลากหลายช่องทาง ผ่านปุ่มกด, เว็บ GUI, RS-232, Telnet / Reslink หรือการสลับ KVM จากระยะไกล
รับประกัน 3 ปีเต็ม
Spec sheet
VE8662 True 4K HDMI H.265 over IP Transceiver with PoE มาตรฐานใหม่สำหรับการส่งสัญญาณ AV ด้วยประสิทธิภาพอันยอดเยี่ยมควบคู่กับความคมชัดระดับคริสตัลใส ตัวทรานซีฟเวอร์สามารถทำหน้าที่ได้ทั้งเป็นตัวส่ง (Transmitter) และตัวรับ (Receiver) ทำให้สามารถขยายระบบ AV-over-IP ได้อย่างยืดหยุ่น ตั้งแต่การเชื่อมต่อแบบจุดต่อจุด ไปจนถึงระบบที่มีจุดเชื่อมต่อหลายร้อยจุด
ขับเคลื่อนด้วยเทคโนโลยีการบีบอัดวิดีโอ H.265, VE8662 ถ่ายทอดภาพ True 4K ที่คมชัดสูงสุด (4K60 4:4:4, HDCP 2.2) โดยใช้แบนด์วิดท์เพียง 100 Mbps ซึ่งช่วยให้การสตรีมวิดีโอ เสียง และสัญญาณควบคุมผ่านเครือข่ายมาตรฐานเป็นไปอย่างเสถียรและมีความหน่วงต่ำ
ผู้ใช้สามารถสลับแหล่งสัญญาณและจอแสดงผลหลายตัวได้อย่างรวดเร็ว ด้วยการควบคุมแบบเรียลไทม์ที่ใช้งานง่าย พร้อมแสดงผลภาพแบบทันทีทั้งในแนวตั้งและแนวนอนสำหรับวิดีโอวอลล์
ออกแบบมาเพื่อรองรับการขยายระบบ AV ที่ปรับเปลี่ยนขนาดได้อย่างอิสระ, VE8662 เหมาะอย่างยิ่งสำหรับโซลูชัน ATEN Networked AV โดยสามารถขยายขอบเขตการใช้งานในระบบป้ายประชาสัมพันธ์ดิจิทัล (Digital Signage) ได้หลากหลาย ไม่ว่าจะเป็นในสนามกีฬา ศูนย์คมนาคม หรือห้องควบคุม ที่ต้องการการกระจายและจัดการเนื้อหา AV อย่างมีประสิทธิภาพในแบบเรียลไทม์ผ่านวิดีโอวอลล์และเวิร์กสเตชันต่าง ๆ

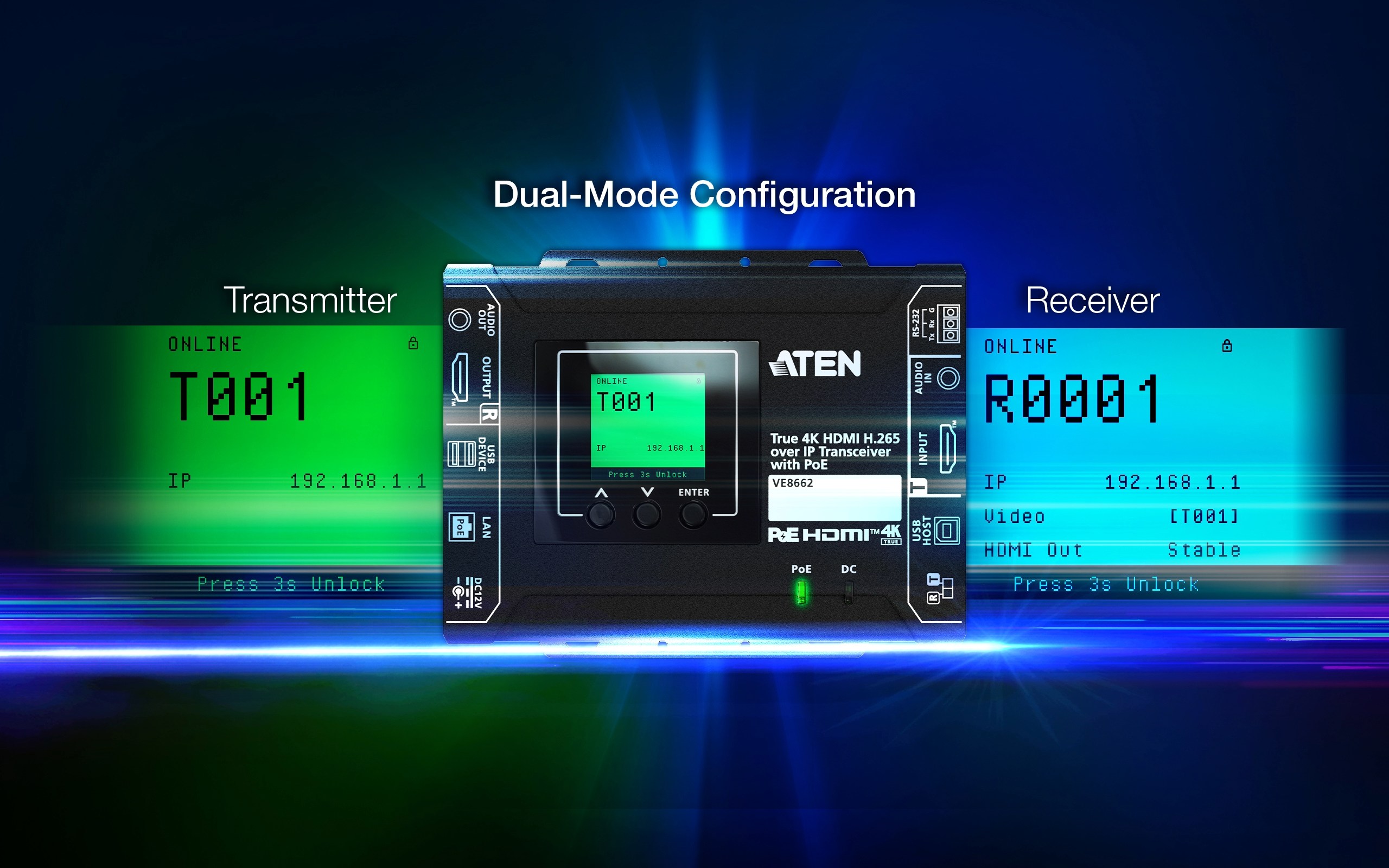

ติดตั้งทรานซีฟเวอร์ได้อย่างรวดเร็วภายในไม่กี่วินาที
VE8662 ช่วยให้การติดตั้งเป็นเรื่องง่าย เพียงกำหนดหมายเลข ID แทนการตั้งค่า IP ที่ซับซ้อน ก็สามารถตั้งค่าเป็นตัวส่ง (สำหรับแหล่งสัญญาณวิดีโอ) หรือเป็นตัวรับ (สำหรับจอแสดงผล) ได้อย่างรวดเร็วและไม่ยุ่งยาก
การส่งสัญญาณ AV ที่ได้รับการปรับแต่งด้วยประสิทธิภาพ H.265
VE8662 ใช้มาตรฐานการบีบอัดวิดีโอ H.265 ที่มีประสิทธิภาพการบีบอัดดีกว่า ซึ่งช่วยรักษาคุณภาพได้โดยการลดการใช้แบนด์วิดธ์, ความหน่วง, และการสูญเสียสัญญาณ ทำให้ภาพวิดีโอความละเอียดสูงมีความคมชัดและละเอียดกว่าการใช้ H.264

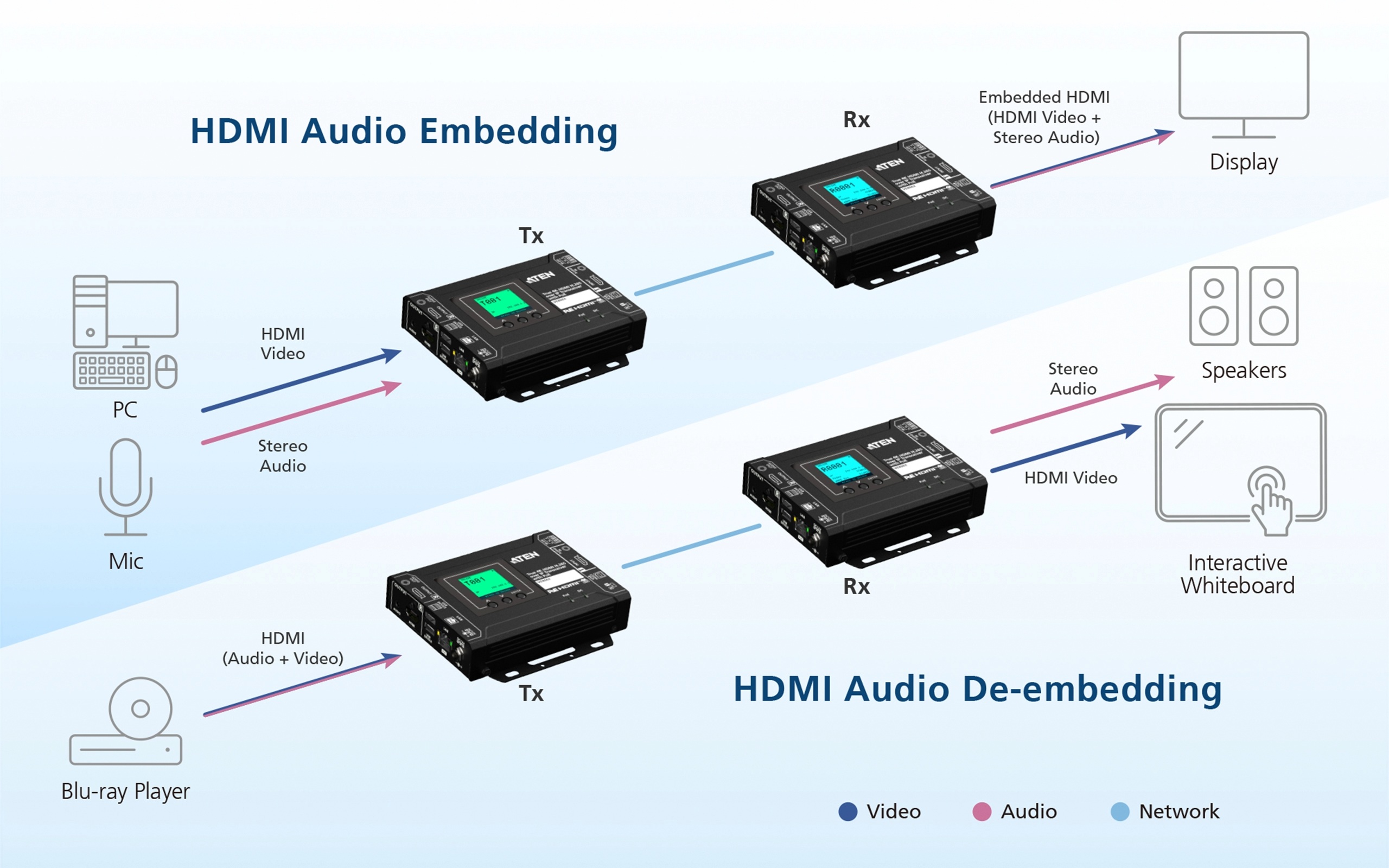

การรวม และ แยกสัญญาณเสียง สำหรับการตั้งค่า AV ที่ยืดหยุ่น
VE8662 รองรับการฝังเสียง (Audio Embedding) โดยการรวมเสียงเข้ากับสัญญาณ HDMI ทำให้ทั้งเสียงและวิดีโอถูกส่งผ่านการเชื่อมต่อเดียว ซึ่งช่วยให้การติดตั้งเป็นไปอย่างราบรื่นและสะดวกยิ่งขึ้น ในกรณีที่จำเป็น เสียงยังสามารถแยกออกจากสัญญาณวิดีโอ (Audio De-Embedding) ได้ เพื่อให้สามารถใช้งานกับระบบเสียงต่าง ๆ ได้อย่างมีประสิทธิภาพ ทั้งยังทำให้รองรับการใช้งานในหลากหลายการตั้งค่า AV และปรับให้เข้ากับอุปกรณ์เสียงที่หลากหลาย.

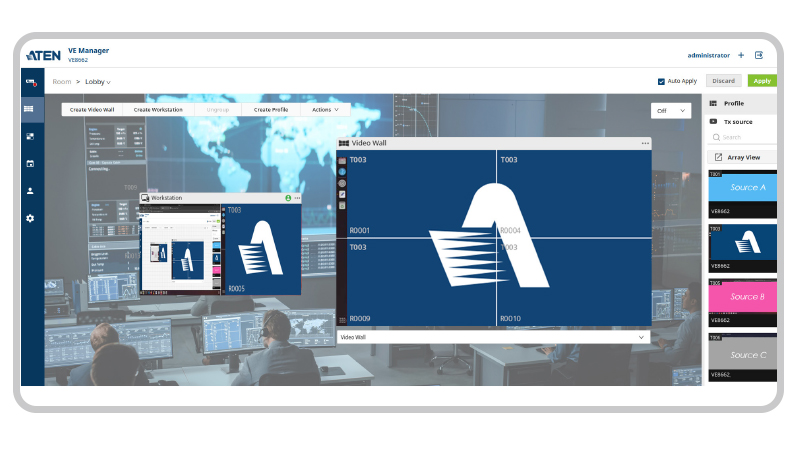

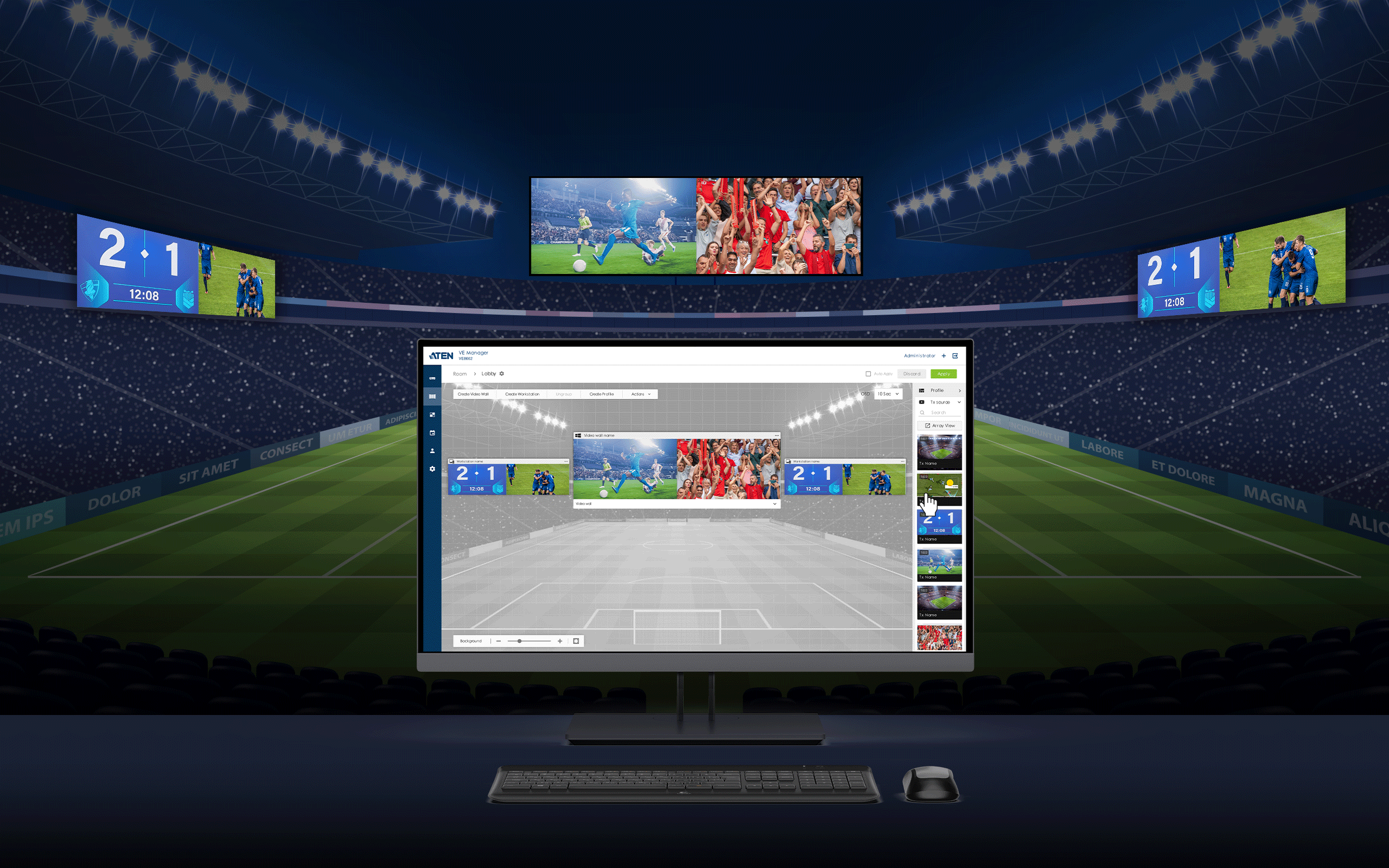

การจัดการผ่าน Web GUI ที่ใช้งานง่าย พร้อมการออกแบบที่ปรับแต่งได้
การจัดการ VE8662 ทำได้ง่ายด้วย Web GUI ที่เป็นมิตรกับผู้ใช้ ซึ่งสามารถจัดการวิดีโอจากแหล่งข้อมูลและหน้าจอแต่ละตัวได้อย่างสะดวก โดยสามารถลากและวางเข้าสู่พื้นหลังหรือรูปแบบที่ปรับแต่งได้ เพื่อการจัดการที่ดีขึ้น การสลับระหว่างแหล่งข้อมูลวิดีโอและหน้าจอก็ทำได้อย่างรวดเร็วและง่ายดาย.
การควบคุม Video Wall แบบบูรณาการสำหรับการทำงานร่วมกัน
เพื่อเพิ่มประสิทธิภาพในการกระจายวิดีโอและการทำงานร่วมกัน Video content สามารถถูกดึงหรือผลักไปยัง Video wall ระหว่างผู้ปฏิบัติงาน โดยใช้การควบคุมผ่าน KVM พร้อมเมนู On-Screen Display (OSD) ซึ่งช่วยให้การเลือกแหล่งข้อมูลและการจัดการวิดีโอเป็นเรื่องที่ง่ายและชัดเจน นอกจากนี้ ฟีเจอร์ Boundless Switching ช่วยให้สามารถสลับระหว่างแหล่งข้อมูลวิดีโอได้อย่างง่ายดาย เพียงแค่เลื่อนเคอร์เซอร์เมาส์ข้ามหน้าจอ ช่วยเพิ่มความสามารถในการรับรู้สถานการณ์และการตัดสินใจที่มีข้อมูลครบถ้วนในเวลาเดียวกัน.

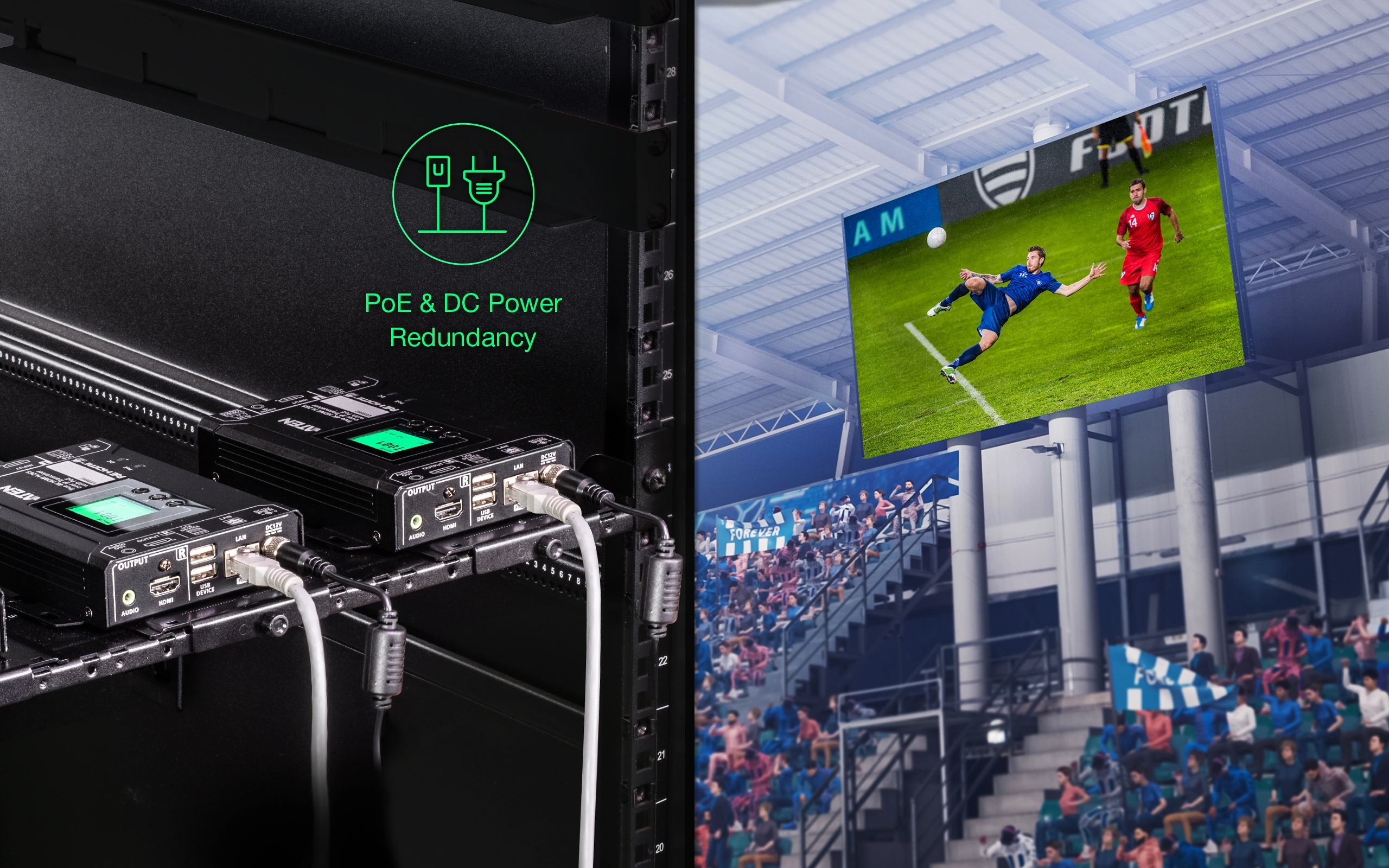

ระบบจ่ายไฟสำรองคู่เพื่อความเป็นเลิศด้าน AV อย่างต่อเนื่อง
VE8662 ได้รับการออกแบบเพื่อความเสถียรสูงสุด โดยการสำรองพลังงานผ่าน PoE (Power over Ethernet) และ DC เพื่อให้การทำงานของ AV คงที่และเชื่อถือได้ แม้จะมีการขัดข้องด้านพลังงานที่ไม่คาดคิด ทำให้มั่นใจได้ถึงประสิทธิภาพที่ไม่สะดุดในทุกสถานการณ์.
การติดตั้งเครือข่าย AV over IP ที่ปรับขนาดได้
VE8662 ได้รับการออกแบบเพื่อความเสถียรสูงสุด โดยการสำรองพลังงานผ่าน PoE (Power over Ethernet) และ DC เพื่อให้การทำงานของ AV คงที่และเชื่อถือได้ แม้จะมีการขัดข้องด้านพลังงานที่ไม่คาดคิด ทำให้มั่นใจได้ถึงประสิทธิภาพที่ไม่สะดุดในทุกสถานการณ์.
คุณสมบัติ
การบีบอัด H.265 ขั้นสูงพร้อม Latency ต่ำ
- ขยายสัญญาณ True 4K HDMI ผ่าน IP ด้วยการบีบอัด H.265 เพื่อ Latency ต่ำและประสิทธิภาพแบนด์วิดท์ที่ดียิ่งขึ้น
- ส่งมอบวิดีโอคุณภาพสูงที่มองเห็นได้โดยไม่สูญเสียรายละเอียด สูงสุดถึง 3840 x 2160 @ 60 Hz (4:4:4)
- EDID Expert™ เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพื่อการเปิดเครื่องที่ราบรื่น การแสดงผลคุณภาพสูง และความละเอียดวิดีโอที่ดีที่สุดบนหน้าจอที่แตกต่างกัน
- รองรับ HDR 10 ที่เป็นไปตามมาตรฐาน HDCP 2.3/2.2 เพื่อการปกป้องเนื้อหา
- รองรับสัญญาณเสียงสเตอริโอแยก และรูปแบบเสียง HDMI แบบ PCM 2 ช่องสัญญาณ
- รองรับการจ่ายไฟแบบ PoE หรือ DC-in และมีระบบจ่ายไฟสำรองเมื่อเชื่อมต่อทั้งสองแบบ
ความสามารถในการปรับขนาดและความยืดหยุ่นที่ไร้ขีดจำกัด
- ขยายการเชื่อมต่อ AV จากแบบจุดต่อจุดอย่างง่าย ไปจนถึงการตั้งค่าแบบหลายจุดต่อหลายจุด ผ่านระยะทางสูงสุด 100 เมตร (แบบจุดต่อจุด)
- มีฟังก์ชันหลากหลายสำหรับการใช้งาน เช่น อุปกรณ์ขยายสัญญาณ, อุปกรณ์แยกสัญญาณ, Video Wall และ Matrix Switch
- มีระบบป้องกัน ESD ในตัว 8KV/15KV
- สามารถติดตั้งในตู้แร็คได้
การทำงานร่วมกับ ATEN Control System
- โซลูชันแบบบูรณาการ – สามารถใช้งานร่วมกับ ATEN Control System ทำให้ผู้ใช้สามารถควบคุม VE8662 ได้โดยตรงผ่าน CLI Telnet หรือโปรโตคอล RS-232
- การทำงานที่ง่ายดาย – เพียงคลิกเดียวก็สามารถควบคุม VE Manager, ทีวี, โปรเจคเตอร์, เครื่องเล่น และอุปกรณ์ที่เกี่ยวข้องอื่นๆ ได้อย่างมีประสิทธิภาพผ่านแผงสัมผัสและปุ่มกด"
การตั้งค่า IP ที่ไม่ซับซ้อน
- การกำหนดค่าที่ง่ายดาย ไม่จำเป็นต้องมีประสบการณ์ด้าน IT มากนัก หรือต้องเรียนรู้อะไรเพิ่มเติม
- กำหนดหมายเลข ID เพื่อการติดตั้งที่รวดเร็ว ไม่จำเป็นต้องตั้งค่า IP ที่ซับซ้อน

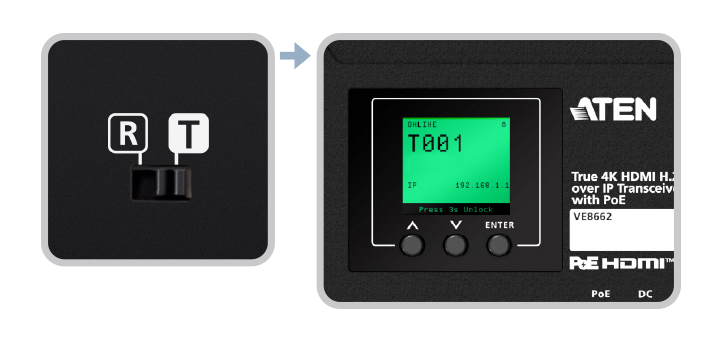

- สวิตช์ DIP เดี่ยวช่วยให้สลับระหว่างโหมดตัวส่งสัญญาณ/ตัวรับสัญญาณได้อย่างง่ายดาย โดยมีตัว 'T' หรือ 'R' แสดงบน LCM และไฟแบ็คไลท์ที่แตกต่างกันเพื่อให้ระบุได้ง่าย"
- สลับแหล่งสัญญาณได้อย่างง่ายดายเพียงกดปุ่ม
การจัดการผ่าน Web GUI โดยไม่ต้องใช้เซิร์ฟเวอร์ PC หรือซอฟต์แวร์เพิ่มเติม
- ลากและวางแหล่งวิดีโอ ดูตัวอย่างแหล่งสัญญาณ และตรวจสอบการแสดงผลผ่าน Web GUI ที่ใช้งานง่าย
- Web GUI ตามบริบทพร้อมรูปภาพสภาพแวดล้อมเพื่อการควบคุมที่เข้าใจง่าย
- การสลับที่รวดเร็วช่วยให้สตรีมวิดีโอแบบเรียลไทม์และการส่งสัญญาณที่เสถียร
- การควบคุมสิทธิ์ผู้ใช้สำหรับแอปพลิเคชันที่มีความปลอดภัยสูง"
รองรับ Video Wall
- แสดงวิดีโอแบบเรียลไทม์พร้อมฟังก์ชัน "สิ่งที่คุณเห็นคือสิ่งที่คุณได้รับ"
- รองรับการวางแนวการแสดงผลทั้งแนวนอนและแนวตั้ง (รวมถึงการหมุน 90° และ 270°)
- "Push" และ "Pull" – แชร์เนื้อหาไปยัง/จาก Rx เดี่ยวหรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว

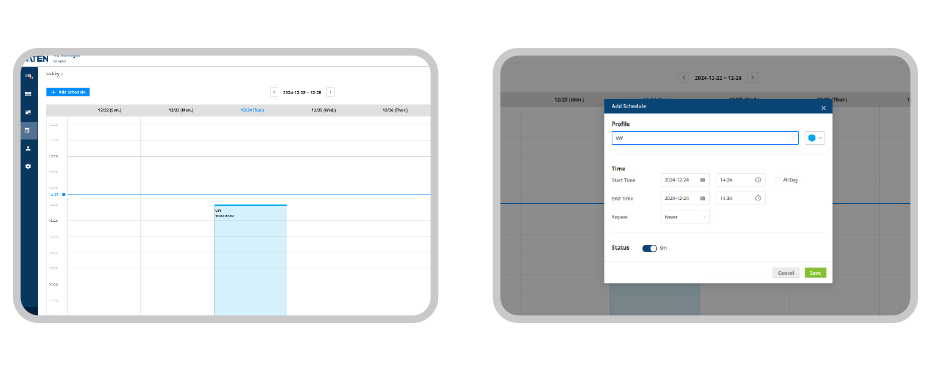

การจัดการตารางเวลาที่ง่ายดาย
- การจัดการตารางเวลาที่ใช้งานง่าย พร้อมการควบคุมกิจกรรมระดับนาที
- จัดกลุ่มอุปกรณ์ VE8662 ตามตัวรับสัญญาณหรือ Video Wall เพื่อแก้ไขและเล่นเนื้อหา
- สามารถจัดเรียงหลายโปรไฟล์เพื่อเล่นตามลำดับใดก็ได้ในช่วงเวลาที่เลือก
รองรับการรวม/แยกสัญญาณเสียง
- สามารถแยกสัญญาณเสียงและรวมกลับเข้าไปในสตรีม HDMI ได้
- สามารถดึงสัญญาณเสียงออกจากสตรีม HDMI และส่งออกเป็นสัญญาณเสียงแยกต่างหากได้
- รองรับ Audio Matrix – กำหนดเส้นทางเสียงจากตัวส่งสัญญาณที่เลือกไปยังตัวรับสัญญาณที่เลือก ทำให้สามารถตั้งค่าได้อย่างยืดหยุ่นตามความต้องการของแต่ละหน่วย
ช่องทางการควบคุมที่หลากหลาย

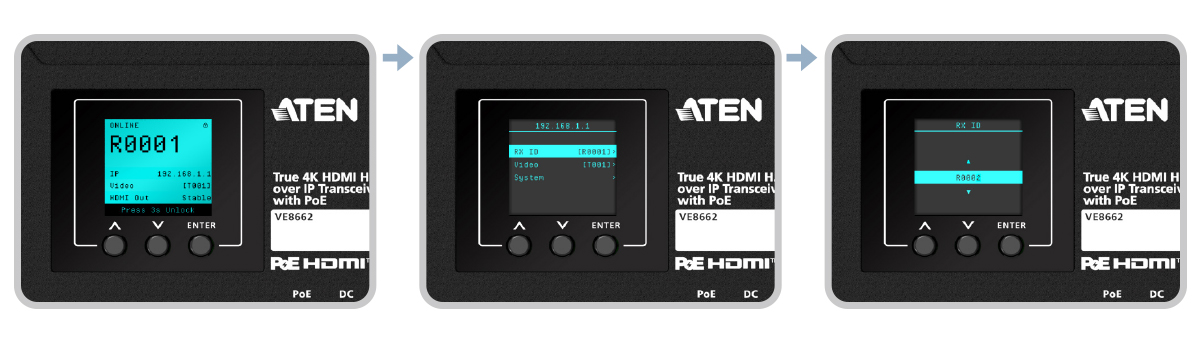

- หน้าจอ LCD – หน้าจอ LCD และปุ่มกดบนแผงด้านบนช่วยให้สลับอินพุต ตรวจสอบ ID, ที่อยู่ IP และสถานะของอุปกรณ์ขยายสัญญาณได้
- Web GUI ที่ใช้งานง่าย – ไม่ขึ้นกับซอฟต์แวร์ ใช้งานง่ายบน PC หรือ Notebook ใดก็ได้
- การเชื่อมต่อ USB – พอร์ต USB 2.0 ช่วยให้เชื่อมต่ออุปกรณ์ต่างๆ เช่น คีย์บอร์ด เมาส์ และแผงสัมผัส USB ได้
- ช่องสัญญาณ RS-232 – พอร์ตอนุกรม RS-232 แบบสองทิศทางช่วยให้เชื่อมต่ออุปกรณ์ต่อพ่วง เช่น หน้าจอสัมผัสและเครื่องสแกนบาร์โค้ดได้
- รองรับ Telnet / CLI และ SSH สำหรับการควบคุมระยะไกล การจัดการ และการข้ามการรักษาความปลอดภัยที่ได้รับอนุญาต
- การควบคุม KVM ระยะไกล – การสลับด้วยปุ่มลัด (ดับเบิลคลิกปุ่ม Ctrl), การสลับ OSD บนตัวรับสัญญาณ และการสลับเมาส์แบบไร้ขอบเขต
การป้องกันความปลอดภัยระดับสูง
- รองรับพอร์ตมัลติคาสต์สื่อ UDP แบบไดนามิก
- การเข้ารหัส AES-128 สำหรับการสตรีม AV ใน SRTP (Secure Real-time Transport Protocol)
- HTTPS สำหรับการสื่อสารที่ปลอดภัย
- WSS สำหรับการสื่อสารข้อมูลแบบเรียลไทม์ที่เข้ารหัส

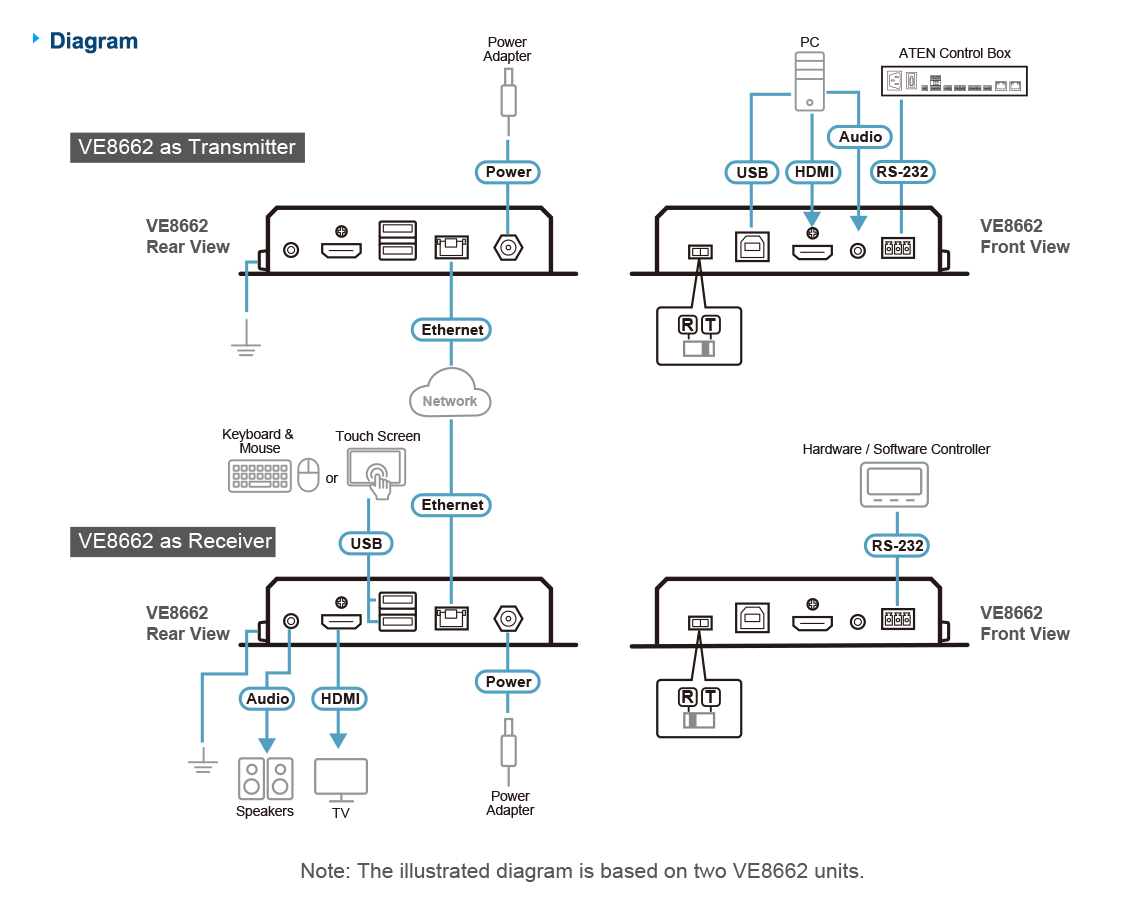

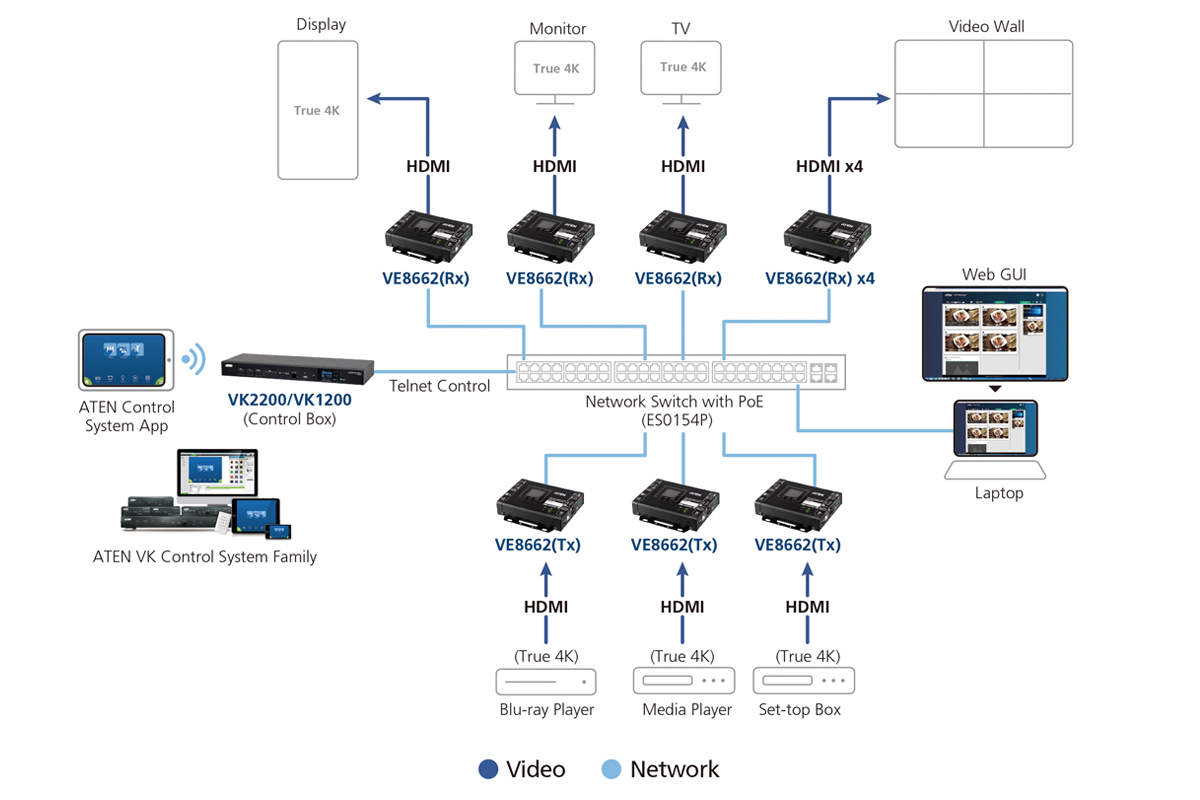

ผังการเชื่อมต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Max. Distance | 5m |
| Impedance | 100 Ω |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Video Output | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω |
| Max. Distance | 5m |
| Video | |
| Max. Data Rate | Average: 20 ~ 25Mbps |
| Compliance | HDMI HDCP2.3 & HDCP2.2 Compatible |
| Max. Resolutions / Distance | Up to True 4K@100m (Cat 5e/6, point to point) *True 4K supported: 3840 x 2160 @ 60Hz (4:4:4) only |
| Video Compression | H.265 Codec Latency: 3~5 frames |
| Audio | |
| Input | 1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green) |
| Output | 1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green) |
| Connectors | |
| Unit To Unit | 1 x RJ-45 Female ( with POE) |
| Power | 1 x DC Jack (Black) with locking or 1 x RJ-45 (Power Over Ethernet, POE) |
| Control | |
| RS-232 | Connector: 1 x Terminal Block, 3 pole Baud Rate: 19200, Data Bits:8, Stop Bits:1, no parity and flow control |
| USB Channel | 1 x USB Type B Female (Host) 2 x USB Type A Female (Device) |
| Pushbuttons | |
| Operating Mode Selection | 3 x Push buttons for LCM operation |
| Switches | |
| Selection Mode | 1 x Slide Switch - T (Be a Transmitter) / R (Be a Receiver) selection |
| LEDs | |
| Power | 1 x DC IN LED (Green) 1 x POE LED (Green) |
| Power Consumption | DC12V:4.79W:22BTU/h DC12V:4.98W:45BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.51 kg ( 1.12 lb ) |
| Dimensions (L x W x H) with bracket | 14.02 x 12.30 x 3.00 cm (5.52 x 4.84 x 1.18 in.) |
| Dimensions (L x W x H) without bracket | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
อุปกรณ์ในชุด
- 1 x VE8662 True 4K HDMI H.265 over IP Transceiver with PoE
- 1 x RS-232 terminal block
- 1 x foot pad set (4 pcs)
- 1 x power adapter and power cord
- 1 x user instructions
