4K HDMI over IP Transmitter with PoE

สินค้าสั่งจองล่วงหน้า

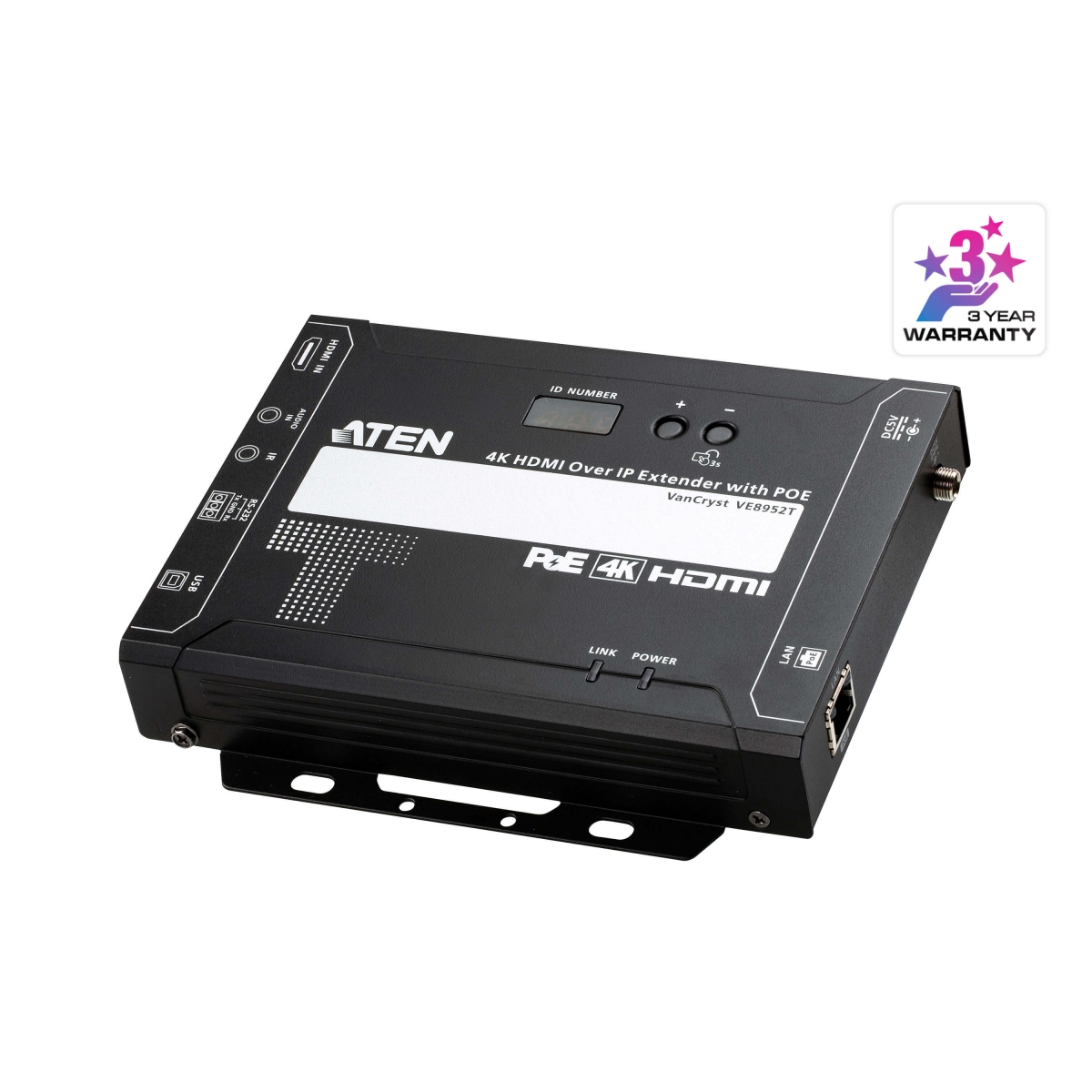

4K HDMI over IP Transmitter with PoE

รุ่น VE8952T

ขยายสัญญาณ HDMI, USB, RS232, Audio, IR ผ่านระบบ LAN แบบ 1 source ออก 1 จอ หรือ 1 source ออกหลายจอ, หลาย source ออกหลายจอ
รองรับถึง 4K@30 Hz 4:4:4
รองรับการทำ Video Wall
รองรับ PoE ใช้ไฟเลี้ยงจาก Nework switch โดยไม่ต้องต่อหม้อแปลง
รองรับ EDID

รับประกัน 3 ปีเต็ม

ส่งให้เพื่อน
ส่งให้เพื่อน
4K HDMI over IP Transmitter with PoE

ขยายสัญญาณ HDMI, USB, RS232, Audio, IR ผ่านระบบ LAN แบบ 1 source ออก 1 จอ หรือ 1 source ออกหลายจอ, หลาย source ออกหลายจอ

รองรับถึง 4K@30 Hz 4:4:4

รองรับการทำ Video Wall

รองรับ PoE ใช้ไฟเลี้ยงจาก Nework switch โดยไม่ต้องต่อหม้อแปลง

รองรับ EDID
ผู้รับ: :

ชื่อเต็มของเพื่อน ^* :

ที่อยู่อีเมลเพื่อนของคุณ ^* :

^* ฟิลด์ที่จำเป็น

หรือ ยกเลิก
พิมพ์

Brochure VE89 / VE86 Series (TH)

Spec Sheet (EN)

ATEN VE8952T คือ HDMI Over IP Transmitter ที่สามารถส่งสัญญาณแบบ visually lossless ระดับ 4K ทั้งภาพและเสียง โดยมีค่าความหน่วงต่ำสุด เชื่อมต่อสัญญาณผ่านระบบ LAN มาตรฐาน Gigabit network switch และรองรับการใช้ไฟเลี้ยงจาก PoE Switch ช่วยให้ไม่ต้องต่อหม้อแปลง*

VE8952 ถูกออกแบบมาให้เหมาะสำหรับ digital signage โซลูชันที่มีประสิทธิภาพ ใช้งานง่ายและประหยัด โดยมีคุณสมบัติและข้อดีดังต่อไปนี้ ซึ่งตรงกับความท้าทายที่ผู้ติดตั้งระบบมักพบเจอเมื่อใช้ระบบ HDMI over IP

ยืดหยุ่น และ รองรับการขยายตัวอย่างไม่จำกัด
ไม่ต้องตั้งค่า IP ให้ยุ่งยาก
ไม่ต้องมีเครื่องเซิร์ฟเวอร์ หรือ ลงซอฟต์แวร์ใด ๆ
เชื่อมต่อได้ไกลกว่า ด้วยการต่อแบบ daisy chaining

ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้าในปัจจุบัน เช่นการแสดงหลายจอภาพ การส่งสัญญาณระดับ 4K และออกแบบให้ง่ายต่อการติดตั้งและใช้งาน เหมาะสำหรับหลากหลายสภาพแวดล้อม เช่น งานแสดงสินค้า สนามบิน วิทยาเขตของมหาวิทยาลัย ศูนย์การประชุม และศูนย์การค้า

* หมายเหตุ: เกี่ยวกับความต้องการของระบบเน็ตเวิร์ค และ รายละเอียดของ Network Switch โปรดดูคู่มือการใช้งาน

http://assets.aten.com/product/manual/Implementation_Guide.pdf

รองรับการควบคุมผ่าน Mobile App ทั้งบน iOS, Android ( เพิ่มเติม )

คุณสมบัติ

Lightweight Compression with Ultra-low Latency

ส่งสัญญาณวิดีโอคุณภาพสูงสแบบ visually lossless ถึงระดับ 4K @ 60 Hz 4:2:0 และ 4K @ 30 Hz 4:4:4
รองรับ HDCP 1.4
ตรวจสอบคุณภาพวิดีโอด้วยการใช้ ATEN advanced video lossless compression technology
ค้นหาตัวรับในระบบเครือข่ายที่เลือกไว้ แล้วเชื่อมต่อกัน เพื่อแสดงภาพได้อย่างรวดเร็ว ในเวลาไม่ถึง 1 วินาที
EDID Expert™ เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพราะให้ได้ภาพที่ดี และเหมาะสมกับจอแสดงผลที่มีความละเอียดแตกกต่างกันได้มากที่สุด
มีอัตราการบีบอัดวิดีโอในระดับต่าง ๆ ทั้ง Smooth, Balance และ High Quality ให้ผู้ใช้เลือก ให้เหมาะสมการใช้งานจริง

Resolution	Source	Setting	Latency
1920x1080@60Hz	ภาพนิ่ง	ค่าเริ่มต้นจากโรงงาน	45~50ms (3 fps)
1920x1080@60Hz Matrix Mode	วิดีโอ	ค่าเริ่มต้นจากโรงงาน	67~69ms (4fps)
3840x2160@30Hz Matrix Mode	ภาพนิ่ง	ค่าเริ่มต้นจากโรงงาน	98~102ms (3fps)
3840x2160@30Hz Matrix Mode	วิดีโอ	ค่าเริ่มต้นจากโรงงาน	102~108ms (3fps)

รองรับ Power over Ethernet

ติดตั้ง VE8952 ได้ทุกที่โดยไม่ต้องติดตั้งสายไฟและเต้ารับเพิ่มเติม

รองรับการขยายตัว อย่างยืดหยุ่นอย่างไร้ขีดจำกัด

ขยายสัญญาณ AV โดยสามารถเชื่อมต่อได้ทั้งแบบ point-to-point ไปจนถึง multi-point to multi-point ตั้งค่าผ่านระบบ LAN ได้โดยไม่จำกัดระยะทาง
ทำหน้าได้ได้หลายฟังก์ชั่น เป็นทั้ง extender, splitter, matrix switch, video wall และ daisy chain applications
ผสมผสานจอภาพในระบบทั้ง Full HD และ 4K ได้ มี Video Scaler ในตัวช่วยปรับขนาดสัญญาณวิดีโอขาเข้าโดยอัตโนมัติ เพื่อให้ตรงกับความละเอียดสูงสุดของอุปกรณ์แสดงผลที่เชื่อมต่อ

รองรับการใช้งานร่วมกับ ATEN Control System

เข้ากันได้กับ ATEN Control System ทำให้ผู้ใช้สามารถใช้งาน VE8900 / VE8950 / VE8952 ได้โดยตรงผ่านโปรโตคอล CLI Telnet, RS-232 หรือ Mobile Control App
ใช้งานง่าย - คลิกเพียงครั้งเดียวเพื่อใช้งาน VE Manager, ทีวี, โปรเจ็กเตอร์, เครื่องเล่นต้นทางและอุปกรณ์ที่เกี่ยวข้องอย่างมีประสิทธิภาพผ่านแผงสัมผัสและปุ่มกด

หมายเหตุ VE8952 รองรับ PoE และสามารถติดตั้งร่วมกับสวิตช์เครือข่าย PoE เพื่อลดสายไฟและปลั๊กไฟเพิ่มเติม ก่อนที่จะเลือกสวิตช์เครือข่ายและการติดตั้งโปรดดูคู่มือการใช้งาน

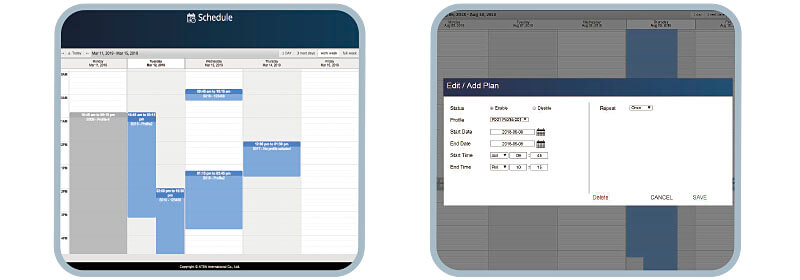

จัดการตารางเวลา

มีฟังก์ชันการจัดการการตั้งเวลาที่ใช้งานง่ายสำหรับผู้ใช้ในการวางแผนกำหนดการแสดงล่วงหน้า
ให้ตัวเลือกการจัดการตารางเวลาที่มีประสิทธิภาพและใช้งานง่ายเพื่อช่วยให้ผู้ใช้จัดการกิจกรรมทั้งหมดในปฏิทินโดยมีรายละเอียดเท่ากับการตั้งค่าเหตุการณ์เป็นช่วงนาที
รวม VE89xx series ทั้งหมดเพื่อจัดเรียงโปรไฟล์โดยการจัดกลุ่มตัวรับสัญญาณแต่ละตัวหรือวิดีโอวอลล์
สามารถจัดเรียงโปรไฟล์หลายรูปแบบเพื่อเล่นในลำดับใดก็ได้ในช่วงเวลาที่เลือก

ไม่ต้องตั้งค่า IP ให้ยุ่งยาก

การกำหนดค่าแบบง่าย ใช้ประสบการณ์ด้านไอที หรือ เรียนรู้เพิ่มเติมมากมาย
สลับแหล่งสัญญาณภาพได้ง่ายดาย ด้วยปุ่มกดบนตัวเครื่อง

ไม่จำเป็นต้องใช้พีซีเซิร์ฟเวอร์หรือซอฟต์แวร์เพิ่มเติม

จัดการระบบ AV over IP ของคุณได้อย่างง่ายดาย ด้วยการล็อกอินเข้าสู่เครื่องส่งสัญญาณใด ๆ จาก Web GUI ที่ใช้งานง่าย ด้วยการคลิกลากและวาง

Web GUI-Based Management, No Additional Server PCs or Software Required

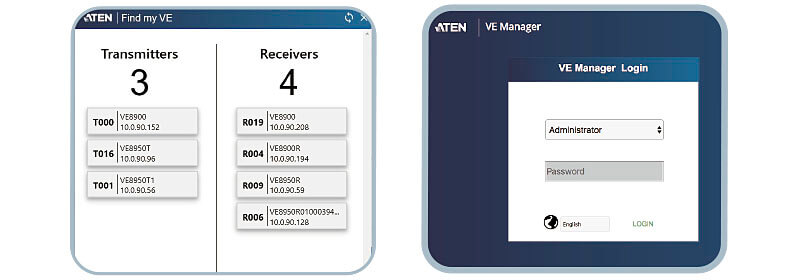

การเข้าถึงแบบง่าย - โดยไม่ต้องพิมพ์ที่อยู่ IP บนเบราว์เซอร์ Chrome ผู้ใช้จะได้รับอนุญาตให้เชื่อมโยงโดยตรงกับ VE Manager ผ่านการคลิกเพียงครั้งเดียวบนเครื่องมือฟรีที่ใช้“ Find My VE” ของ Chrome

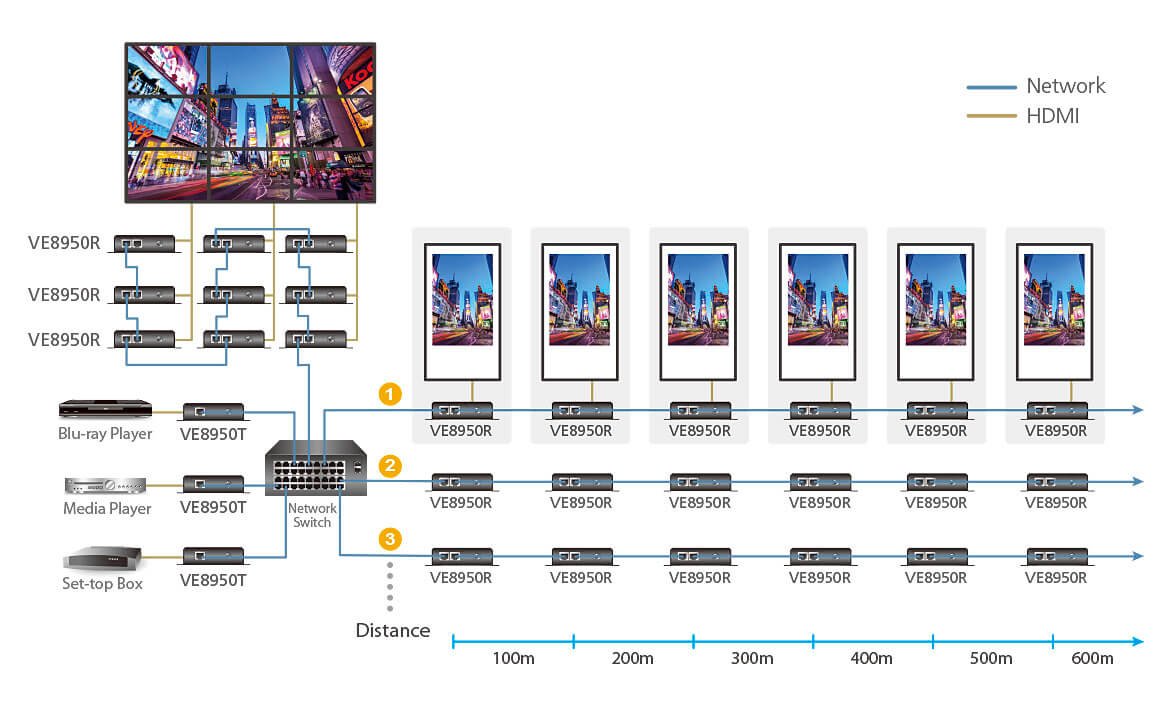

ไปให้ไกลกว่าเดิมด้วย Daisy Chaining *

เชื่อมต่อจอแสดงผลหลายจอผ่านพอร์ตเดียวเพื่อใช้ทุกพอร์ตของสวิตช์เครือข่ายและเพิ่มมูลค่าสูงสุด
ขยายได้อย่างง่ายดาย - การวางสายเคเบิลและการปรับใช้ระบบทำได้ง่ายโดยไม่ต้องใช้สวิตช์เครือข่ายขนาดใหญ่และใช้สายเคเบิลน้อยลง
เหมาะสำหรับการใช้งานขนาดใหญ่ครอบคลุมพื้นที่หลายร้อยเมตร เช่น สิ่งอำนวยความสะดวกในโรงแรม สนามบิน วิทยาเขต มหาวิทยาลัย สถานี ห้างสรรพสินค้า และศูนย์แสดงสินค้า

หมายเหตุ:

ขึ้นอยู่กับสถาปัตยกรรมเครือข่ายของคุณเราขอแนะนำให้เชื่อมต่อแบบ daisy chain ไม่เกิน 30 ตัว
VE8952 ไม่รองรับ PoE สำหรับการต่อแบบ daisy chain

รองรับวิดีโอวอลล์ Video Wall Support

รองรับการทำวิดีโอวอลล์ได้สูงสุด 8 x 8 video wall (64 จอ)*
รองรับการวางจอทั้งแนวนอน และแนวตั้ง (90° rotation)
สลับ layout profiles ได้ง่ายดาย มีภาพพรีวิวแสดงบนจอ คลิกลากและวาง เพื่อสลับภาพได้ผ่าน web GUI
* ขึ้นอยู่กับสถาปัตยกรรมเครือข่ายของคุณ

Embedded / De-embedded Audio Support

รองรับการรวมสัญญาณเสียงเข้ากับ HDMI (ตัวส่ง) และ แยกสัญญาณเสียงออกจาก HDMI (ตัวรับ) ได้ในตัว

Multiple Control Channels

Multiple control methods – ระบบสามารถจัดการผ่านพอร์ต Ethernet หรือปุ่มกดบนตัวเครื่องก็ได้
USB Connectivity – มีช่องต่อ USB port (USB 2.0) ให้คุณสามารถเชื่อมต่ออุปกรณ์ต่าง ๆ ได้เช่น keyboard, mouse, flash drive, printer และอุปกรณ์ USB อื่น ๆ
มีช่องต่อรับส่งสัญญาณ IR ได้ 2 ทาง
มีช่องต่อ RS-232 ที่สามารถรับส่งข้อมูลได้ 2 ทาง สำหรับเชื่อมต่ออุปกรณ์ต่าง ๆ เช่น จอ touch screens และ barcode scanners

หมายเหตุ เครื่องส่งสัญญาณแต่ละเครื่องสามารถควบคุมโดยหน้าจอสัมผัส USB ทั้งหมด 4 จอที่ติดตั้งไว้กับเครื่องรับ

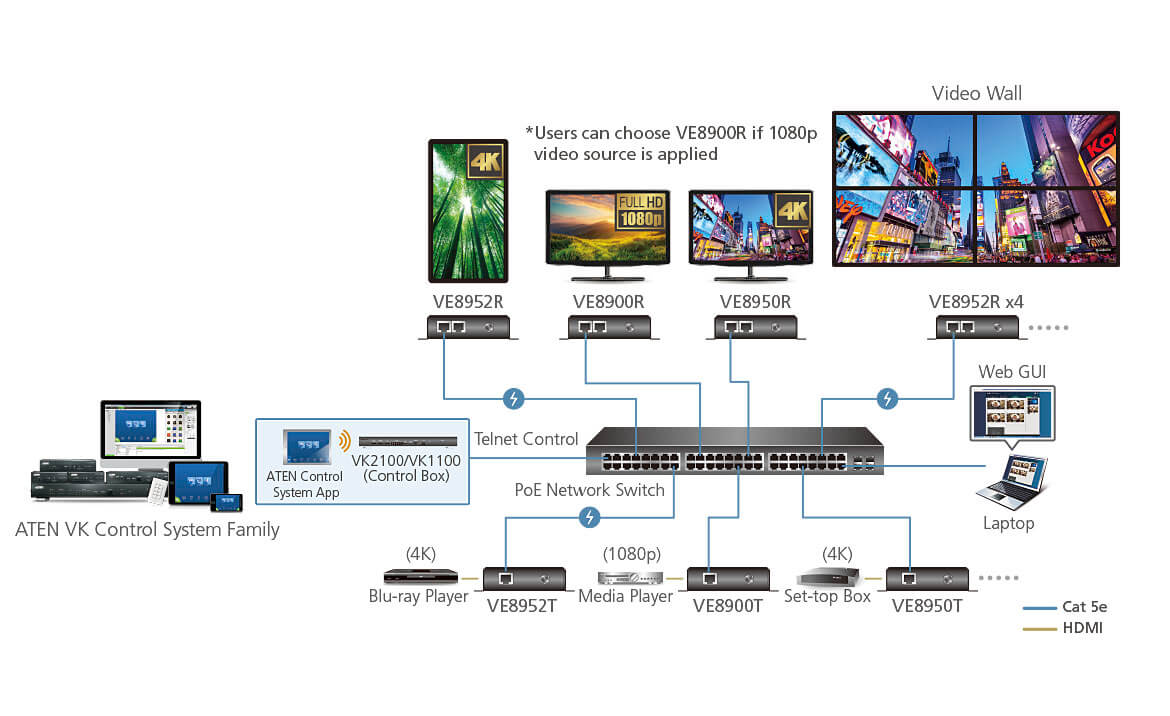

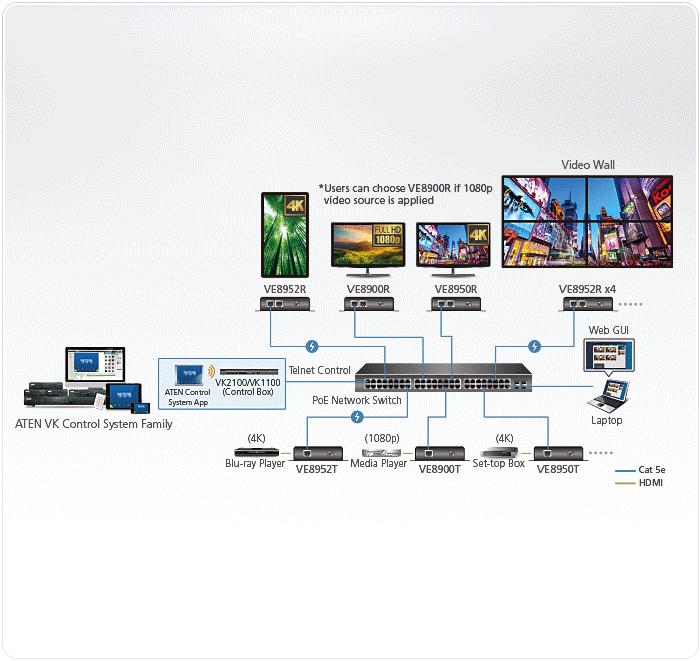

ผังการต่อ

ข้อมูลจำเพาะ

Video Input
Interfaces	1 x HDMI Type A Female (Black)
Impedance	100 Ώ
Max. Distance	3 m (2L-7D03H)
Video
Max. Data Rate	Average: 150 ~ 500Mbps
Compliance	HDMI (4K) HDCP Compatible
Max. Resolutions / Distance	Up to 4K@100m (Cat 5e/6, point to point) *4K supported: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Deep color	• 1080p @ 12bit (each color of RGB - totally 36bits) • 4K @ 8 bit (each color of RGB - totally 24 bits)
Audio

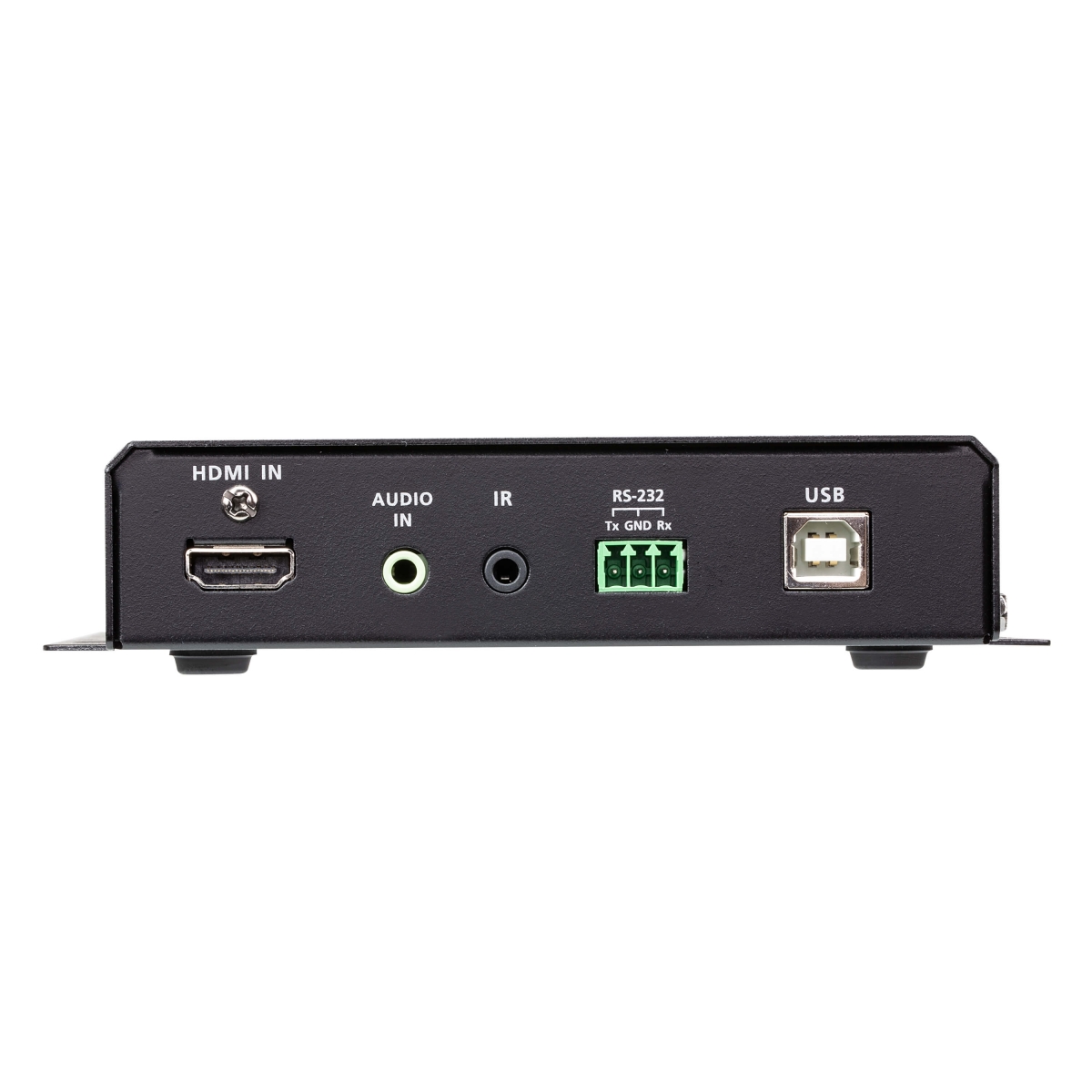

Input	1 x HDMI Type A Female (Black) 1 x Mini Stereo Jack Female (Green)
Connectors
Unit To Unit	1 x RJ-45 Female

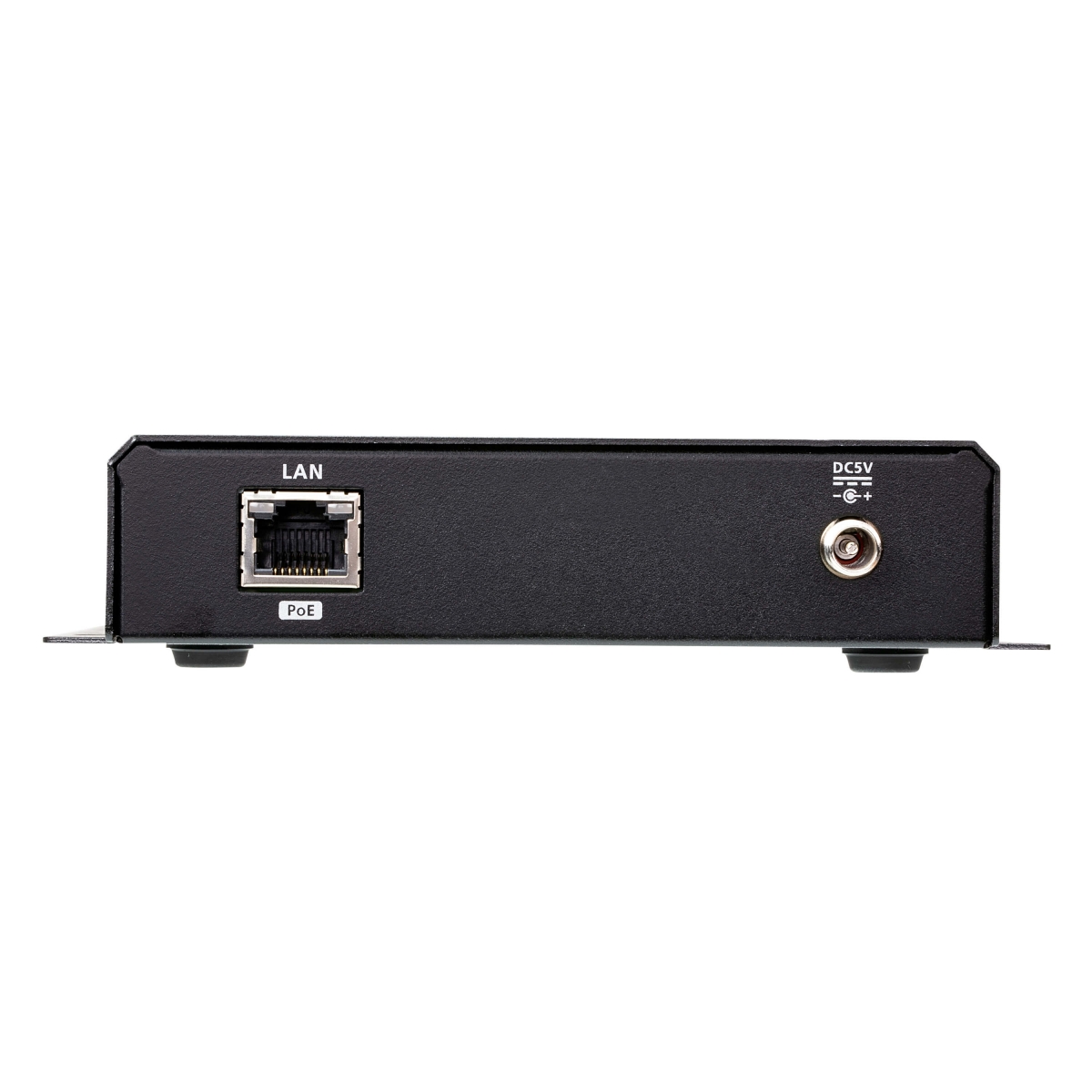

Power	1 x DC Jack (Black) with locking or 1 x RJ-45 (Power Over Ethernet, POE)
Control
IR	1 x Mini Stereo Jack Female (Black)
RS-232	Connector: 1 x Terminal Block, 3 pole Baud Rate: 19200, Data Bits:8, Stop Bits:1, no parity and flow control
USB	1 x USB Type B Female (White)
Pushbuttons
ID Number Selection	2 x Push buttons
Power Consumption	DC5V:3.49W:16BTU POE:4.36W:20BTU
Environmental
Operating Temperature	0 - 40°C
Storage Temperature	-20 - 60°C
Humidity	0 - 80% RH, Non-Condensing
Physical Properties
Housing	Metal
Weight	0.67 kg ( 1.48 lb )
Dimensions (L x W x H) with bracket	17.02 x 14.69 x 3.00 cm (6.7 x 5.78 x 1.18 in.)
Dimensions (L x W x H) without bracket	16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.)
