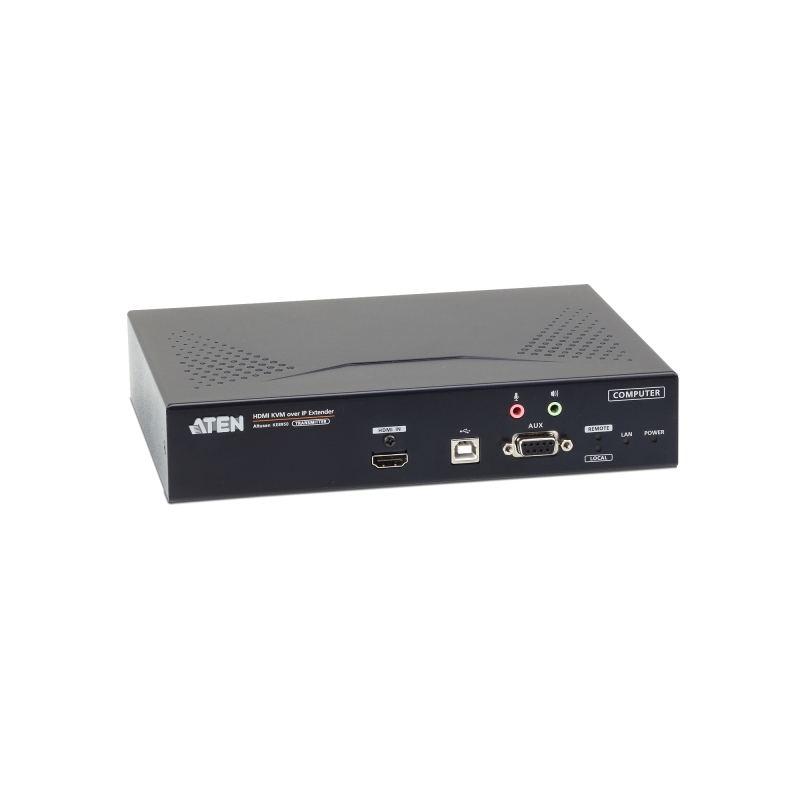

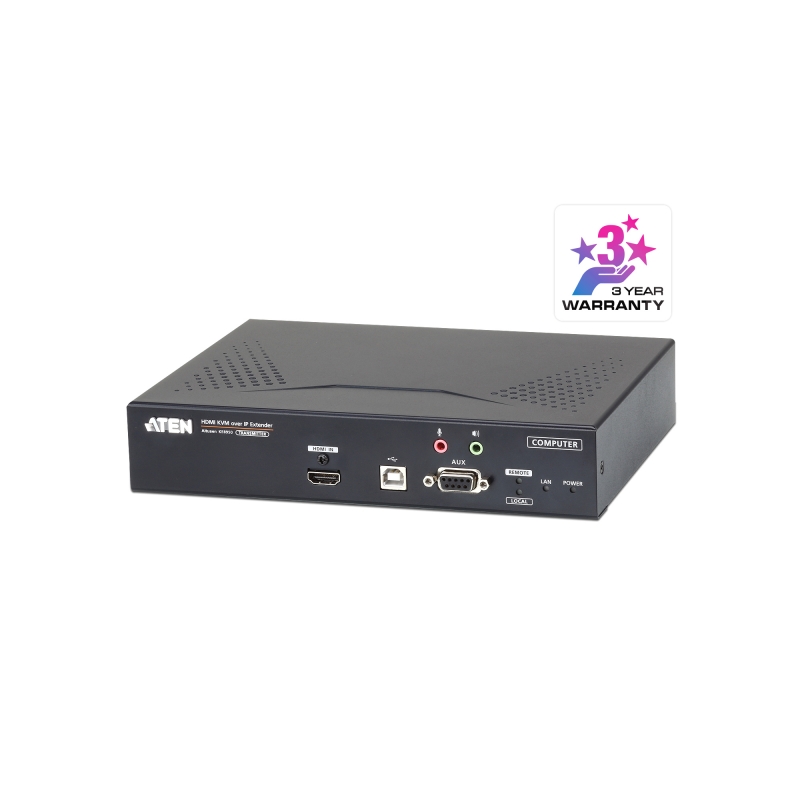

4K HDMI Single Display KVM over IP Transmitter
KE8950T
- โปรเซสเซอร์ประสิทธิภาพสูง ส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ความละเอียด 3840 x 2160 @ 60Hz (4:2:0) และ 3840 x 2160 @ 30Hz (4:4:4)
- รองรับการเชื่อมต่อ Extender และ Matrix ได้หลากหลายรูปแบบ เหมาะสำหรับการติดตั้งระบบ Multi-Display และ Video Wall
- รองรับความละเอียดจอกว้างพิเศษ 32:9 Ultra-Wide
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
ATEN KE8950T 4K HDMI Single Display KVM over IP Transmitter เป็น HDMI KVM Extender แบบ IP-Based ที่ช่วยให้ผู้ใช้สามารถเข้าถึงระบบคอมพิวเตอร์จากคอนโซล USB ระยะไกลผ่านเครือข่าย Intranet ได้จากทุกที่ โดยรองรับจอภาพ HDMI จำนวน 1 จอที่ฝั่งต้นทาง (Tx) และปลายทาง (Rx) พร้อมมอบคุณภาพการแสดงผลที่เหนือกว่าด้วยความละเอียดวิดีโอระดับ 4K x 2K (สูงสุด 3840 x 2160) นอกจากนี้ KE8950 ยังรองรับการขยายระบบผ่าน โมดูล SFP Fiber ความเร็ว 1 Gbps ช่วยให้สามารถเชื่อมต่อผ่านโครงข่ายไฟเบอร์ออปติกเพื่อเพิ่มระยะทางการส่งสัญญาณได้
KE8950T 4K HDMI Single Display KVM over IP Transmitter สำหรับเชื่อมต่อกับคอมพิวเตอร์ กับ ชุด Receiver (Rx) ช่วยให้ผู้ใช้เข้าถึงคอนโซลจากตำแหน่งที่แยกออกไป โดยสามารถเข้าถึงคอมพิวเตอร์จากคอนโซลระยะไกลผ่านเครือข่ายมาตรฐาน TCP/IP ด้วยสาย Cat 5e/6 รองรับการใช้งานในรูปแบบ Point-to-Point, Point-to-Multipoint, Multipoint-to-Point และ Multipoint-to-Multipoint ทั้งยังสามารถเชื่อมต่อระหว่างอุปกรณ์โดยตรง หรือผ่านเครือข่ายความเร็วสูงบนระบบ LAN ที่ใช้สายทองแดงหรือไฟเบอร์ออปติกได้
เมื่อใช้งานร่วมกับ KVM over IP Matrix Manager (CCKM) ผู้ดูแลระบบ IT จะได้รับความสามารถขั้นสูง เช่น การตรวจจับอุปกรณ์ KE Series Extender ทั้งหมดบน Subnet เดียวกันโดยอัตโนมัติ เพื่อความรวดเร็วในการติดตั้งและกำหนดค่า การยืนยันตัวตนและกำหนดสิทธิ์การใช้งานด้วย Username/Password รวมถึงความสามารถในการกำหนดรูปแบบการเชื่อมต่อที่สามารถสลับและแชร์การใช้งานได้
ด้านความปลอดภัย ระบบรองรับ AES Encryption เพื่อปกป้องข้อมูลระหว่างการรับส่งข้อมูล และรองรับการยืนยันตัวตนผ่าน RADIUS, LDAP, Active Directory (AD) หรือระบบ Remote User Authentication เพื่อเพิ่มความปลอดภัยในการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD (On-Screen Display), RS-232 และ Auto-MDIX ทำให้ KE Series เป็นโซลูชันที่คุ้มค่าและสะดวกสำหรับการขยายสัญญาณดิจิทัลเต็มรูปแบบผ่านเครือข่าย Intranet
ระบบ KVM over IP Matrix System สามารถเพิ่มความยืดหยุ่นและประสิทธิภาพในการทำงานได้มากยิ่งขึ้น โดยผสานการทำงานของ KE Series Extenders เข้ากับ CCKM รองรับการใช้งานแบบ Multi-Display, Video Grouping, Video Profile Scheduling และฟังก์ชันเสริมต่าง ๆ ที่ช่วยให้สามารถควบคุมและกำหนดค่าอุปกรณ์ KE ผ่านเครือข่ายได้อย่างรวดเร็วและง่ายดาย
ไม่ว่าจะเป็นการกำหนดค่า การตรวจสอบ การบริหารจัดการ การควบคุม หรือการขยายการเข้าถึงคอมพิวเตอร์ KVM over IP Matrix System สามารถปรับใช้งานให้เหมาะสมกับสภาพแวดล้อมการทำงานและรูปแบบเวิร์กสเตชันที่หลากหลาย พร้อมรองรับการใช้งานในอุตสาหกรรมต่าง ๆ เช่น Broadcasting, Control Center, Multimedia, Manufacturing และงานอื่น ๆ ที่ต้องการระบบ Matrix Extension
คุณสมบัติ
คุณสมบัติขั้นสูง (Advanced Features)¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้เชื่อมต่อ Transmitter และ Receiver ได้ทันที พร้อมสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบหน้าจอ ก็สามารถสลับไปยัง Receiver (Rx) เครื่องอื่นได้
- Fast Switching – สลับการแสดงผลระหว่างวิดีโอระยะไกลที่มีความละเอียดต่างกันบนจอภาพภายในเวลาเพียง 0.3 วินาที
- Push และ Pull – แชร์เนื้อหาไปยังหรือดึงเนื้อหาจาก Receiver (Rx) หรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว
- Video Walls – สร้าง Video Wall ได้หลายชุด รองรับการจัดวางสูงสุด 12 x 12 (รวมสูงสุด 144 จอ) ต่อ Layout
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix ได้อย่างยืดหยุ่น เหมาะสำหรับระบบ Multi-Display และ Video Wall
- On-screen Preview (Panel Array™ Mode) – แสดงภาพจากหน้าจอได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพและลดต้นทุนด้วยการกำหนดเวลาการเล่นสื่ออัตโนมัติตามวันและเวลา
- Channel Connections – อุปกรณ์ Rx สามารถเชื่อมต่อกับอุปกรณ์ Tx หลายตัว เพื่อรับส่งสัญญาณวิดีโอ เสียง USB และ Serial แยกอิสระจากกัน
- Virtual Transmitter – ส่งสัญญาณวิดีโอ เสียง USB และ Serial จาก Tx หลายแหล่งได้อย่างอิสระ
- รองรับการยืนยันตัวตนภายในและภายนอกระบบ – รองรับ LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงบนอุปกรณ์ Tx ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- Video Grouping – รองรับการจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด สำหรับการใช้งานแบบ Multi-Display
- กำหนดสิทธิ์ผู้ใช้และกลุ่มผู้ใช้ได้อย่างยืดหยุ่น สำหรับการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้ที่คอนโซลฝั่ง Tx สามารถเปิดหรือปิดสิทธิ์การเข้าถึงของ Rx ได้ง่าย ๆ ผ่านปุ่มควบคุม²
หมายเหตุ
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อจับคู่ KE Transmitter กับ KE Receiver และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก
ฮาร์ดแวร์ (Hardware)
- ตัวเครื่องผ่านมาตรฐาน IEC 60945 สำหรับห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- Network Failover – มีพอร์ต RJ-45 จำนวน 1 พอร์ต และ SFP Fiber จำนวน 1 พอร์ต เพื่อสำรองเครือข่ายและรักษาความต่อเนื่องในการทำงานของระบบสำคัญ (Mission-Critical Applications)
- รองรับการขยายระยะผ่าน โมดูล SFP Fiber 1Gbps ได้ไกลสูงสุด 10 กิโลเมตร*
- โปรเซสเซอร์ประสิทธิภาพสูงรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency สูงสุดที่รองรับความละเอียดจอกว้างพิเศษ 32:9 Ultra-Wide
- 3840 x 2160 @ 60Hz (4:2:0)
- 3840 x 2160 @ 30Hz (4:4:4)
- 8-bit RGB (24-bit Total Color)
- รองรับระบบเสียงแบบ Stereo Speaker และ Microphone
- รองรับการส่งข้อมูลผ่าน USB Storage ความเร็วสูง
- Auto-MDIX ตรวจจับประเภทสาย LAN อัตโนมัติ
- ป้องกันไฟฟ้าสถิต ESD 8KV/15KV และป้องกันไฟกระชาก 1KV
- ออกแบบ Fanless ไม่มีพัดลม ทำงานเงียบและประหยัดพลังงาน
- รองรับการติดตั้งบน Rackมาพร้อมอะแดปเตอร์ไฟฟ้าเกรดอุตสาหกรรม รองรับอุณหภูมิการทำงาน 0°C – 50°C เพื่อความทนทานและเหมาะสำหรับสภาพแวดล้อมที่มีความเข้มงวด
- ชุดติดตั้ง Rack แบบคู่ 2X-021G Dual Rack Mount Kit
- ชุดติดตั้ง Rack แบบเดี่ยว 2X-031G Single Rack Mount Kit
* หมายเหตุ : โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
ฮาร์ดแวร์ (Hardware)
- ตัวเครื่องผ่านมาตรฐาน IEC 60945 สำหรับห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- Network Failover – มีพอร์ต RJ-45 จำนวน 1 พอร์ต และ SFP Fiber จำนวน 1 พอร์ต เพื่อสำรองเครือข่ายและรักษาความต่อเนื่องในการทำงานของระบบสำคัญ (Mission-Critical Applications)
- รองรับการขยายระยะผ่าน โมดูล SFP Fiber 1Gbps ได้ไกลสูงสุด 10 กิโลเมตร*
- โปรเซสเซอร์ประสิทธิภาพสูงรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency สูงสุดที่รองรับความละเอียดจอกว้างพิเศษ 32:9 Ultra-Wide
- 3840 x 2160 @ 60Hz (4:2:0)
- 3840 x 2160 @ 30Hz (4:4:4)
- 8-bit RGB (24-bit Total Color)
- รองรับระบบเสียงแบบ Stereo Speaker และ Microphone
- รองรับการส่งข้อมูลผ่าน USB Storage ความเร็วสูง
- Auto-MDIX ตรวจจับประเภทสาย LAN อัตโนมัติ
- ป้องกันไฟฟ้าสถิต ESD 8KV/15KV และป้องกันไฟกระชาก 1KV
- ออกแบบ Fanless ไม่มีพัดลม ทำงานเงียบและประหยัดพลังงาน
- รองรับการติดตั้งบน Rackมาพร้อมอะแดปเตอร์ไฟฟ้าเกรดอุตสาหกรรม รองรับอุณหภูมิการทำงาน 0°C – 50°C เพื่อความทนทานและเหมาะสำหรับสภาพแวดล้อมที่มีความเข้มงวด
- ชุดติดตั้ง Rack แบบคู่ 2X-021G Dual Rack Mount Kit
- ชุดติดตั้ง Rack แบบเดี่ยว 2X-031G Single Rack Mount Kit
* หมายเหตุ : โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
การจัดการระบบ (Management)
- ซอฟต์แวร์บริหารจัดการแบบรวมศูนย์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ดูแลระบบสามารถจัดการอุปกรณ์ KE ทั้งหมดผ่าน Web-based GUI ที่ใช้งานง่าย
- Dual Console Operation – ควบคุมระบบได้ทั้งจากคอนโซลฝั่ง Transmitter และ Receiver (คีย์บอร์ด เมาส์ และจอภาพ)
- OSD (On-Screen Display) บนฝั่ง Receiver สำหรับตั้งค่าอุปกรณ์ทั้งสองฝั่ง
- EDID Expert™ – เลือกค่า EDID ที่เหมาะสมที่สุด เพื่อการเปิดใช้งานที่ราบรื่นและคุณภาพการแสดงผลสูงสุด
-
รองรับโหมดการเข้าถึงพร้อมกัน 4 รูปแบบ
Command Line Interface (CLI) – ควบคุม KVM over IP Extender ผ่าน RS-232 หรือ TCP/IP ด้วย CLI หรือซอฟต์แวร์จากผู้พัฒนาภายนอก- Exclusive Mode
- Occupy Mode
- Share Mode
- View Only Mode
- พอร์ต RS-232 Serial รองรับการเชื่อมต่อกับ Serial Terminal สำหรับ Text Menu, CLI หรืออุปกรณ์ Serial เช่น Touch Screen และ Barcode Scanner
- รองรับ Hotkey Commands
- ไฟ LED กระพริบและสัญญาณเสียงช่วยระบุตำแหน่งและตรวจสอบอุปกรณ์ได้ง่าย
- Video Compression Level – ปรับเพิ่มหรือลดคุณภาพวิดีโอให้เหมาะสมกับแบนด์วิดท์เครือข่าย
- รองรับการทำงานร่วมกับอุปกรณ์ KE Series ทุกรุ่น
ความปลอดภัย (Security)
- มีพอร์ต LAN แยกเฉพาะสำหรับการเชื่อมต่อระหว่างอุปกรณ์ KE โดยตรง สามารถแยกออกจากเครือข่ายองค์กรได้
- Secure Data Transmission – เข้ารหัสข้อมูลทั้งหมดด้วย AES 128-bit Encryption ก่อนส่งผ่านเครือข่าย และถอดรหัสที่ฝั่ง Receiver
- รองรับมาตรฐานความปลอดภัย Transport Layer Security (TLS)
Virtual Media
- โหมดการส่งข้อมูลผ่าน USB Storage ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูล เหมาะสำหรับ การโอนไฟล์, การอัปเดตหรือแพตช์ระบบปฏิบัติการ, การติดตั้งซอฟต์แวร์, การทดสอบและวิเคราะห์ระบบ (Diagnostic Testing)
- รองรับ USB 2.0 DVD/CD Drive, USB Mass Storage Device, ฮาร์ดดิสก์ของคอมพิวเตอร์, ไฟล์ ISO Image
- รองรับ Smart Card Reader / CAC Reader (Common Access Card)
Recommended Network Switches
- Below are the network switches that have passed ATEN's stress tests using the KE Series extenders. Our tests streamed content over a network with a resolution of 1920 x 1200 @60Hz (KE69 Series) and 3840 x 2160 @30Hz (KE89 Series), 24bit color depth at 60 frames per second.
- Cisco Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
- HP Procurve 2920
- H3C S5120
- Huawei S5700
- DLink DGS-1510

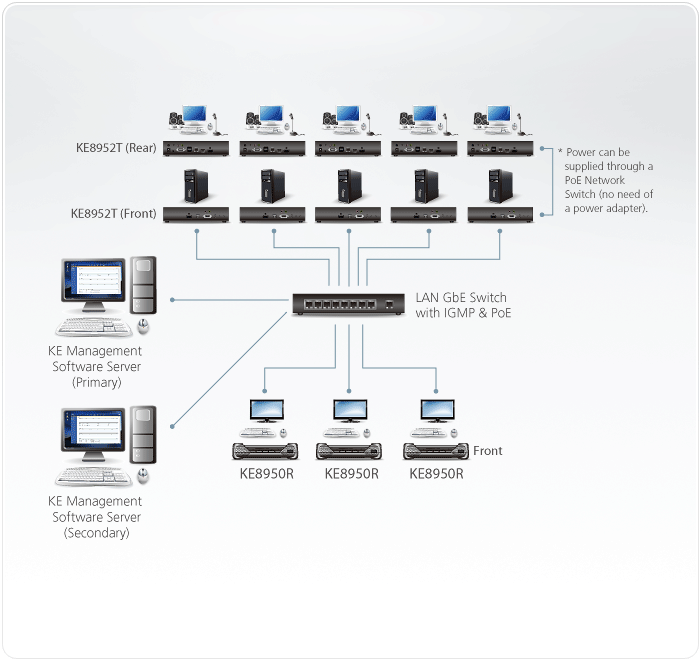

Diagram
Specification
| Connectors | |
| USB Port | N/A |

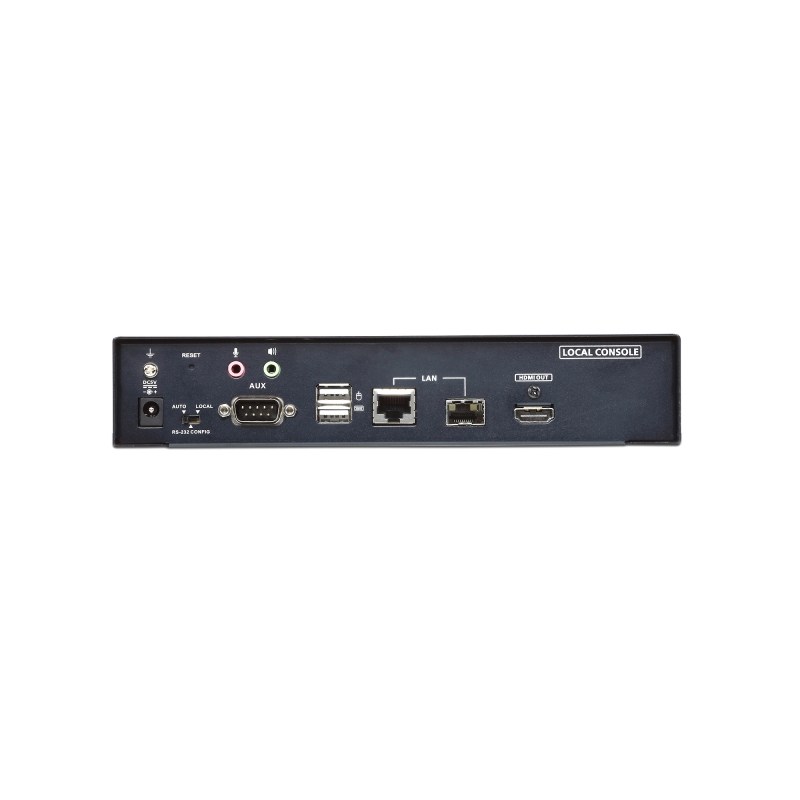

| Console Ports | 2 x USB Type A Female (White) 1 x HDMI Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |

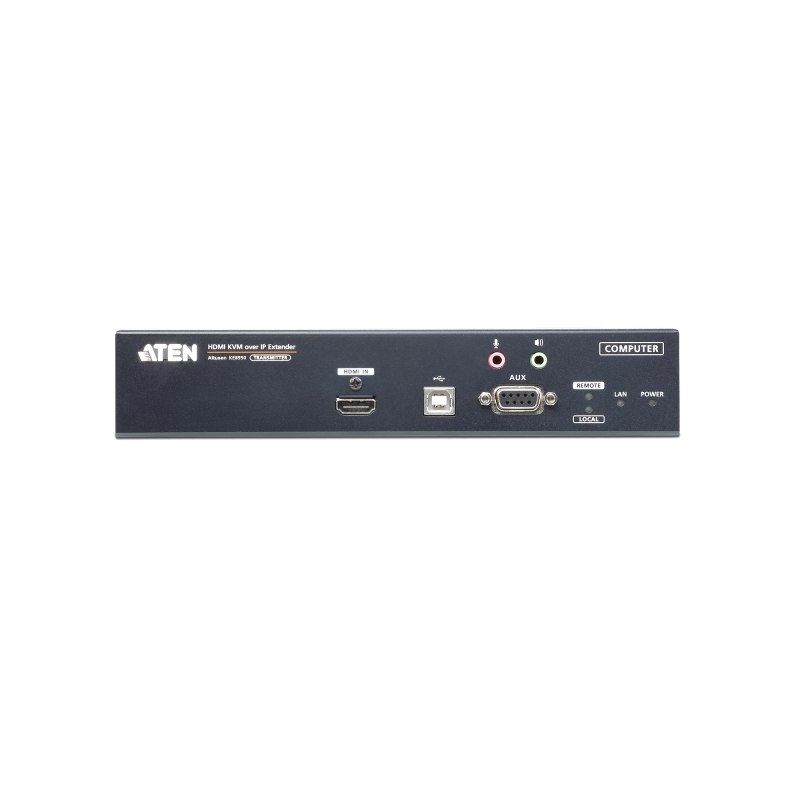

| KVM Ports | 1 x USB Type B Female (White) 1 x HDMI Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 1 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 1 x SFP Slot |
| Switches | |
| OSD | N/A |
| Video | N/A |
| Graphics | N/A |
| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:6.56W:35BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | 3840 x 2160 @ 60Hz (4:2:0), 3840 x 2160 @ 30 Hz (4:4:4) |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.10 kg ( 2.42 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.29 x 4.18 cm (8.46 x 6.41 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x KE8950T 4K HDMI Single Display KVM over IP Transmitter
- 1x Power Adapter
- 1x KVM Cable (HDMI, USB, Audio; 1.8 m/6 ft)
- 1x HDMI LockPro
- 1x Foot Pad Set
- 1x Mounting Kit
- 1x User Instructions
