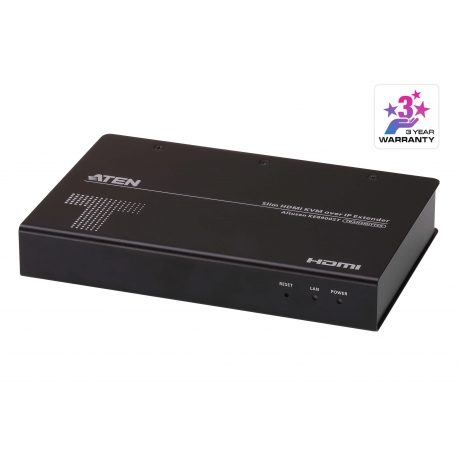

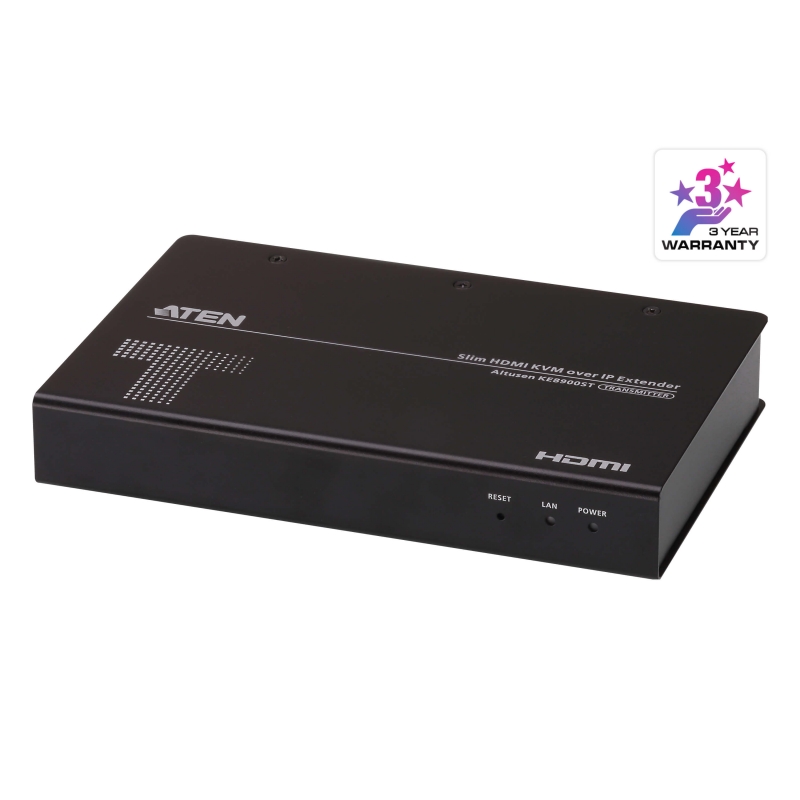

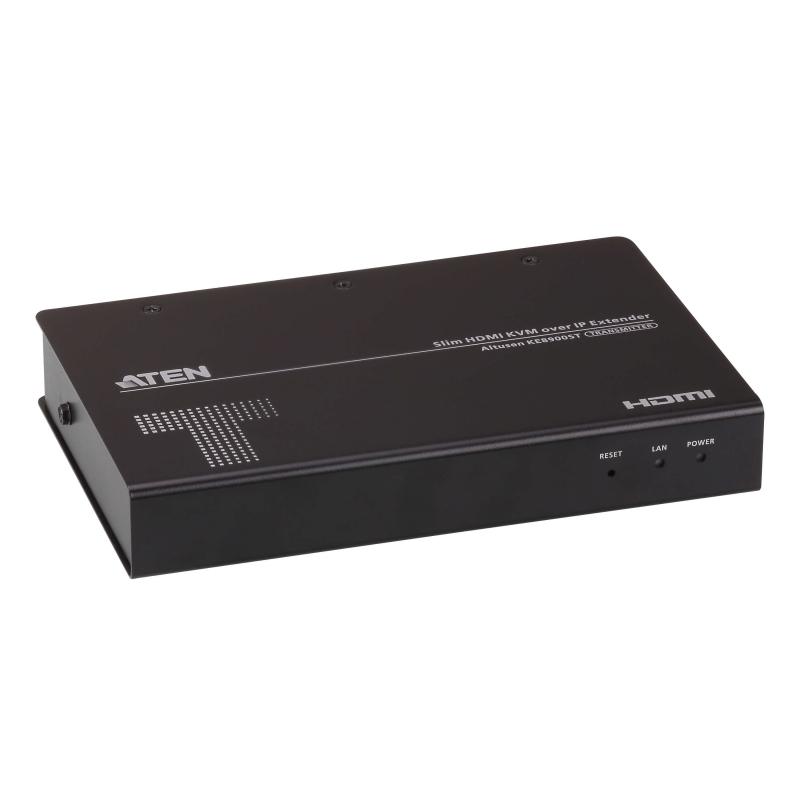

Slim HDMI Single Display KVM over IP Transmitter
KE8900ST
KE8900ST (ตัวส่ง) คือ HDMI KVM Over IP Transmitter ที่ช่วยให้คุณขยายสัญญาณจากคอมฯ เซิร์ฟเวอร์ ไปยัง KE8900SR (ตัวรับ) ได้ ไกล 100m และ สามารถเชื่อมต่อผ่าน Gigabit Switch L2/L3 ได้หรือ Fiber Network ได้
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE8900ST/SR รองรับการใช้งานแบบ 1 ตัวส่ง ต่อ 1 ตัวรับ, 1 ตัวส่ง ต่อ หลายตัวรับ และ หลายตัวส่ง ต่อ หลายตัวรับ สลับใช้งานเครื่องเซิร์ฟเวอร์ได้อิสระ เมื่อมีตัวส่ง และตัวรับ หลายตัวในระบบ พร้อมคุณสมบัติพิเศษมากมายที่ออกแบบมาให้เหมาะสำหรับ control room เช่น การทำ Video Wall, การลากเม้าส์ข้ามขอบจอเพื่อเปลี่ยนไปควบคุมเครื่องนั้น ๆ, การส่งภาพไปยังคอนโซลอื่น หรือดึงภาพจากคอนโซลอื่นมาควบคุม เป็นต้น
คุณสมบัติ
ฮาร์ดแวร์
- ใช้ advance processor แบบ lossless และมีการส่งวิดีโอแบบ low latency ที่ความละเอียดสูงสุดถึง 1920x1200 @ 60Hz; 24 bit color depth
- รองรับมาตรฐาน HDMI ที่ความละเอียดตั้งแต่ 640x480 ถึง 1920x1200
- รองรับ USB Virtual Media
- รองรับมาตรฐาน HDMI 1.4a และ HDCP 1.4
- ช่อง Ethernet รองรับ Auto-MDIX ตรวจสอบชนิดของสายแลนให้อัตโนมัติ
- มี 8KV/15KV ESD protection และ 1KV surge protection ในตัว
- ถูกออกแบบให้มีความ บาง, เบา ไม่ต้องมีพัดลมระบายความร้อน จึงเงียบ
- รองรับการเชื่อมต่อ Gigabit Ethernet port
- มี Rack mount มาให้ติดตั้งเข้ากับตู้ Rack หรือผนัง
- Mounting options: VE-RMK 1U Extender Rack Mount Kit (ไม่รวมใน package)
การบริหารจัดการ
- รีโมทเข้าถึงคอมพิวเตอร์ของคุณผ่านระบบเครือข่ายแลน (Intranet)
- มี OSD (On Screen Display) ที่ตัว Receiver สำหรับตั้งค่าทั้ง Tx และ Rx units ได้
- EDID Expert ช่วยให้คุณตั้งค่า EDID ที่เหมาะสมกับจอแสดงผลได้มากที่สุดได้
- Video Compression Level ช่วยให้คุณสามารถเพิ่มลด คุณภาพของวิดีโอ ให้เหมาะสมกับ Bandwidth ใน Network ได้
- CLI - ผู้บริหารระบบสามารถควบคุม KE ทั้งหมดผ่าน RS232 หรือ Telnet ด้วยใช้ commands line
- RS232 serial ports ช่วยให้คุณเชื่อมต่อ Serial terminal สำหรับ text menu, CLI หรือ เชื่อมต่อกับ Serial device เช่น touch screens และ barcode scanners ได้
- เข้ากันได้กับ KE ทุกรุ่น
ความปลอดภัย
- พอร์ต LAN เฉพาะสำหรับการเชื่อมต่อโดยตรงของ KE จึงสามารถแยกได้จากเครือข่ายขององค์กร
- รับส่งข้อมูลได้อย่างปลอดภัย ด้วยการเข้ารหัสความปลอดภัย AES ทั้ง Video/Keyboard/Mouse และ การโอนถ่ายข้อมูล
- รองรับโปรโตคอล Transport Layer Security (TLS) ซึ่งเป็นมาตรฐานความปลอดภัยสากลที่ใช้กันอย่างแพร่หลาย
Virtual Media
- Virtual Media ช่วยให้สามารถส่งไฟล์, อัพเดท patch OS และ ติดตั้ง software เป็นต้น
- รองรับ USB2.0 DVD/CD drive, USB mass storage, PC ฮาร์ดดิสก์ และ ISO images files
- รองรับ Smart Card/CAC Reader
Advanced Features**
- เชื่อมต่อได้อย่างยืดหยุ่น เพราะเป็นทั้ง Extender และ Matrix รวมถึงการทำ Video Wall
- Push and Pull ฟังก์ชั่น ช่วยให้คุณส่ง หรือ รับ เนื้อหาบนหน้าจอ จากผู้อื่นได้ง่าย ๆ เพียงคลิกเดียว
- Fast Switching สลับภาพได้อย่างรวดเร็วภายใน 0.3 วินาทีเท่านั้น
- Boundless Switching ช่วยให้คุณสามารถสลับควบคุมคอมฯ โดยการลากเมาส์ข้ามขอบหน้าจอ
- รองรับการสร้าง Video Wall สูงสุด 8x8 (64 จอ) ในแต่ละ layout
- รองรับการสลับภาพ ตามตารางวันเวลาที่กำหนดไว้ล่วงหน้า
- Virtual Transmitter ส่งสตรีมวิดีโอ เสียง, USB และ Serial source ไ้ด้อิสระ
- รองรับการตรวจสอบสิทธิ์ทั้งจากตัวเซิร์ฟเวอร์ที่ติดตั้ง CCKM และ ภายนอกเช่น LDAP, Active Direcotry, RADIUS และ TACACS+
- ผู้บริหารระบบสามารถตั้งค่าสิทธิ์การใช้งานได้ 4 โหมดบน TX device สำหรับ การใช้งานร่วมกัน หรือ เพื่อหลีกเลี่ยงการรบกวนกันระหว่างผู้ใช้งานได้
- กำหนดสิทธิ์ผู้ใช้และ กลุ่มผู้ใช้ ได้ สำหรับการเข้าถึงและการควบคุมอุปกรณ์ KE
- จัดกลุ่มของ Tx ได้ถึง 4 เครื่อง เพื่อรองรับแอปพลิเคชั่นหลายหน้าจอ
หมายเหตุ
** advance functions เหล่านี้ จะใช้งานได้เมื่อใช้งานร่วมกับ KE Matrix Management software (CCKM) และ ต้องซื้อ USB Key License เมื่อใช้ TX และ RX รวมกันเกิน 8 units ในระบบ
Recommended Network Switches
- Below are the network switches that have passed ATEN's stress tests using the KE Series extenders. Our tests streamed content over a network with a resolution of 1920 x 1200 @60Hz (KE69 Series) and 3840 x 2160 @30Hz (KE89 Series), 24bit color depth at 60 frames per second.
- Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
- HP Procurve 2920
- H3C S5120
- Huawei S5700
- DLink DGS-1510
ผังการต่อ
ข้อมูลจำเพาะ

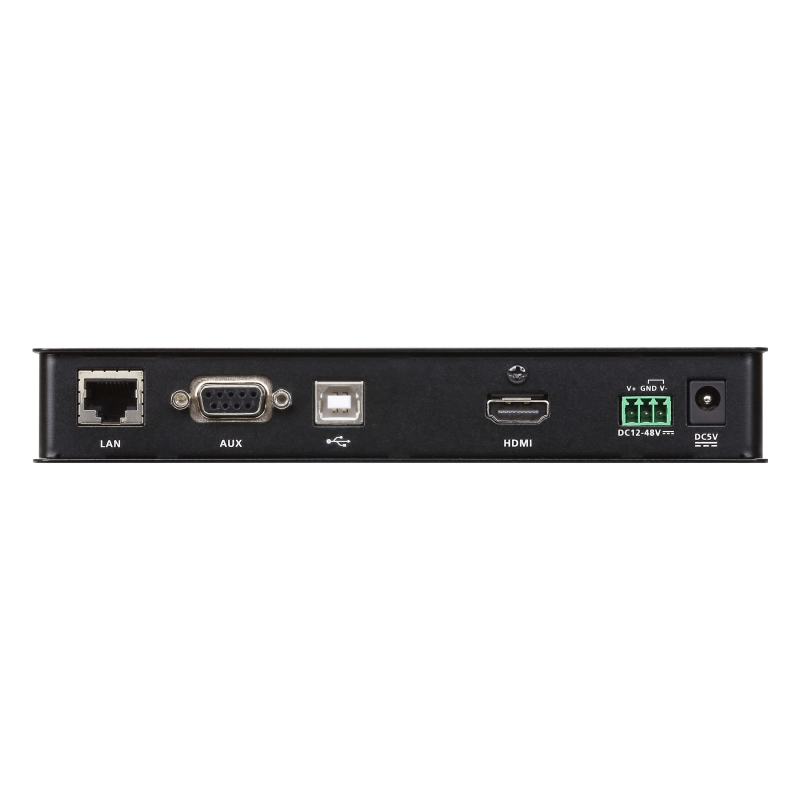

| Connectors | |
| KVM Ports | 1 x USB Type B Female (White) 1 x HDMI Female (Black) 1 x DB-9 Female (Black) |
| Power | 1 x DC Jack (Black) 1 x 3-Pole Terminal Block Connector (Green) |
| LAN Ports | 1 x RJ-45 (Black) |
| Switches | |

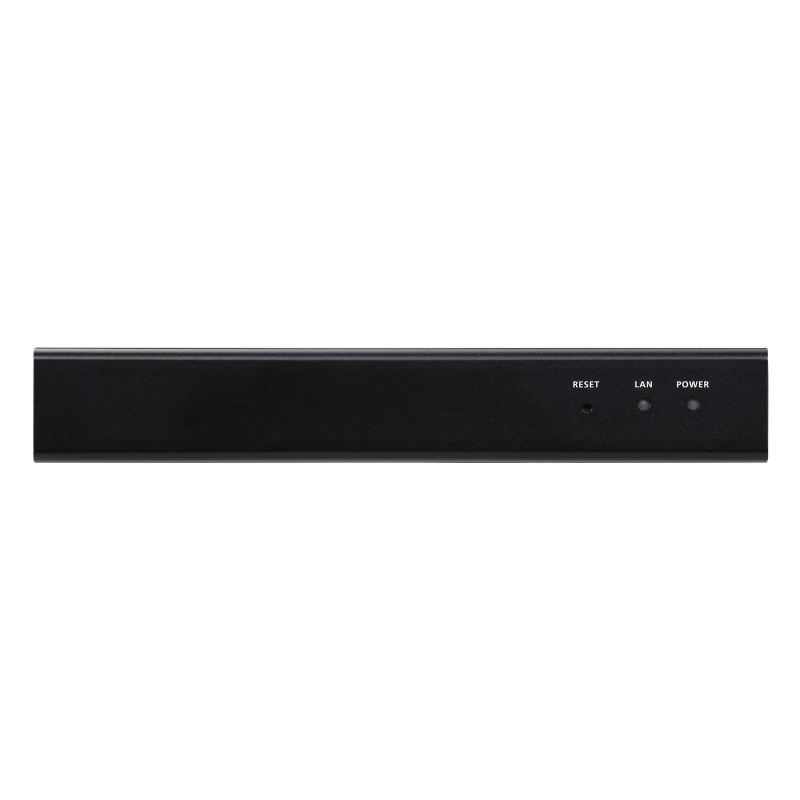

| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:4.3W:20BTU DC48V:6.61W:31BTU |
| Video Resolution | Up to 1920 x 1200 @ 60Hz |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.65 kg ( 1.43 lb ) |
| Dimensions (L x W x H) | 18.20 x 11.75 x 2.87 cm (7.17 x 4.63 x 1.13 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
1x Slim HDMI Single Display KVM over IP Transmitter
1x USB HDMI KVM Cable (HDMI, USB, Audio; 1.8m/6ft)
1x Power Adapter
1x Mounting Kit
1x HDMI Lockpro
1x User Instructions
ความต้องการของระบบ
-
1) Gigabit Network Switch มีคุณสมบัติดังนี้• ความเร็ว 1Gbps หรือมากกว่า
• L3 Switch ที่รองรับ IGMP queries
• IGMP Snooping v2 หรือ v3
• มีฟังก์ชั่น Flow Control
• มีค่า Throughput ของ Full Duplex 1Gbps up และ down stream ต่อพอร์ต
• กรณีต่อพ่วง Network Switch ช่อง Uplink ควรมี Bandwidth สูง เช่น Fibre Optic Channel และควรใช้สวิตช์ยี่ห้อและรุ่นเดียวกันตลอดทั้งเครือข่ายย่อย - 2) เปิดใช้งาน IGMP และ Flow Control ที่ Network Switch
- 3) CCKM Software กรณีใช้งานแบบ Matrix System
รุ่นของ Network Swtich แนะนำ ที่ผ่านการทดสอบจาก Lab ของ ATEN ให้ใช้งานร่วมกับ KE Series
- • Cisco Catalyst 2960X, Catalyst 2960XR, Catalyst 3750
- • HP Procurve 2920
- • H3C S5120
- • Huawei S5700
- • Zyxel XGS2210, GS2220, XS3800-28
