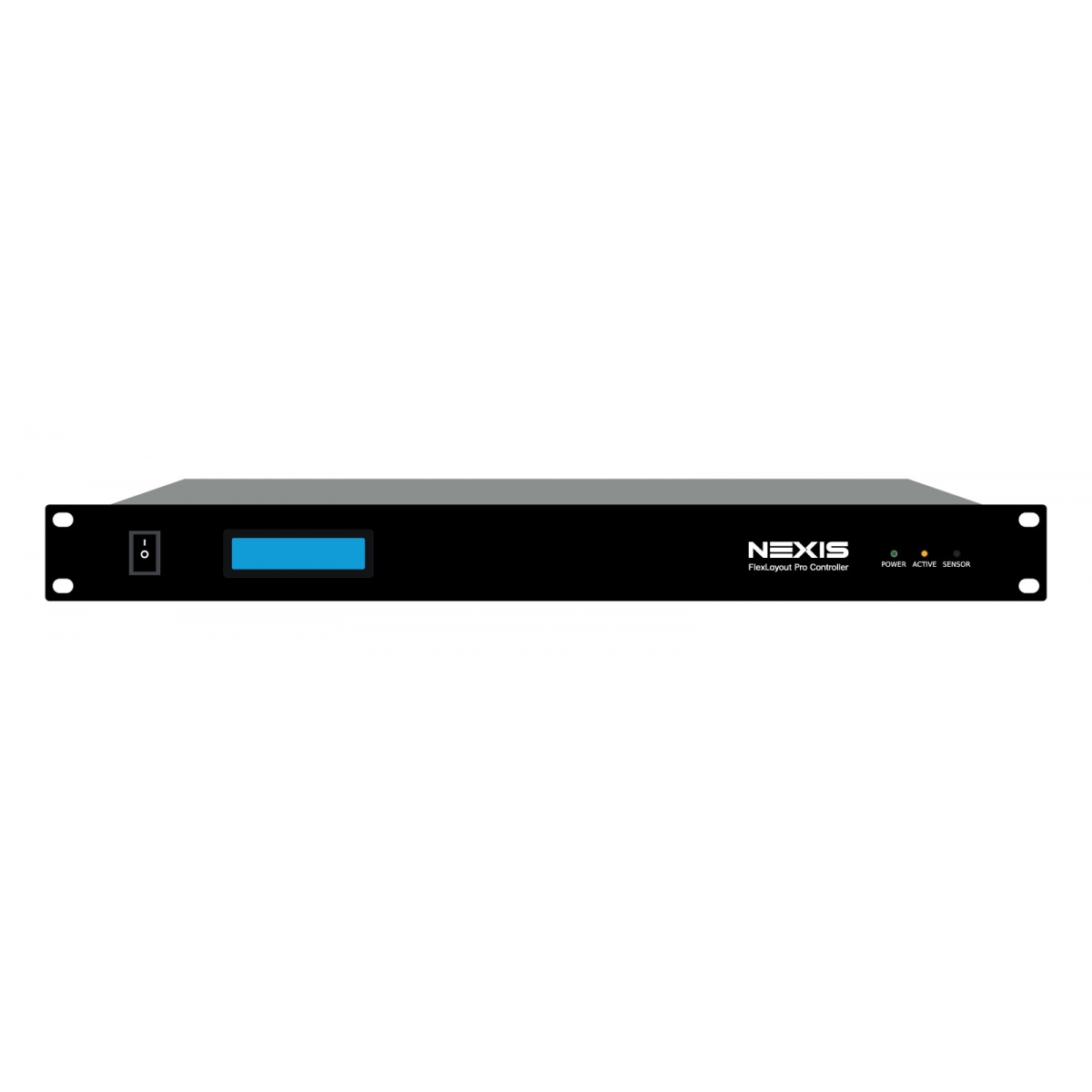

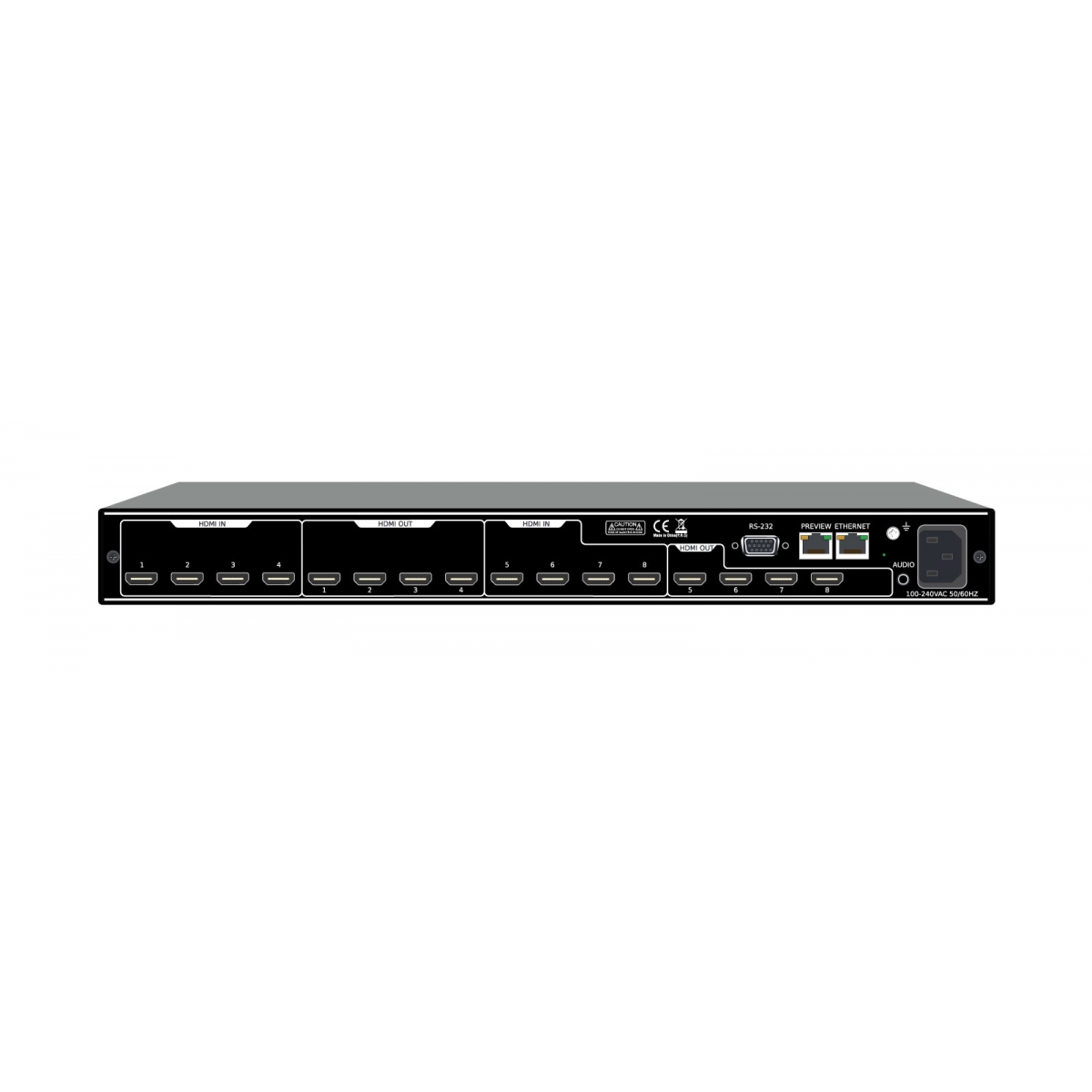

FlexLayout Pro Controller - 4K30 8 IN 8 OUT Video Wall Controller
VW4808A
- Video Wall controller รองรับ 8 HDMI In / 8 Out
- รองรับ 4K 30Hz
- จัดวาง Layout บน Wall ได้อิสระ แสดงผลได้ 8 Layers ใน 1 หน้าจอ และสูงสุด 16 Layers รวมทั้ง Video Wall
- รองรับการควบคุมผ่าน Web, PC Software และ Mobile App พร้อม Preview สัญญาณภาพ
- รองรับ Custom ความละเอียดสำหรับ LED Panel
- ตั้งวันเวลาให้สลับโปรไฟล์ได้
Spec Sheet

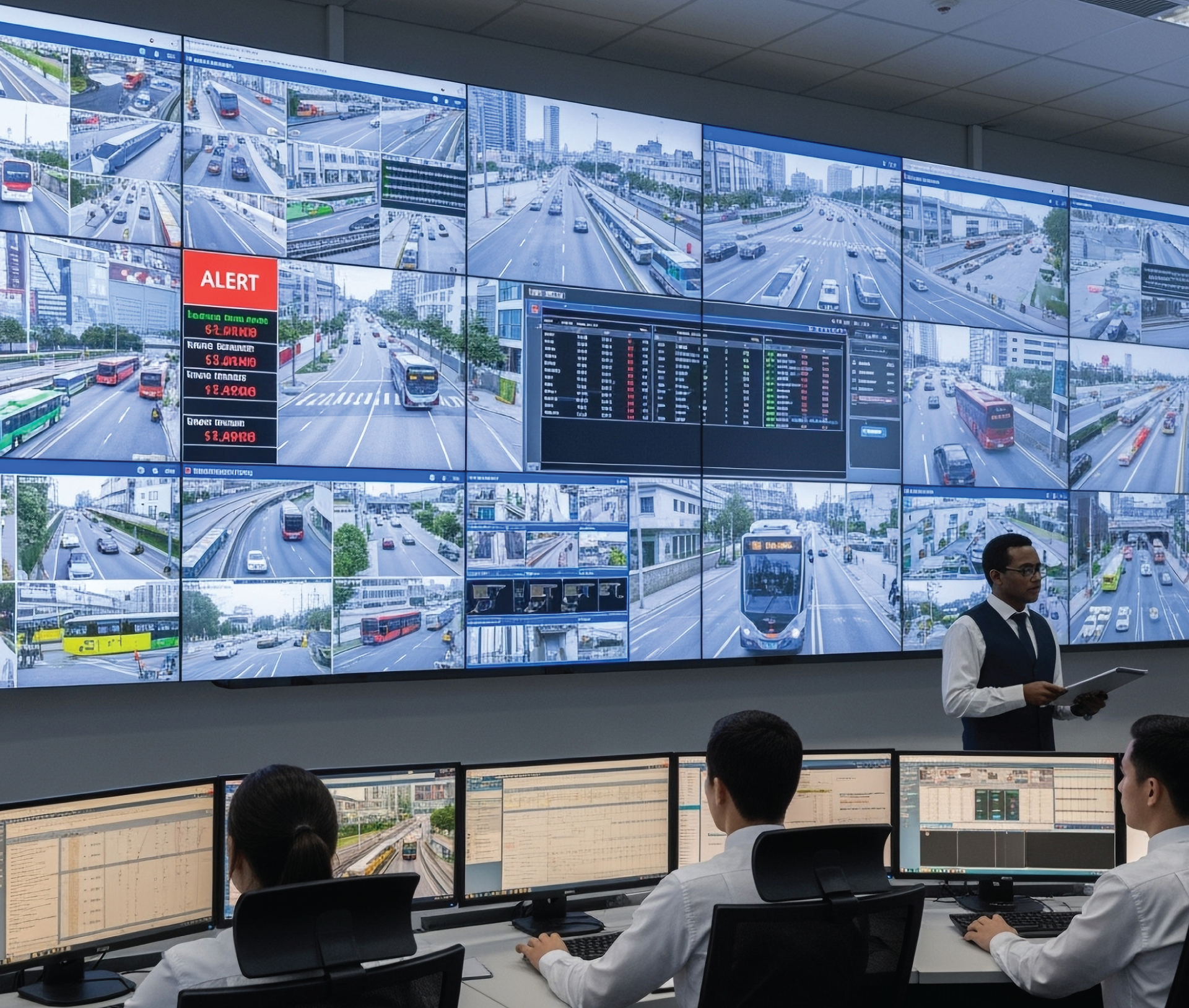

Video Wall Controller คืออะไร และช่วยแก้ปัญหาอะไรได้บ้าง?
Video Wall Controller คืออุปกรณ์ที่ใช้ควบคุมและจัดการการแสดงผลบนจอหลายจอ ให้ทำงานร่วมกันเป็น Video Wall หรือจอภาพขนาดใหญ่ที่ประกอบจากหลายจอ เช่น LCD TV, LED Panel หรือ Monitor Wall ระบบนี้ช่วยให้สามารถแสดงภาพจากหลายแหล่งสัญญาณพร้อมกัน เช่น คอมพิวเตอร์ กล้องวงจรปิด ระบบ monitoring หรือ dashboard ต่างๆ และจัดวาง layout ได้อย่างอิสระบนจอหลายจอในระบบเดียวตัวอย่างการใช้งานที่พบบ่อย ได้แก่
- Control Room / Command Center
- Security Monitoring / CCTV Wall
- Network Operation Center (NOC)
- Digital Signage และหน้าจอโฆษณาขนาดใหญ่
- ห้องประชุม หรือ Presentation Wall
หากองค์กรต้องการต่อจอ หลายจอให้เป็นภาพเดียว หรือแสดงหลายข้อมูลพร้อมกันบนจอขนาดใหญ่ การใช้ Video Wall Controller จะช่วยให้การจัดการหน้าจอเป็นระบบ และควบคุมได้ง่ายขึ้น
VW4808A คืออะไร
VW4808A FlexLayout Pro Controller 4K30 8-in-8-out Video Wall Controller คือ Video Wall Controller แบบ HDMI 8 Input และ HDMI 8 Output ที่ออกแบบมาเพื่อควบคุมระบบ Video Wall 4K สำหรับองค์กร ห้องควบคุม และงานแสดงผลหลายจอ มาพร้อม Video Scaler ภายใน ช่วยให้สามารถจัดการภาพบน Video Wall ได้อย่างยืดหยุ่น ทั้งการแสดงภาพเต็มจอหลายจอ หรือแบ่งหน้าจอเป็นหลาย layout ได้ตามต้องการ สามารถแสดงผลได้หลาย layer พร้อมกัน และสลับแหล่งสัญญาณ ได้แบบ Seamless switching โดยไม่เกิดจอดำระหว่างการเปลี่ยนภาพ
จุดเด่นของ VW4808A Video Wall Controller คืออะไรบ้าง

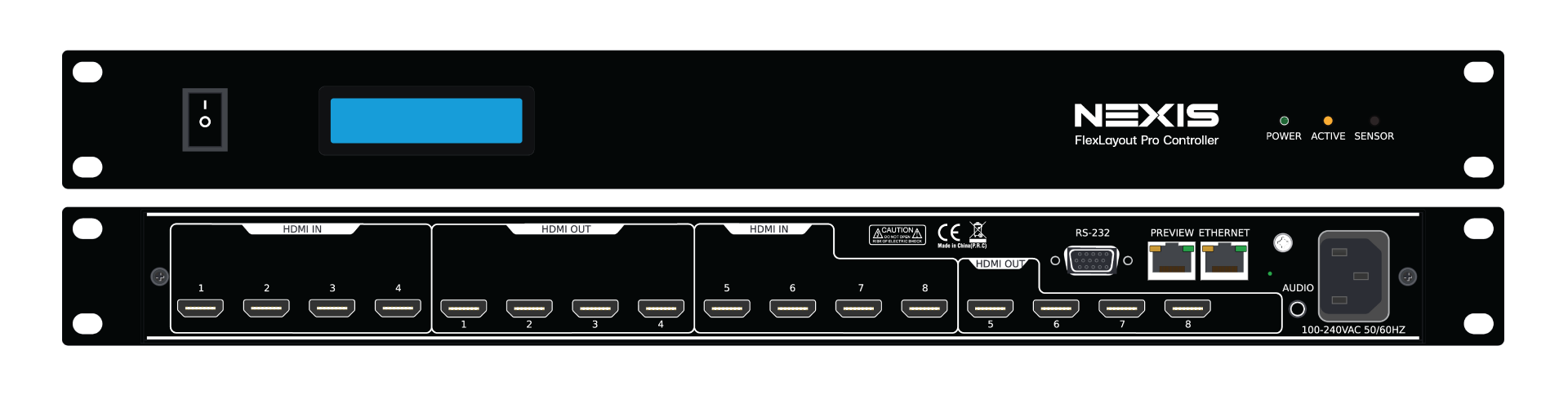

รองรับ 8 HDMI Input และ 8 HDMI Output
VW4808A สามารถรับสัญญาณภาพจากแหล่งต่างๆ ได้สูงสุด 8 แหล่งสัญญาณ และกระจายภาพไปยัง 8 จอแสดงผล ในระบบ Video Wall ความละเอียดสูงถึง 4K (4096 × 2160) @30Hz มาพร้อม Video Scaler ในตัว ที่ปรับความละเอียดของ Output ได้สูงสุด 4K30Hz เหมาะสำหรับงานที่ต้องแสดงข้อมูลหลายระบบ เช่น กล้อง CCTV, Dashboard monitoring, ระบบ SCADA หรือ Presentation หลายเครื่อง

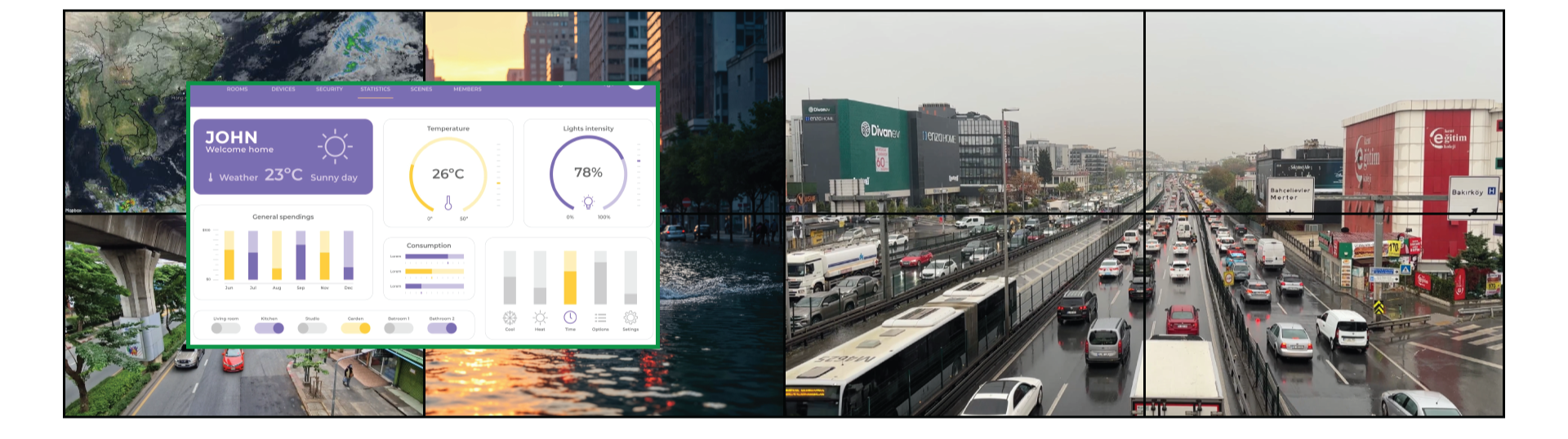

จัด Layout บน Video Wall ได้อย่างอิสระ
ระบบ FlexLayout ช่วยให้ ปรับขนาดหน้าต่างภาพ, ย้ายตำแหน่งภาพไปยังจออื่น, ซ้อนภาพ (overlay), ซูมภาพเต็ม video wall, ทำภาพคร่อมจอ ก็ทำได้ง่ายดายเพียง Drag & Drop สามารถแสดงผลได้สูงสุด 8 layers ต่อจอ และสูงสุด 16 layers ทั้งระบบ Video Wall เหมาะสำหรับการสร้าง Multi-Source Display หรือ Monitor Wall Display ใน Control Room

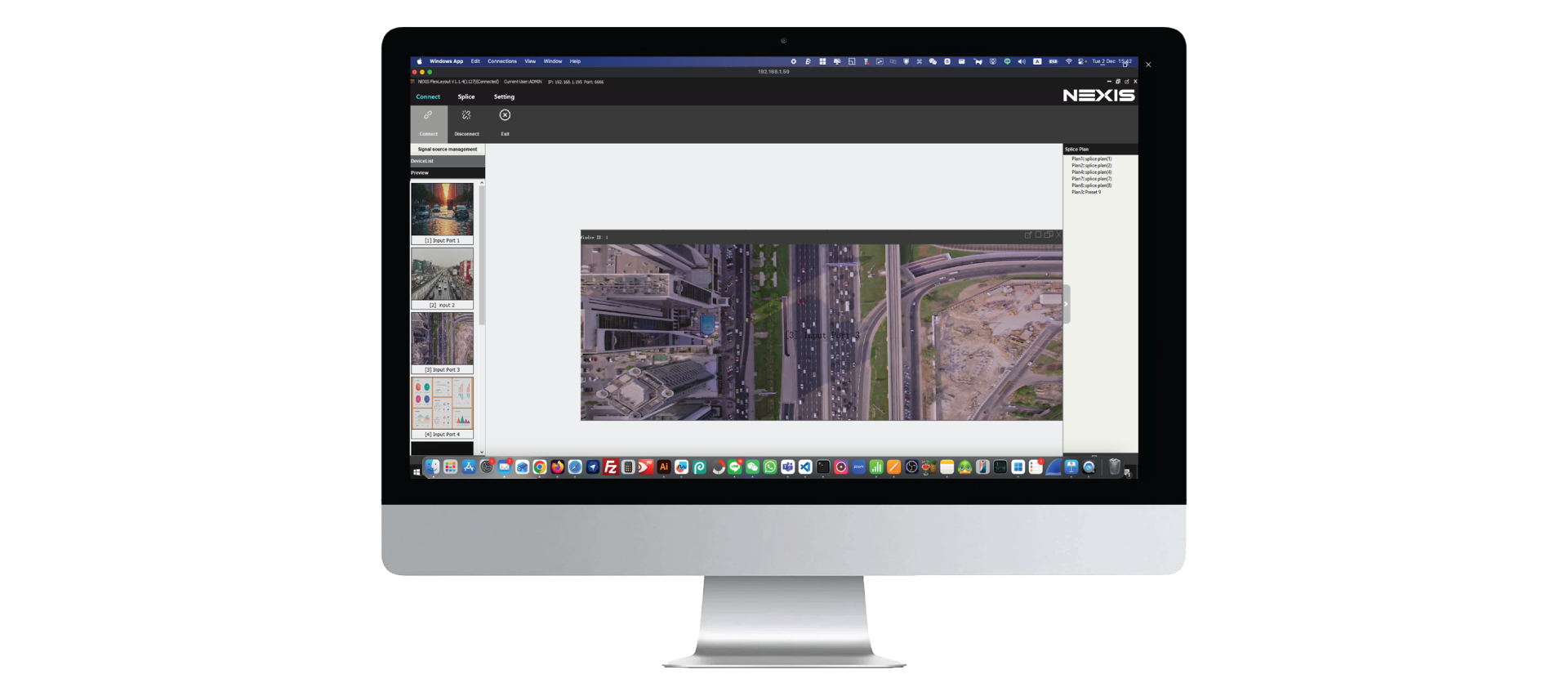

ควบคุม Video Wall ผ่าน Web, Software, Mobile App
VW4808A สามารถควบคุมได้หลากหลาย ทั้งจาก Web GUI, PC Software, Mobile App (iOS / Android) รองรับการ Preview ทั้ง Input Source และ Video Wall แบบ Real-Time และ จัด layout ได้ทันทีผ่านหน้าจอควบคุม ช่วยให้การบริหาร Multi Display System ทำได้ง่ายขึ้น
รองรับ LED Panel และ Video Wall แบบกำหนดความละเอียดได้เอง
VW4808A รองรับ Custom Resolution ปรับความละเอียดแบบ Non VESA Standard จึงสามารถใช้ร่วมกับ LED Video Wall, LED Panel สำหรับ Event, Stage หรือ LED Signage ได้โดยไม่ต้องใช้ processor เพิ่มเติม

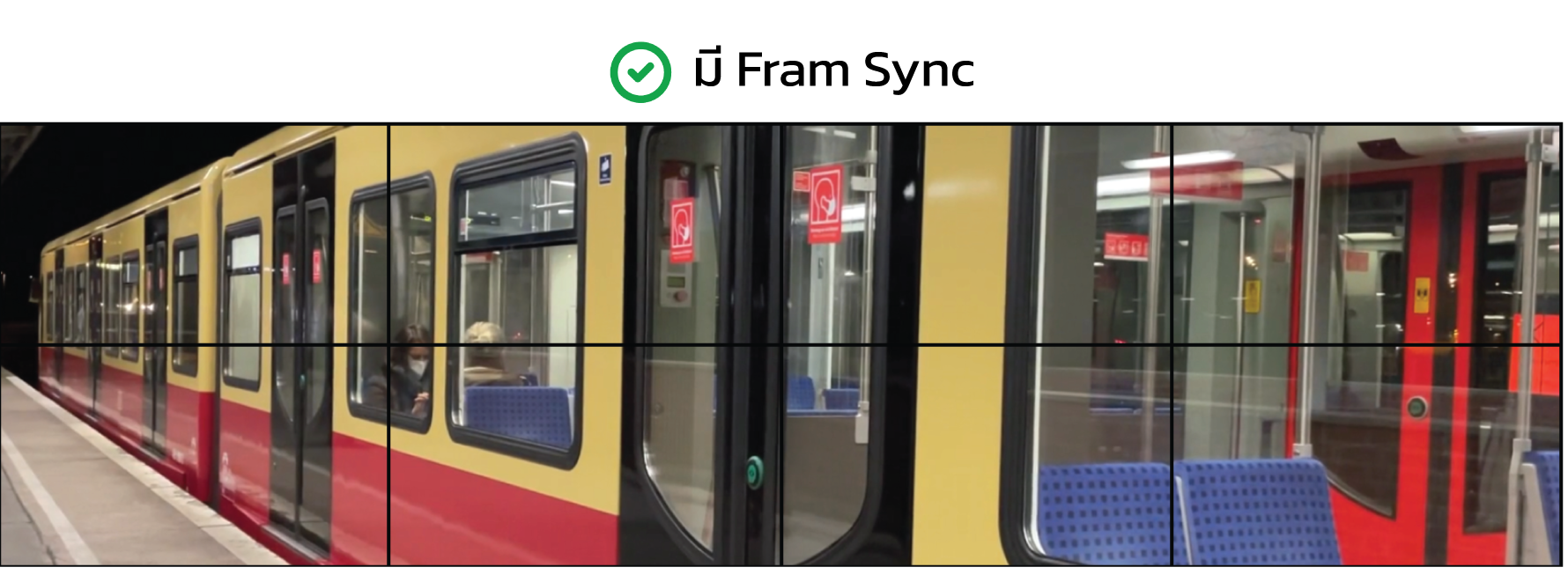

คุณภาพภาพที่นิ่ง เสถียร และ Sync กันทุกจอ
VW4808A รองรับ Seamless Switch ช่วยให้สลับภาพได้อย่างรวดเร็ว โดยไม่มีภาพดำระหว่างการเปลี่ยน source ซึ่งเป็นฟีเจอร์สำคัญสำหรับงานที่ต้องแสดงข้อมูลแบบ Real-time เช่น CCTV, Dashboard หรือ Network Monitoring

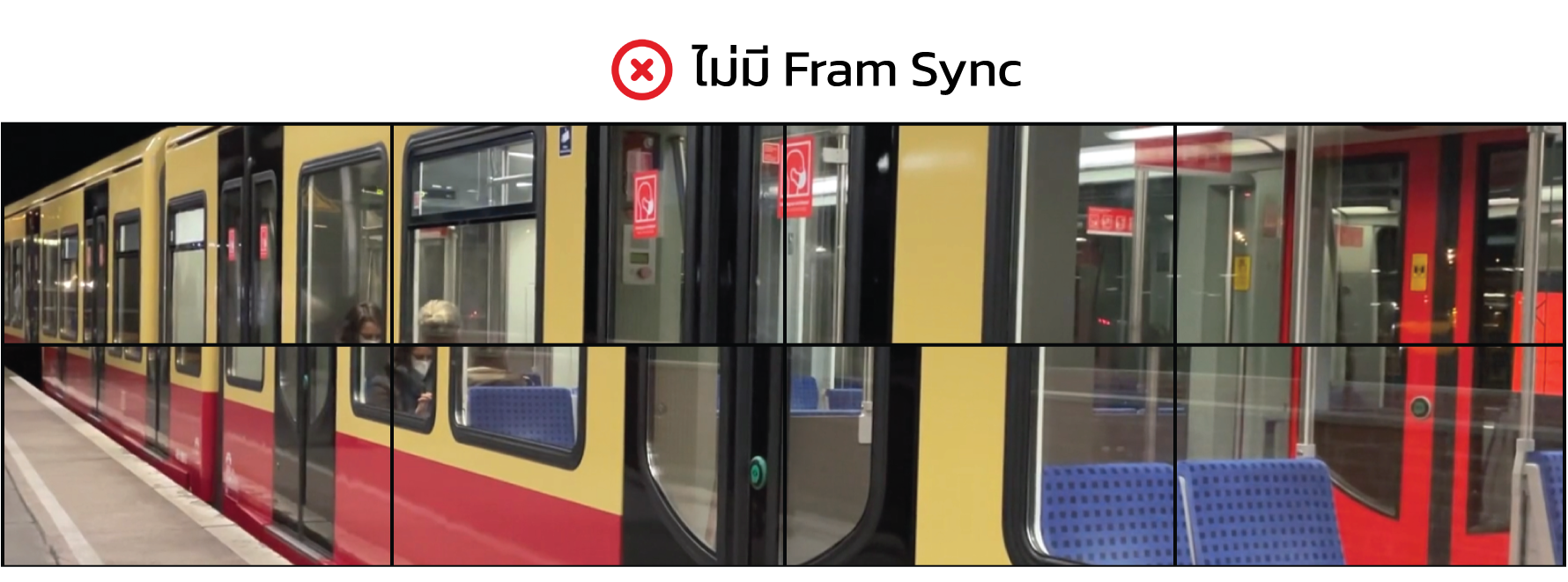

นอกจากนี้ยังสามารถ ปรับ Frame Delay ได้อย่างละเอียด เพื่อให้ภาพจากแต่ละ input ถูก sync กันอย่างสมบูรณ์ เหมาะสำหรับ การใช้งานในระบบ Multi Display Controller หรือ Command Center Video Wall ที่ต้องการความแม่นยำของภาพในทุกจอ

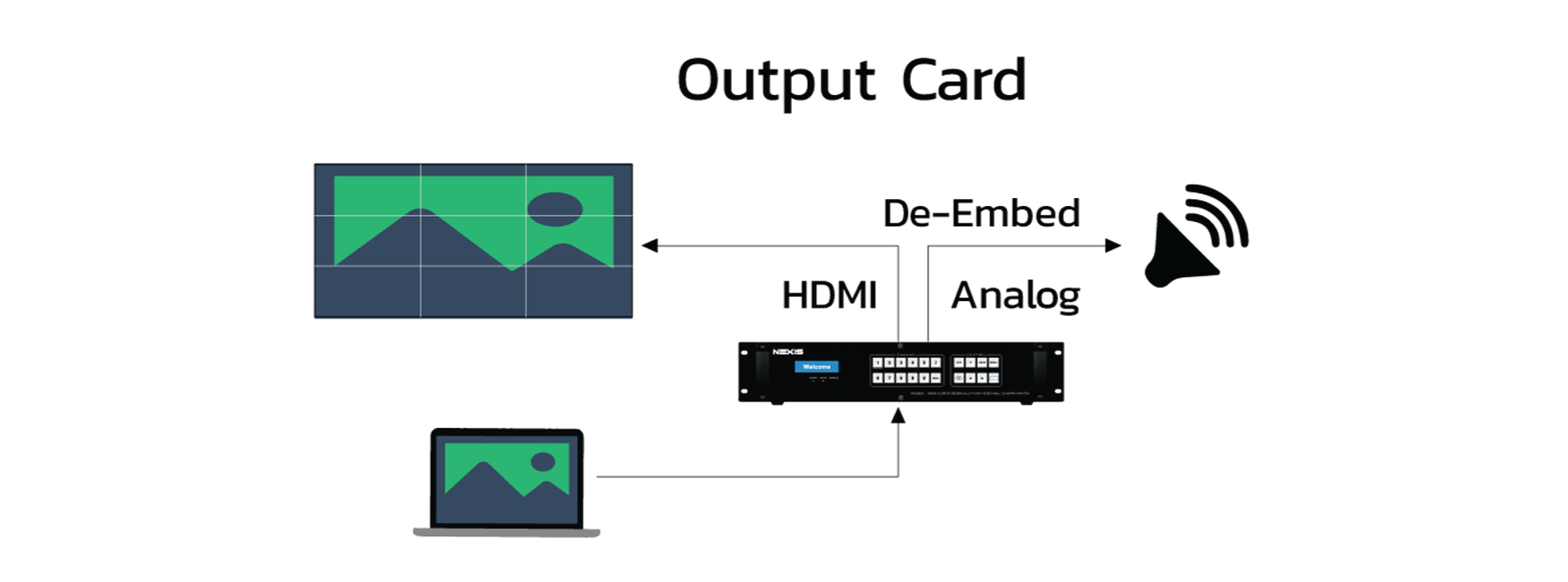

ครบเครื่องด้าน Input และ Output และเสียง
รองรับ Audio Embedded ผ่าน HDMI ทั้งขาเข้าและขาออก ช่วยลดความซับซ้อนในการติดตั้ง โดยเฉพาะในงาน Control Room Video Wall หรือ Digital Signage นอกจากนี้ยังมี ช่องสัญญาณเสียงอนาล็อกแบบ 3.5mm (Stereo Output) สำหรับแยกเสียงออกไปยังระบบเสียงภายนอก เช่น Amplifier หรือลำโพงในห้องประชุม ผู้ใช้งานสามารถเลือกได้ว่าจะดึงเสียงจาก input ใด ไปใช้งาน
แสดงผลโลโก้ ตัวอักษร ข้อความวิ่ง
รองรับการแสดง ข้อความ หรือ ข้อความวิ่งบน Video Wall ทั้งภาษาไทย และอังกฤษ ทั้งในรูปแบบ Text และ Logo/Text (Single Color Image)
คุณสมบัติอื่นๆ
- รองรับ HDMI 1.4 และ HDCP 1.4
- รองรับการสร้างและเรียกใช้ Scene Preset สูงสุด 200 Preset
- มี 2 Ethernet Port สำหรับควบคุม และ Preview

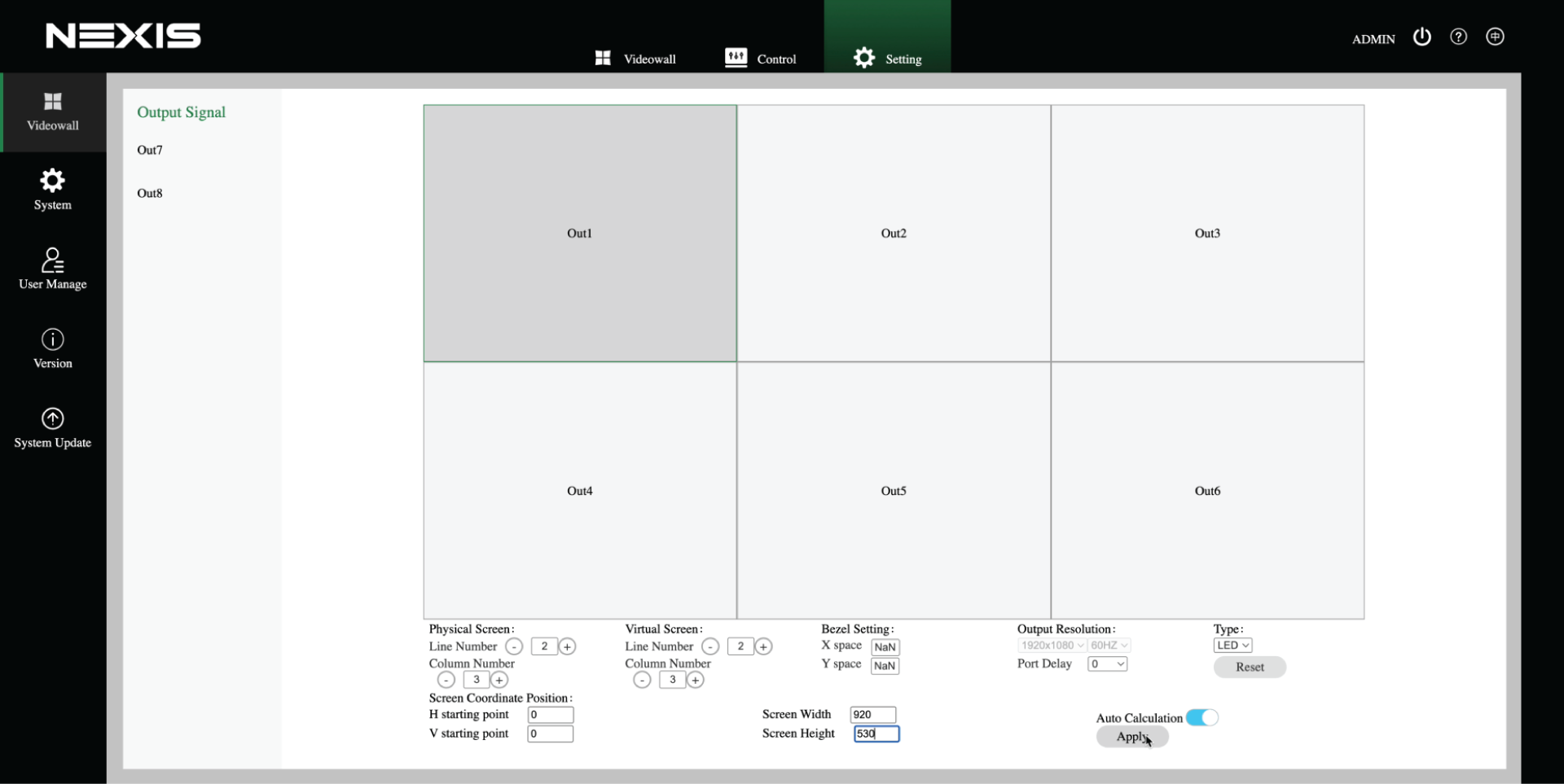

- รองรับการ Mapping output บน Video Wall ช่วยให้ไม่ต้องถอดเสียบสายหลังเครื่องใหม่ กรณีเสียบกับ LCD TV Wall ผิดตำแหน่ง
- รองรับการปรับ Bezel adjustment (ปรับขอบจอ Video wall)
- รองรับการตั้งค่า ระยะเวลาให้เล่น Scene Preset วนไปเรื่อยๆ ได้ตามลำดับที่เลือกไว้ เช่น เล่น Scene 1 @ 10 วินาที, Scene 2 @ 20 วินาที, Scene 3 @ 30 วินาที แล้ววนกลับไปเล่น Scene แรก วนไปเรื่อยๆ หรือกำหนดให้เล่นตามวัน-เวลาปฏิทินได้
- รองรับการจัดการบัญชีผู้ใช้ ซึ่งสามารถกำหนดสิทธิ์ได้ 2 ระดับ คือ Admin และ User
- รองรับการตั้งค่า EDID
- มี LCD panel ด้านหน้าสำหรับแสดง IP address ของตัวเครื่อง
อุปกรณ์ในแพ็คเกจ
- 1x Video Wall Controller Main Unit
- 1x Power cable
ข้อมูลจำเพาะ
|
Model |
VW4808A |
|
Input |
8 HDMI |
|
Output |
8 HDMI, 1 analog audio |
|
Video protocol |
HDMI 1.4、HDCP 1.4 |
|
Maximum resolution |
4096 x 2160@30 Hz |
|
HDMI joggle |
Type A, 19 pins, female head |
|
Serial interface |
RS-232 |
|
Enter the cable length |
10 meters |
|
Output cable length |
10 meters |
|
Impedance |
100±15 ohms |
|
RJ45, control protocol |
TCP/IP protocol |
|
Ethernet rate |
Adaptive 10M/100M/1000M |
|
Storage environment |
Temperature: -20°C ~ +70°C, humidity: 10%~90% |
|
Work environment |
Temperature: 0°C ~ +50°C, humidity: 10%~90% |
|
Source |
AC100~240V 50/60Hz |
|
Maximum power |
65 watts |
|
Computer case specifications |
1U |
|
Size (width x depth x height) |
482x350x46.3 mm |
|
Weight |
3.5 kilograms |
|
MTBF |
30,000 hours |
|
Guarantee |
One year warranty and lifetime maintenance |
ตารางช่วยเลือกรุ่น
| คุณสมบัติ | VW1808A | VW4808A |
| HDMI Input | 8 | 8 |
| HDMI Output | 8 | 8 |
| ความละเอียดขาเข้าสูงสุด | 1080p@60Hz | 4K@30Hz |
| ความละเอียดขาออกสูงสุด | 1080p@60Hz | 4K@30Hz |
| HDMI version | 1.3 | 1.4 |
| HDCP version | 1.4 | 1.4 |
| จำนวน Layers สูงสุดต่อจอ | 8 | 8 |
| จำนวน Layers สูงสุด รวมทั้ง Video Wall | 16 | 16 |
| Audio Input | 8x HDMI Embedded | 8x HDMI Embedded |
| Audio Output | 8x HDMI Embedded, | 8x HDMI Embedded, |
| 1x 3.5mm mini jack | 1x 3.5mm mini jack | |
| Ethernet Port | 2x Gigabit Ethernet | 2x Gigabit Ethernet |
| Custom Resolution สำหรับ LED Panel | Yes | Yes |
| การควบคุม | PC Software, | PC Software, |
| Web GUI, | Web GUI, | |
| RS232 Command, | RS232 Command, | |
| Mobile App (iOS/Android) | Mobile App (iOS/Android) | |
| ข้อความวิ่ง บนวิดีโอวอลล์ | Yes | Yes |
| Logo (Single Color image) | Yes | Yes |
| บันทึก และเรียกใช้ Scene Preset | 200 Preset | 200 Preset |
| การตั้งค่าเล่น Preset ล่วงหน้าตาม วัน-เวลาที่กำหนด | Yes | Yes |
| Cropping Video Source | Yes | Yes |
| Mapping Output | Yes | Yes |
| Bezel Adjustment (การขอบจอ) | Yes | Yes |
| การ Sync ภาพแต่ละจอ ให้ตรงกัน เมื่อวิดีโอเคลื่อนไหวรวดเร็ว | Yes | Yes |
| การจัดการบัญชีผู้ใช้และสิทธิ์ | 2 Level | 2 Level |
| (Admin/User) | (Admin/User) | |
| การจัดการ EDID | Yes | Yes |
| การใส่ภาพพื้นหลังบน Video Wall | Yes | - |
