70m 1 IN 4 OUT HDMI Splitter Extender over CAT6 cable (PoC support)
LH-144EP
- HDMI Spliiter เข้า 1 ออก 4
- เป็น Extender ในตัว ขยายสัญญาณผ่านสาย CAT6 เส้นเดียว
- 4K@30Hz ที่ 40 เมตร และ ความละเอียด 1080p@60Hz ที่ 70 เมตร

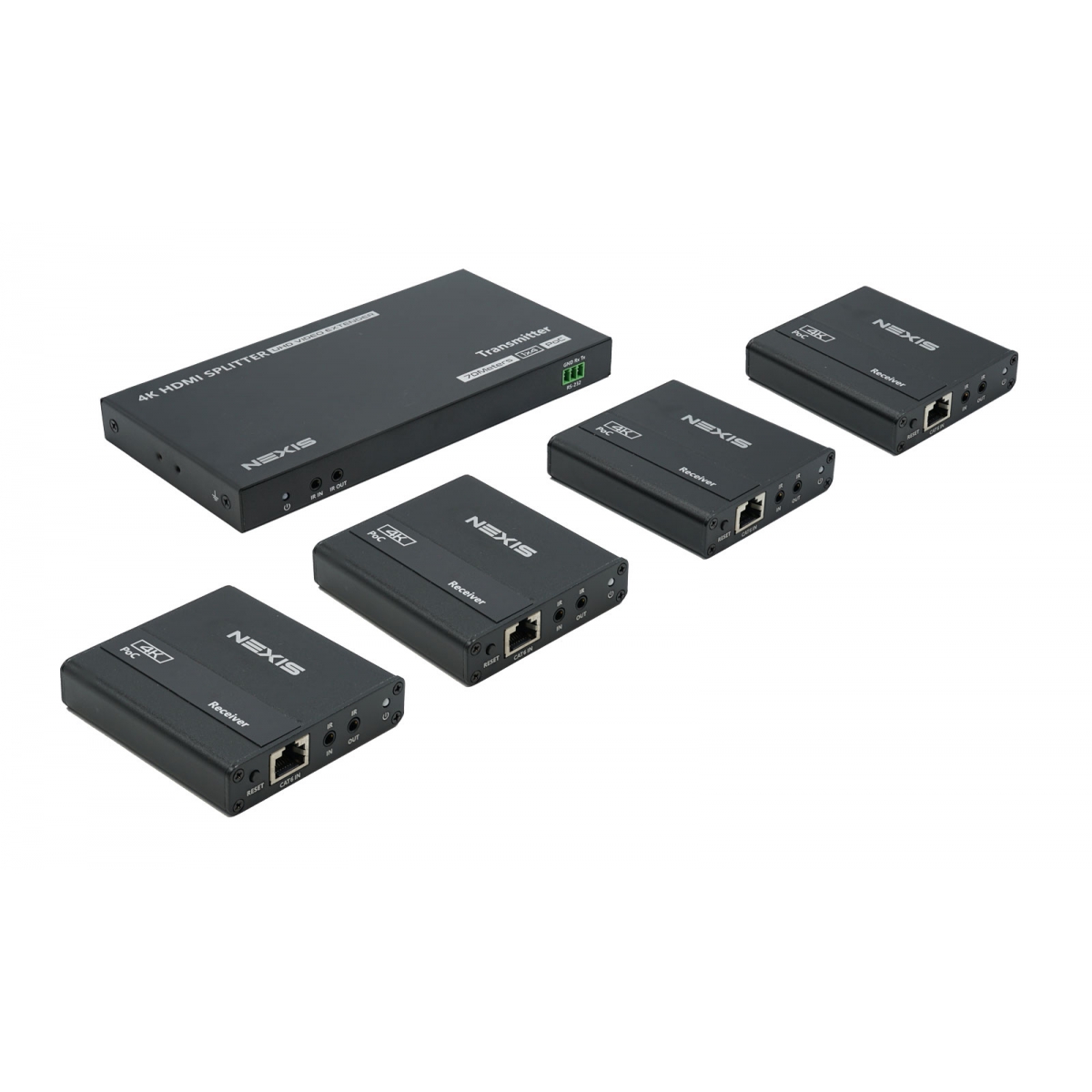

- มาพร้อมตัวรับ 4 ตัวในชุด รองรับ PoC รับไฟเลี้ยงจากตัวส่งต้นทางได้
ควรใช้สาย CAT6 600MHz ขึ้นไป ไม่รองรับการใช้ร่วมกับสาย CAT5/CAT5e
รับประกัน 2 ปีเต็ม
Manual

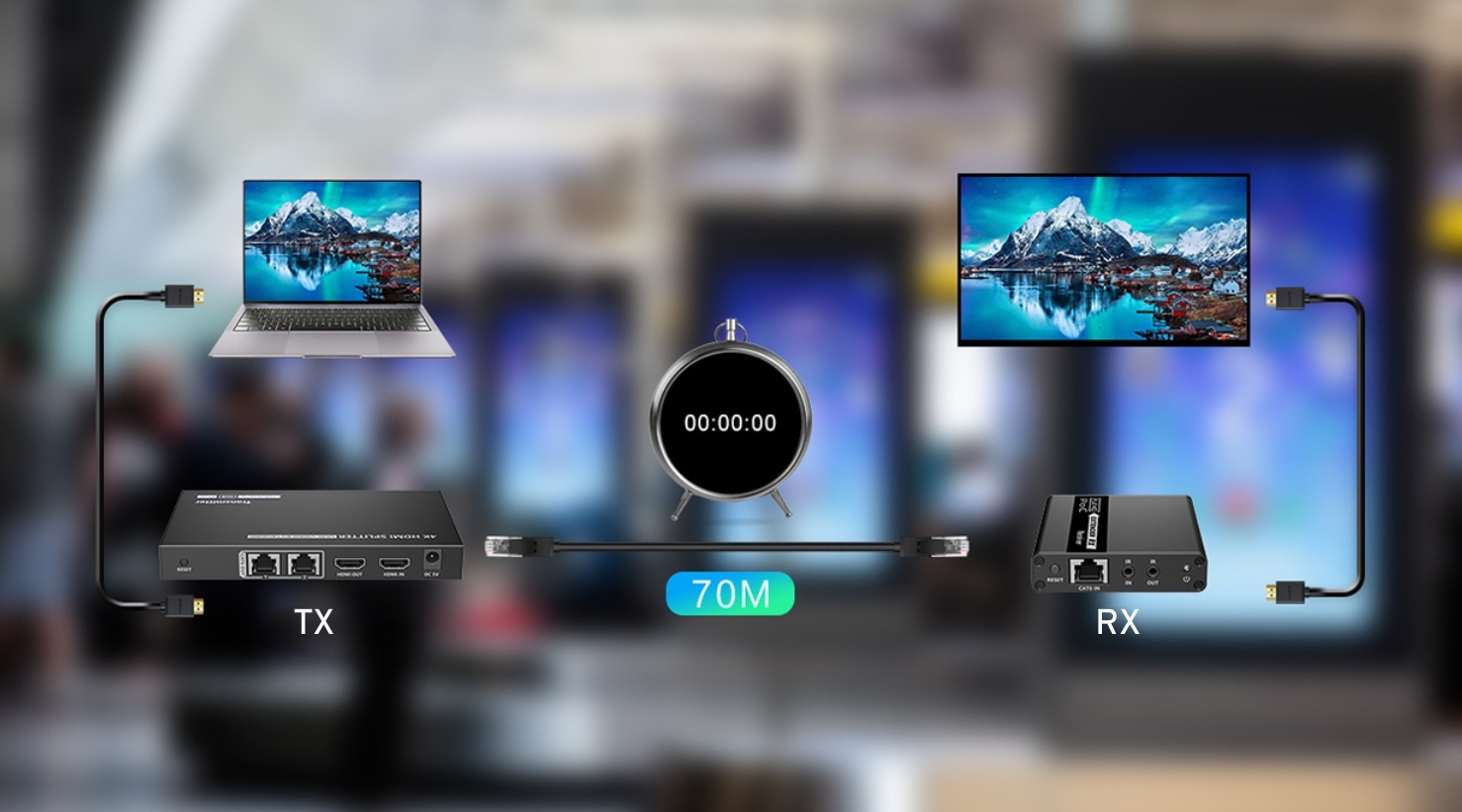

ขยายสัญญาณระยะไกลสูงสุด 70 เมตร Zero latency
รองรับการขยายสัญญาณผ่านสาย Cat6/6A/7 ความละเอียด 4K@30Hz ที่ 40 เมตร และ ความละเอียด 1080p@60Hz ที่ 70 เมตร
4K@30Hz HDR for Visually Lossless Transmission
รองรับ 4K@30Hz HDR ช่วยให้ภาพคมชัด สีสันสดใส และเห็นรายละเอียดได้โดดเด่นมากขึ้น
รองรับ PoC จ่ายผ่าน Network cable
รองรับ PoC ตัวรับปลายทางจึงสามารถรับไฟเลี้ยงจากตัวส่งต้นทางผ่านสาย LAN ได้โดยไม่ต้องต่อหม้อแปลงเพิ่ม (เชื่อมต่อไฟเลี้ยงเฉพาะตัวส่งเท่านั้น)
คุณสมบัติ
- แสดงภาพแบบไร้ความหน่วง หรือล่าช้า (Zero-latency transmission)
- รองรับความละเอียดสูงสุด 4K@30Hz
- รองรับระบบภาพแบบ HDR10

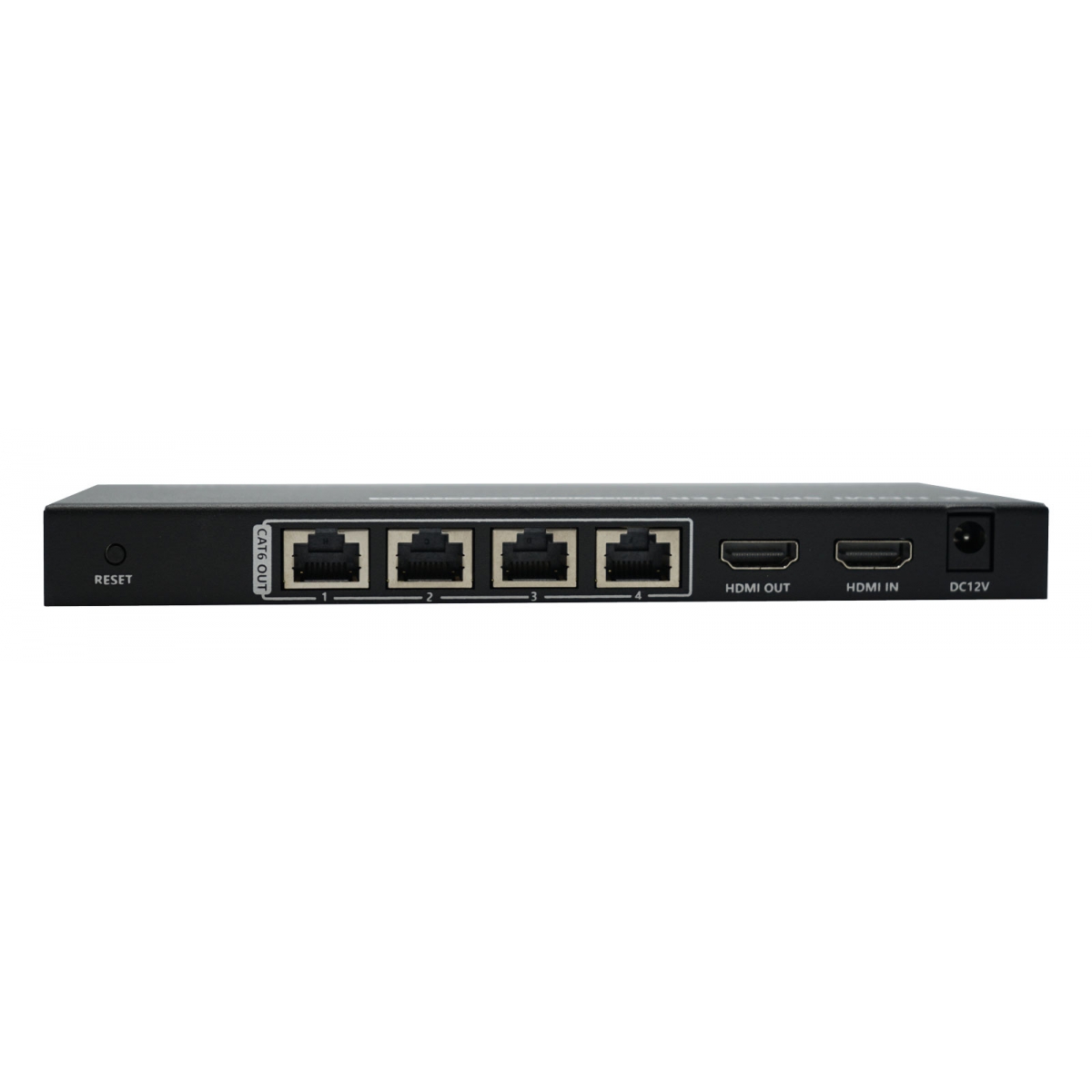

- กระจายแหล่งสัญญาณภาพ 1 HDMI ออก 4 HDMI displays
- รองรับการใช้สาย CAT6/6A/7 network cable ในการกระจายสัญญาณ ที่ความละเอียด 1080p ไกล 70 เมตร และ ความละเอียด 4K30Hz ไกล 40 เมตร
- รองรับ PoC power over network cable เชื่อมต่อไฟเลี้ยงแค่ตัว transmitter เท่านั้น

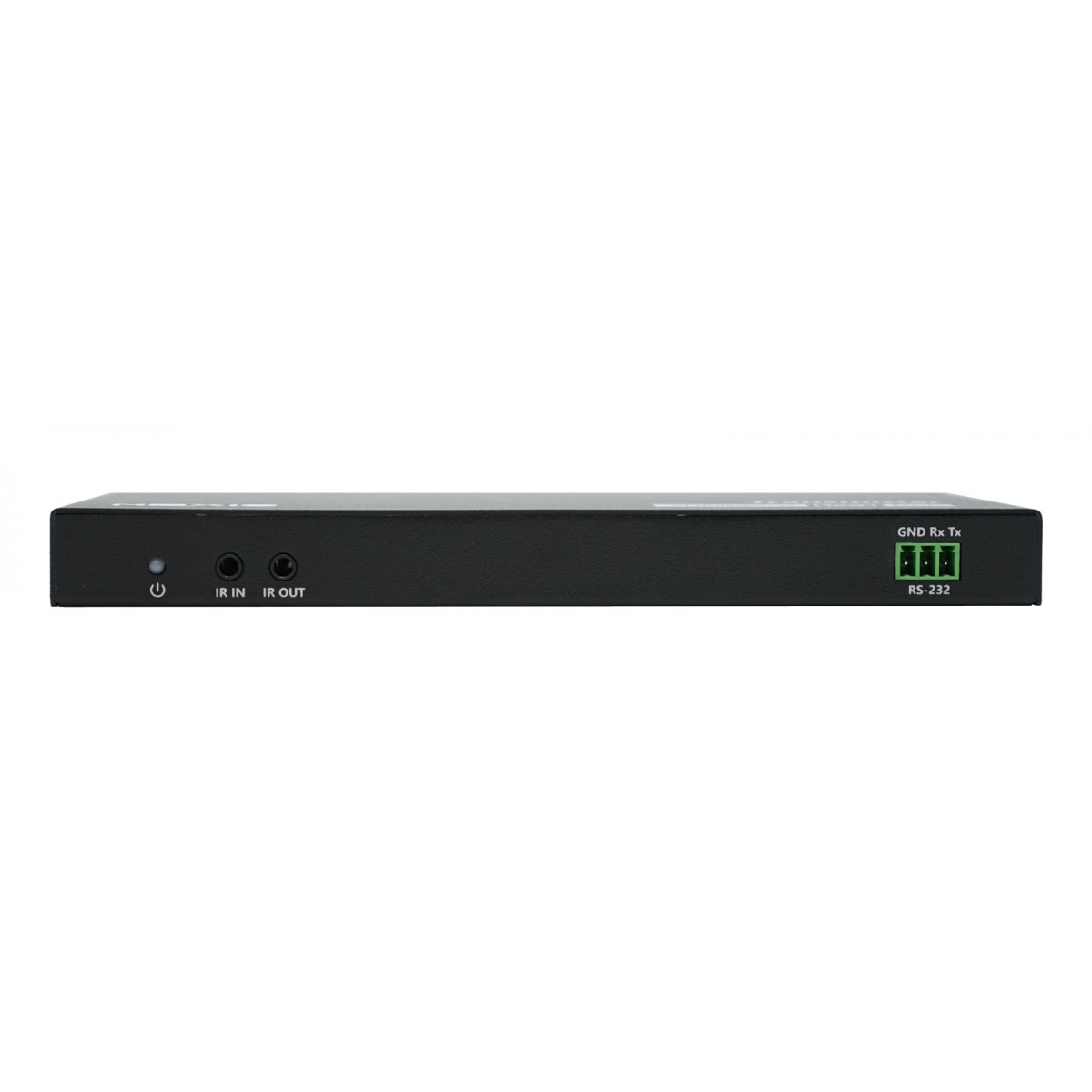

- ตัว transmitter มีช่อง HDMI loop out สำหรับต่อจอภาพต้นทางได้
- รองรับ bi-directional IR pass through (20~60KHz)
- รองรับ RS-232 command protocol
- มี Surge protection, Lighting Protection, ESD Protection ในตัว
การเชื่อมต่อ
ข้อมูลจำเพาะ
| Mode | 1 input, 4 output | |
| HDMI Perfomance | Compatibility | HDMI 1.4，HDCP1.4 |
| Resolution | 800x600、1024x768、1280x720、1280x960、 1366x768、 1440x900、1680x1050、1920x1080、 480i@60Hz、 480p@60Hz、576i@50Hz、 576p@50Hz、720p@50/60Hz、1080i@50/60Hz、 1080p@24/25/30/50/60Hz、4K@24/25/30Hz |
|
| Audio Formats | PCM、LPCM、DTS-HD、DTS-Audio | |
| Transmission distance | CAT6/6A/7 | 1080p@60Hz≤70 meters 4K@30Hz≤40 meters |
| IR Passback | Bi-directional IR passback (20-60khz) | |
| RS-232 | 3Pin：GND-RxD-TxD，follows RS-232 levels Default baud rate：9600 |
|
| Operating Environment |
Working temperature | -20~60℃ |
| Storage temperature | -30~70℃ | |
| Humidity | 0~90% RH | |
| Protection |
ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Implementation of the standard: IEC61000-4-2 |
|
| Lightning protection | ||
| Surge protection | ||
| Power | Supply | TX: DC12V/2A RX: DC5V/1A |
| Consumption | TX＜10W RX＜2.5W |
|
| Physical Properties |
Housing | Iron |
| Color | Black | |
| Weight | TX: 435g RX: 160g x4 | |
| Dimensions | TX: 191.5(L) x 96.5(W) x 19.0(H)mm RX: 75.0(L) x 80.0(W) x 18.0(H)mm |
|
อุปกรณ์ในชุด
- Transmitter x1
- Receiver x4
- User manual x1
- DC12V / 2A x1
- IR receiver extension cable x4
- IR Blaster extension cable x4
- Terminal block (RS-232) x1
- Mounting ear x2
- Screw x8
