CE, FCC, RoHS Certificate
คุณสมบัติ
- รองรับ HDMI 2.0b และ HDCP 2.2
- รองรับ 18Gbps video bandwidth
- รองรับความละเอียดสูงสุดที่ 4K2K@60Hz YUV 4:4:4
- รองรับ HDR, HDR10, HDR10+, Dolby Vision LLM และ HLG pass through
- รองรับ LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD pass through
- รองรับการขยายสัญญาณได้ไกล 70m ที่ความละเอียด 4K30/1080P และ 40m ที่ความละเอียด 4K60 ผ่ายสาย CAT6/6A เส้นเดียว
- รองรับ ช่องสัญญาณ อนาล็อค 3.5mm de-embedding at TX และ RX
- Support bi-directional POC (Power over Cable) function
- รองรับ EDID
- รองรับ bi-directional RS-232 signal pass-through, bi-directional IR signal control, USB2.0 signal transmission
- ออกแบบมาให้ง่ายต่อการติดตั้ง
- ผ่านการรับรองมาตรฐาน CE, FCC, RoHS
การเชื่อมต่อ

ข้อมูลจำเพาะ
Technical |
HDMI Compliance | HDMI 2.0b |
HDCP Compliance | HDCP 2.2 |
Video Bandwidth | 18 Gbps |
Video Resolution | Up to 4K2K@60Hz YUV 4:4:4 |
ColorSpace | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
ColorDepth | 8/10/12-bit |
IRLevel | 12Vp-p |
Transmission Distance | 4K60 / 40m; 4K30 / 70m; 1080P / 70m (CAT6/6A cable) |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
Audio Format | LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
Connection | |

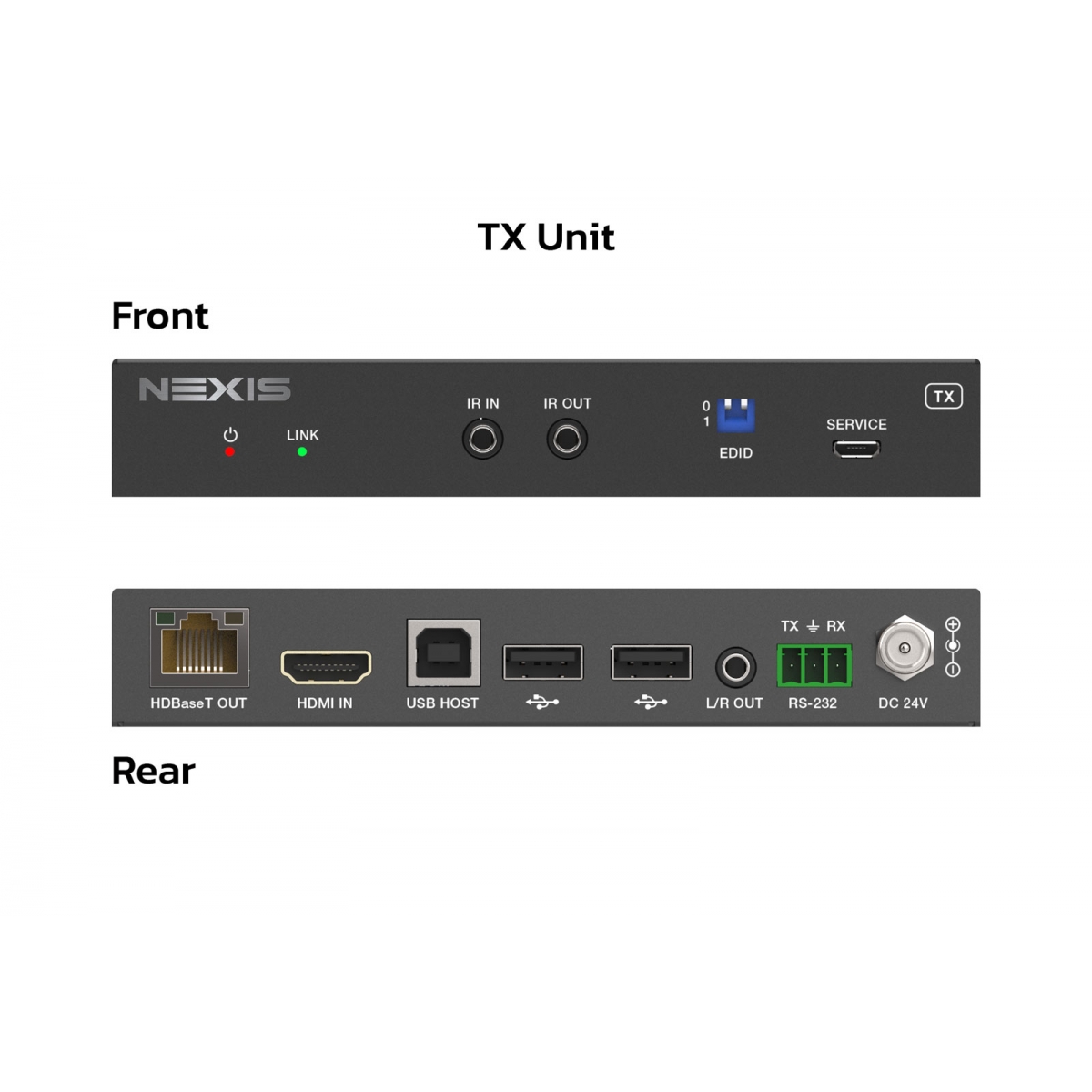

Transmitter | Input: 1 × HDMI IN [Type A, 19-pin female] Outputs: 1 × HDBaseT OUT [RJ45 connector] 1 × L/R OUT [3.5mm Stereo Mini-jack] Input: 1 × HDBaseT IN [RJ45, 8-pin female] Outputs: 1 × HDMI OUT [Type A, 19-pin female] 1 × L/R OUT [3.5mm Stereo Mini-jack]
Controls: 1 × IR IN [3.5mm Stereo Mini-jack] 1 × IR OUT [3.5mm Stereo Mini-jack] 1 × RS-232 [3pin-3.81mm Phoenix jack] 1 × SERVICE [Micro USB, 5-pin female] 2 × USB DEVICES [USB Type A]
|

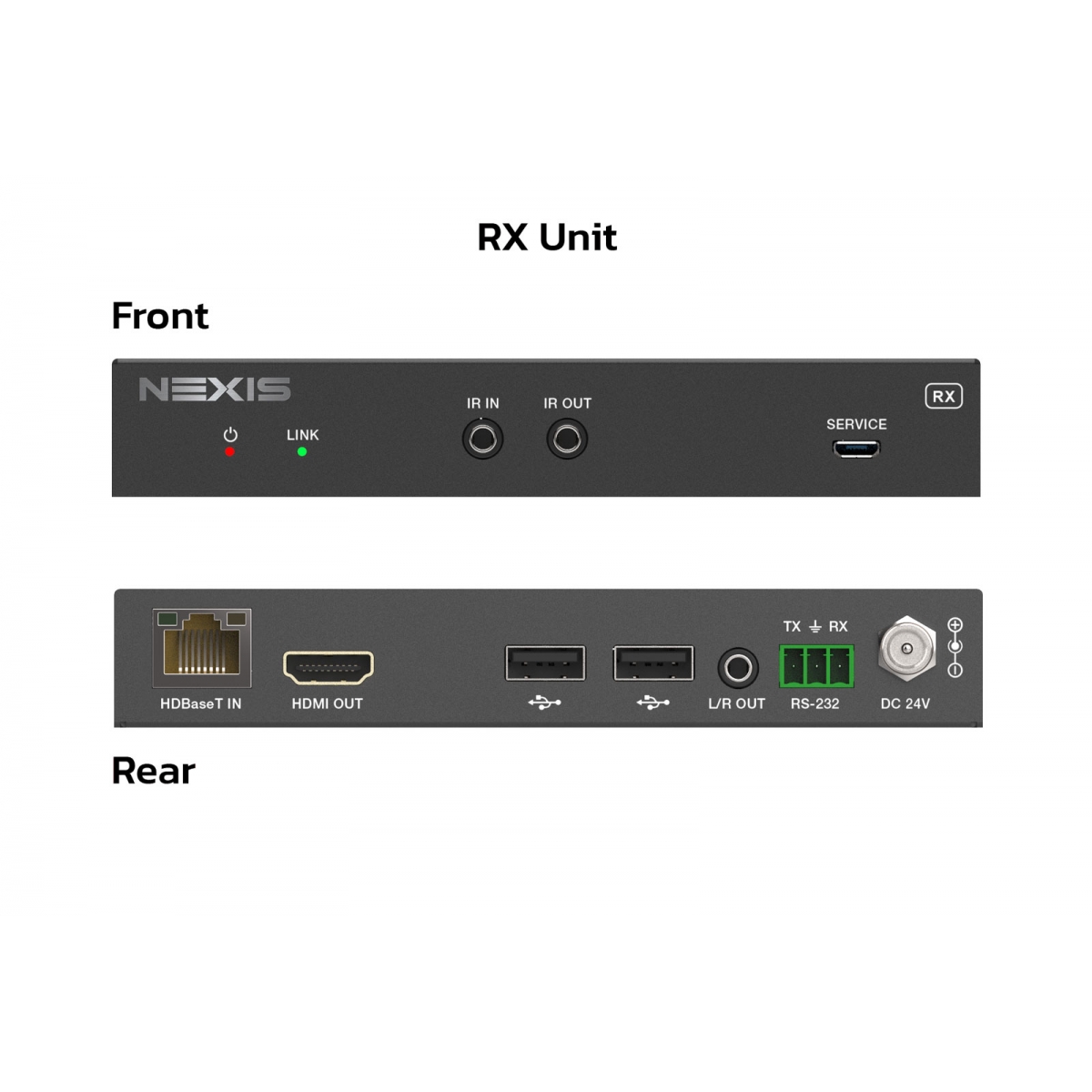

Receiver | Input: 1×HDBT IN [RJ45 with light] 1×IR IN [3.5mm Stereo Mini-jack] 1×SERVICE [Micro-USB jack] Output: 1×HDMI OUT [Type A, 19-pin female] 1×IR OUT [3.5mm Stereo Mini-jack] 2×USB 2.0 [USB-A, 4-pin female] |
Mechanical | |
Housing | Metal Enclosure |
Color | Black |
Dimensions | Transmitter / Receiver: 144mm [W] x 78mm [D] x 23mm [H] |
Weight | Transmitter: 323g, Receiver: 319g |
Power Supply | DC 24V/1A; Support bi-directional POC function |
Power Consumption | 14.28W (Max.) |
Operating Temperature | 0°C~40°C/32°F~104°F |
Storage Temperature | -20°C~60°C/-4°F~140°F |
Relative Humidity | 20~90%RH(non-condensing) |
อุปกรณ์ในชุด
- 1 × HDBaseT 3.0 Extender (Transmitter)
- 1 × HDBaseT 3.0 Extender (Receiver)
- 1 × IR Blaster Cable (1.5 meters)
- 1 × IR Receiver Cable (1.5 meters)
- 2 × 3pin-3.81mm Phoenix Connectors (Male)
- 4 × Mounting Ears
- 8 × Machine Screws (KM3*4)
- 1 × 24V/1A Locking Power Adapter
- 1 × User Manual
