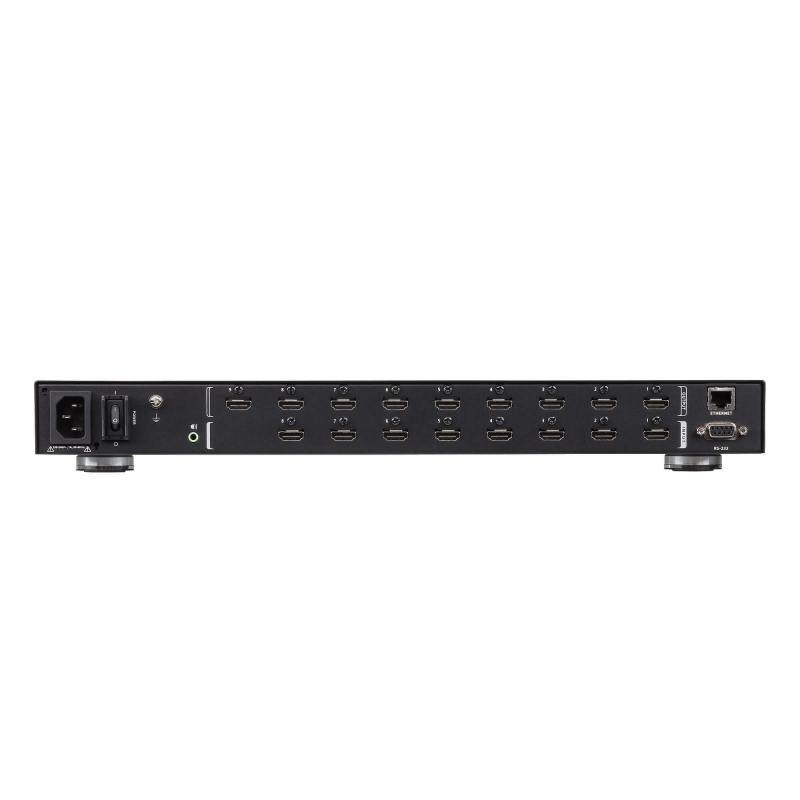

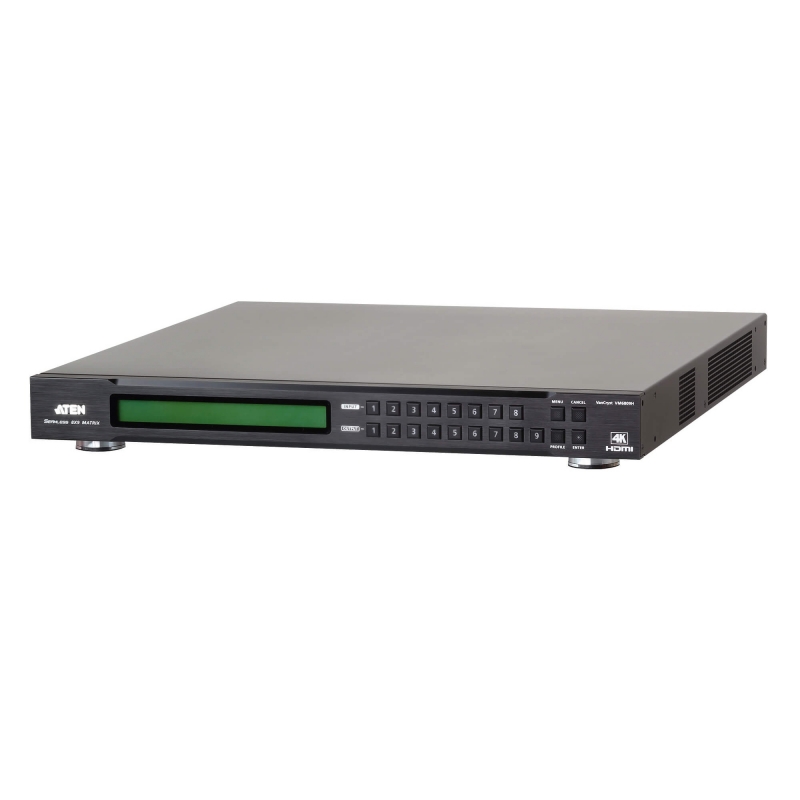

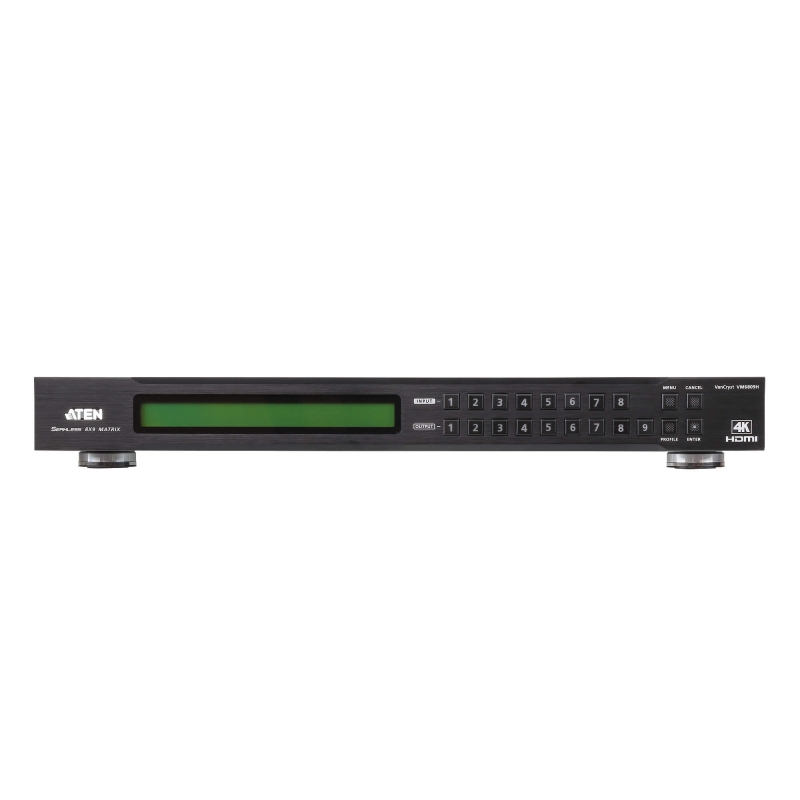

8 x 9 4K HDMI Matrix Switch with Scaler
VM6809H
Video Wall Controller และ Matrix Switch ที่สลับภาพได้แบบไร้รอยต่อ รองรับความละเอียดขาเข้า 4K ทั้ง 3840x2160 และ 4096x2160 ช่วยให้ประมวลผลภาพ 4K ได้ทรงประสิทธิภาพ จึงสร้างภาพความละเอียด 4K บน 9 จอภาพได้อย่างคมชัด รองรับ EDID
รับประกัน 3 ปีเต็ม
4K คือวิดีโอความละเอียดสูง ให้ภาพถึง 8 ล้านพิกเซล ซึ่งสูงกว่า Full HD ถึง 4 เท่า ATEN VM6809H 4K HDMI Seamless Matrix Switch & Video Wall Controller with Scaler รองรับความละเอียด 4K ทั้ง 3840x2160 และ 4096x2160 จึงช่วยให้สามารถประมวลผลภาพ 4K บน Video Wall 9 จอคมชัดอย่างประสิทธิภาพ
VM6809H สนับสนุน 4K@60Hz, HDMI 2.0* และ HDCP 2.2 และมีระบบสลับภาพได้แบบไร้รอยต่อ ซึ่งใช้สถาปัตยกรรม FPGA เมทริกซ์ เพื่อให้สามารถแสดงวิดีโอได้อย่างลื่นไหลและต่อเนื่อง ควบคุมได้แบบเรียลไทม์ และส่งสัญญาณได้อย่างมีเสถียรภาพ ด้วยเครื่อง scaler ที่มีประสิทธิภาพสูง VM6809H สามารถแปลงความละเอียดของสัญญาณเข้าต่าง ๆ ให้เป็นความละเอียดในการแสดงผลแต่ละ Output ได้ถึง 4K ทำให้ผู้รับชมวิดีโอและภาพ ได้เห็นคุณภาพที่ดีที่สุดในทุกจอแสดงผล ซึ่งเครื่องนี้ได้รวมฟังก์ชันการทำงานของ Video Wall ไว้ด้วย ใช้งานได้ง่ายผ่าน Web GUI สร้างโปรไฟล์การเชื่อมต่อ Video Wall ที่แตกต่างกันได้ถึง 17 รูปแบบ
VM6809H เป็นโซลูชันที่เหมาะสำหรับแอพพลิเคชันที่ต้องการจอแสดงผล HDMI หลายแบบพร้อมแหล่งสัญญาณ HDMI หลายแบบเพื่อให้ตั้งค่าได้สะดวกเช่นการนำเสนอบนเวทีห้องเรียนดิจิตอลห้องประชุมทางวิดีโอและการติดตั้งใด ๆ ที่ต้องการการซิงโครไนซ์แบบเรียลไทม์
*หมายเหตุ : HDMI 2.0 รองรับ 3840 x 2160 @ 30 Hz (4:4:4), 3840 x 2160 @ 60 Hz (4:2:0), 4096 x 2160 @ 30 Hz (4:4:4), 4096 x 2160 @ 60 Hz (4:2:0) resolutions.
คุณสมบัติ
- HDMI 8 Input 9 Output จึงทำ Video Wall 3x3 ได้ในเครื่องเดียวจบ
- ควบคุมและใช้งานได้ทั้งจาก ปุ่มกดหน้าเครื่อง, RS232 และ Ethernet ด้วย Web Browser หรือ Telnet
- มีฟังก์ชั่น 4K Scaler ในตัว ช่วยให้สามารถปรับความละเอียดขาออกให้แสดงภาพคมชัดได้ถึง 4K
- สลับภาพได้แบบไร้รอยต่อด้วย Seamless Switch function จึงไม่มีภาพดำ ระหว่างสลับสัญญาณภาพไปมา
- สามารถสร้าง Video Wall Layout ต่าง ๆ ได้ผ่าน Web Browser GUI*
- EDID Expert - ช่วยให้สามารถเลือกการตั้งค่า EDID ให้เหมาะสมกับความละเอียดจอที่มีหลากหลายรุ่น หลายยี่ห้อในระบบ ได้ดีที่สุด
- FrameSync - ป้องกันปัญหาของภาพระหว่างจอเหลื่อมกัน เมื่อภาพบน video wall เคลื่อนที่อย่างรวดเร็ว ด้วยการซิงโครไนซ์อัตราเฟรมออกเอาต์พุตให้เข้ากับอัตราเฟรมสัญญาณอินพุต
- HDMI รองรับ 3D, Deep color, 4K INPUT และเข้ากันได้กับ HDCP 2.2
- รองรับ Consumer Electronics control (CEC)*
- มีช่องต่อเสียงขาออกแยกส่งไปยังเครื่องเสียงภายนอกได้
- มี ESD protection สำหรับ HDMI
- ติดตั้งเข้ากับ Rack-mount ได้โดยใช้พื้นที่เพียง 1U เท่านั้น
* หมายเหตุ
- การเปิดใช้งาน Seamless Switch จะไม่รองรับฟังก์ชั่น 3D, Deep color และรูปแบบการแสดงภาพแบบ Interlace (เช่น 1080i) หากต้องการใช้ฟังก์ชั่นดังกล่าว ให้ทำการปิดการทำงานของ Seamless switch ก่อน
- วิดีโออาจไม่แสดงผลทันที เมื่อสั่งเปิดใช้งาน Seamless Switch ™ หรือ Video Wall ซึ่งในกรณีนี้ โปรดปรับการตั้งค่าการแสดงผลบนอุปกรณ์ของคุณ
ผังการต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 8 x HDMI Type A Female (Black) |
| Impedance | 100 Ώ |
| Max. Distance | 1.8 m |
| Video Output | |
| Interfaces | 9 x HDMI Type A Female (Black) |
| Impedance | 100 Ώ |
| Max. Distance | 15 m |
| Video | |
| Max. Data Rate | 10.2 Gbps (3.40 Gbps per lane) |
| Max. Pixel Clock | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K); HDCP 2.2 Compatible; Consumer Electronics Control (CEC) |
| Max. Resolution | Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| Max. Distance | Up to 15 m |
| Audio | |
| Output | 1 x Mini Stereo Jack Female (Green) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black); Baud Rate: 19200, Data Bits: 8, Stop Bits: 1, Parity: No, Flow Control: No |
| Ethernet | 1 x RJ-45 Female |
| EDID Settings | EDID Mode: Default / Port 1 / Remix / Customized (EDID Wizard Support) |
| Connectors | |
| Power | 1 x 3-prong AC Socket |
| Power | |
| Maximum Input Power Rating | 100-240 VAC;50-60Hz;1.0A |
| Power Consumption | AC110V:79.5W:373BTU AC220V:78.1W:366BTU |
| Environmental | |
| Operating Temperature | 0-50°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 7.05 kg ( 15.53 lb ) |
| Dimensions (L x W x H) | 43.24 x 45.03 x 4.40 cm (17.02 x 17.73 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
