8 In 9 Out HDMI 4K Seamless Matrix and Video Wall Processor
VW0809A
- Video Wall Controller 8 In 9 Out
- รองรับ 4K60Hz และเป็น video scaler ในตัว
- สลับภาพไร้รอยต่อ
- มีช่องแยกเสียงในตัว
- ควบคุมได้จาก ปุ่มกดหน้าเครื่อง, PC software, Web GUI, RS232 และ Network
Spec Sheetคุณสมบัติ
- สลับภาพจาก 8 HDMI input ออก 9 HDMI output ได้แบบอิสระ (Matrix) และไร้รอยต่อ (Seamless switch)
- รองรับการแสดงภาพแบบ Video Wall
- รองรับการสลับ 8 IR input ออก 9 IR output ได้อิสระแบบ Matrix
- รองรับการสลับ 8 Analog audio input ออก 9 Analog audio output ได้อิสระแบบ Matrix
- รองรับความละเอียด Input และ Output สูงสุด 4K@60 4:4:4
- มี 4K scaler ที่สามารถปรับความละเอียดแต่ละ output ให้เหมาะสมกับจอภาพได้ตามต้องการ
- รองรับการใส่ข้อความวิ่งบนวิดีโอวอลล์
- ควบคุมได้ทั้งจาก ปุ่มกดหน้าเครื่อง, Web GUI, PC software
- รองรับการควบคุมจาก 3rd party controller ผ่าน RS232, TCP/IP control ด้วย RJ45 port
- มีพัดลมระบายความร้อนและทำงานเงียบ
- มีตัวเลือก EDID หลายตัวเลือกสำหรับตั้งค่าให้อินพุต
- รองรับ DHCP กำหนดค่าได้ผ่านซอฟต์แวร์หรือแผงปุ่มกดด้านหน้า
- เอาท์พุตอ่านค่า EDID ของมอนิเตอร์และเลือกความละเอียดที่ดีที่สุดโดยอัตโนมัติ

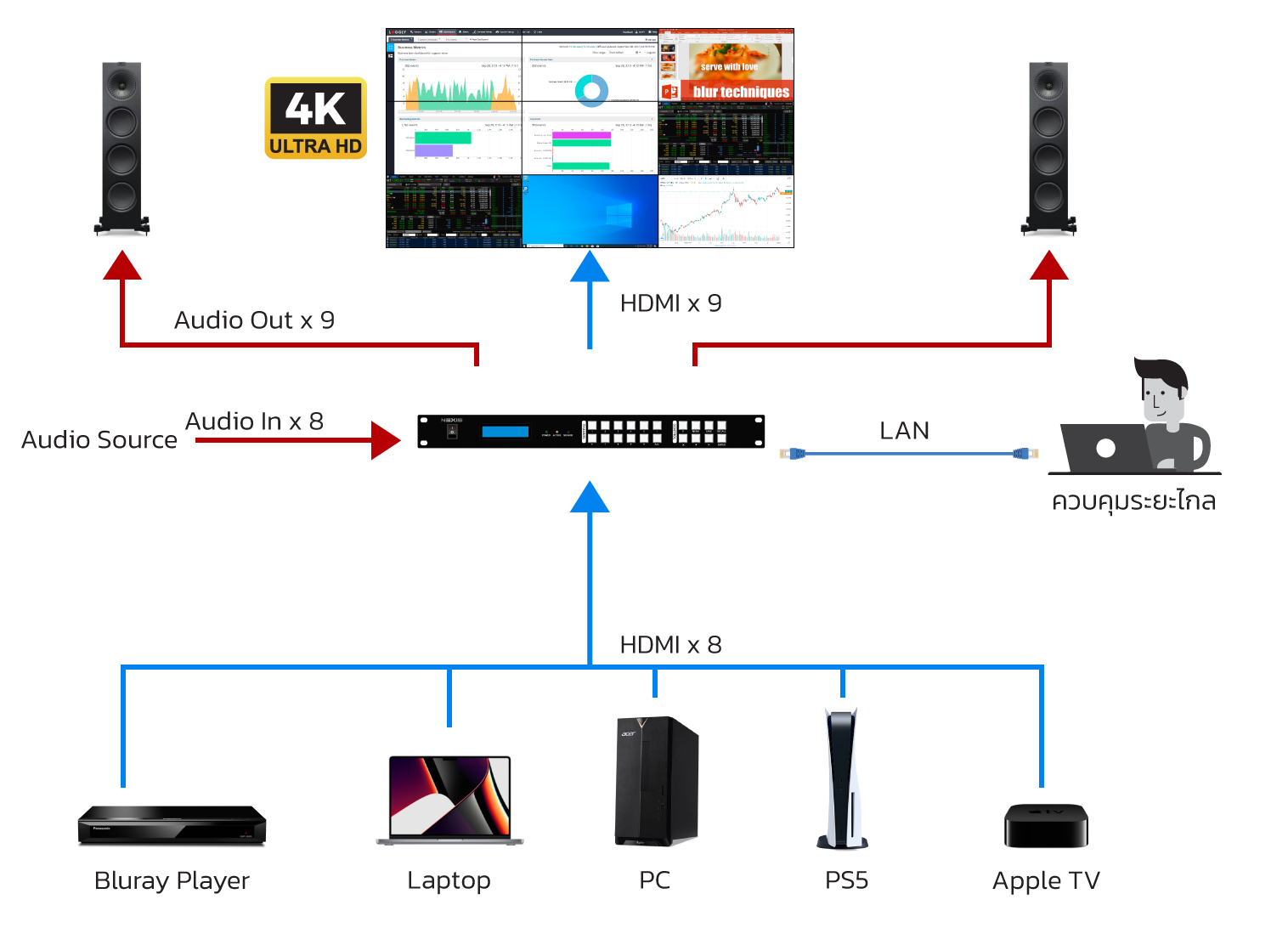

ผังการต่อ
ข้อมูลจำเพาะ
|
Model |
VW0809A |
|
Input type |
8x HDMI, 8x IR, 8x analog audio |
|
Output type |
9x HDMI, 9x IR, 9x analog audio |
|
Video Protocol |
HDMI 2.0, HDCP 2.2 |
|
Maximum resolution |
4096 x 2160@60Hz (4:4:4) |
|
HDMI interface |
Type A, 19 pin, female |
|
Serial Interface |
RS-232 IN, DB9, Female; RS-232 OUT, DB9, Male |
|
Input cable length |
10 meters by HDMI2.0 cable |
|
Output cable length |
10 meters by HDMI2.0 cable |
|
Impedance |
100±15ohm |
|
RJ45 control protocol |
TCP/IP |
|
Ethernet rate |
Self-adaptive 10M/100M |
|
Storage environment |
Temperature: -20℃ ~ +70℃, humidity: 10%~90% |
|
Work environment |
Temperature: 0℃ ~ +50℃, humidity: 10%~90% |
|
Power supply |
AC 110~240V |
|
Maximum power |
100W |
|
Chassis Specifications |
1U |
|
Dimensions (WxDxH) |
430x260x44.5 mm |
|
Weight |
3.5Kg |
|
MTBF |
30,000 hours |
|
Warranty |
One-year warranty and lifetime maintenance |
