CE824
ATEN CE824 ใช้เทคโนโลยี HDBaseT 2.0 เพื่อส่งสัญญาณวิดีโอ HDMI แบบไม่บีบอัด, สัญญาณเสียงสเตอริโอ, USB และ RS-232 พร้อมรองรับความละเอียดสูงสุด 4096 × 2160 @ 30Hz (4:4:4) บนจอเดี่ยว / 1080p บนจอคู่ ได้ไกลถึง 100 เมตร ผ่านสาย Cat 6 / 6A เส้นเดียว (แนะนำใช้สาย ATEN 2L-29330) ทำให้สามารถเข้าถึงคอมพิวเตอร์ระยะไกลเพื่อควบคุม KVM จากคอนโซล (จอ,คีย์บอร์ด,เมาส์) ปลายทางได้
เมื่อเปิดโหมด Long Reach Mode อุปกรณ์ CE824 สามารถขยายสัญญาณ HDMI 1080p พร้อมสัญญาณอื่น ๆ ได้ไกลถึง 150 เมตร* ความง่ายในการติดตั้งสายเคเบิลและรองรับการติดตั้งแบบแร็คช่วยให้การตั้งค่าระบบมีประสิทธิภาพมากขึ้น CE824 จึงเป็นโซลูชันที่เหมาะสำหรับงานที่ต้องการการขยายสัญญาณหลายประเภทคุณภาพสูงพร้อมการควบคุม KVM ระยะไกล เช่น ศูนย์ควบคุม, ภาคการธนาคารและการเงิน, คลังสินค้าอุตสาหกรรม และเวิร์กสเตชันแบบขยาย
หมายเหตุ: ความละเอียด 1080p @ 150 เมตร สามารถทำได้เฉพาะในการติดตั้งแบบจอเดี่ยวเท่านั้น
อนุญาตให้เข้าถึงคอมพิวเตอร์ระยะไกลแบบ HDMI Dual View เพื่อควบคุม KVM (คีย์บอร์ด, เมาส์, วิดีโอ) จากคอนโซลควบคุมระยะไกล
ส่งสัญญาณ วิดีโอ HDMI / เสียงสเตอริโอ / USB / RS-232 แบบไม่บีบอัด ผ่านสาย Cat 6 / 6A / ATEN 2L-29330 เพียงเส้นเดียวในระยะทางไกล:
โหมดมาตรฐาน: รองรับจอเดี่ยวสูงสุด 4K หรือจอคู่สูงสุด 1080p ในระยะทางสูงสุด 100 เมตร
โหมดระยะไกล (Long Reach Mode): รองรับจอเดี่ยวสูงสุด 1080p หรือจอคู่สูงสุด 720p ในระยะทางสูงสุด 150 เมตร*
มีพอร์ต USB 2.0 Type-A จำนวน 4 พอร์ต บนยูนิตระยะไกล สำหรับเชื่อมต่ออุปกรณ์ต่อพ่วง USB หลายตัว
รองรับเสียง 2CH สเตอริโอ
มี บัฟเฟอร์ EDID เพื่อให้การเปิดเครื่องราบรื่นและการแสดงผลที่มีคุณภาพสูงสุด
ฟังก์ชัน PC Wakeup (ปลุกคอมพิวเตอร์) สามารถเปิดใช้งานได้ผ่านปุ่มกดโดยใช้ RS-232
เข้ากันได้กับ HDCP
มีระบบป้องกัน ESD (ไฟฟ้าสถิต) ในตัว 8KV / 15KV (แรงดันสัมผัส 8KV; แรงดันอากาศ 15KV)
ช่องเสียบไฟ DC มีตัวล็อคแบบเกลียว (screw-lock) เพื่อให้มั่นใจในการเชื่อมต่อที่เสถียรและปลอดภัย
สามารถติดตั้งบน แร็ค ได้

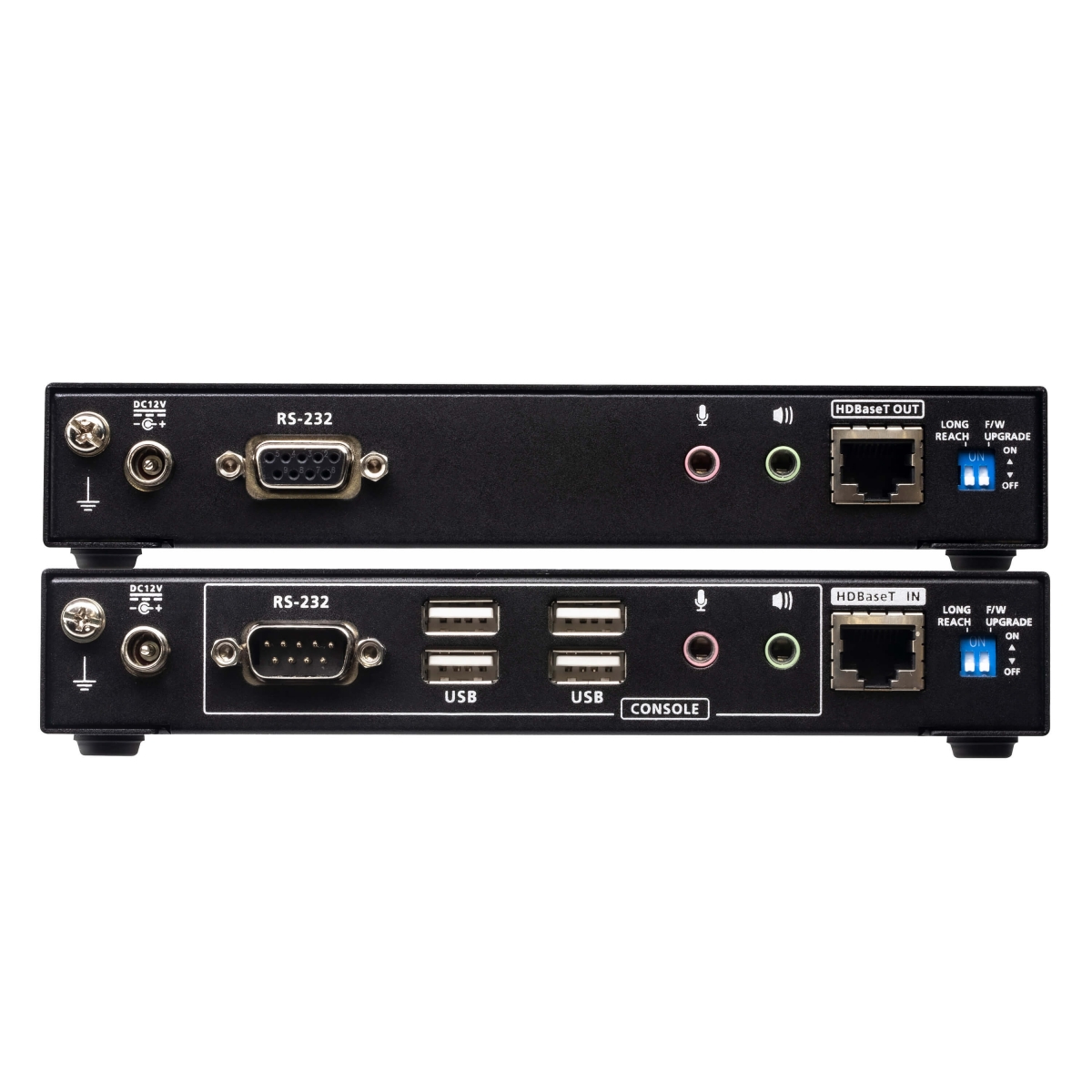

| Function | CE824L | CE824R |
| Connectors | ||

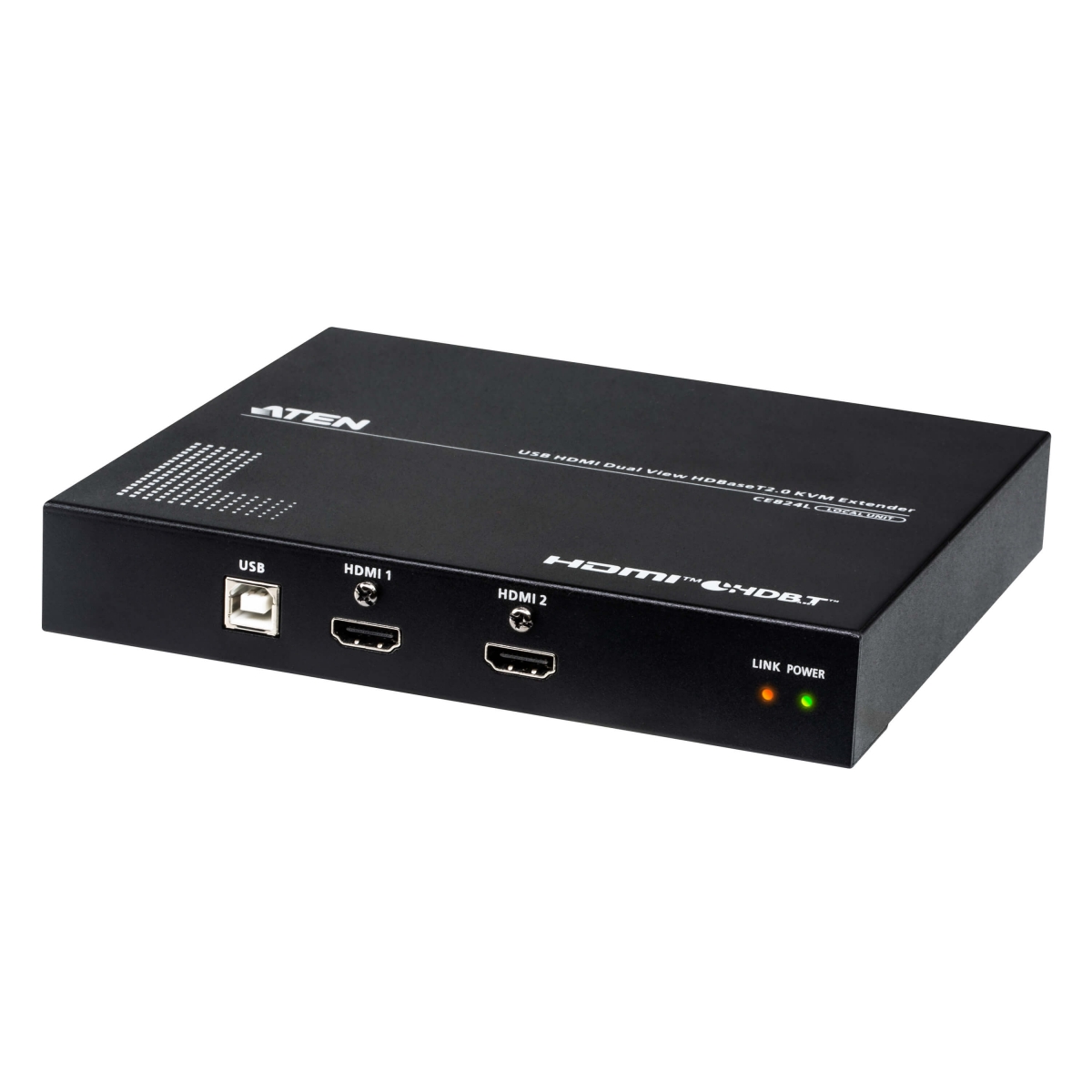

| KVM Ports | 2 xHDMI Female (Black) 1 x USB Type B Female (White) 1 x Mini Stereo Jack Female (Green) 1 x Mini Stereo Jack Female (Pink) |
N/A |

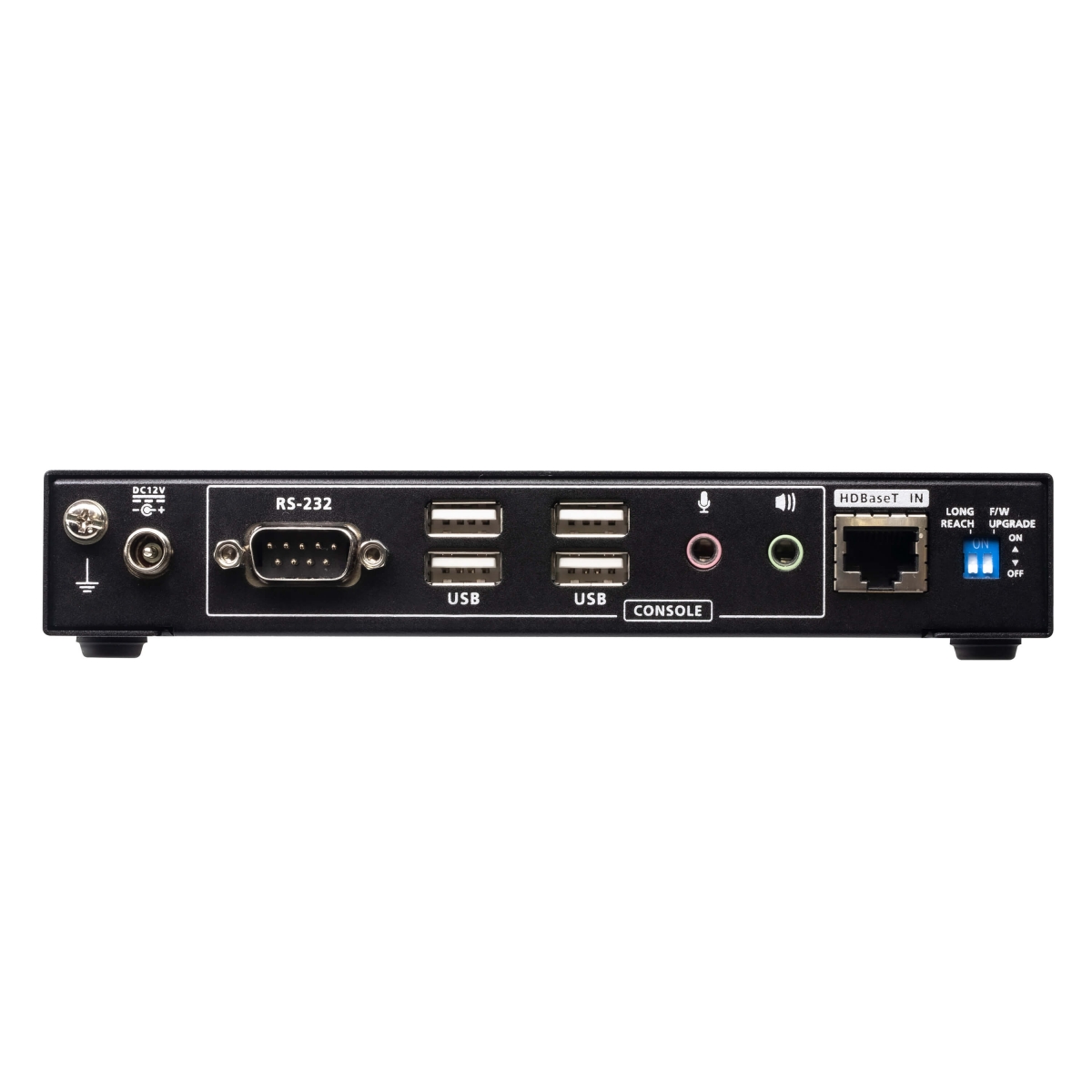

| Console Ports | N/A | 2 x HDMI Female (Black) 4 x USB Type A Female (White) 1 x Mini Stereo Jack Female (Green) 1 x Mini Stereo Jack Female (Pink) |

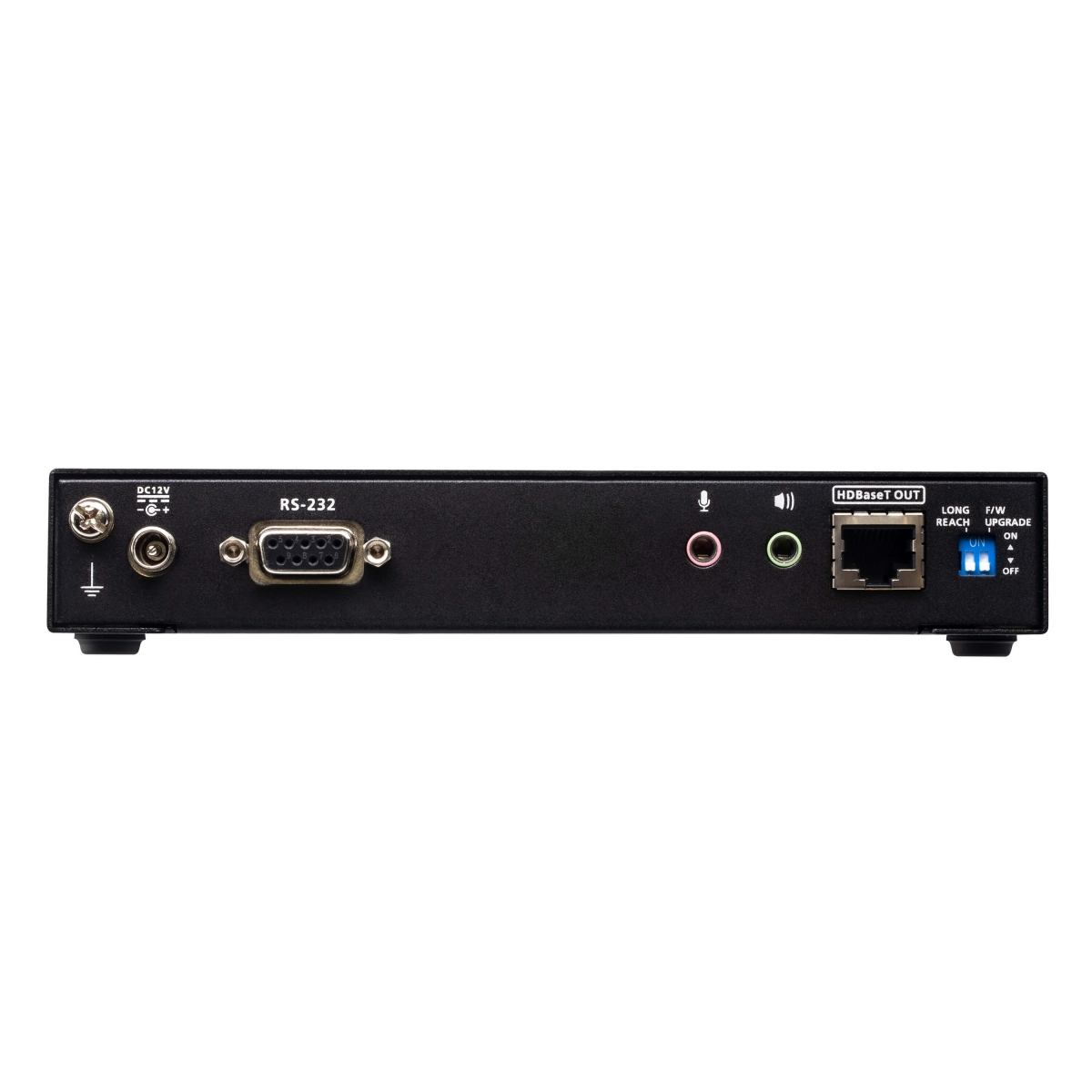

| RS-232 | 1 x DB-9 Female (Black) | 1 x DB-9 Male (Black) |
| Power | 1 x DC Jack (Black) | 1 x DC Jack (Black) |
| Unit To Unit | 1 x RJ-45 Female (Black) | 1 x RJ-45 Female (Black) |

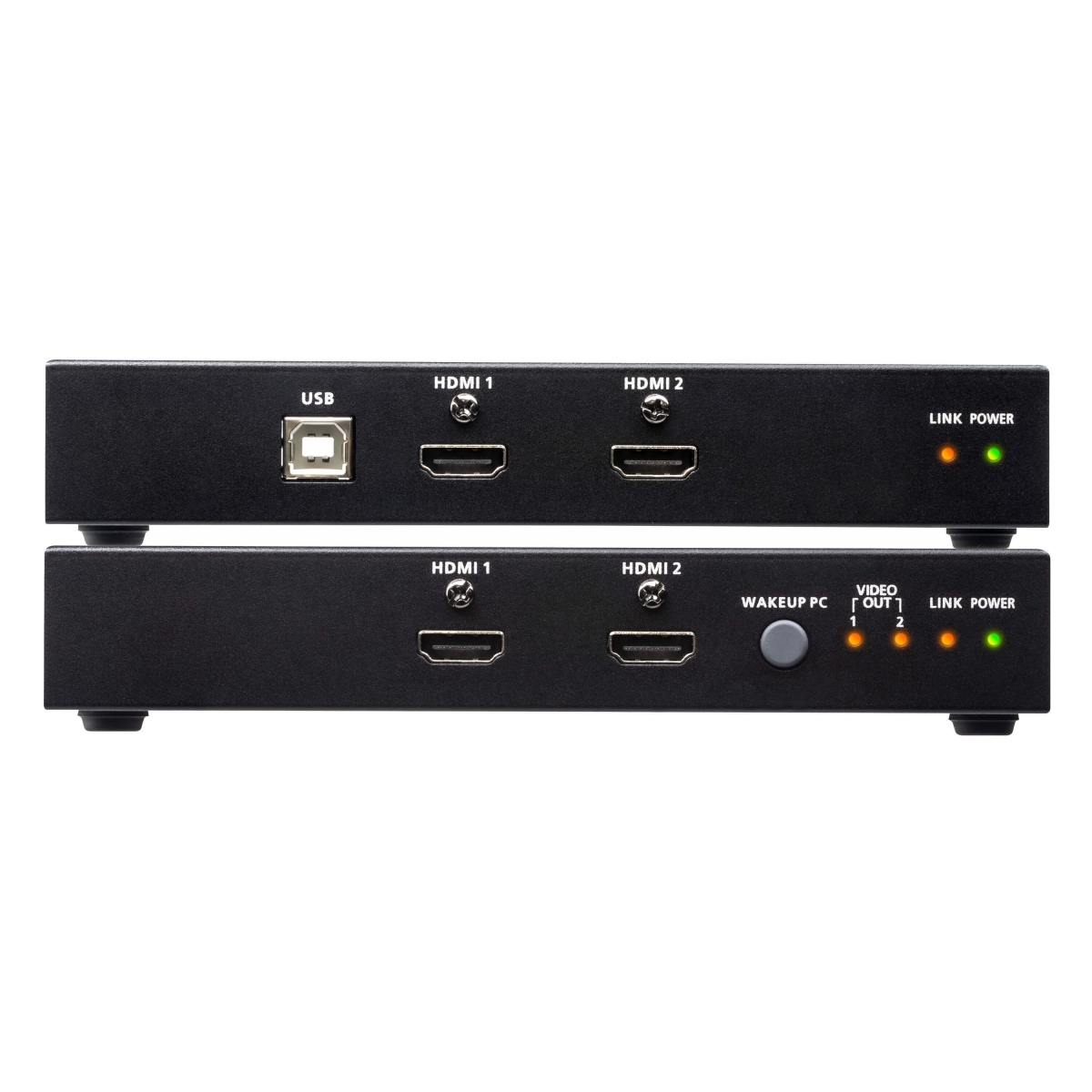

| LEDs | ||
| Power | 1 (Green) | 1 (Green) |
| Link | 1 (Orange) | 1 (Orange) |
| Video Output | N/A | 2 (Orange) |
| Switches | ||
| Long Reach Mode Switch | 1 x Slide Switch | 1 x Slide Switch |
| Firmware Upgrade | 1 x Slide Switch | 1 x Slide Switch |
| Pushbuttons | ||

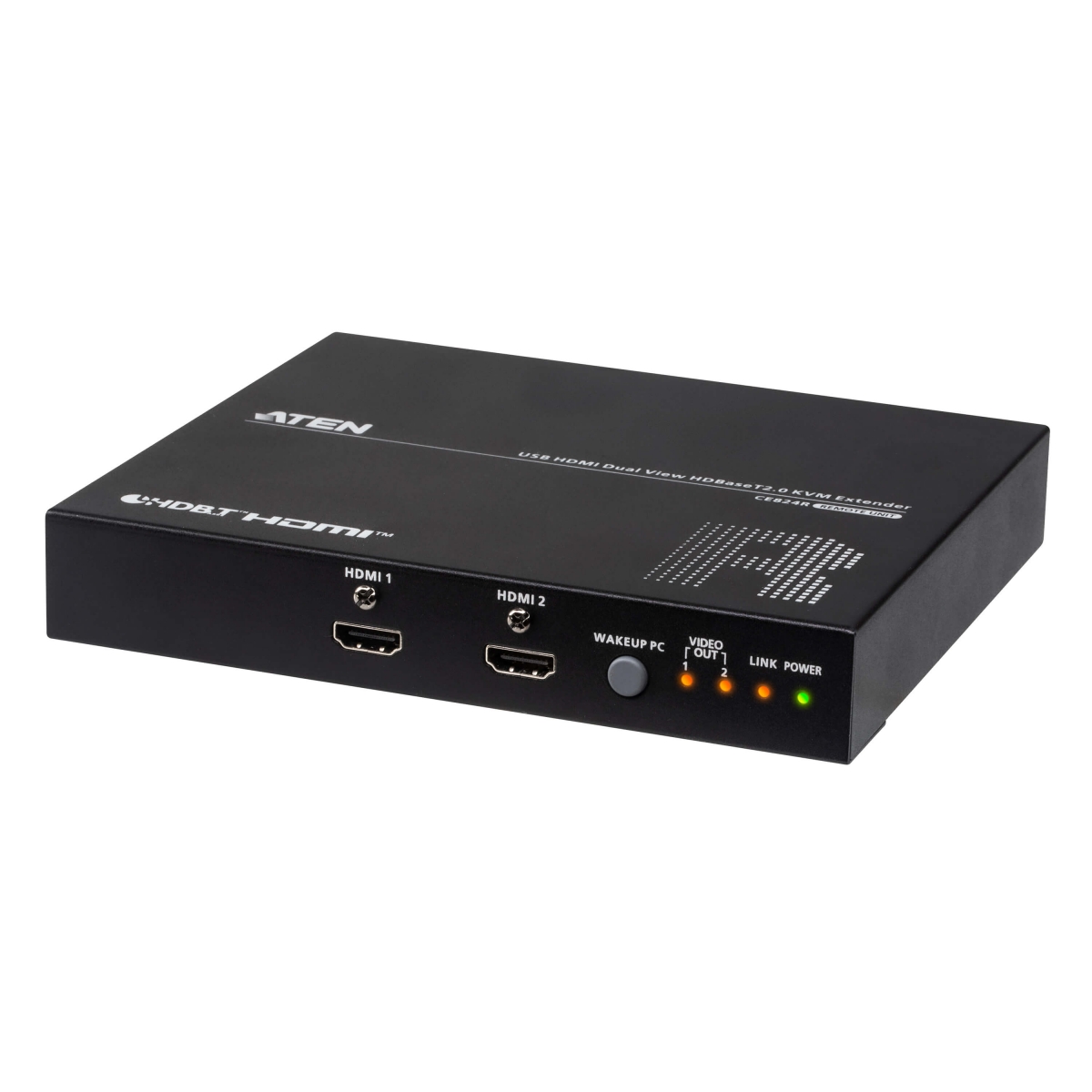

| Wakeup button | N/A | 1 x Pushbutton |
| Video | Single view: Up to 4K@100m (Cat 6/6a/ATEN 2L-29330 Cat 6A) 1080P@150m (Cat 6/6a/ATEN 2L-29330 Cat 6A) with Long Reach Mode enabled Dual-view: Up to 1080p@100m (Cat 6/6a/ATEN 2L-29330 Cat 6A) *4K supported: 4096 x 2160 @ 60Hz (4:2:0), 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
Single view: Up to 4K@100m (Cat 6/6a/ATEN 2L-29330 Cat 6A) 1080P@150m (Cat 6/6a/ATEN 2L-29330 Cat 6A with Long Reach Mode enabled Dual-view: Up to 1080p@100m (Cat 6/6a/ATEN 2L-29330 Cat 6A) *4K supported: 4096 x 2160 @ 60Hz (4:2:0), 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| Power Consumption | DC12V:5.98W:28BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
DC12V:10.32W:57BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | ||
| Operating Temperature | 0–40°C | 0–40°C |
| Storage Temperature | -20–60°C | -20–60°C |
| Humidity | 0–80% RH, Non-condensing | 0–80% RH, Non-condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.79 kg ( 1.74 lb ) | 0.82 kg ( 1.81 lb ) |
| Dimensions (L x W x H) | 17.42 x 15.59 x 2.88 cm (6.86 x 6.14 x 1.13 in.) |
17.42 x 15.59 x 2.88 cm (6.86 x 6.14 x 1.13 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
| Remote HDMI out | 640 x 480 @ 60/67/72/75 Hz | 1920 x 1200 @ 60 Hz (+ Reduced Blanking) |
| 720 x 400 @ 70 Hz | 1080p @ 24/25/30/50/60 Hz | |
| 800 x 600 @ 56/60/72/75 Hz | 480p @ 60 Hz (4:3 / 16:9) | |
| 1024 x 768 @ 60/70/75 Hz | 720p @ 50/60 Hz | |
| 1280 x 800 @ 60 Hz | 1080i @ 50/60 Hz | |
| 1280 x 1024 @ 60/75 Hz | 576p @ 50 Hz (4:3 / 16:9) | |
| 1400 x 1050 @ 60 Hz | 3840 x 2160p @ 24/25/30 Hz | |
| 1440 x 900 @ 60 Hz | 3840 x 2160p @ 50/60 Hz 4:2:0 | |
| 1600 x 1200 @ 60 Hz | 4096 x 2160p @ 24/25/30 Hz | |
| 1680 x 1050 @ 60 Hz | 4096 x 2160p @ 50/60 Hz 4:2:0 | |
| 1920 x 1080 @ 60 Hz |
