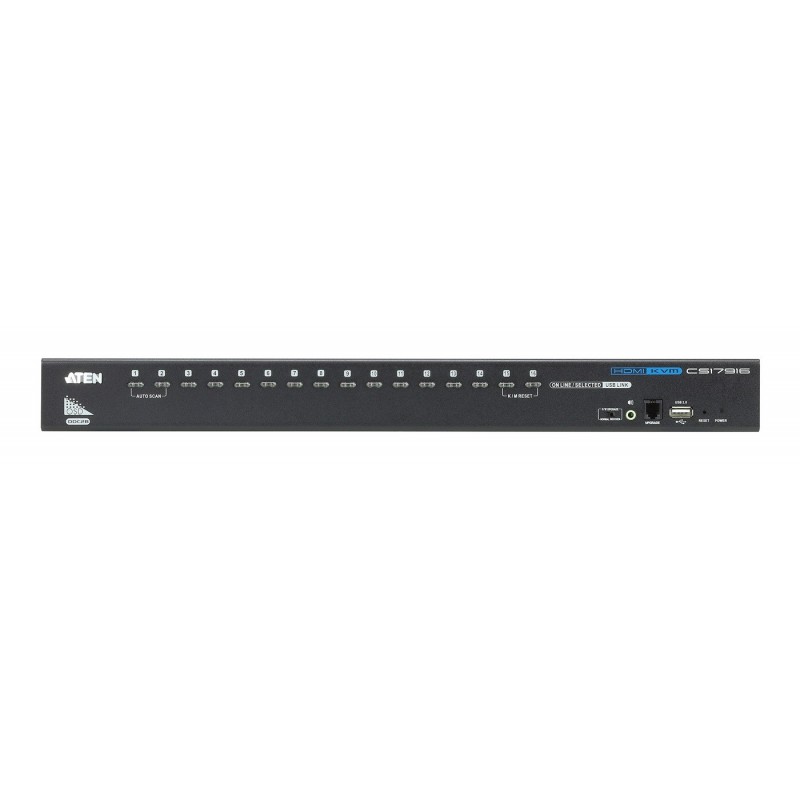

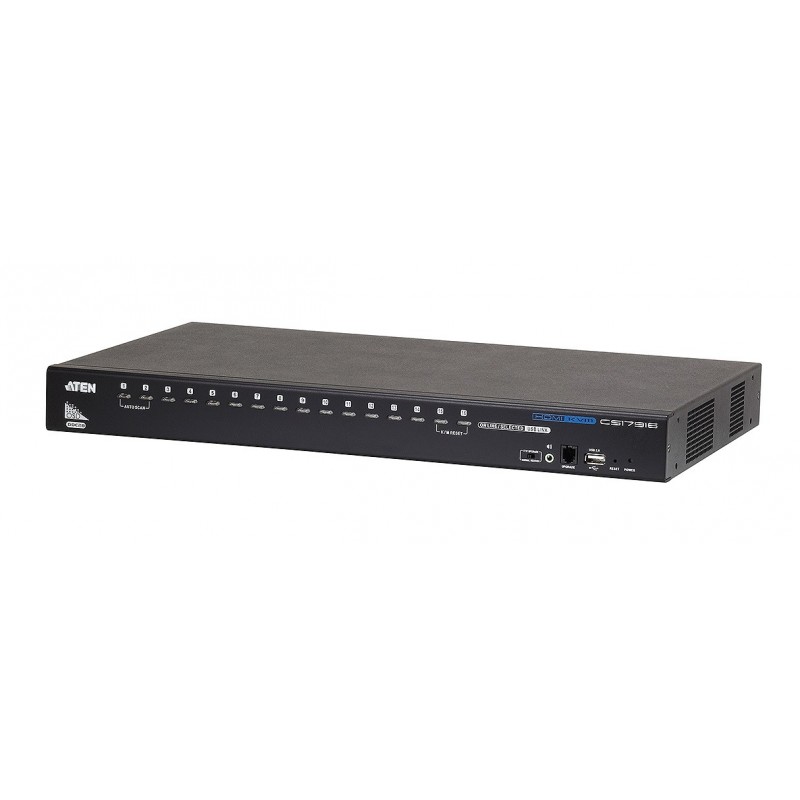

16-Port USB HDMI KVM Switch
CS17916
สลับควบคุม PC, เซิร์ฟเวอร์, DVR, NVR, ระบบกล้องวงจรปิด (CCTV) แบบ USB+HDMI 16 เครื่อง ด้วยจอ, คีย์บอร์ด, เมาส์ ชุดเดียวกัน เมื่อต่อ Stack กัน หลายตัวสามารถรองรับการแสดงผลแบบ dual display/triple display/quad display/multi-display ได้ (สูงสุด 8 units)
รับประกัน 3 ปีเต็ม
CS17916 อุปกรณ์สลับควบคุม PC, Server, DVR, NVR, ระบบควบคุมกล้องวงจรปิด (CCTV) , เครื่องบันทึกภาพกล้องวงจรปิด รองรับ การสลับใช้งาน Computer/Server 16 เครื่อง ด้วยจอ, คีย์บอร์ด, เม้าส์ ชุดเดียวกัน ซึ่งรองรับการต่อพ่วงกันแบบ Cascade ช่วยให้เพิ่ม server ในระบบได้สูงสุดถึง 256 เครื่อง เหมาะสำหรับใช้ใน ห้องควบคุมกล้องวงจรปิด
นอกจากนี้ CS17916 ยังรองรับ การควบคุม multi-display Computer หลายเครื่อง ด้วยจอ, คีย์บอร์ด, เมาส์ เพียงชุดเดียว อีกด้วย (โดยการ เพิ่มจำนวน CS17916 ในระบบ)
คุณสมบัติ
- สลับควบคุม PC, Server, DVR, NVR, ระบบควบคุมกล้องวงจรปิด (CCTV), เครื่องบันทึกภาพกล้องวงจรปิด
- สลับควบคุมคอมฯ 16 เครื่องแบบ HDMI และ USB Keyboard/Mouse พร้อม USB2.0 device ด้วย จอ, คีย์บอร์ด, เมาส์ ชุดเดียวกัน
- ต่อพ่วงกันได้ 2 ระดับ ช่วยให้ควบคุมคอมฯ ได้สูงสุด 256 เครื่องจากคอนโซลเดียว1
- Multi-Display Feature - ต่อ stack CS17916 ได้สูงสุด 8 เครื่อง เพื่อช่วยให้สามารถสลับควบคุม multi-display computer ด้วยจอแบบ Extend monitor และ คีย์บอร์ด, เมาส์ เพียงชุดเดียว (dual display/triple display/quad display/multi-display)
- มี 2 พอร์ต USB2.0 hub ในตัว2
- สลับซีพียูได้จากปุ่มกดหน้าเครื่อง, คีย์ลัด และ OSD เมนู
- อัพเกรดเฟิร์มแวร์ได้
- Video DynaSync - เทคโนโลยีเฉพาะจาก ATEN ที่ช่วยขจัดปัญหาการแสดงผลระหว่าง boot เครื่องคอมฯ และ ช่วยให้แสดงผลความละเอียดได้ดีที่สุดเมื่อสลับระหว่างพอร์ต
- รองรับความละเอียดสูงสุด ถึง 1080p / 1920x1200@60Hz3
- รองรับความละเอียดจอแบบ Widescreen
- Audio enabled - Full base response ช่วยเพิ่มประสบการณ์ในการฟังเพลง สำหรับ 2.1 channel surround sound system
- ช่องเสียบลำโพงด้านหน้า ช่วยให้ถอดเสียบสายทำได้ง่ายขึ้น
- มี Auto Scan mode ช่วยให้สลับหน้าจอวนไปทีละ Server ได้แบบอัตโนมัติ
- เข้ากันได้กับ HDCP
- รองรับทั้ง Windows, Linux, Mac และ Sun4
- รองรับคุณสมบัติ Console mouse port emulation/bypass ช่วยให้รองรับ driver mouse มากที่สุด และ มัลติฟังก์ชั่นเมาส์
- รองรับ Complete keyboard emulation จึงไม่มีปัญหาคีย์บอร์ด error ระหว่าง boot เครื่อง
- รองรับ Mac/Sun keyboard และ จำลอง PC คีย์บอร์ดได้ 5
- OSD รองรับหลายภาษา ทั้ง English, German, Japanese, Traditional Chinese, Simplified Chinese, Spanish, Russian, and French
- Multilingual keyboard mapping – supports English (US), English (UK), German (GER.), German (SWISS), French, Hungarian, Italian, Japanese, Korean, Russian, Spanish, Swedish, Traditional Chinese, and Simplified Chinese
หมายเหตุ
1. CS17916 cascade กับ CS17916 เท่านั้น
2. ไม่สามารถเข้าถึง USB2.0 Hub ผ่าน KVM Swtich ที่ต่อ Cascade ใน Level ที่ 2 ได้
3. CS17916 รองรับความละเอียดสูงสุด 1920 x 1080 @ 60 Hz ความละเอียดของแหล่งสัญญาณที่เชื่อมต่อควรเป็น 1920 x 1080 @ 60 Hz หรือต่ำกว่า เพื่อหลีกเลี่ยงปัญหาความเข้ากันได้
4. สำหรับเครื่อง Mac และ Sun ต้องเข้ากันได้กับการเชื่อมต่อ USB
5. ใช้ PC keyboard จำลองเป็น Mac/Sun keyboards หรือใช้ Mac/Sun keyboards ทำงานร่วมกับเฉพาะเครื่อง Mac/Sun เท่านั้น

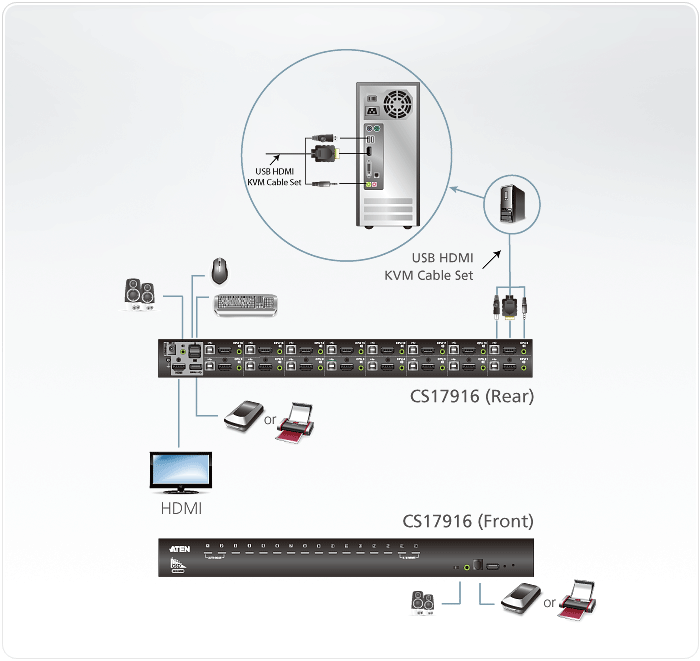

ผังการต่อ
ข้อมูลจำเพาะ
| Computer Connections | |
| Direct | 16 |
| Maximum | 256 (via Cascade) |
| Port Selection | OSD, Hotkey, Pushbutton |
| Connectors | |
| Console Ports | 1 x HDMI Female 2 x USB Type A Female 2 x 3.5mm Audio Jack Female (Green; 1 x front panel, 1 x rear panel) |

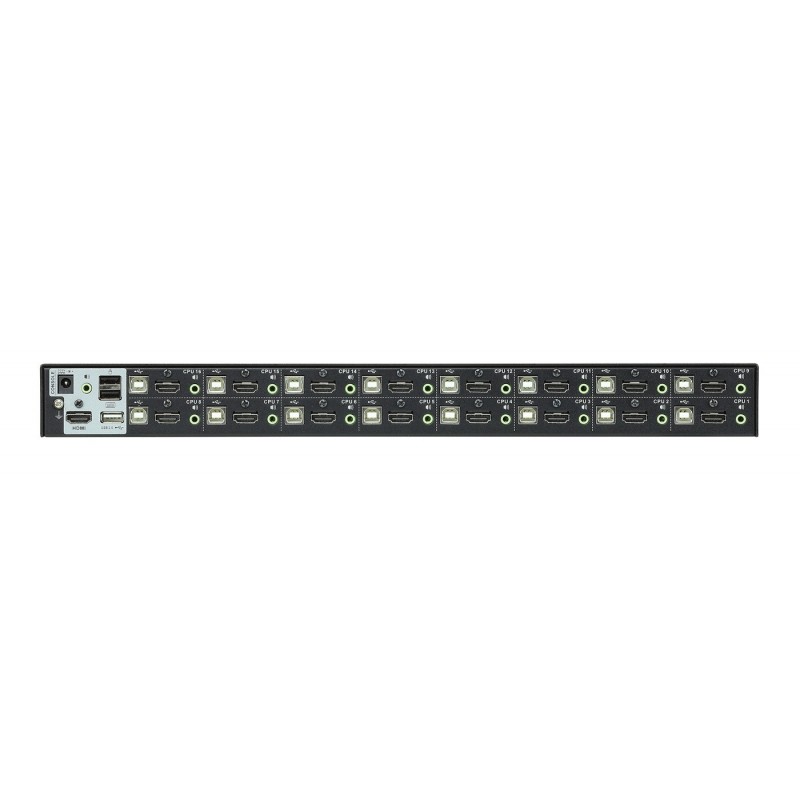

| KVM Ports | 16 x HDMI Female 16 x USB Type B Female 16 x 3.5mm Audio Jack Female (Green) |
| Firmware Upgrade | 1 x RJ11 Female |
| Power | 1 x DC Jack |
| USB Hub | 2 x USB Type A Female (1 x front panel, 1 x rear panel) |
| Switches | |
| Port Selection | 16 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Firmware Upgrade | 1 x Slide Switch |
| LEDs | |
| USB Link | 16 (Green) |
| Power | 1 (Dark Green) |
| On Line /Selected | 16 (Orange) |
| Emulation | |
| Keyboard / Mouse | USB |
| Video | 1920 x 1080 @ 60Hz; 1920 x 1200 @ 60Hz |
| Scan Interval | 1 – 255 seconds (default: 5 sec.) |
| Power Consumption | DC5V:9.18W:69BTU |
| Environmental | |
| Operating Temperature | 0 – 50°C |
| Storage Temperature | -20 – 60°C |
| Humidity | 0 – 80% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 3.86 kg ( 8.5 lb ) |
| Dimensions (L x W x H) | 43.24 x 25.72 x 4.40 cm (17.02 x 10.13 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x 16-Port USB HDMI KVM Switch with Rack Mounting Kit
- 2x KVM Cable (HDMI, USB, Audio; 1.8m/6ft)
- 1x Firmware Upgrade Cable
- 1x Power Adapter
- 1x Foot Pad Set (4 pcs)
- 1x User Instructions
