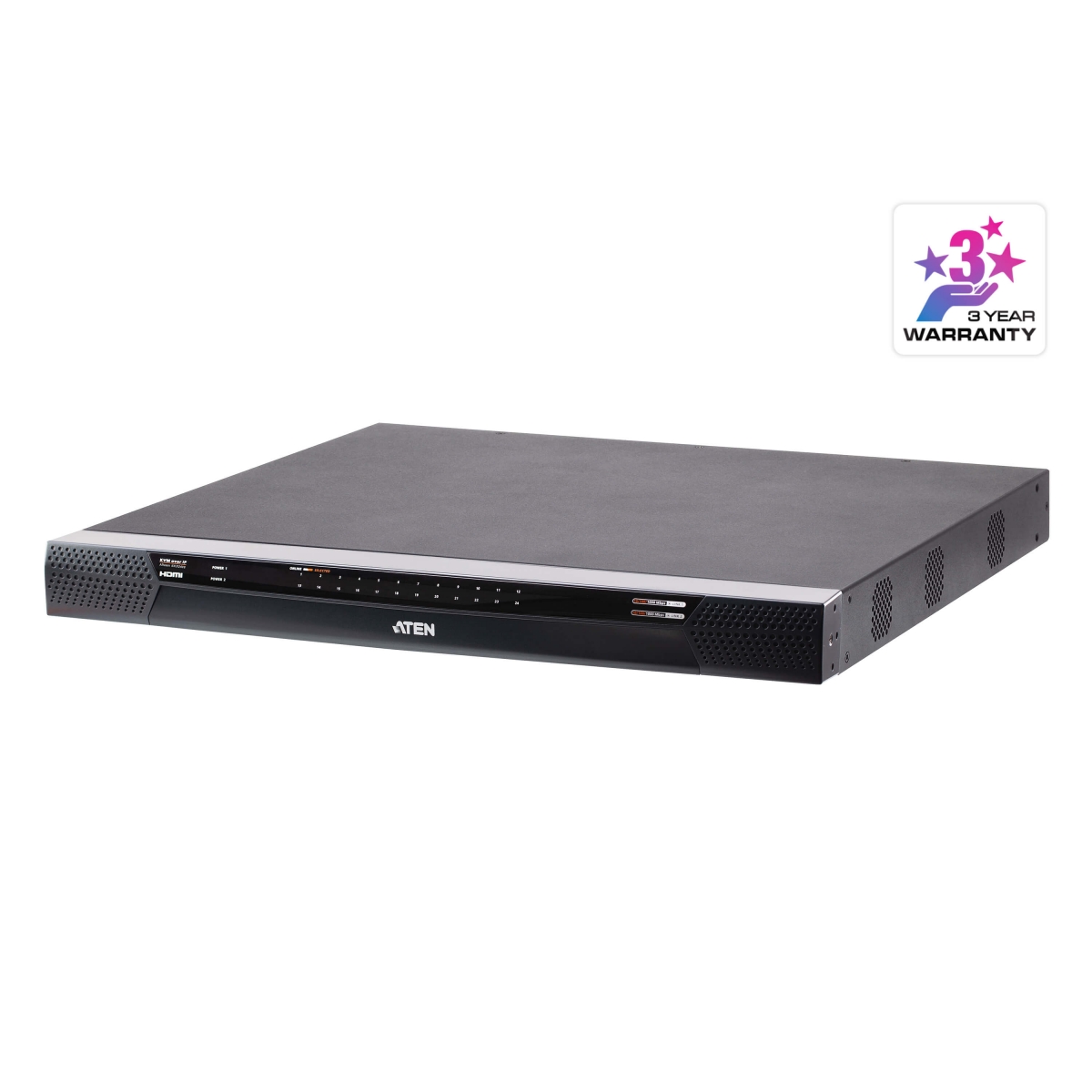

KN Series KVM over IP Switch ช่วยให้ผู้ใช้งานสามารถเข้าถึงและควบคุมระบบได้ทั้งผ่านคอนโซลภายใน (Local Console) และจากระยะไกลผ่านเครือข่าย IP (Remote over IP) เพื่อเฝ้าติดตามและจัดการอุปกรณ์ทั้งหมดภายในศูนย์ข้อมูล (Data Center) ผ่านระบบเครือข่าย รองรับความละเอียดวิดีโอระดับ Full HD สูงสุด 1920 × 1200, รองรับการส่งข้อมูล Virtual Media ด้วยความเร็วเพิ่มขึ้นเป็น 2 เท่า และรองรับมาตรฐานความปลอดภัย FIPS 140-2 Level 1 ผ่านโมดูลเข้ารหัส OpenSSL ที่ได้รับการรับรองมาตรฐาน FIPS 140-2 ภายในตัวอุปกรณ์
ตัวเครื่องติดตั้งพอร์ตเครือข่าย (NIC) จำนวน 2 พอร์ต เพื่อเพิ่มความเชื่อถือได้และความพร้อมใช้งานสำหรับการเข้าถึงเซิร์ฟเวอร์จากระยะไกล ผู้ใช้งานสามารถเชื่อมต่อผ่าน WinClient หรือ JavaClient* เพื่อบริหารจัดการระบบจากสถานที่อื่นได้ นอกจากนี้ ATEN ยังมีแอปพลิเคชัน PadClient สำหรับ iOS ซึ่งมีอินเทอร์เฟซที่ใช้งานง่าย ช่วยให้เชื่อมต่อกับ KVM over IP Switch และควบคุมคอมพิวเตอร์ผ่าน iPad ได้โดยตรง
อุปกรณ์ยังรองรับ Out-of-Band Access ผ่านการเชื่อมต่อโมเด็มภายนอก เพื่อใช้แก้ไขปัญหาในระดับ BIOS เมื่อเครือข่ายหลักไม่สามารถใช้งานได้ ช่วยให้ผู้ดูแลระบบสามารถบริหารจัดการอุปกรณ์เครือข่าย เช่น เซิร์ฟเวอร์ ระบบจัดเก็บข้อมูล (Storage), เราเตอร์ และสวิตช์ ผ่านเครือข่ายสำหรับการบริหารจัดการ (Management Network) ที่แยกจากเครือข่ายหลัก (Production Network) ได้ แม้ไม่สามารถเข้าถึงอุปกรณ์ผ่านเครือข่ายหลัก ผู้ดูแลระบบยังสามารถเชื่อมต่อผ่าน KVM Switch ได้ โดยรองรับหลายรูปแบบ ได้แก่
- เชื่อมต่อคอนโซลโดยตรงจากคอมพิวเตอร์ภายใน
- เชื่อมต่อผ่าน Laptop USB Console
- เชื่อมต่อผ่านโมเด็มบนเครือข่าย PSTN
- เชื่อมต่อผ่านพอร์ต Ethernet (LAN) บนเครือข่ายสำหรับการบริหารจัดการโดยเฉพาะ
KN Series สามารถทำงานร่วมกับซอฟต์แวร์ ATEN CC2000 Centralized Management Software ซึ่งช่วยยกระดับประสบการณ์การใช้งานและเพิ่มประสิทธิภาพในการบริหารจัดการ ด้วยการรวบรวมข้อมูลไว้ในศูนย์กลาง การนำทางตามลักษณะงาน (Task-based Navigation) และเมนูที่ใช้งานง่าย ทำให้ผู้ดูแลระบบสามารถเข้าถึง ตั้งค่า และจัดการอุปกรณ์ IT ทั้งหมดได้อย่างสะดวก
นอกจากนี้ KN Series ยังรองรับการใช้งานร่วมกับ ATEN KA82 Series KVM over IP Console Station ซึ่งเป็นคอนโซลแบบ Standalone ที่ใช้แทนเครื่อง PC หรือ Notebook ช่วยให้ผู้ใช้งานสามารถเข้าถึง ตรวจสอบ และควบคุมเซิร์ฟเวอร์ที่เชื่อมต่อกับ KN Series หลายเครื่องจากระยะไกล พร้อมเพิ่มความปลอดภัยจากภัยคุกคามของไวรัส เหมาะสำหรับสภาพแวดล้อมที่ไม่อนุญาตให้ใช้คอมพิวเตอร์ทั่วไป อีกทั้งยังสามารถทำงานร่วมกับระบบ ATEN PDU Remote Power Management เพื่อควบคุมการจ่ายไฟผ่านอินเทอร์เฟซของ KVM over IP Switch ได้โดยตรง
คุณสมบัติเฉพาะของ KN Series ยังประกอบด้วย Message Board, Panel Array Mode, Mouse DynaSync™ และ Adapter ID ซึ่งช่วยเพิ่มประสิทธิภาพในการบริหารจัดการระบบ โดย KVM over IP Switch ของ ATEN ช่วยลดทั้งเวลาและค่าใช้จ่ายในการดูแลศูนย์ข้อมูล เนื่องจากผู้ดูแลระบบสามารถจัดการระบบได้จากทุกที่ ลดค่าใช้จ่ายในการเดินทางและลดระยะเวลาในการซ่อมแซม (MTTR – Mean Time to Repair) พร้อมเพิ่มความพร้อมใช้งานของบริการภายในศูนย์ข้อมูลให้สูงสุด
หมายเหตุ แนะนำให้ใช้งานผ่านแอปพลิเคชัน WinClient หรือ JavaClient เพื่อให้การบริหารจัดการและควบคุมระบบมีประสิทธิภาพสูงสุด ทั้งนี้ ประสิทธิภาพการทำงานอาจแตกต่างกันตามสเปกของอุปกรณ์ผู้ใช้งาน โดยแนะนำให้ใช้เครื่องที่มีหน่วยความจำ RAM อย่างน้อย 8 GB, CPU แบบ Dual Core และ การ์ดจอที่รองรับ OpenGL รวมถึงควรใช้งานเว็บเบราว์เซอร์เวอร์ชันล่าสุดเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด
คุณสมบัติ
Hardware (ฮาร์ดแวร์)
- ความหนาแน่นของพอร์ตสูง – ใช้พอร์ต RJ-45 และสาย Cat 5e / Cat 6 รองรับการเชื่อมต่อได้สูงสุด 24 พอร์ต ในตัวเครื่องขนาด 1U
- Laptop USB Console (LUC) – มีพอร์ต USB เฉพาะสำหรับเชื่อมต่อโน้ตบุ๊กโดยตรง เพื่อใช้งานเป็นคอนโซลได้อย่างสะดวก
- รองรับ 2 บัส (Bus) แยกอิสระ สำหรับการเข้าถึง KVM over IP จากระยะไกล
- พอร์ตเครือข่าย 10 / 100 / 1000 Mbps จำนวน 2 พอร์ต (Dual NIC) รองรับการทำงานแบบ LAN สำรอง (Redundant LAN) หรือ Dual IP
- รองรับ Blade Server
- รองรับการเชื่อมต่ออุปกรณ์ผ่าน PS/2, USB, Sun Legacy และ Serial (RS-232)
- รองรับการใช้งานกับเซิร์ฟเวอร์หลายระบบปฏิบัติการ ได้แก่ Windows, Mac, Sun, Linux และอุปกรณ์ Serial ที่ใช้ VT100
- รองรับการส่งสัญญาณเสียง (Audio)
- แหล่งจ่ายไฟคู่ (Dual Power Supply) เพื่อเพิ่มความต่อเนื่องในการทำงาน
- คุณภาพวิดีโอระดับสูง รองรับความละเอียดสูงสุด 1920 × 1200 @ 60 Hz ที่ความลึกสี 24 บิต และรองรับการส่งสัญญาณได้ไกลสูงสุด 50 เมตร
- รองรับการเชื่อมต่อแบบ Cascade เพื่อควบคุมคอมพิวเตอร์ได้สูงสุด 512 เครื่อง
Management (การจัดการระบบ)
- รองรับการใช้งาน Local Console 1 ชุด พร้อมการเชื่อมต่อ KVM over IP จากระยะไกล 2 การเชื่อมต่อแบบอิสระ เพื่อเข้าถึงเซิร์ฟเวอร์ที่เชื่อมต่ออยู่ได้พร้อมกัน
- End Session – ผู้ดูแลระบบสามารถยุติเซสชันการใช้งานที่กำลังเชื่อมต่ออยู่ได้
- ทำงานร่วมกับ ATEN CC2000 Centralized Management Software และ CCVSR Video Session Recording Software
- รองรับบัญชีผู้ใช้งาน 64 บัญชี และให้ผู้ใช้เข้าสู่ระบบพร้อมกันเพื่อบริหารจัดการได้สูงสุด 32 คน
- Green IT Fan – ปรับความเร็วพัดลมอัตโนมัติตามอุณหภูมิของเครื่อง
- รองรับการบันทึกเหตุการณ์ (Event Log) และ Windows-based Log Server
- การแจ้งเตือนเหตุการณ์ (Event Notification) รองรับ SMTP Email, SNMP Trap และ SMS (เมื่อใช้งานร่วมกับอุปกรณ์มือถือเพิ่มเติม)
- รองรับการจัดเก็บบันทึกเหตุการณ์ไปยัง Log Server, Syslog Server และ USB Drive
- รองรับการอัปเกรดเฟิร์มแวร์ (Firmware Upgrade)
- รองรับ Out-of-Band Access ผ่านโมเด็ม ด้วยการเชื่อมต่อแบบ Dial-in, Dial-out และ Dial-back
- Adapter ID – บันทึกข้อมูลของพอร์ตไว้ในอะแดปเตอร์ ทำให้สามารถย้ายเซิร์ฟเวอร์ไปยังพอร์ตอื่นได้โดยไม่ต้องกำหนดค่าอะแดปเตอร์หรือสวิตช์ใหม่
- Port Share Mode – อนุญาตให้ผู้ใช้งานหลายคนเข้าถึงเซิร์ฟเวอร์เครื่องเดียวกันได้พร้อมกัน
- รองรับการใช้งานร่วมกับ ATEN KVM over IP Console Station (KA82xx Series)
- Power Association – สามารถเชื่อมโยงพอร์ต KVM ของสวิตช์กับช่องจ่ายไฟของ ATEN PDU เพื่อควบคุมการเปิด-ปิดไฟจากระยะไกล
- รองรับมาตรฐานเครือข่าย IPv4 และ IPv6
Easy-to-Use Interface (อินเทอร์เฟซที่ใช้งานง่าย)
- รองรับแอปพลิเคชัน PadClient บน iPad สำหรับการบริหารจัดการผ่านอุปกรณ์พกพา
- Panel Array Mode™ – แสดงและตรวจสอบทุกพอร์ตในรูปแบบตาราง (Grid Display) ได้ทั้งบนหน้าจอคอนโซลภายใน (Local) และหน้าจอรีโมต (Remote)
- รองรับการใช้งานผ่าน Local Console, Web Browser และ AP GUI ด้วยอินเทอร์เฟซหลายภาษาแบบเดียวกัน ช่วยลดเวลาในการเรียนรู้และเพิ่มประสิทธิภาพในการทำงาน
- รองรับโปรแกรม Client บนหลายระบบปฏิบัติการ ได้แก่ Windows, Mac OS X, Linux และ Sun
- รองรับเว็บเบราว์เซอร์หลายประเภท ได้แก่ Internet Explorer, Chrome, Firefox, Safari, Opera และ Netscape
- อินเทอร์เฟซสำหรับการจัดการผ่านเว็บ (Browser-based GUI) ที่พัฒนาด้วยเทคโนโลยีเว็บโดยสมบูรณ์ ช่วยให้ผู้ดูแลระบบสามารถจัดการอุปกรณ์ได้โดยไม่ต้องติดตั้งซอฟต์แวร์เพิ่มเติม (เช่น Java)
- รองรับการเข้าถึง KVM over IP ผ่าน HTML5 WebClient Viewer ผู้ใช้งานสามารถเข้าถึงเซิร์ฟเวอร์และคอมพิวเตอร์ที่เชื่อมต่อทั้งหมดจากระยะไกลได้ โดยไม่ต้องติดตั้ง Java หรือ Browser Plug-in
- ผู้ใช้งานสามารถเปิดใช้งาน Virtual Remote Desktop ได้หลายหน้าต่างพร้อมกัน เพื่อควบคุมเซิร์ฟเวอร์หลายเครื่องภายใต้การเข้าสู่ระบบ (Login) ครั้งเดียว
- รองรับการแสดงผลแบบเต็มหน้าจอ (Full Screen) และสามารถปรับขนาดหน้าต่าง Virtual Remote Desktop ได้
- Keyboard / Mouse Broadcast – ส่งสัญญาณคีย์บอร์ดและเมาส์ไปยังเซิร์ฟเวอร์ทุกเครื่องพร้อมกัน
- ซิงโครไนซ์การแสดงผลวิดีโอกับคอนโซลภายใน โดยบันทึกข้อมูล EDID ของจอภาพไว้ใน KVM Adapter เพื่อปรับความละเอียดของการแสดงผลให้เหมาะสมที่สุด
Security (ความปลอดภัย)
- ระบบความปลอดภัยระดับสูง รองรับมาตรฐาน FIPS 140-2 Level 1 โดยใช้โมดูลเข้ารหัส OpenSSL ที่ได้รับการรับรองมาตรฐาน FIPS 140-2 (Certificate #1747, #2398, #2473)
- รองรับการยืนยันตัวตนจากภายนอกผ่าน RADIUS, LDAP, LDAPS และ Microsoft Active Directory
- รองรับ TLS 1.2, การเข้ารหัส SSL 128 บิต, AES 256 บิต และใบรับรอง RSA 2048 บิต เพื่อความปลอดภัยของการรับส่งข้อมูลระหว่างการเข้าสู่ระบบผ่านเว็บเบราว์เซอร์
- รองรับการกำหนดสิทธิ์การเข้าถึงด้วย IP Filter และ MAC Filter
- สามารถกำหนดสิทธิ์ของผู้ใช้งานและกลุ่มผู้ใช้งานในการเข้าถึงและควบคุมเซิร์ฟเวอร์ได้อย่างยืดหยุ่น
- รองรับเครื่องมือสร้าง CSR (Certificate Signing Request) แบบอัตโนมัติ และรองรับการตรวจสอบใบรับรองจาก Certificate Authority (CA) ภายนอก
- ซิงโครไนซ์การแสดงผลวิดีโอกับคอนโซลภายใน โดยบันทึกข้อมูล EDID ของจอภาพไว้ใน KVM Adapter เพื่อปรับความละเอียดของการแสดงผลให้เหมาะสมที่สุด
Virtual Media
- Virtual Media ช่วยเพิ่มประสิทธิภาพในการรับส่งข้อมูล เหมาะสำหรับการโอนไฟล์ การติดตั้งแพตช์ระบบปฏิบัติการ (OS Patch) การติดตั้งซอฟต์แวร์ และการทดสอบวินิจฉัยระบบ
- รองรับการทำงานร่วมกับเซิร์ฟเวอร์ที่รองรับ USB ทั้งในระดับระบบปฏิบัติการ (OS) และระดับ BIOS
- รองรับอุปกรณ์ USB 2.0 DVD/CD Drive, USB Mass Storage, ฮาร์ดดิสก์ของเครื่องคอมพิวเตอร์ และไฟล์ ISO Image
Virtual Remote Desktop
- Message Board สำหรับการสื่อสารระหว่างผู้ใช้งานจากระยะไกล
- สามารถปรับคุณภาพของวิดีโอ เช่น ความลึกของสี (Color Depth), Threshold, Noise รวมถึงการเพิ่มหรือลดการใช้แบนด์วิดท์ เพื่อเพิ่มประสิทธิภาพในการรับส่งข้อมูล
- Mouse DynaSync™ – ซิงโครไนซ์การเคลื่อนที่ของเมาส์ระหว่างเครื่องต้นทางและเครื่องปลายทางโดยอัตโนมัติ
- แป้นพิมพ์บนหน้าจอ (On-screen Keyboard) รองรับหลายภาษา
- รองรับการเข้าถึงในระดับ BIOS สำหรับการวิเคราะห์และแก้ไขปัญหาระบบ

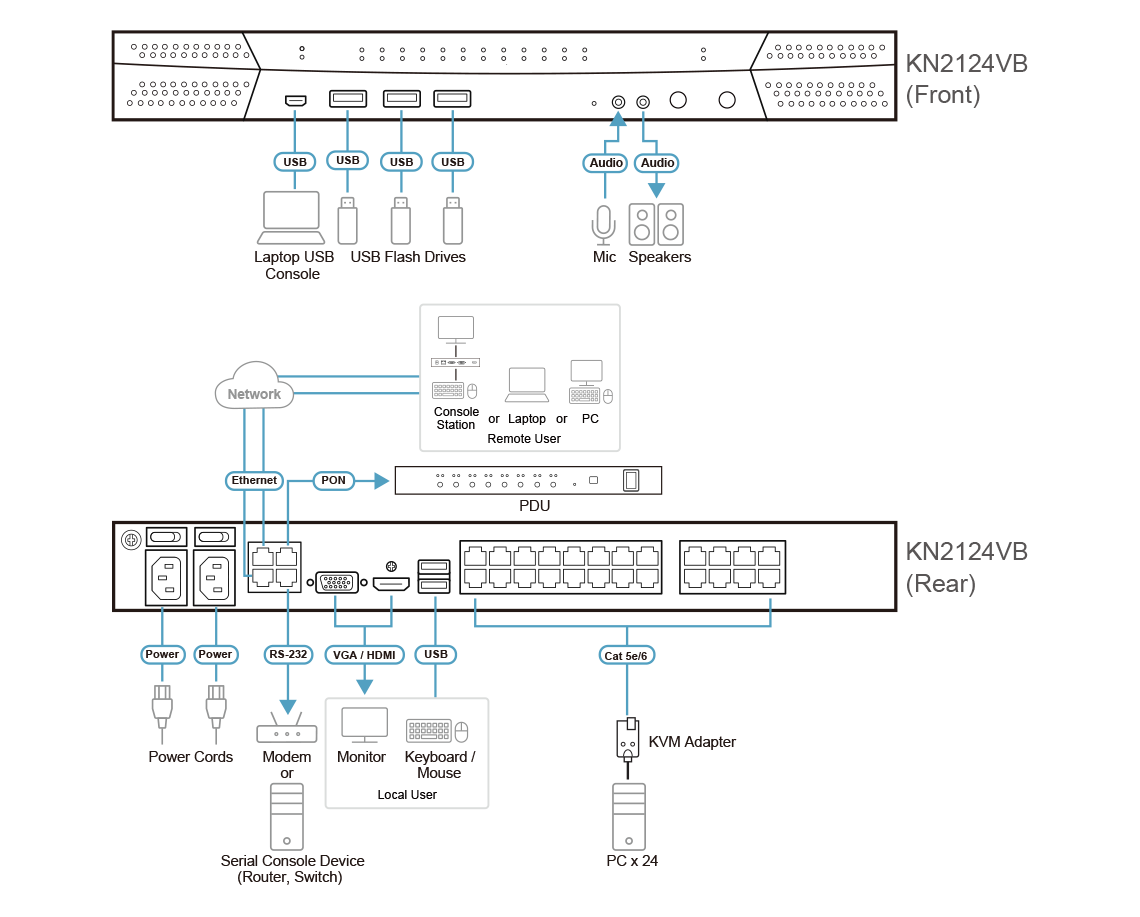

ผังการเชื่อมต่อ

KVM Adapter Module (CPU โมดูล) อุปกรณ์ประกอบ ที่ต้องใช้ร่วมกัน ตามประเภทของเซิร์ฟเวอร์ (*ไม่รวมใน package)
| Video interface | KB/Mouse | OS support | Virtual Media support | Virtual Media/Smart card support | รองรับความยาว |
| KA7120 | VGA | PS/2 | win / linux | - | - | 50m. Cat5e |
| KA7170 | VGA | USB | win / linux / mac / sun | - | - | 50m. Cat5e |
| KA7175 | VGA | USB | win / linux / mac / sun | Yes | - | 50m. Cat5e |
| KA7176 | VGA+Audio | USB | win / linux / mac / sun | Yes | - | 50m. Cat5e |
| KA7177 | VGA | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7178 | VGA+Audio | USB | win / linux / mac / sun | Yes | - | 50m. Cat5e |
| KA7130 | DB13W3 | PS/2 | sun | | - | 50m. Cat5e |
| KA7140 | Serial(VT100) | - | - | - | - | 300m. Cat5e |
| KA7183 | USB-C | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7188 | HDMI | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7189 | DisplayPort | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7166 | DVI | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7168 | HDMI | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
| KA7169 | DisplayPort | USB | win / linux / mac / sun | - | Yes | 50m. Cat5e |
ข้อมูลจำเพาะ
| Console Connections |
| Local | 1 |
| Remote | 2 |
| Computer Connections |
| Direct | 24 |
| Maximum | 512 (via Cascade) |
| Port Selection | Pushbuttons, Hotkeys, GUI |

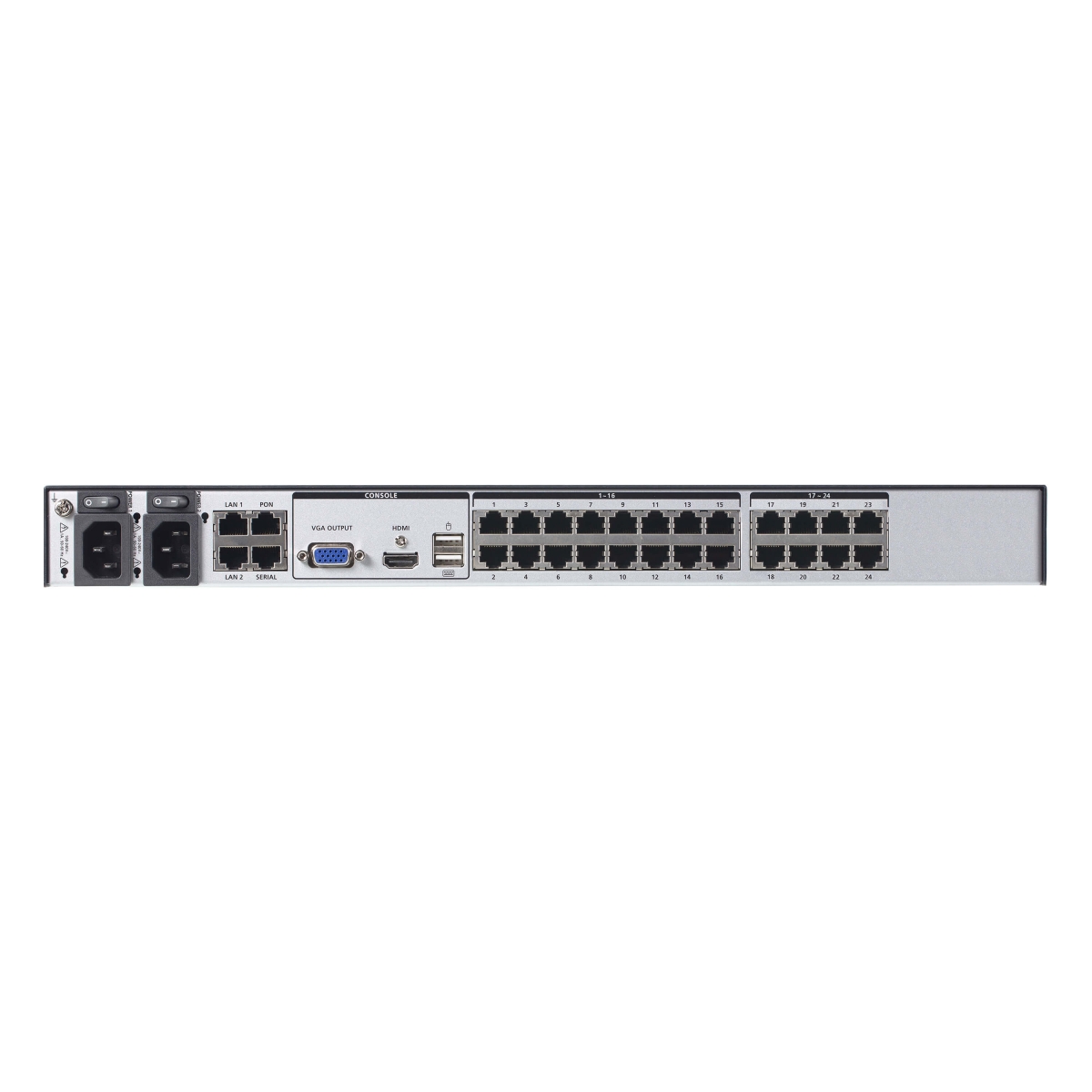

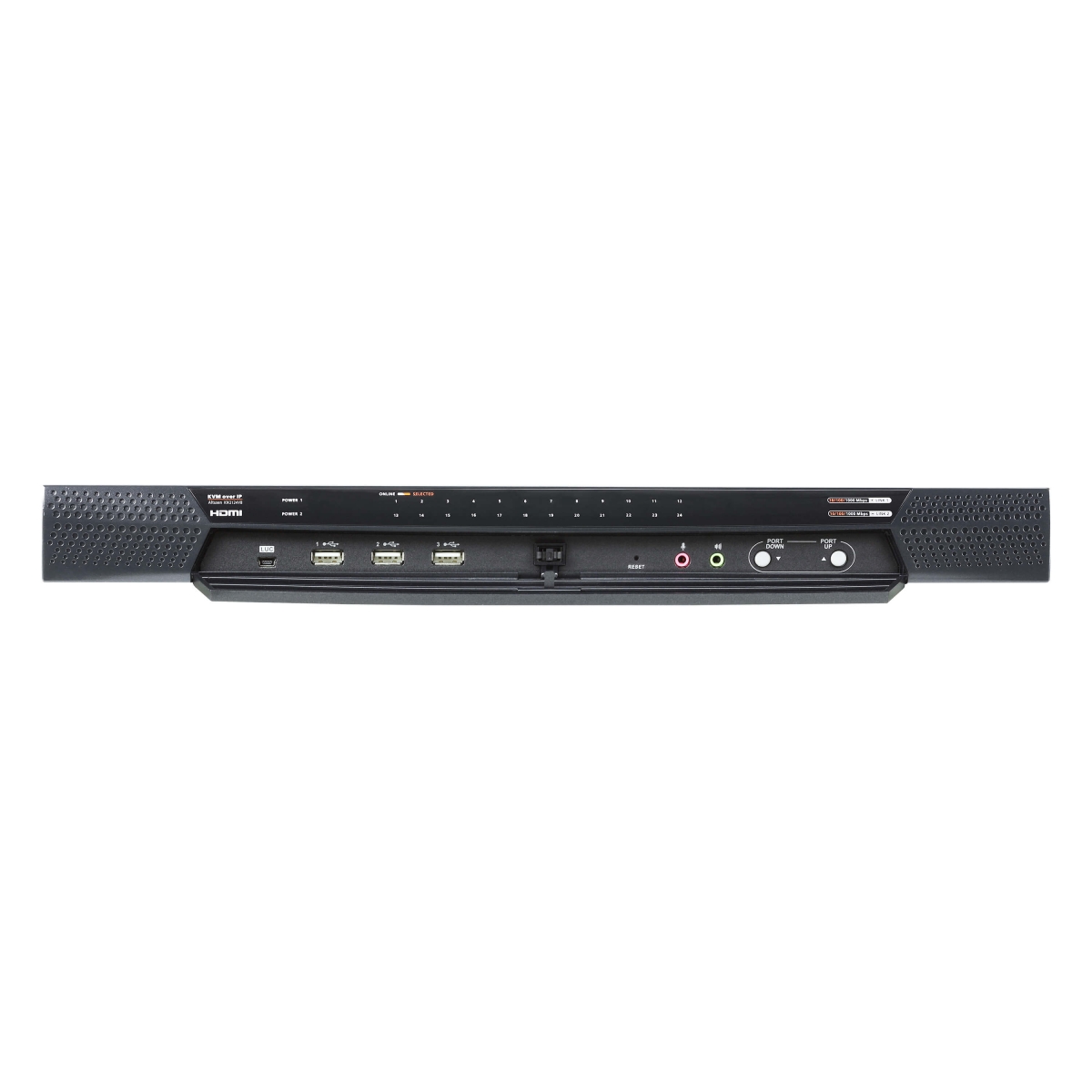

| Connectors |
| Console Ports | 2 x USB Type-A Female (White) 1 x HDMI Female (Black) 1 x VGA HDB-15 (Blue) |
| USB Port | 3 x USB Type-A Female |
| Audio | 2 x Audio Jack Female |
| Laptop USB Console (LUC) Port | 1 x USB Mini-B Female |
| KVM Ports | 24 x RJ-45 Female |
| Serial | 1 x RJ-45 Female |
| PON | 1 x RJ-45 Female |
| LAN Ports | 2 x RJ-45 Female |
| Power | 2 x IEC 60320/C14 |
| Switches |
| Port Selection | 2 x Pushbuttons |
| Reset | 1 x Semi-recessed Pushbutton |
| Power | 2 x Rocker Switches |
| LEDs |
| Online / Selected | 24 (Green/Orange) |
| Link 10 / 100 / 1000 Mbps | 2 (Red/Orange/Green) |
| Power | 2 (Green) |
| Emulation |
| Keyboard / Mouse | PS/2; USB |
| Video |
| Local | 1920 x 1200 @ 60Hz |
| Remote | 1920 x 1200 @ 60Hz |
| Scan Interval | 1 – 255 Sec |
| Maximum Input Power Rating | 100–240V~ ; 50-60Hz; 1A |
| Power Consumption | AC110V:33W:208BTU/h AC220V:32.8W:207BTU/h
Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental |
| Operating Temperature | 0 - 40˚C |
| Storage Temperature | -20 - 60˚C |
| Humidity | 0 - 80% RH, Non-condensing |
| Physical Properties |
| Housing | Metal |
| Weight | 5.20 kg ( 11.45 lb ) |
| Dimensions (L x W x H) | 43.36 x 41.21 x 4.40 cm (17.07 x 16.22 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x KN2124VB KVM over IP Switch
- 2x power cords
- 1x mounting kit
- 2x Lok-U-Plugs
- 1x Lok-U-Plug installation tool
- 1x foot pad set (4 pcs.)
- 1x user instructions
