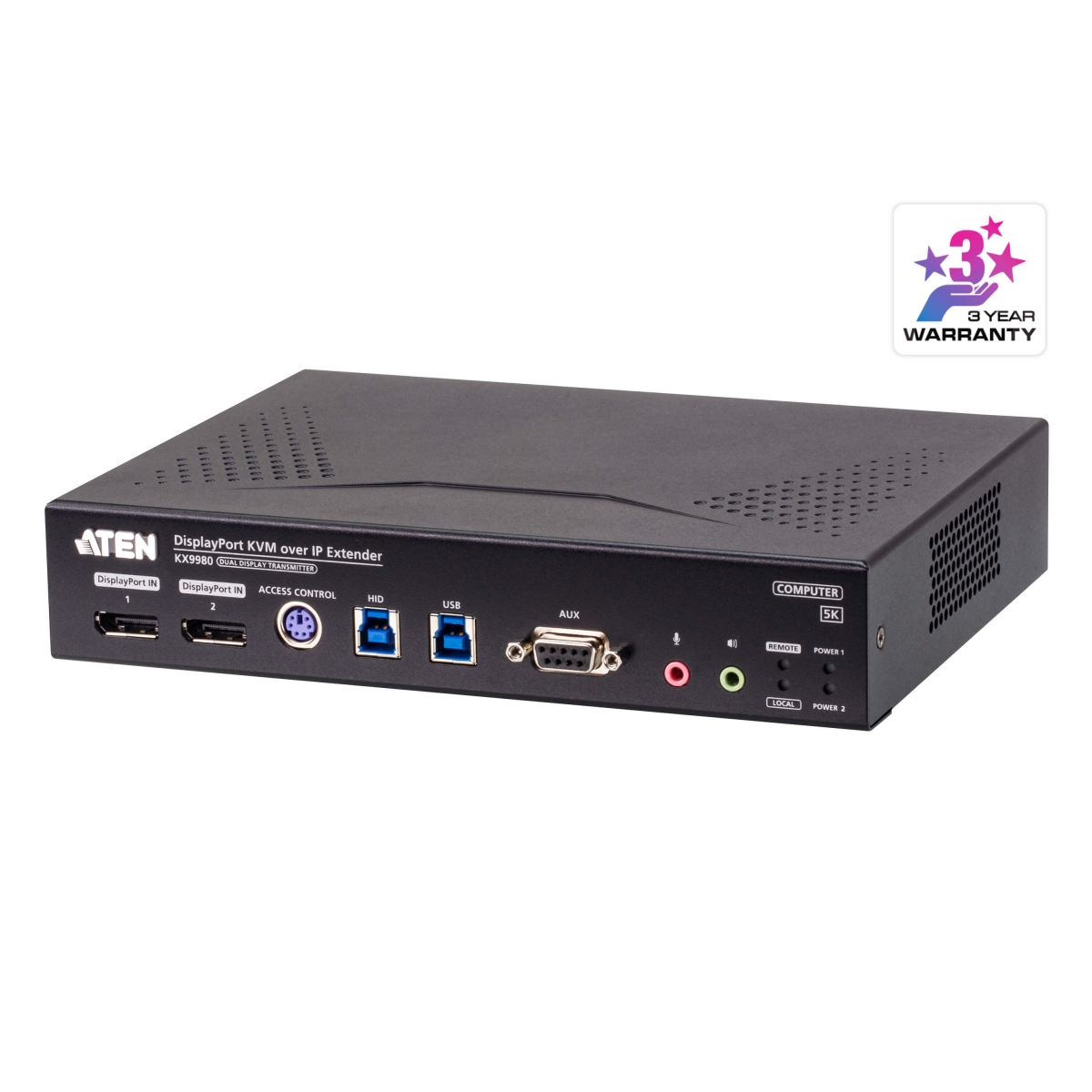

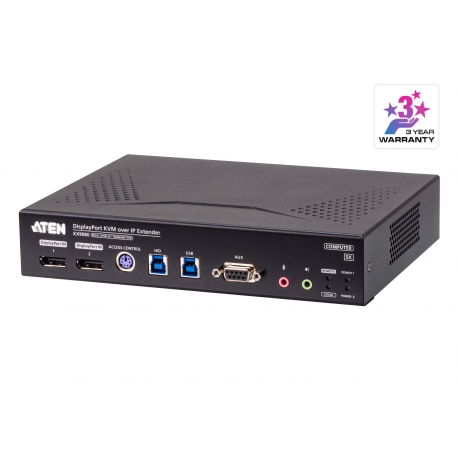

5K DisplayPort Dual Display KVM over IP Transmitter
KX9980T
- รองรับการแสดงผลแบบจอคู่ความละเอียดสูงสุด 5K พร้อมความลึกสี 12 บิต
- KVM over IP สำหรับการเข้าถึงคอนโซลจากระยะไกล ด้วยคุณภาพวิดีโอคมชัดไร้การสูญเสีย และ ไม่มีความหน่วง
- การส่งข้อมูลอย่างปลอดภัย ด้วยการเข้ารหัส AES, TLS และ โปรโตคอลเฉพาะของ ATEN
- รองรับการทำงานต่อเนื่องตลอด 24/7 ด้วยระบบสำรองพลังงานและเครือข่าย (Power / Network Failover)
รับประกัน 3 ปีเต็ม
Spec sheetKX9980 5K DisplayPort Dual Display KVM over IP Transmitter เป็นอุปกรณ์ส่งสัญญาณ Dual Display แบบ IP ที่มีประสิทธิภาพสูง ซึ่งสามารถส่งสัญญาณแป้นพิมพ์, วิดีโอ, เมาส์ และ USB จากคอมพิวเตอร์ไปยังตัวรับสัญญาณ เพื่อให้สามารถเข้าถึงคอนโซลจากทั้งตำแหน่งของตัวส่งและตัวรับได้แยกกัน การตั้งค่านี้ช่วยให้สามารถเข้าถึงระบบคอมพิวเตอร์ได้ผ่าน USB Dual DisplayPort console (แป้นพิมพ์ USB, เมาส์ USB, จอมอนิเตอร์ Dual DisplayPort) บนเครือข่าย Intranet ซึ่งช่วยให้ผู้ใช้สามารถวางคอมพิวเตอร์ในสภาพแวดล้อมที่ปลอดภัยและควบคุมอุณหภูมิได้ ซึ่งอาจแยกจากสถานีทำงานของผู้ใช้.
KX9980 รองรับการแสดงผลวิดีโอแบบ Dual DisplayPort สำหรับการแสดงผลความละเอียดสูงสุดถึง 5K (5120 x 2880 @ 30 Hz) และมอบคุณภาพวิดีโอที่สมบูรณ์แบบและไร้การสูญเสียคุณภาพของสัญญาณ พร้อมความหน่วงเป็นศูนย์. KX9980 มาพร้อมกับ พอร์ต RJ-45 หนึ่งช่อง และ สล็อต SFP+ สองช่อง. รองรับโมดูล SFP+ fiber ความเร็ว 10 Gbps สำหรับการเชื่อมต่อเครือข่ายไฟเบอร์ออปติก และระยะการส่งข้อมูลได้ไกลถึง 10 กม. สำหรับความยืดหยุ่นในการเชื่อมต่อ, ทั้งตัวส่งสัญญาณและตัวรับสัญญาณ KX9980 สามารถเชื่อมต่อกันได้โดยตรงหรือผ่านเครือข่ายความเร็วสูงทั้งแบบ Copper-based หรือ Fiber-based LAN. KX9980 ยังมีความสามารถในการใช้ แหล่งจ่ายไฟสองช่อง เพื่อรองรับการสำรองพลังงาน (power redundancy) เพื่อให้การบริการมีความน่าเชื่อถือสูง. ตัว KX9980 สามารถติดตั้งได้ที่สถานีทำงาน, ยึดติดกับผนัง หรือที่ด้านหลังของตู้แร็ค ด้วยการออกแบบ 0U rack-mount ที่ประหยัดพื้นที่.

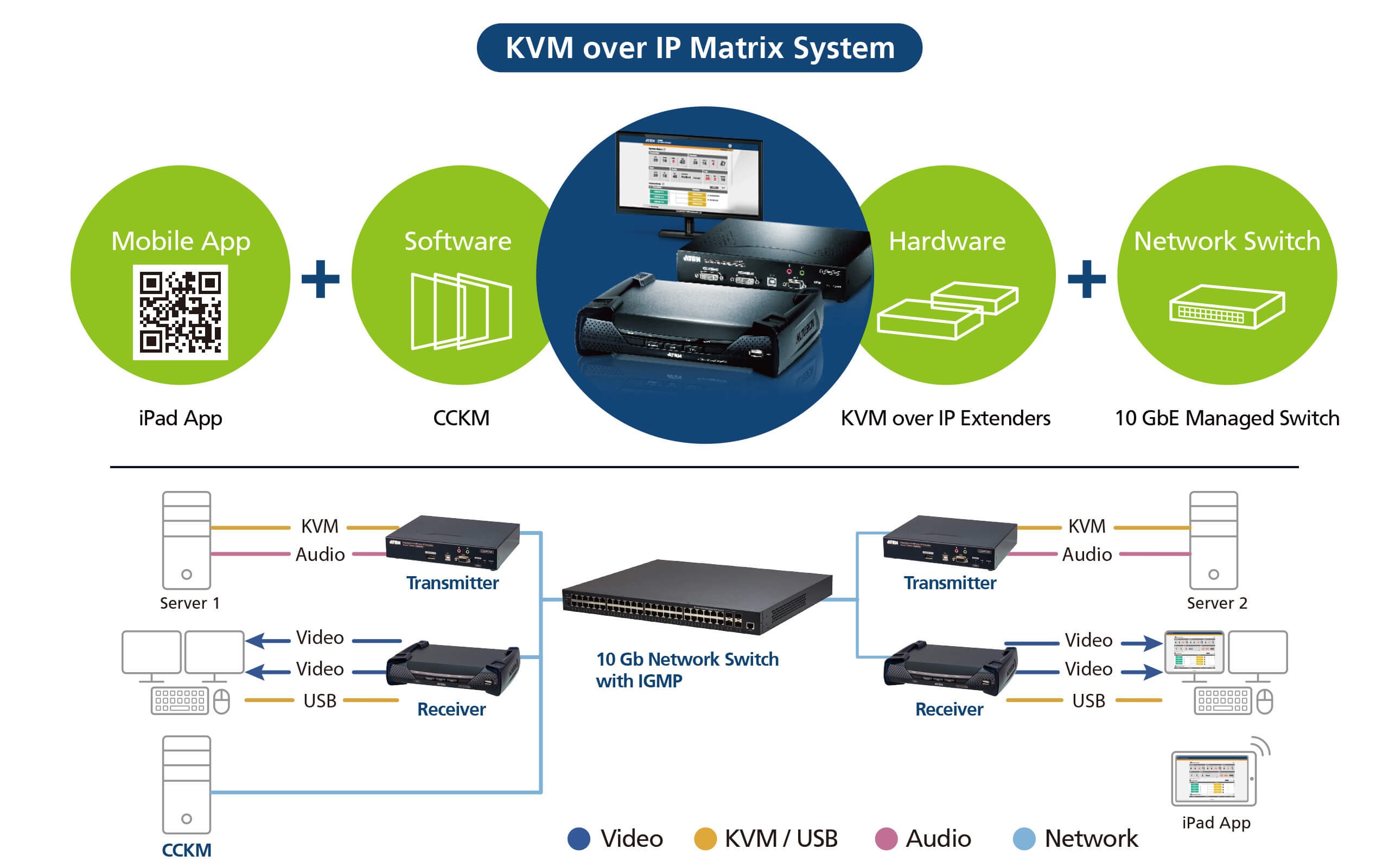

ในฐานะที่เป็นอุปกรณ์ขยายสัญญาณแบบ IP Matrix, KX9980 สามารถติดตั้งในการกำหนดค่าที่ยืดหยุ่นได้หลากหลายรูปแบบ ไม่ว่าจะเป็นแบบจุดต่อจุด (point-to-point), จุดต่อหลายจุด (point-to-multipoint), หลายจุดต่อจุด (multipoint-to-point) และหลายจุดต่อหลายจุด (multipoint-to-multipoint) เมื่อใช้งานร่วมกับ KVM over IP Matrix Manager (CCKM) จะสามารถนำไปรวมเข้ากับระบบ KVM over IP matrix (หลายจุดต่อหลายจุด) เพื่อให้การใช้งานที่ยืดหยุ่นมากยิ่งขึ้นในสภาพแวดล้อมการทำงานที่แตกต่างกัน
เมื่อใช้งานร่วมกันระหว่าง CCKM และ KX9980 ผู้ดูแลระบบ IT จะได้รับประโยชน์จากคุณสมบัติขั้นสูง เช่น การตรวจจับอุปกรณ์ KX9980 ทั้งหมดบนซับเน็ตเดียวกันโดยอัตโนมัติ เพื่อการติดตั้งหรือกำหนดค่าที่รวดเร็ว การตรวจสอบสิทธิ์และอนุญาตด้วยชื่อผู้ใช้/รหัสผ่าน และความสามารถในการกำหนดประเภทการเชื่อมต่อที่แตกต่างกันซึ่งสามารถสลับและแบ่งปันได้ คุณสมบัติด้านความปลอดภัยของ KX9980 ได้แก่ การเข้ารหัส AES 256 bit สำหรับการส่งข้อมูลที่ปลอดภัย รวมถึง RADIUS, LDAP, Active Directory, TACACS+ สำหรับบริการตรวจสอบสิทธิ์จากภายนอก โดยสรุปแล้ว KX9980 เป็นวิธีที่คุ้มค่าและสะดวกที่สุดในการขยายสัญญาณดิจิทัลเต็มรูปแบบสำหรับการใช้งานในห้องควบคุมผ่านเครือข่าย
หมายเหตุ: โมดูล SFP+ (รุ่น 2A-141G / 2A-142G) จำหน่ายแยกต่างหาก
คุณสมบัติ
คุณสมบัติขั้นสูง:
-
การบีบอัดวิดีโอแบบไม่มีการสูญเสียข้อมูล รองรับความละเอียดสูงถึง 5120 x 2880 สำหรับการแสดงผลแบบสองจอ รวมถึง UHD หรือ DCI พร้อมกับความหน่วงศูนย์
-
การประมวลผลสัญญาณ DP แบบเนทีฟที่มีความลึกของสี 24, 30, 36 บิต
-
รองรับ Adobe RGB
-

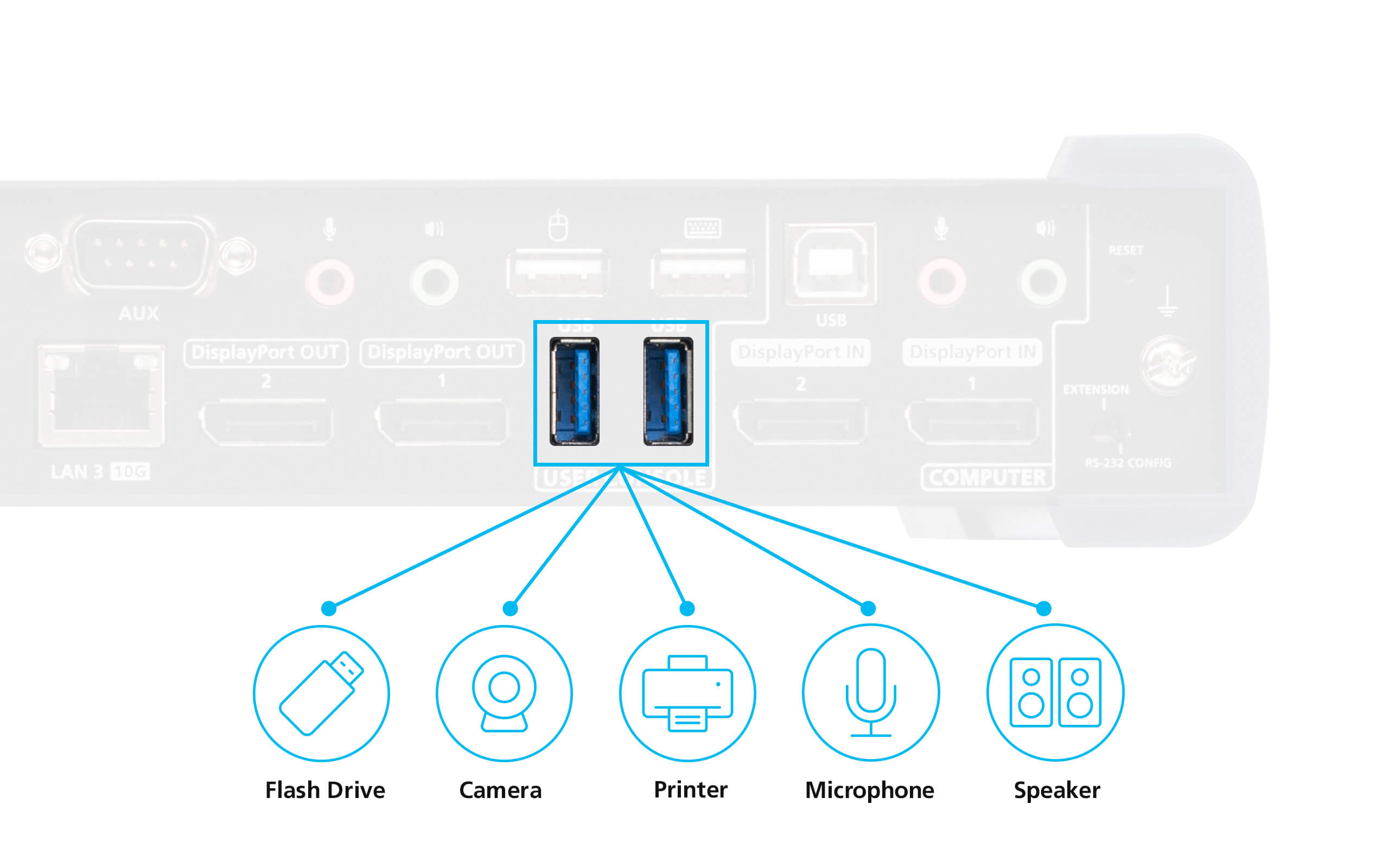

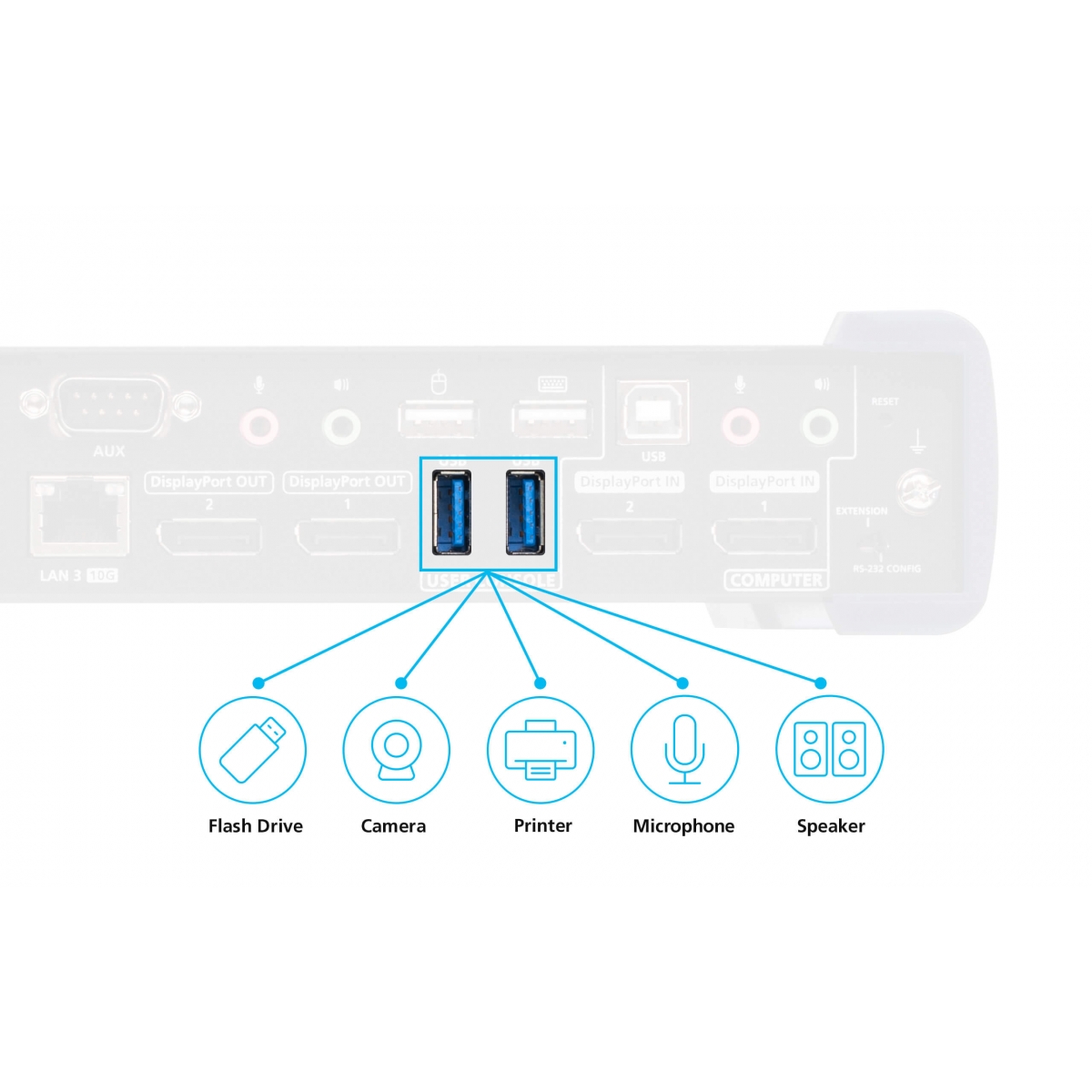

รองรับการถ่ายโอน USB แบบ isochronous เพื่อใช้งานกล้อง USB และลำโพง USB ระหว่างตัวส่ง (transmitter) และตัวรับ (receiver)
-
ATEN Matrix Link – ช่วยให้ผู้ใช้สามารถเชื่อมโยงตัวส่งและตัวรับได้ทันทีเพื่อทำการสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
-

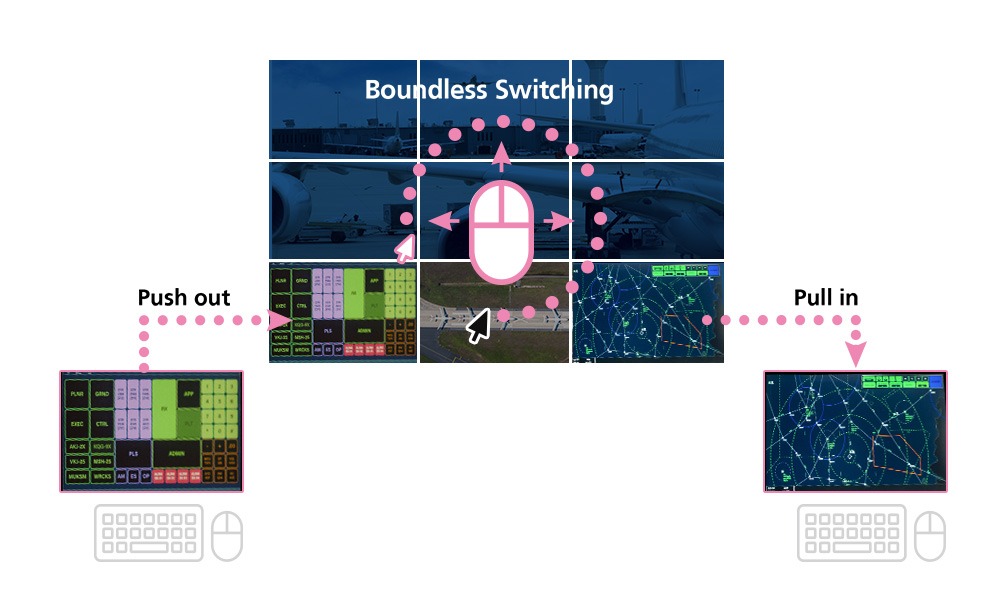

Boundless Switching – เพียงแค่เลื่อนเมาส์ข้ามขอบหน้าจอเพื่อสลับระหว่างตัวรับต่างๆ (Rx)
-
Fast Switching – สลับระหว่างความละเอียดวิดีโอจากระยะไกลบนหน้าจอท้องถิ่นในเวลาไม่ถึง 0.3 วินาที
-
Push and Pull – แบ่งปันเนื้อหาทันทีไปยัง/จากตัวรับเดียวหรือวิดีโอวอลล์เพียงแค่คลิกเดียว
-
Video walls – สร้างวิดีโอวอลล์หลายจอได้สูงสุดถึง 12 x 12 (สูงสุด 144 จอ) ในแต่ละเลย์เอาท์
-
Advanced Scheduling – ปรับปรุงประสิทธิภาพและประหยัดต้นทุนโดยการตั้งค่าการเชื่อมต่อบนพื้นฐานของเวลาและวันที่
-
Virtual Transmitter – สตรีมแหล่งสัญญาณวิดีโอ, เสียง, USB และอนุกรม (serial) จากตัวส่ง (Tx) ต่างๆ ได้อย่างอิสระ
-
รองรับการยืนยันตัวตนทั้งภายในและภายนอก – รองรับ LDAP, Active Directory, RADIUS, และ TACACS+
-
การตั้งค่าการอนุญาตผู้ใช้ขั้นสูง – ผู้ดูแลสามารถตั้งค่าโหมดการเข้าถึงได้สูงสุด 4 โหมดในอุปกรณ์ Tx เพื่อการทำงานร่วมกันหรือป้องกันการแทรกแซงระหว่างผู้ใช้
-
การกำหนดสิทธิ์ผู้ใช้และกลุ่มสำหรับการเข้าถึงและควบคุมอุปกรณ์ KX
-
การจัดกลุ่ม Tx สูงสุดถึง 4 ชุดของตัวส่ง (Tx) เพื่อรองรับการใช้งานหลายจอ
-
การควบคุมการเข้าถึงของ Rx – ผู้ใช้ที่คอนโซลท้องถิ่นของ Tx สามารถเปิด/ปิดสิทธิ์การควบคุมของ Rx ได้โดยการกดปุ่มควบคุม
หมายเหตุ:
-
คุณสมบัติขั้นสูงเหล่านี้รองรับเมื่อคู่ของตัวส่ง (KX Transmitters) ถูกจับคู่กับตัวรับ (KX Receivers) และจัดการโดย CCKM.
-
KVM over IP Access Control Box (รุ่น 2XRT-0015G) จำหน่ายแยกต่างหาก กรุณาติดต่อผู้จำหน่าย ATEN สำหรับข้อมูลผลิตภัณฑ์.
คุณสมบัติของฮาร์ดแวร์:
-
รองรับการแสดงผลสองจอ (Dual Display) ด้วยความละเอียด ultra-wide 32:9 (รวม) หรือสองจอแยก
-
รองรับความละเอียดวิดีโอ DisplayPort สูงสุด – ถึง 5120 x 1440 @ 60 Hz (4:4:4), 5120 x 2880 @ 30 Hz (4:4:4), 4096 x 2160 @ 60 Hz (4:4:4), 1920 x 1080 @ 240 Hz (4:4:4) (CVT-RB), 2560 x 1440 @ 144 Hz (4:4:4) ต่อจอ
-
รองรับ DisplayPort 1.2
-
รองรับลำโพงสเตอริโอและไมโครโฟน
-
รองรับการถ่ายโอนข้อมูล USB ความเร็วสูงสำหรับการจัดเก็บข้อมูล
-
Auto-MDIX – ระบบตรวจจับประเภทของสายเคเบิลโดยอัตโนมัติ
-
ป้องกัน ESD ในตัวที่ระดับ 8 kV / 15 kV และป้องกันกระแสไฟกระชาก 2 kV
-
รองรับการสำรองพลังงาน – KX9980 มี 2 แจ็ค DC สำหรับการสำรองพลังงาน
-
รองรับการล้มเหลวของเครือข่าย – 1 พอร์ต RJ-45 และ 2 พอร์ต SFP+ สำหรับการล้มเหลวของเครือข่าย เพื่อความมั่นคงในการให้บริการในแอปพลิเคชันที่มีความสำคัญ
-
รองรับการขยายโมดูลไฟเบอร์ SFP+ ความเร็ว 10 Gbps สำหรับระยะทางสูงสุด 10 กม.*
-
โครงสร้างเคสตรงตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเลและได้ผ่านการทดสอบสภาพแวดล้อม
-
รองรับการติดตั้งในแร็ค – ตัวเลือกการติดตั้ง:
– 2X-021G Dual Rack Mount Kit
– 2X-031G Single Rack Mount Kit -
มาพร้อมกับอะแดปเตอร์ไฟเกรดอุตสาหกรรม – รองรับอุณหภูมิการทำงานที่ 0 – 50 °C เพื่อความทนทานและความสามารถในการปรับตัวในสภาพแวดล้อมที่รุนแรง
หมายเหตุ:
*โมดูล SFP+ (รุ่น 2A-141G / 2A-142G) จำหน่ายแยกต่างหาก กรุณาติดต่อผู้จำหน่าย ATEN สำหรับข้อมูลผลิตภัณฑ์
การจัดการ (Management):
-
การรวมเข้ากับ KVM over IP Matrix Manager (CCKM): ซอฟต์แวร์ที่ช่วยในการตั้งค่าทั้งหมดของอุปกรณ์ KX ด้วย GUI บนเว็บที่ใช้งานง่าย
-
การควบคุมสองคอนโซล (Dual Console Operation): สามารถควบคุมระบบของผู้ใช้ได้จากคีย์บอร์ด, จอภาพ, และเมาส์ของทั้งอุปกรณ์ส่ง (transmitter) และอุปกรณ์รับ (receiver)
-
OSD (On-Screen Display): ช่วยในการตั้งค่าของอุปกรณ์ Tx / Rx บนหน้าจอของอุปกรณ์รับ
-
EDID Expert™: เลือกการตั้งค่า EDID ที่เหมาะสมเพื่อป้องกันปัญหาความเข้ากันไม่ได้ของวิดีโอจากจอภาพที่ต่างกัน
-
การแสดงตัวอย่างบนหน้าจอ (Panel Array™ Mode): ช่วยให้ผู้ใช้สามารถดูวิดีโอจากจอแสดงผลได้ถึง 36 จอในหน้าจอเดียว
-
ระดับการบีบอัดวิดีโอ: ผู้ใช้สามารถเพิ่มหรือลดคุณภาพของวิดีโอเพื่อปรับให้เหมาะสมกับแบนด์วิดธ์ของเครือข่าย
-
อินเทอร์เฟซคำสั่ง (Command Line Interface): ผู้ดูแลระบบสามารถควบคุมอุปกรณ์ KX ทั้งหมดผ่าน RS-232 หรือ Telnet โดยการออกคำสั่งหรือแอปพลิเคชันของบุคคลที่สาม
-
รองรับคำสั่ง Hotkey: เพิ่มความสะดวกในการใช้งาน
-
พอร์ต RS-232: ช่วยให้ผู้ใช้เชื่อมต่อกับเทอร์มินัลแบบอนุกรมเพื่อ TextMenu, CLI หรือเชื่อมต่อกับอุปกรณ์อนุกรม เช่น หน้าจอสัมผัสและเครื่องอ่านบาร์โค้ด
-
ความเข้ากันได้ของอุปกรณ์ Tx กับ Rx: ทุกรุ่นของอุปกรณ์ Tx สามารถใช้ร่วมกับทุกรุ่นของอุปกรณ์ Rx ได้
ความปลอดภัย (Security):
-
พอร์ต LAN เฉพาะสำหรับการเชื่อมต่อ KX: สามารถแยกออกจากเครือข่ายหลักขององค์กรเพื่อเพิ่มความปลอดภัย
-
การถ่ายโอนข้อมูลที่ปลอดภัย: การถ่ายโอนข้อมูลทั้งหมดจากอุปกรณ์ส่งไปยังอุปกรณ์รับได้รับการเข้ารหัสด้วย AES 256 บิต
-
รองรับโปรโตคอล Transport Layer Security (TLS): ใช้สำหรับการรักษาความปลอดภัยในการเชื่อมต่อ
Virtual Media:
-
โหมด Virtual Media: ช่วยเพิ่มประสิทธิภาพในการถ่ายโอนข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์, การติดตั้ง OS, การติดตั้งซอฟต์แวร์, และการทดสอบวินิจฉัย
-
รองรับอุปกรณ์ USB 2.0: เช่น DVD/CD drives, USB mass storage devices, hard drives ของ PC และ ISO images
-
รองรับการอ่าน Smart Card / CAC: ช่วยในการยืนยันตัวตนและเพิ่มความปลอดภัยในการใช้งาน

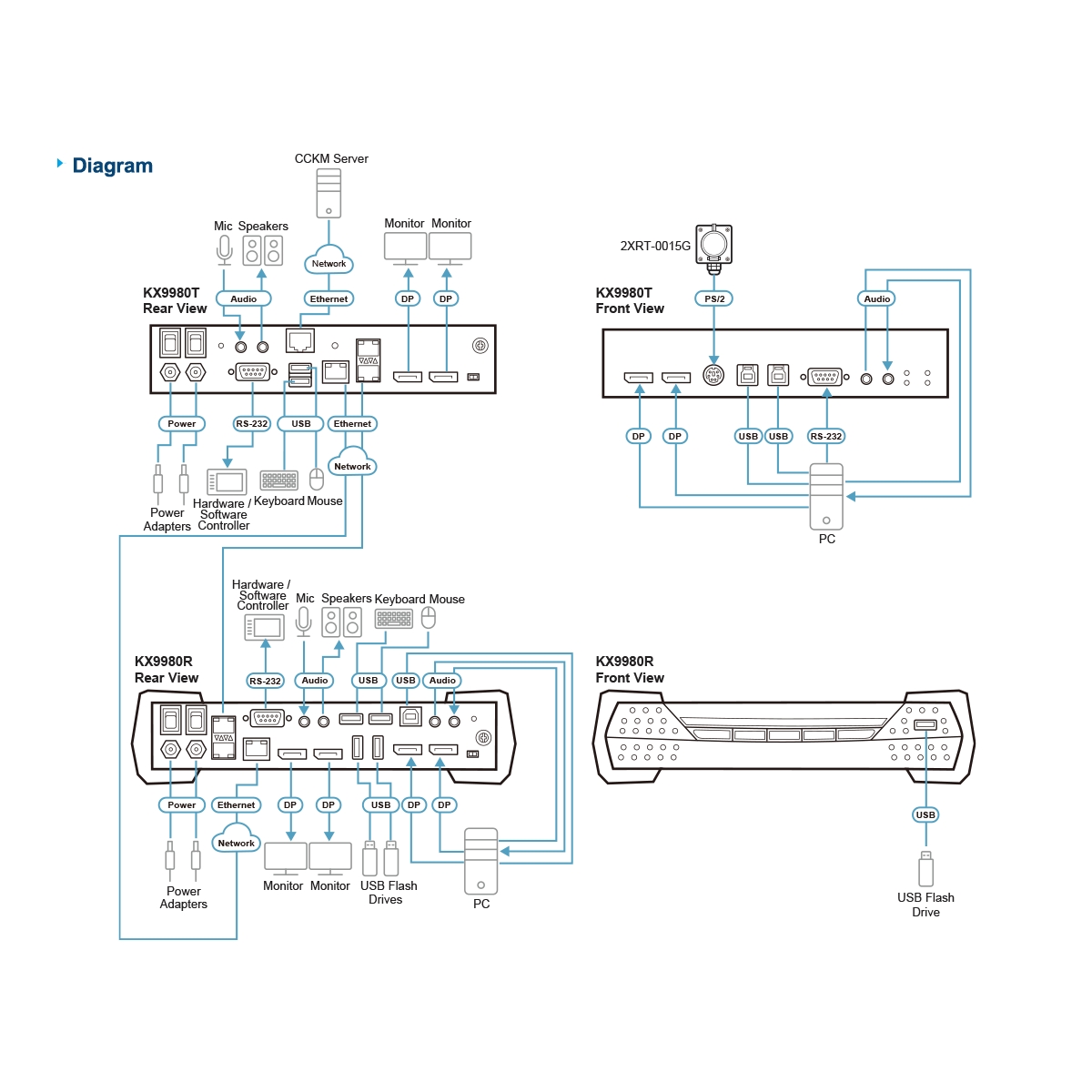

ผังการเชื่อมต่อ
ข้อมูลจำเพาะ

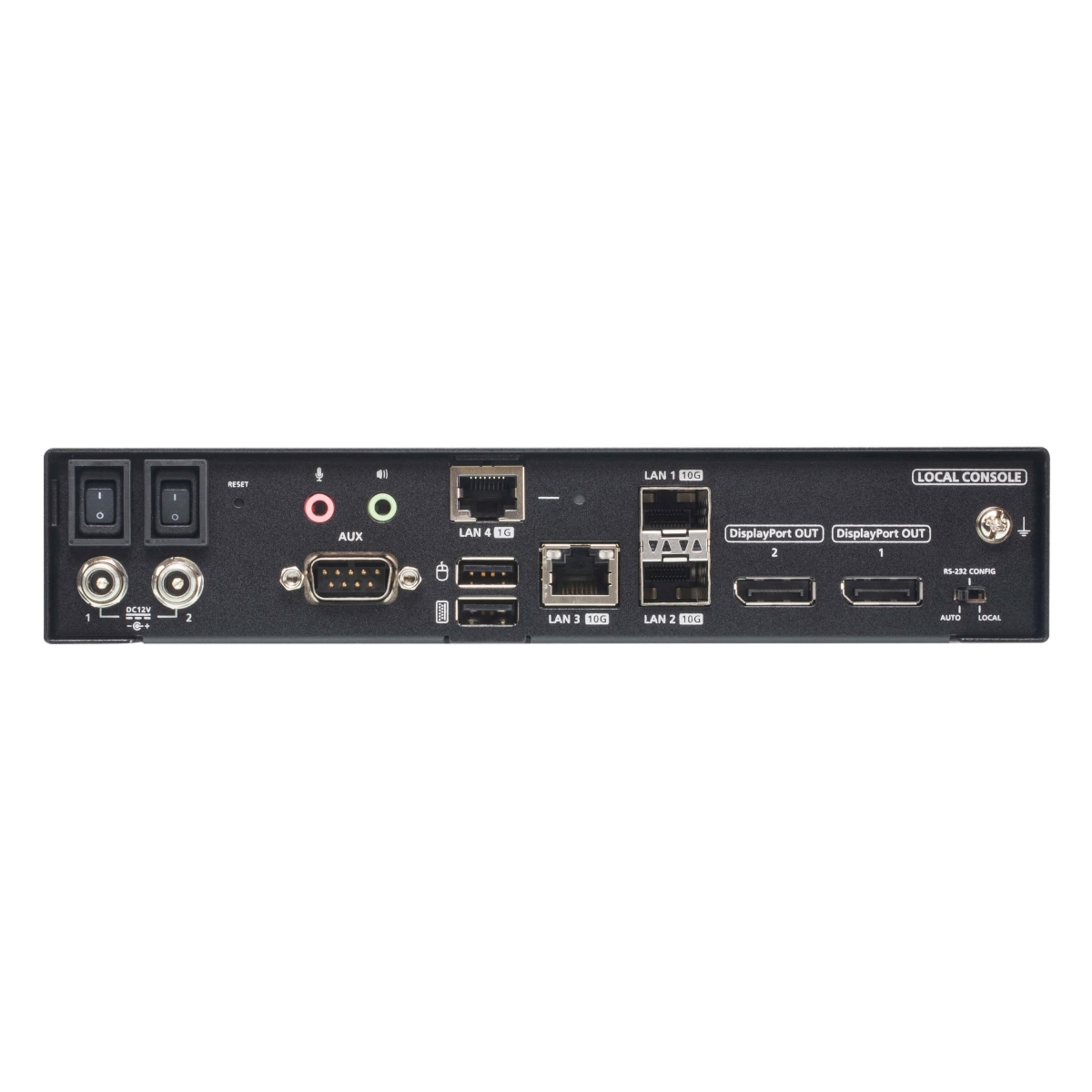

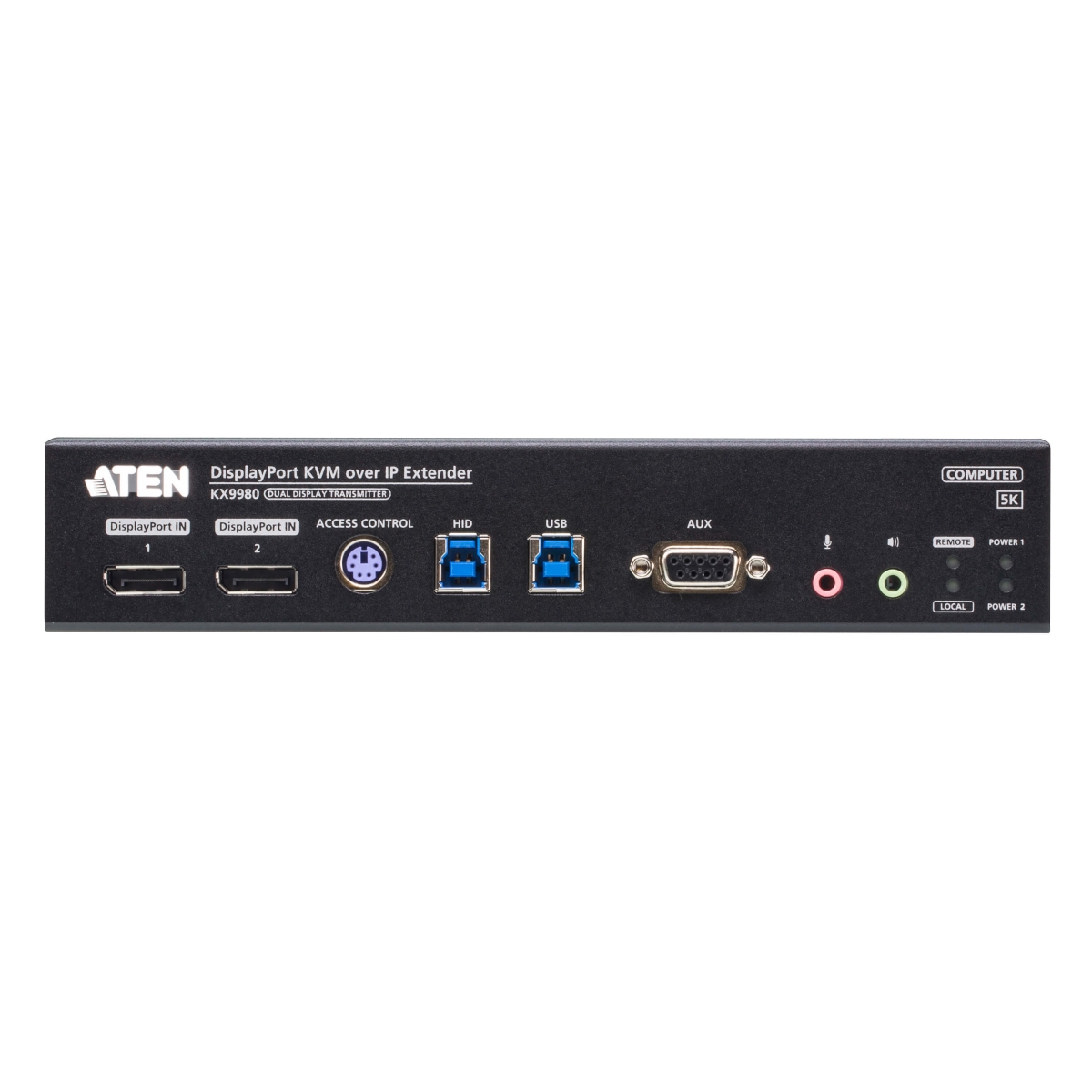

| Connectors | |
| Console Ports | 2 x USB Type A Female (White) 2 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
| KVM Ports | 2 x USB Type B Female (Blue) 2 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 2 x SFP+ Slot |
| Control | 1 x PS/2 Female (Purple) |
| Switches | |
| Reset | 1 x Semi-recessed Pushbutton |
| Power | 2 x Power Switch |
| LEDs | |
| 1000/10000 Mbps | 1 (1000: Orange / 10000: Green ) |
| Power | 2 (Green) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC12V:36.6W:215BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 2*5120 x 2880 @ 30Hz, 2*5120 x 1440 @ 60Hz, 2*4096 x 2160 @ 60Hz, 2*2560 x 1440 @ 144hz, 2*1920 x 1080 @ 240Hz |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.43 kg ( 3.15 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.30 x 4.20 cm (8.46 x 6.42 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x KX9980T 5K DisplayPort Dual Display KVM over IP Transmitter
- 2x DisplayPort cable
- 1x USB Type-A to Type-B cable
- 1x mounting kit
- 1x power adapter and power cord
- 1x foot pad set (4 pcs)
- 1x user instructions
