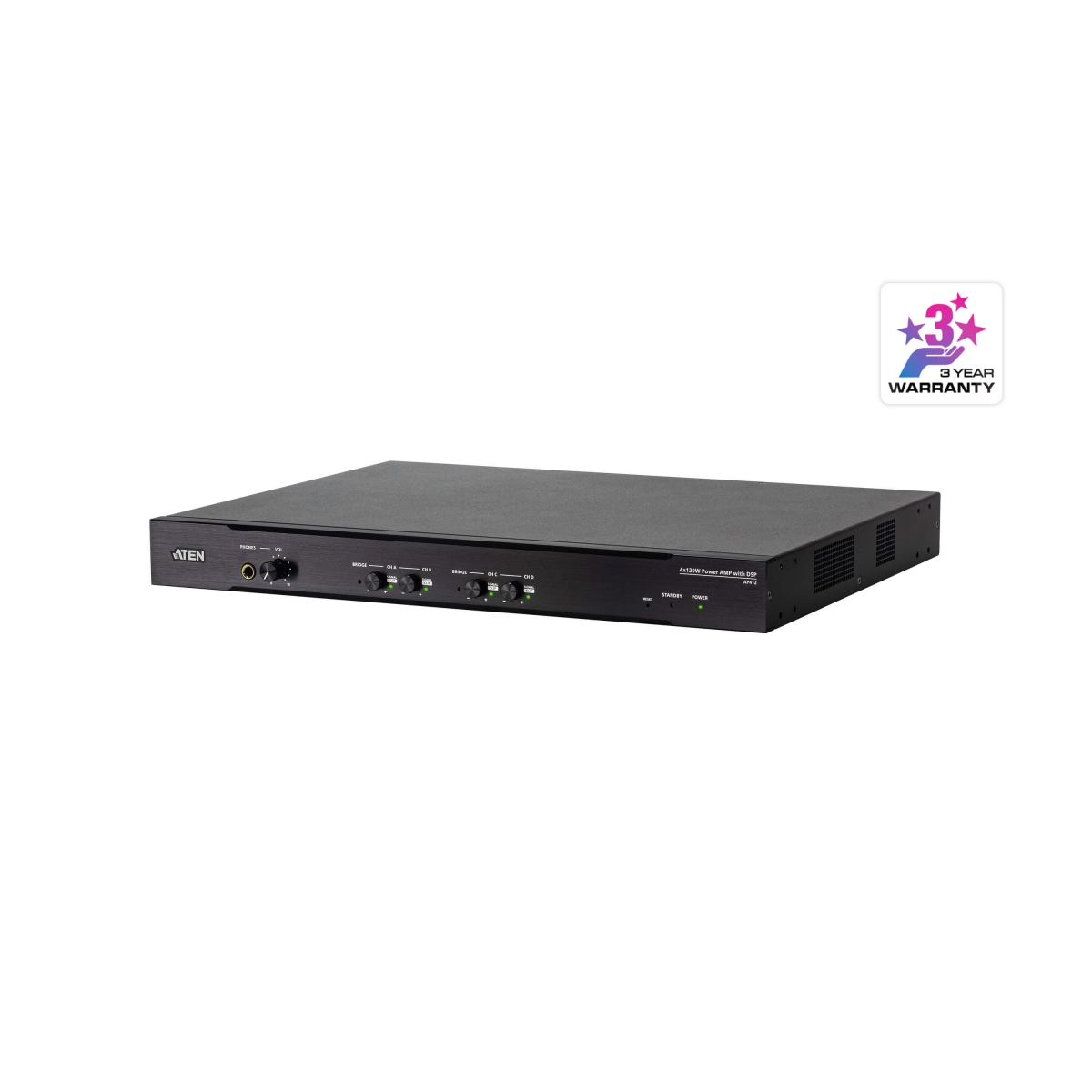

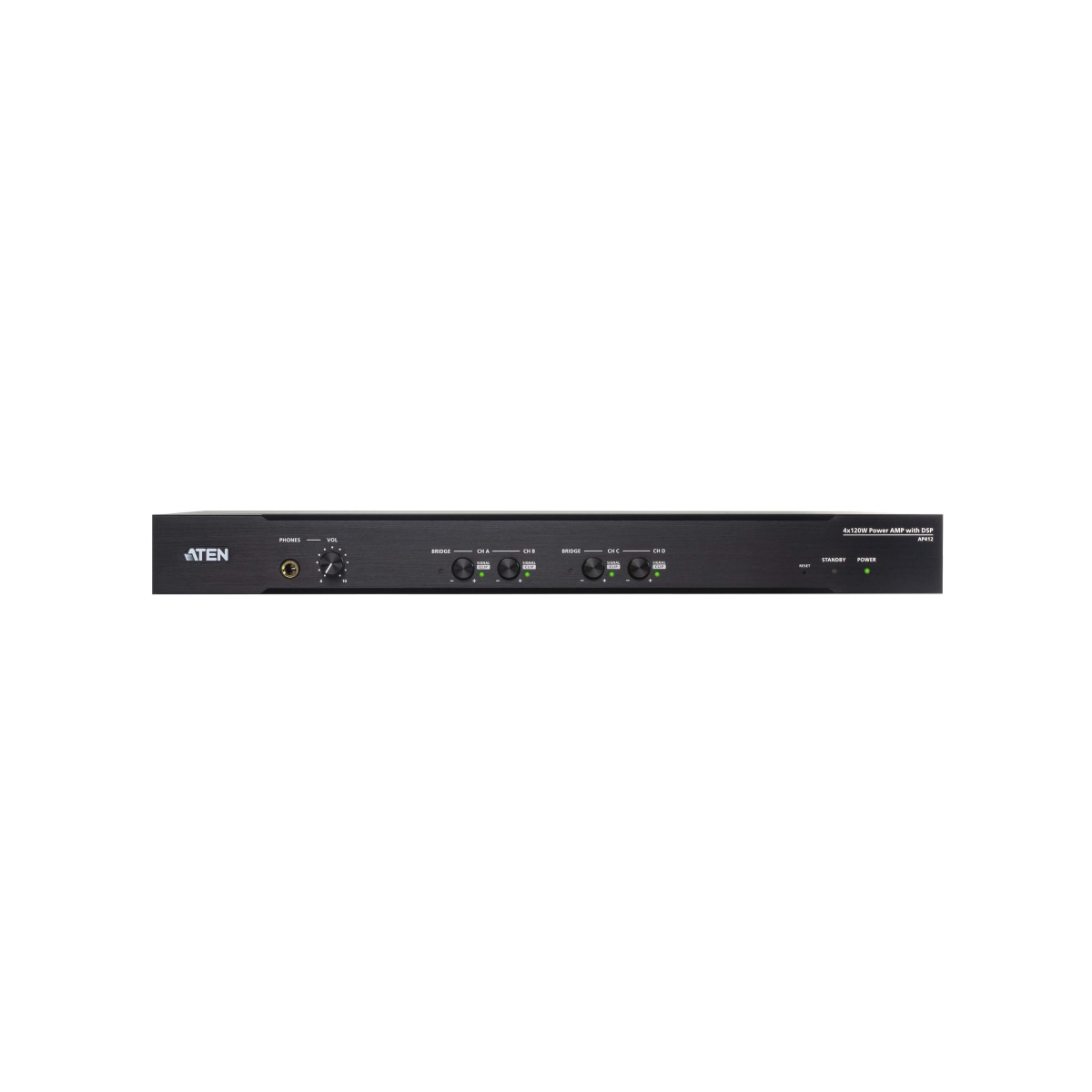

4 × 120W Power Amplifier with DSP
AP412
- แอมป์ 4 แชนเนล พร้อม DSP: กำลังขับ 120W ต่อแชนเนล
- รองรับหลากหลาย: รับสัญญาณ Mic/Line ได้ทั้ง Balanced/Unbalanced ขับลำโพงได้ทั้ง 4/8 โอห์ม และระบบ 70/100V
- Sigma® DSP ในตัว: ปรับจูน EQ, Compressor, Delay ผ่าน WebGUI พร้อมตั้งค่าได้ 20 Preset
- รองรับ VK Control: ควบคุมผ่าน RS-232 และ Ethernet
รับประกัน 3 ปีเต็ม
Spec sheetAP412 เป็นเครื่องขยายเสียงแบบ 4 แชนเนลที่มาพร้อมกับ DSP ในตัว ให้กำลังขับ 120W ต่อแชนเนล และรองรับการรับสัญญาณได้ทั้งแบบ Balanced / Unbalanced ทั้งระดับ Mic และ Line เพื่อขับระบบลำโพงแบบ Low Impedance 4 / 8 โอห์ม หรือระบบลำโพงแบบ Line 70 / 100V นอกจากนี้ยังรองรับการใช้งานโหมด Bridge ทั้งแบบ Lo-Z / Hi-Z เพื่อการจ่ายกำลังไฟที่สูงขึ้น
ตัวเครื่องสามารถกำหนดค่าผ่าน WebGUI ที่ใช้งานง่าย หรือผ่าน ATEN Audio Wizard โดย DSP ในตัวเครื่องรองรับการปรับแต่ง Speaker EQ, 5-band EQ, Compressor, Delay, Limiter และสามารถบันทึกค่าล่วงหน้าได้สูงสุด 20 Preset เพื่อการปรับจูนที่แม่นยำและการปกป้องระบบเสียงอย่างครอบคลุม สวิตช์ Ground-lift ช่วยขจัดเสียงฮัมที่ไม่พึงประสงค์จากวงจรไฟฟ้า มอบประสบการณ์เสียงที่สมจริงโดยไม่ลดทอนประสิทธิภาพการใช้พลังงานด้วยการออกแบบวงจร Class D พร้อมโหมด Auto Standby ที่ปรับแต่งได้ ซึ่งช่วยให้ AP412 สลับเข้าสู่โหมด "Sleep" โดยอัตโนมัติเมื่อระดับสัญญาณต่ำกว่า -40 / -50 dBu เป็นเวลา 10 / 15 / 25 นาที
ด้วยวงจรป้องกันระบบ ช่วยป้องกันเครื่องขยายเสียงจากการชำรุดเสียหายที่เกิดจากเอาต์พุตลัดวงจร, แรงดันไฟฟ้าเกินหรือต่ำเกินไป, การโหลดความถี่สูงเกินพิกัด และอุณหภูมิที่สูงเกินไป นอกจากนี้ AP412 จะทำการตัดเสียง (Mute) เมื่ออุณหภูมิของแผงระบายความร้อนสูงเกินขีดจำกัด การออกแบบเครื่องแบบไร้พัดลม (Fanless) ช่วยหลีกเลี่ยงเสียงรบกวนจากพัดลมและป้องกันฝุ่นละอองสะสมภายในตัวเครื่อง
AP412 สามารถใช้งานร่วมกับระบบเสียง Dante ได้เมื่อใช้งานร่วมกับการ์ดขยาย AP901 หรือรับสัญญาณ Mic / Line เพิ่มเติมได้อีกสองแชนเนลด้วยการ์ดขยาย AP902 อีกทั้งยังสามารถรวมเข้ากับระบบควบคุม ATEN VK Control System ผ่านการเชื่อมต่อ RS-232 / Ethernet เพื่อการควบคุมที่ครอบคลุมจากระยะไกล ตัวเครื่องขนาด 1U รองรับการติดตั้งในตู้แร็ค AP412 รับประกันการขยายสัญญาณที่เชื่อถือได้ด้วยคุณภาพเสียงระดับมืออาชีพและการจ่ายกำลังไฟที่สูงขึ้นสำหรับพื้นที่เชิงพาณิชย์ขนาดใหญ่
คุณสมบัติ
-
ครื่องขยายเสียง 4 แชนเนลพร้อม DSP: ให้กำลังขับ 120W ต่อแชนเนล
-
รองรับการเชื่อมต่อหลากหลาย: รองรับสัญญาณ Mic / Line ทั้งแบบ Balanced และ Unbalanced สามารถขับลำโพง Low Impedance 4 / 8 โอห์ม หรือระบบ High Impedance 70 / 100V (ในโหมด Bridge)
-
ระบบจ่ายไฟ Phantom Power +48V: สำหรับใช้งานร่วมกับไมโครโฟนคอนเดนเซอร์
-
Sigma® DSP ในตัว: ปรับแต่งผ่าน WebGUI ได้อย่างละเอียด ทั้ง Speaker EQ, 5-band EQ, Compressor, Delay, Limiter และบันทึกค่าล่วงหน้าได้สูงสุด 20 Preset เพื่อการจูนเสียงที่แม่นยำและการปกป้องระบบ
-
การออกแบบ Class D: รับประกันประสิทธิภาพการใช้พลังงานสูง (Power Efficiency)
-
ระบบจ่ายไฟพร้อม PFC (Power Factor Correction): การออกแบบแหล่งจ่ายไฟแบบ Fly-back พร้อม PFC ช่วยให้ทำงานได้อย่างมีประสิทธิภาพและลดการใช้พลังงาน
-
วงจรป้องกันในตัว: ปกป้องระบบจากความเสียหายที่เกิดจากไฟฟ้าลัดวงจร, แรงดันเอาต์พุตเกินหรือต่ำผิดปกติ, การโหลดความถี่สูงเกินพิกัด และอุณหภูมิที่สูงเกินไป
-
โหมด Auto Standby ที่ปรับแต่งได้: ตัวเครื่องจะสลับเข้าสู่โหมด "Sleep" โดยอัตโนมัติเมื่อระดับสัญญาณต่ำกว่า -40 / -50 dBu เป็นเวลา 10 / 15 / 25 นาที
-
ฟังก์ชัน Solo: ช่วยให้ผู้ใช้สามารถแยกฟังและมอนิเตอร์สัญญาณ Input / Output เฉพาะจุดได้
-
ช่องเสียบการ์ดขยาย (Expansion Slot): รองรับการติดตั้งการ์ด AP901 (Dante 2 แชนเนล) เพื่อใช้งานร่วมกับเครือข่าย Dante หรือการ์ด AP902 (Mic/Line Pre-AMP 2 แชนเนล) เพื่อเพิ่มช่องรับสัญญาณ
-
ดีไซน์ไร้พัดลม (Fanless): ขจัดปัญหาเสียงพัดลมรบกวนและป้องกันการสะสมของฝุ่นภายในตัวเครื่อง
-
รองรับระบบควบคุม VK Control: ผ่านการเชื่อมต่อ RS-232 และ Ethernet
-
ขนาด 1U: ออกแบบมาเพื่อติดตั้งในตู้แร็คมาตรฐานได้ทันที
-
อัปเกรดเฟิร์มแวร์ได้: เพื่อประสิทธิภาพที่ทันสมัยอยู่เสมอ

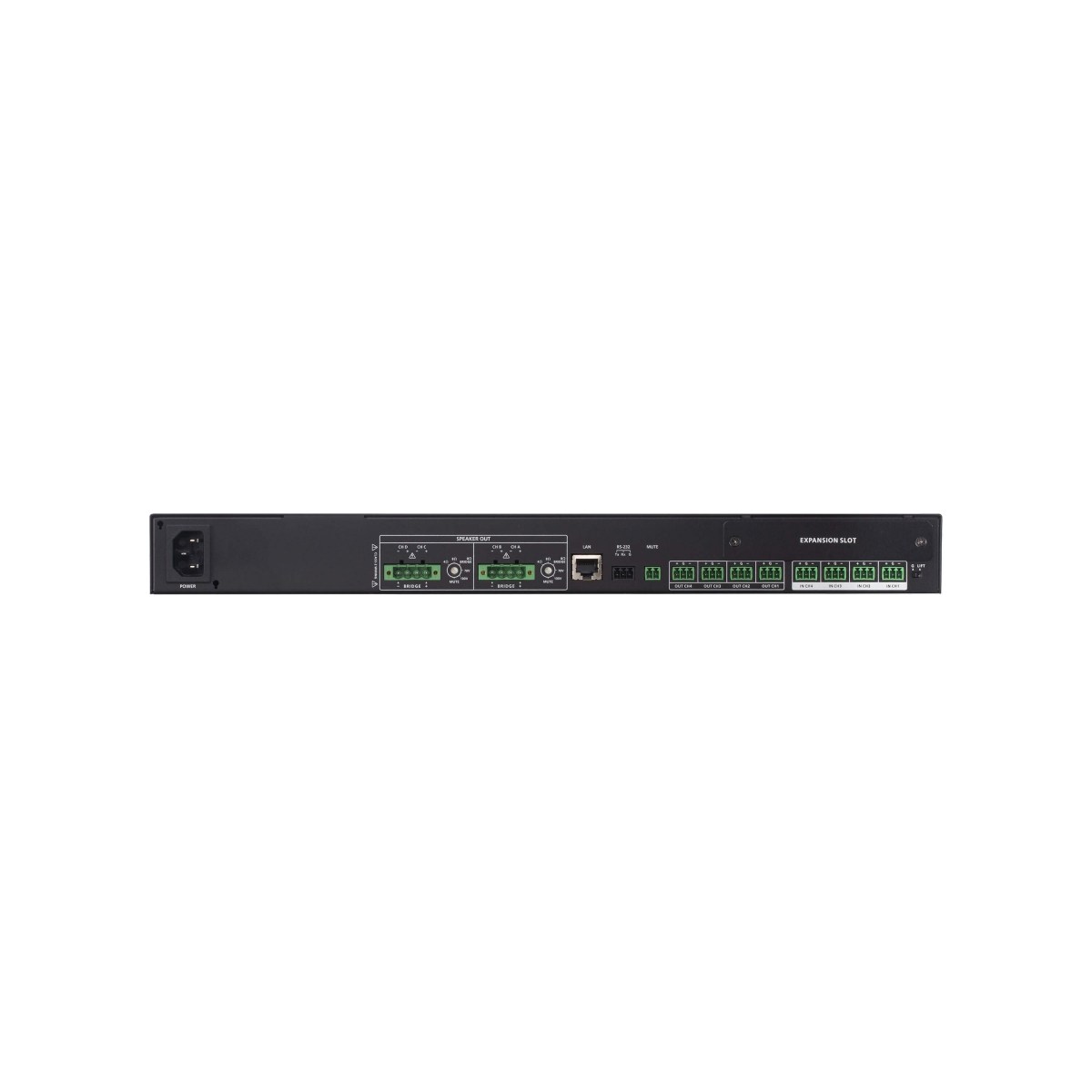

การเชื่อมต่อ
ข้อมูลจำเพาะ
| System Specification | |
| Amplifier Type | Class D |
| Rated Power | 120W per Channel @4Ω or 8Ω 240W per Channel @8Ω Bridge or 70/100V Hi-Z Bridge |
| Sensitivity | Balanced: +4dBu Unbalanced: -10dBV (0dBu=0.775Vrms, 0dBV=1Vrms) |
| Distortion | THD+N: <0.1%, 1kHz, 3dB before clipping |
| Frequency Response | 50~20kHz, +/-2.5dB @4Ω, 1W, MIC/Line Input to SPK Output |
| Microphone Inputs | |
| Gain Range | 0~+36dB |
| Impedance | 3kΩ |
| Phantom power | +48V |
| Line Inputs | |
| Gain Range | Bal: -6~+4dB UnBal: -6~+10dB |
| Impedance | Bal: 5kΩ UnBal: 2.5kΩ |
| Maximum Input Level | +19dBu / Nominal: +4dBu |
| Line Outputs | |
| Impedance | 200Ω |
| Maximum output Level | +10dBu / Nominal: +4dBu |
| Headphone Outputs | |
| Frequency Response | 50~20kHz, -3dB @10mW |
| Maximum output Level | >30mW @32Ω |
| Audio Effects | Built-In DSP (COMP, EQ, Delay, Priority, Limiter) |
| Protection | Output Shortcut AMP Output over/under voltage High Frequency Overload Thermal Protect |
| Communication | |
| RS-232 | Connector: 3-pin, 3.5mm, Terminal Block Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| Compliance | |
| Certification | FCC, CE, UKCA, IEC62368-1:2018 |
| Power | |
| Maximum Input Power Rating | 100-240V~, 50/60Hz, 4A with PFC |
| Power Consumption | AC110V:81W:380BTU AC220V:76.7W:360BTU |
| Note | 1/8 Max. Power Output |
| Environmental | |
| Operating Temperature | 0~50℃ |
| Humidity | 0-80% RH, Non-Condensing |
| Storage Temperature | -20~60℃ |
| Physical Properties | |
| Weight | 5.21 kg ( 11.48 lb ) |
| Housing | Metal |
| Dimensions (L x W x H) | 43.24 x 33.97 x 4.40 cm (17.02 x 13.37 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x AP412 4 × 120W Power Amplifier with DSP
- 1x rack mount kit
- 1x foot pad set (4 pcs)
- 8x 3-pin Euroblock connectors with strain relief (3.5mm)
- 2x 4-pin Euroblock connector with screw lock (5.08mm)
- 1x 3-pin Euroblock connector (3.5mm)
- 1x 2-pin Euroblock connector (3.5mm)
- 1x power cord
- 1x user instructions
