4x2 HDMI / USB-C 4K60 Seamless Presentation Switch with HDBaseT 3.0 70m Out
HP4270
- รองรับความละเอียดสูงสุด 4K@60Hz
- รองรับ Multi-view แสดงภาพจากหลายแหล่งบนจอเดียว
- มีช่องสัญญาณเข้า 4 ช่อง (2x USB-C และ 2x HDMI) และช่องสัญญาณออก 2x HDMI พร้อม HDBaseT 3.0
- มี Audio DSP ในตัว และรองรับระบบเสียง Dante 2x2
Spec sheetคุณสมบัติ
คุณสมบัติหลัก
-
รองรับความละเอียดสูงสุด 4K@60Hz 4:4:4 ตามมาตรฐาน HDMI 2.0b
-
รองรับ HDCP 2.3, DP 1.4 และ HDBaseT 3.0
-
รองรับ USB 3.2 Gen 1 ที่ความเร็วสูงสุด 5Gbps
-
สามารถสลับสัญญาณแบบไร้รอยต่อ (seamless switching) สำหรับการแสดงผลบนจอเดียว และการสลับแบบรวดเร็ว (fast switching) สำหรับโหมดแสดงผลหลายจอ (multiview)
-
สามารถสลับสัญญาณได้ทั้งแบบ แมนนวล และแบบ อัตโนมัติ
การแสดงผลและพอร์ตเชื่อมต่อ
-
มีโหมดการแสดงผลที่หลากหลาย เช่น อัตโนมัติ (Auto), จอเดียว (Single), ภาพซ้อนภาพ (PIP), แบ่งครึ่ง (PBP), สามจอ (Triple), สี่จอ (Quad) และแบบกำหนดเอง (Custom)
-
มีช่องรับสัญญาณเข้า 2x USB-C, 2x HDMI, 1x Analog audio และ 1x Dante 2ch
-
มีช่องส่งสัญญาณออก 1x HDMI, 1x HDMI + HDBaseT แบบภาพสะท้อน (mirrored), 1x Analog audio และ 1x Dante 2ch
-
พอร์ต USB-C รองรับ DisplayPort Alternate mode สำหรับวิดีโอ/เสียง, ข้อมูล USB 3.2, 1G LAN และการชาร์จไฟ 60W
-
รองรับการสลับสัญญาณ USB 3.2 ภายในเครื่อง และขยายสัญญาณ USB 2.0 ความเร็วสูงผ่าน HDBaseT 3.0
-
รองรับการสลับ KVM ผ่านปุ่มลัด (hotkeys) และการสลับด้วยเมาส์
การขยายสัญญาณระยะไกล
-
HDBaseT 3.0: สามารถส่งสัญญาณ 4K60 4:4:4 แบบไม่บีบอัดได้ไกลถึง 40 เมตร หรือ 1080P และ 4K30 ได้ไกลถึง 70 เมตร โดยใช้สาย CAT6A เพียงเส้นเดียว
ระบบเสียงและการควบคุม
-
รองรับการรวมเสียง (embedded) และการแยกเสียง (de-embedded)
-
Audio DSP: มีตัวประมวลผลเสียง (DSP) ในตัวสำหรับปรับเกน (gain), อีควอไลเซอร์ (equalizer), ระดับเสียง (volume) และการหน่วงเวลา (delay)
-
มีอินพุตและเอาต์พุตเสียง Dante 2x2
-
สามารถควบคุมอุปกรณ์ภายนอกให้เปิด/ปิดได้ผ่าน CEC และ RS-232
-
มีการจัดการ EDID
-
รองรับการจ่ายไฟ PoE จากตัวส่ง (TX) ไปยังตัวรับ (RX)
-
สามารถควบคุมได้หลายวิธีผ่านปุ่มหน้าเครื่อง, รีโมท IR, RS-232, TCP/IP หรือ เว็บ GUI

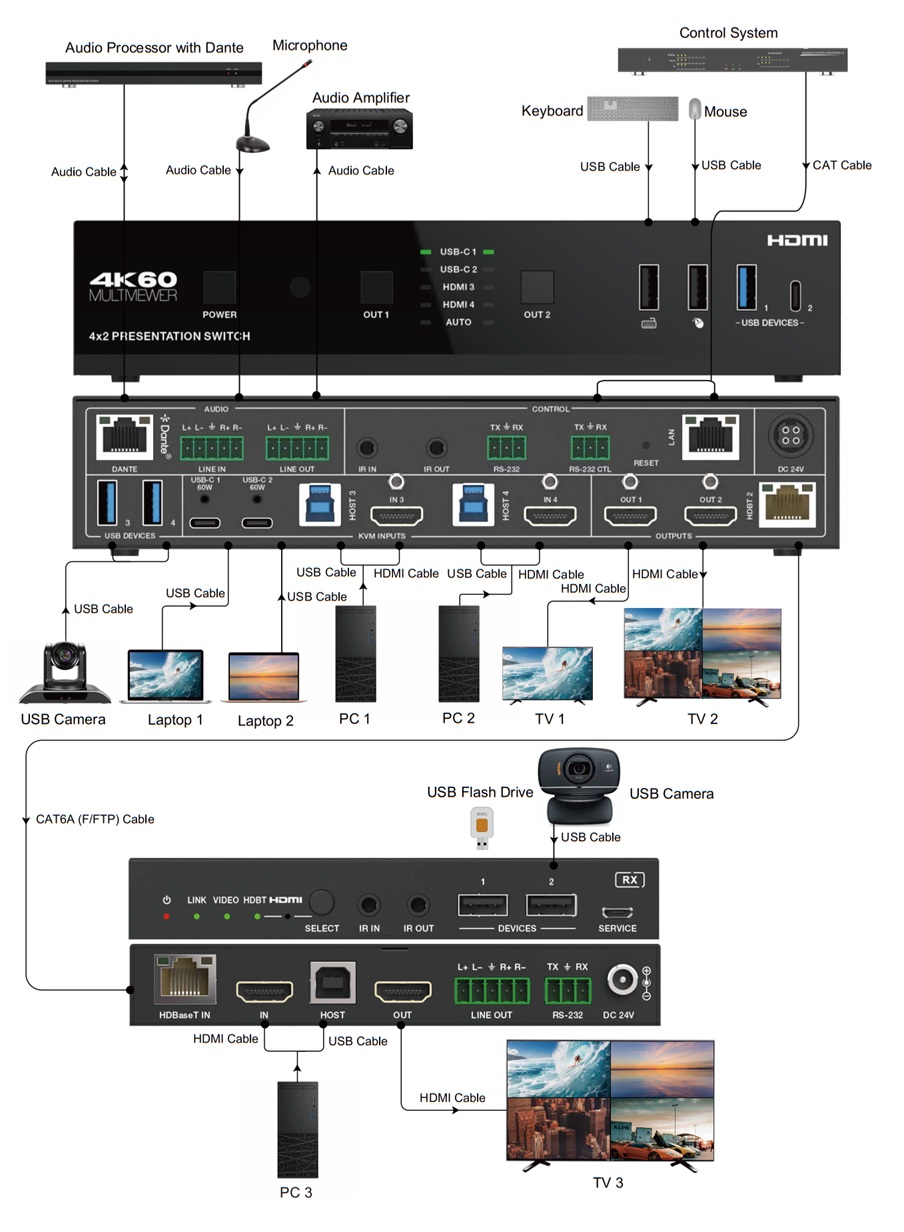

การเชื่อมต่อ
ข้อมูลจำเพาะ
|
Technical |
|
|
HDMI Compliance |
HDMI 2.0b |
|
HDCP Compliance |
HDCP 2.3 |
|
DP Version |
DP 1.4 |
|
Video Bandwidth |
18Gbps |
|
USB Bandwidth |
USB 3.2 Gen 1 up to 5Gbps |
|
Network Bandwidth (LAN and USB-C Connection) |
1Gbps |
|
Video Resolution |
Up to 4K@60Hz 4:4:4 |
|
IR Level |
12Vp-p |
|
IR Frequency |
Wideband 20K-60KHz |
|
Color Depth |
8/10/12-bit |
|
Color Space |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
|
Audio Formats |
USB-C/HDMI/HDBT: Digital audio, 32-192kHz/24bit, LPCM 2CH LINE IN: Analog audio, Balanced/unbalanced 2CH, Max input level 2Vrms LINE OUT: Analog audio, Balanced 2CH (Max output level 2Vrms)/unbalanced 2CH (Max output level 1Vrms) DANTE: Digital audio 2x2 in/out, LPCM 2CH 44.1K-96KHz 16/24Bit] |
|
Transmission Distance |
HDBT: 230ft/70m (1080P&4K30), 131ft/40m (4K60) HDMI: 9.8ft/3m USB-C: 9.8ft/3m |
|
ESD Protection |
IEC 61000-4-2:±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
|
TX Analog Audio |
||
|
Input Impedance |
10K Ohms |
|
|
Output Impedance |
330 Ohms |
|
|
Line Input Level (Maximum) |
8.2dBu (2Vrms) @ balanced or unbalanced audio |
|
|
Line Output Level (Maximum) |
8.2dBu (2Vrms) @ balanced audio 2.2dBu (1Vrms) @ unbalanced audio |
|
|
Frequency Response |
(+0.5 dB, -1 dB) 20 Hz to 20 kHz |
|
|
Audio Output Sync Delay |
< 1ms |
|
|
Audio S/N Ratio |
93dB @ 2Vrms, 1kHz A-weighted |
|
|
Audio THD+N |
<0.1% @ 0dBV, 1kHz |
|
|
RX Analog Audio |
||
|
Output Impedance |
330 Ohms |
|
|
Line Output Level (Maximum) |
8.2dBu (2Vrms) @ balanced audio 2.2dBu (1Vrms) @ unbalanced audio |
|
|
Frequency Response |
(+0.5 dB, -1 dB) 20 Hz to 20 kHz |
|
|
Audio Output Sync Delay |
0 to 50ms |
|
|
Audio S/N Ratio |
93dB @ 2Vrms, 1kHz A-weighted |
|
|
Audio THD+N |
<0.1% @ 0dBV, 1kHz |
|
|
Dante Audio |
||
|
Audio Formats |
LPCM 2CH |
|
|
Sample Rate |
44.1/48/88.2/96KHz at 24 bits |
|
|
Audio Delay |
2/3/4/5/10ms |
|
|
Network Bandwidth |
100Mbps |
|
|
Connection |
||
|

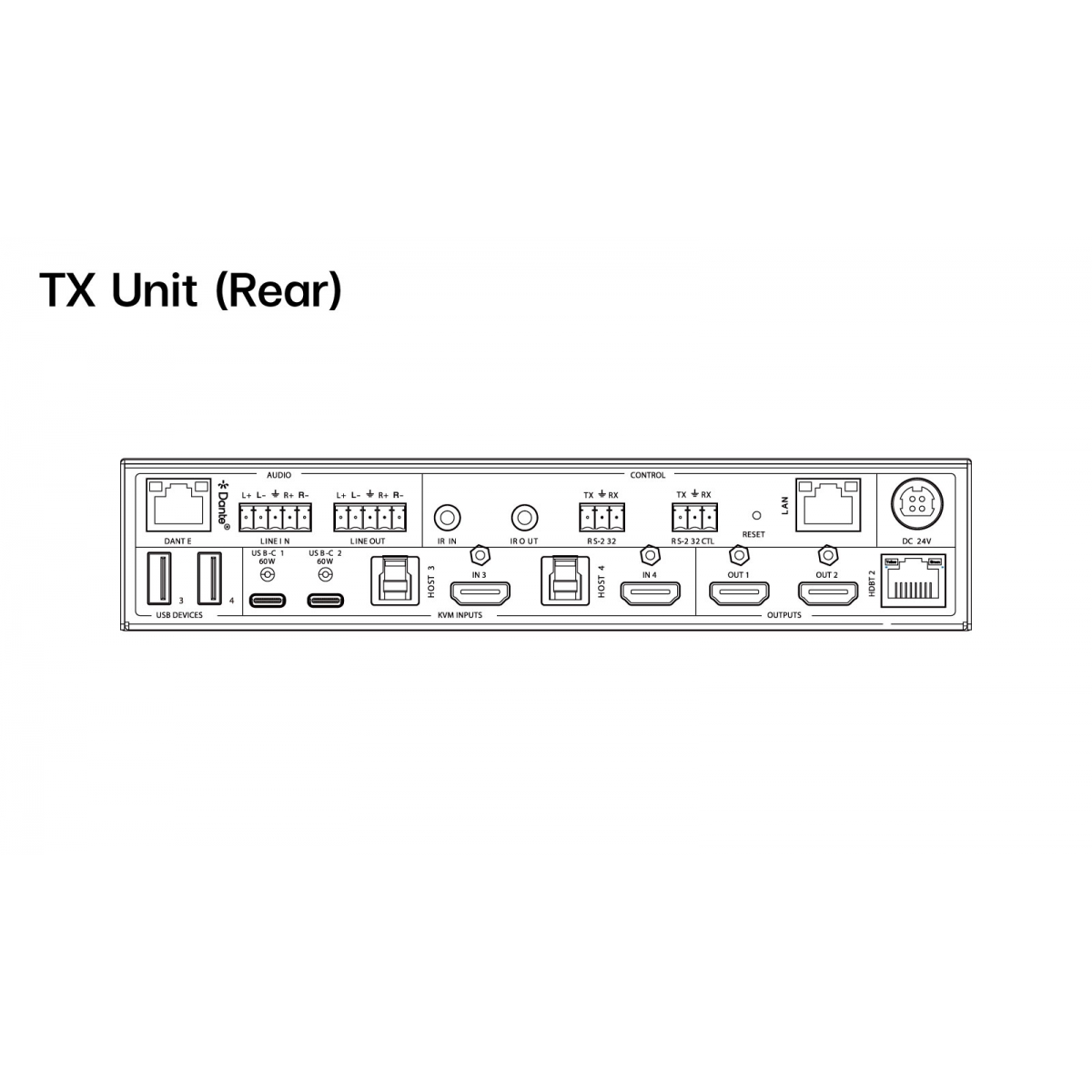

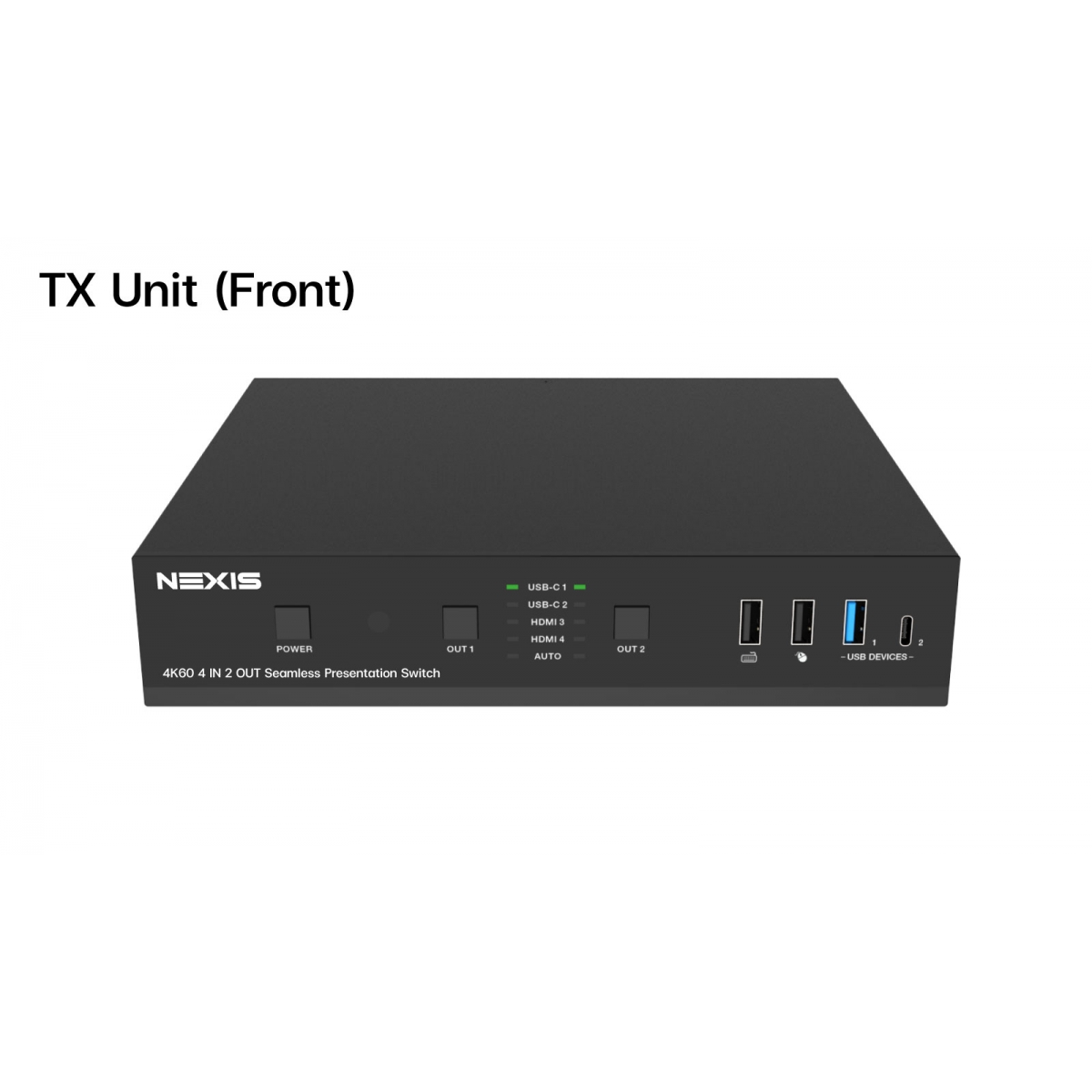

Transmitter |
Input: Output: Control: |
|
|

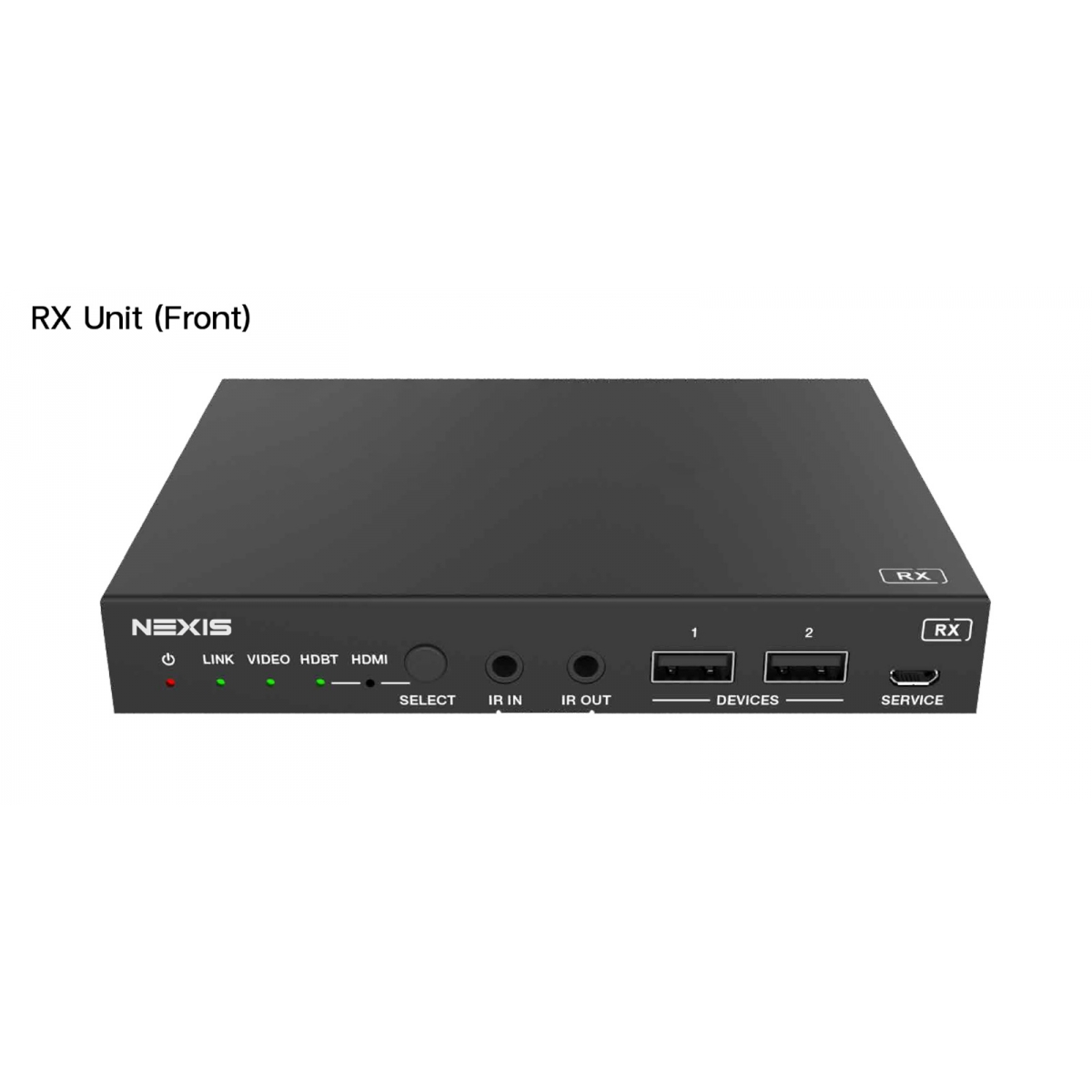

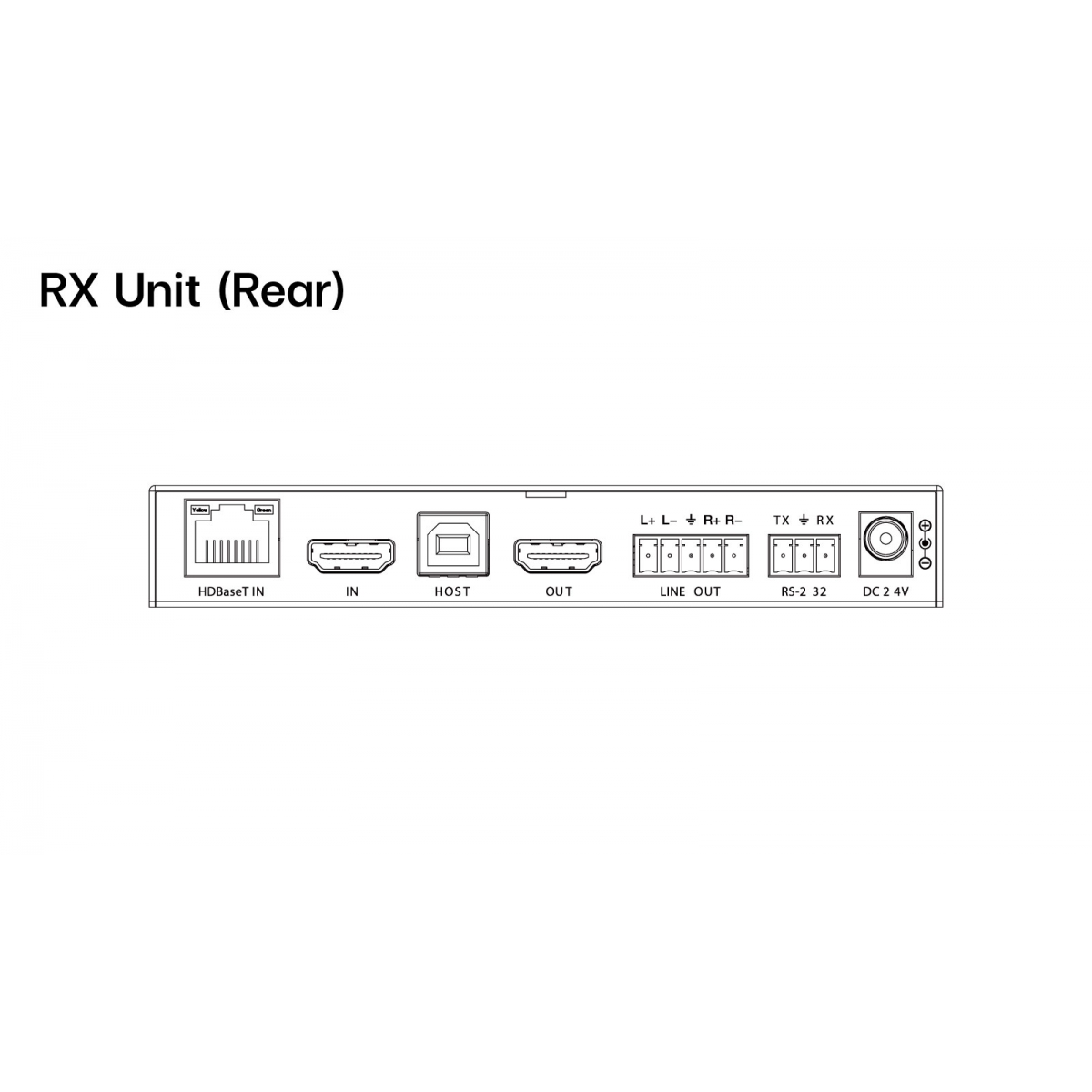

Receiver |
Input: Output: Control: |
|
Mechanical |
|
|
Housing |
Front panel: Aluminum; Rear case: Metal Enclosure |
|
Color |
Black |
|
Dimensions |
Transmitter: 220mm [W] × 220mm [D] × 44.5mm [H] Receiver: 140mm [W] × 105mm [D] × 21.5mm [H] |
|
Weight |
Transmitter: 1.78Kg; Receiver: 424g |
|
Power Supply |
Input: AC100 - 240V 50/60Hz Output: DC 24V/8A (US/EU standard, CE/FCC/UL certified) |
|
Power Consumption |
170W (Max) |
|
Operating Temperature |
0°C ~ 40°C / 32°F ~ 104°F |
|
Storage Temperature |
-40°C ~ 60°C / -40°F ~ 140°F |
|
Operating Humidity |
20%~80% (relative humidity, non-condensing) |
|
Storage Humidity |
10%~90% (relative humidity, non-condensing) |
อุปกรณ์ในชุด
- 1x 4x2 Seamless Presentation Switch
- 1x HDBaseT Receiver
- 1x IR Blaster Cable(1.5meters)
- 1x IR Wideband Receiver Cable (1.5meters)
- 3x 3pin-3.5mm Phoenix Connector (male)
- 3x 5pin-3.5mm Phoenix Connector (male)
- 4x Mounting Ear
- 8x Machine Screw
- 1x 24V/8A Desktop Power Supply & 1x AC Power Cord (1.5meters)
- 1x IR Remote
- 1x User Manual
