LC-H2S

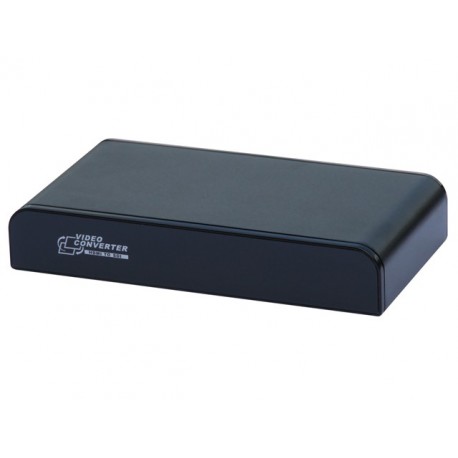

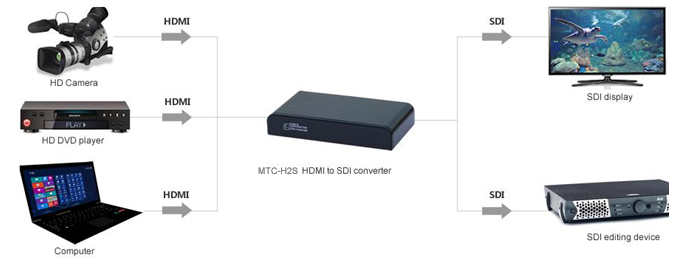

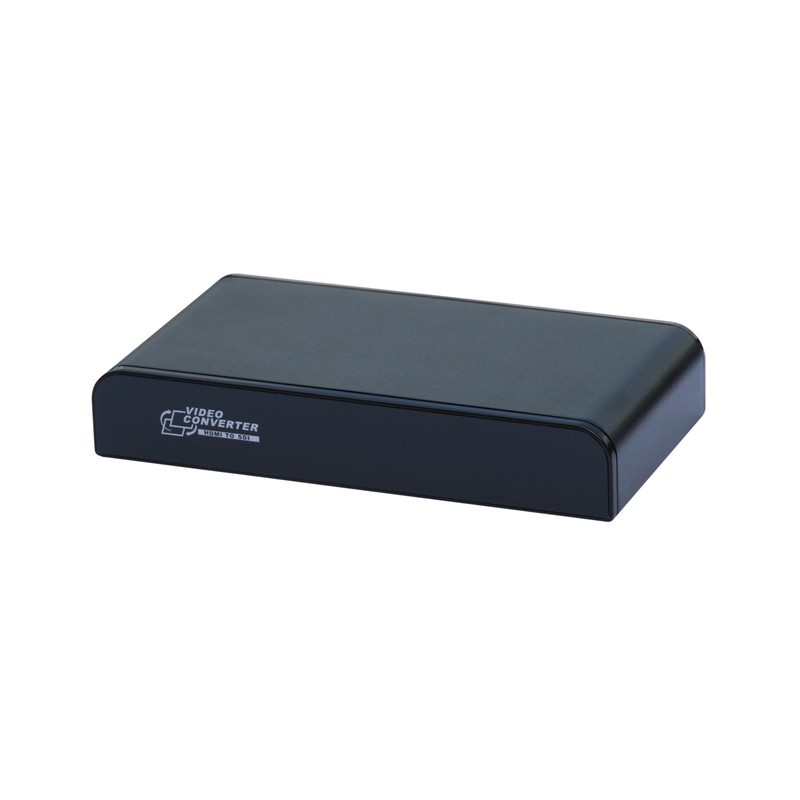

ตัวแปลงสัญญาณ HDMI เป็น SDI ที่สามารถแปลงสัญญาณภาพและเสียง HDMI ออกเป็น SD-SDI, HD-SDI, 3G-SDI รองรับความละเอียด 1080p เชื่อมต่อแบบ Plug and play ไม่ต้องติดตั้ง driver
ตัวแปลงสัญญาณ HDMI เป็น SDI ที่สามารถแปลงสัญญาณภาพและเสียง HDMI ออกเป็น SD-SDI, HD-SDI, 3G-SDI รองรับความละเอียด 1080p เชื่อมต่อแบบ Plug and play ไม่ต้องติดตั้ง driver
![]()

![]()
| Introduction | |
|
Model No. |
LC-H2S |
|
Item |
HDMI to SDI |
|
Dimension |
130*68*23mm |
|
Weight |
0.175 Kg |
|
Material |
Aluminum + Crystal plate |
|
Selling Points |
Pure hardware design, scaler, Intelligent Identification, Dural SDI outputs., broadcast-grade circuit design |
| HDMI Input | |
| Input | HDMI |
| HDMI interface | HDMI A Type |
| HDCP | HDCP 1.2 |
| Video standard | EIA/CEA-861D |
| HDMI resolution | 480i@60Hz、480p@60Hz、576i@50Hz、576p@50Hz、720p@50/60Hz、 1080i@50/60Hz、1080p@50/60Hz |
| Max Data Rate | 10.2Gbps |
| TMDS Signal | 5Vp-p(TTL) |
| DDC Signal | 800mv±10% |
| Cable length | ≤5m(AWG26 HDMI1.3) |
| Video Format | 24 bits/Deep color 30bits/Deep color 36bits |
| Audio Format | DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD |
| SDI Output | |

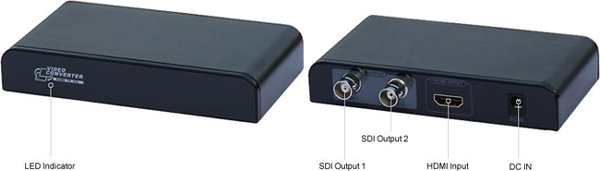

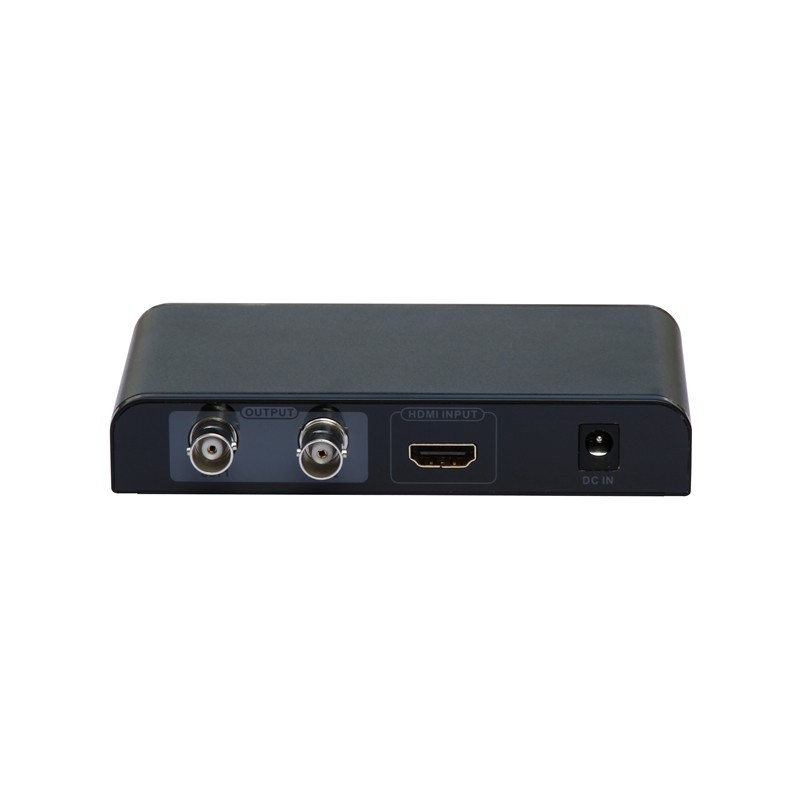

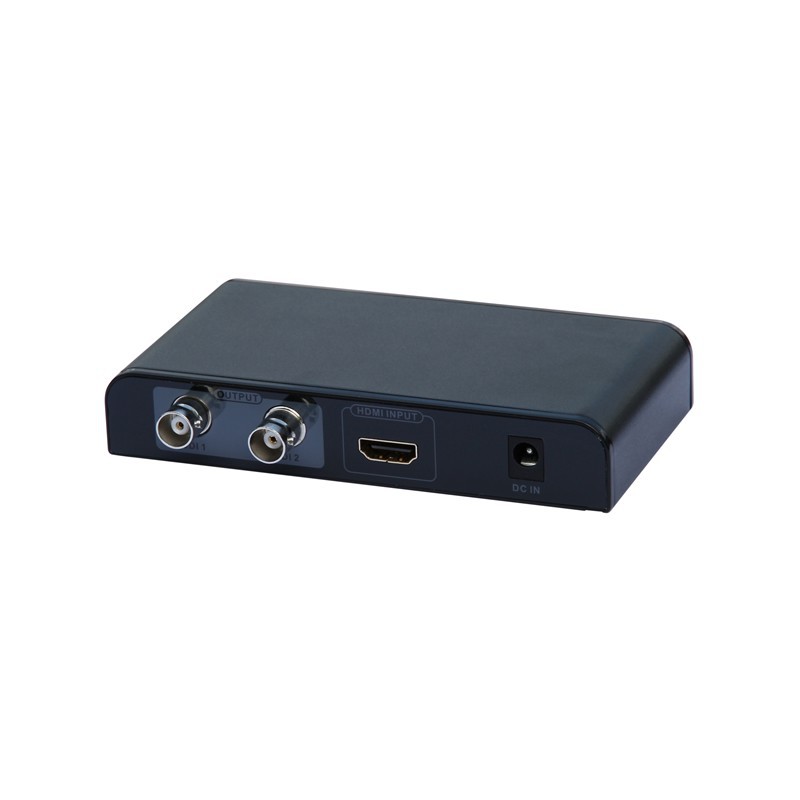

| SDI Port | SDI*2 |
| SDI Format | SD-SDI,HD-SDI,3G-SDI, Compliant with SMPTE- 259/274/296/372/424/425/292 |
| SDI Resolution | SD-SDI:480i 60Hz,576I50Hz, HD-SDI:720P@50/60Hz 1080I@50/60Hz.1080P@2425@30HZ3G SDI:1080P@50/60HZ |
| SDI Connector | Standard BNC connector |
| Impedance | 75Ω |
| Audio | SDI embedded audio up to 8 chancels |
| DC Level shifting | 0V±500mv |
| Signal Level | 800mv±10% |
| Return Loss | SD-SDI≤ 13db, HD-SDI≤10db |
| Rise and Fall Time | SD-SDI :400ps~1500ps HD-SDI≤270ps |
| Overshoot | ≤10% |
| Jitter | ≤0.2UI p-p |
| Video Format | Luminance/Chrominance (Y/C) Mixture |
| Audio Format | L/R stereo audio |
| Operating Environment | |
| Working temperature | 0~55℃ |
| Relative Humidity (non-condensing) |
0~95% |
| ESD protection | 1a Contact discharge Level 3 1b Air discharge Level 3 Executive standard:IEC61000-4-2 |
![]()
