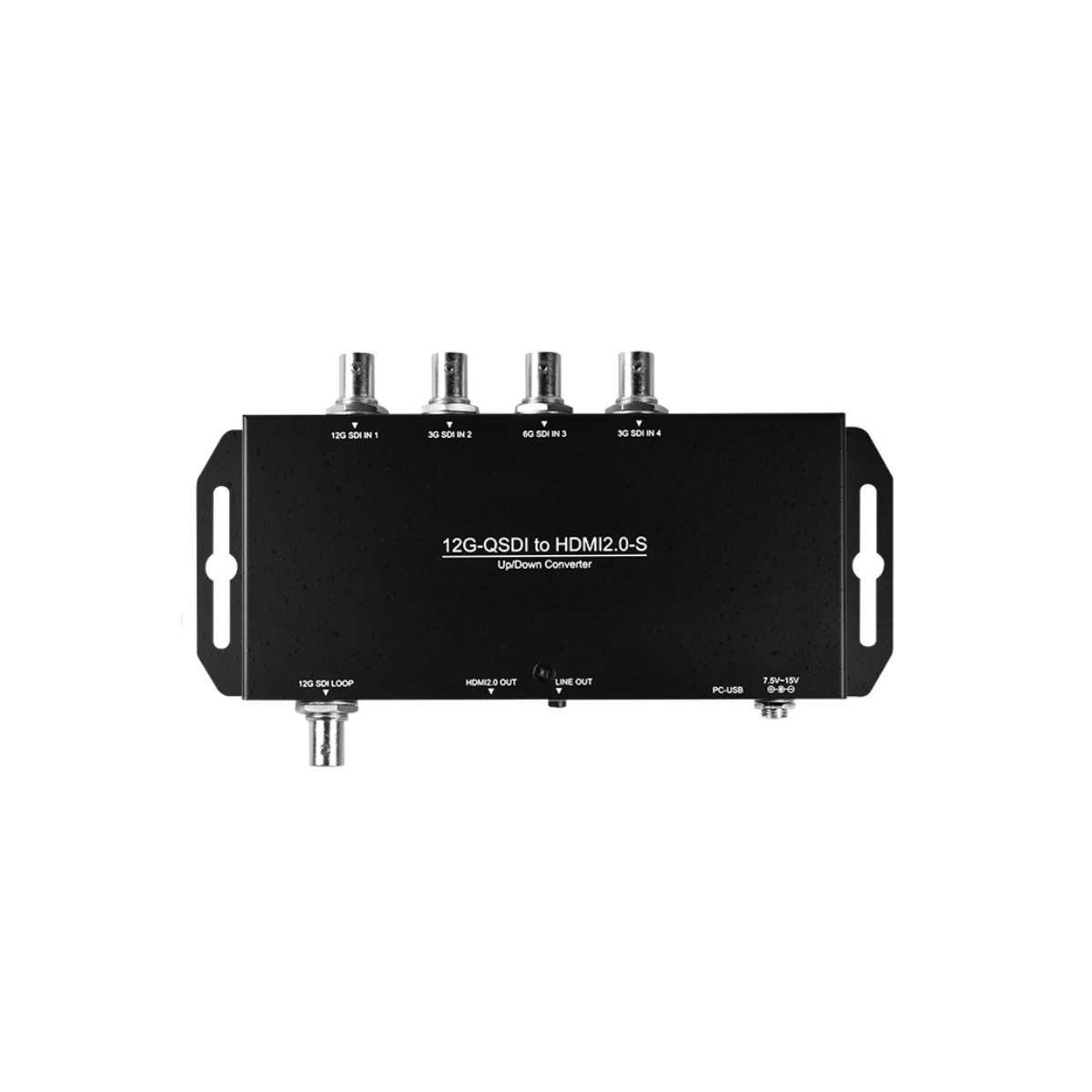

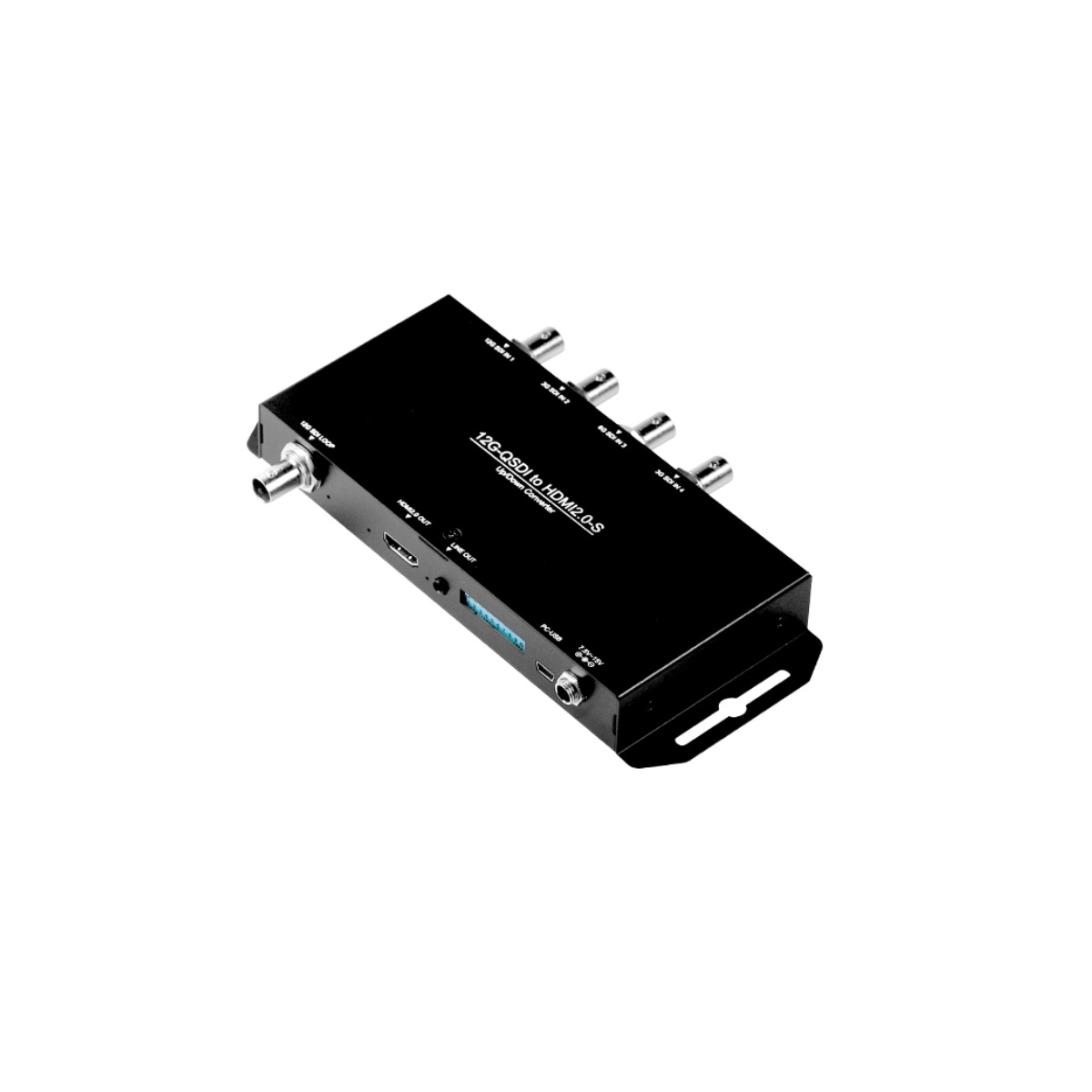

YC-QS2H
อุปกรณ์แปลงสัญญาณ 12G-SDI / Quad-Link SDI เป็น HDMI 2.0 พร้อมฟังก์ชัน Up/Down Converter
กรุณาสอบถามทาง Line @macrocare
สินค้ามีจำนวนจำกัด
Availability date:

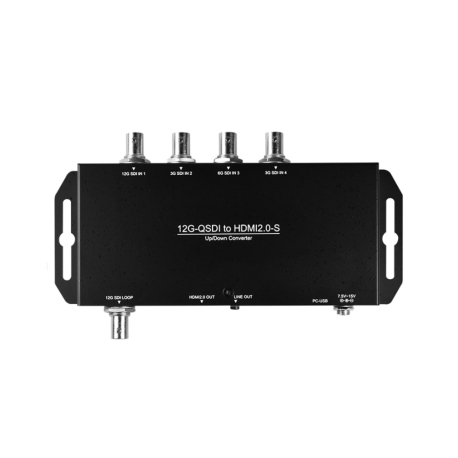

12G-QSDI to HDMI2.0-S
อุปกรณ์แปลงสัญญาณ 12G-SDI / Quad-Link SDI เป็น HDMI 2.0 พร้อมฟังก์ชัน Up/Down Converter
ผู้รับ: :
* ฟิลด์ที่จำเป็น
หรือ ยกเลิก
คุณลักษณะเด่น (Key Features)
รองรับ Quad-Link 2 Sample Interleave (2SI)
รองรับ Square Division Quad
รองรับการเชื่อมต่อแบบ Quad-Link, Dual-Link และ Single Link
รองรับการแปลงเฟรมเรต 60fps / 59.94fps
รองรับมาตรฐานสัญญาณหลากหลาย (12G / 6G / 3G / HD-SDI)
ระบบตรวจจับฟอร์แมตสัญญาณอินพุตอัตโนมัติ (Auto Source Format Detection)

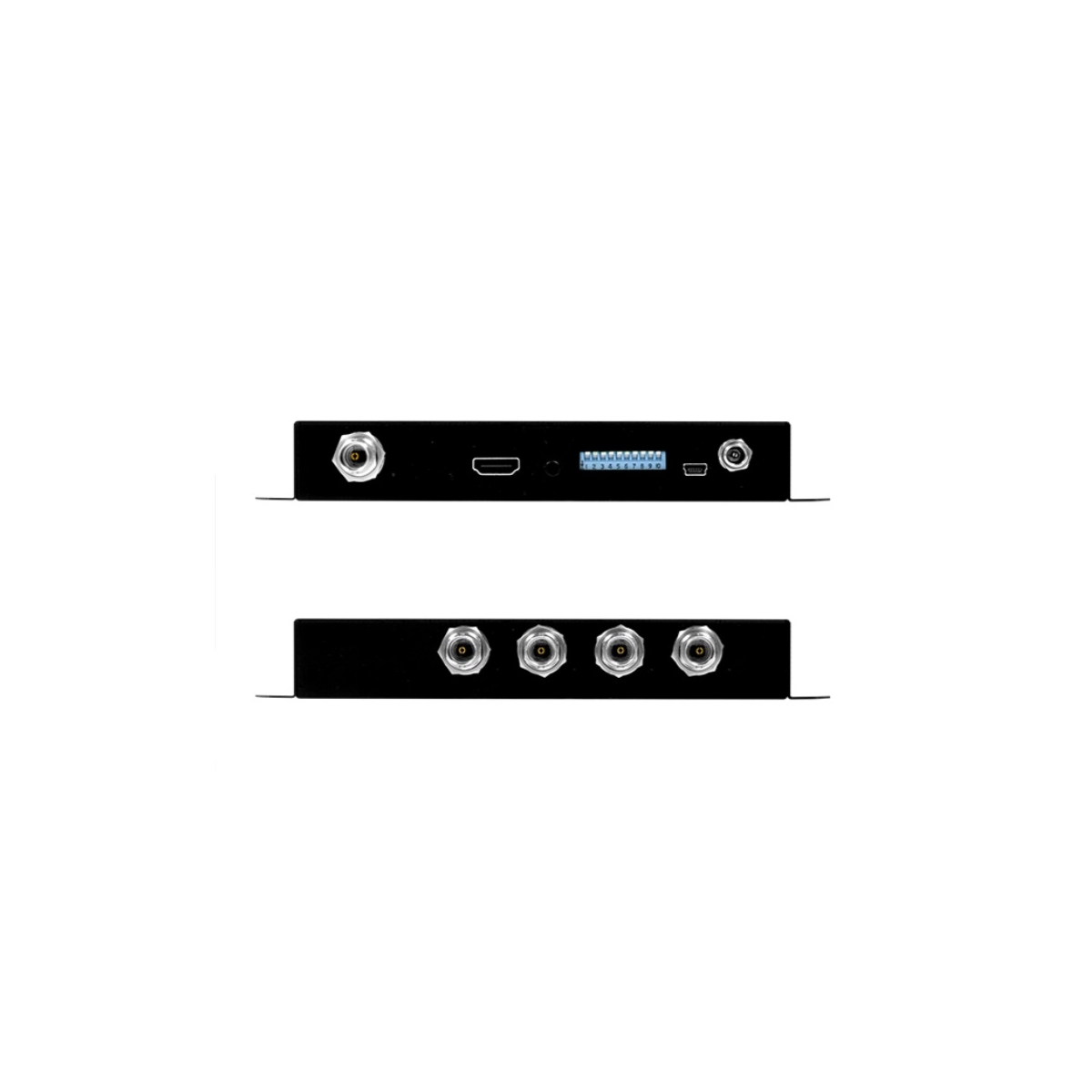

พอร์ตเชื่อมต่อ (Interfaces)
สัญญาณอินพุต (Input):
12G-SDI x1
6G-SDI x2
3G-SDI (รองรับ Dual-Link 6G-SDI และ Quad-Link 3G-SDI)
สัญญาณเอาต์พุต (Output):
HDMI 2.0 x1 (Up/Down Converted)
12G-SDI x1 (Loop-Through)
ช่องเสียง (Audio Output): 3.5 mm Phone Jack x1
ความละเอียดวิดีโอที่รองรับ (Video Formats)
Input (SDI):
12G-SDI / Quad-Link SDI: 4096x2160p @ 60/50fps, 3840x2160p @ 60/50fps
6G-SDI: 4096x2160p @ 30/25/24fps, 3840x2160p @ 30/25/24fps
HD/3G-SDI: 1080p @ 60/50/30/25/24fps, 1080i @ 60/50fps, 720p @ 60/50fps
Output (HDMI 2.0): 4096x2160p, 3840x2160p, 1080p, 1080i, 720p, 720x480i, 720x576i
ระบบเสียง (Audio)
Audio Input (SDI): สูงสุด 8 ช่อง (Channels), 24-bit, 48kHz
Audio Output (HDMI): สูงสุด 8 ช่อง (Channels), 24-bit, 48kHz
Audio Output (3.5mm): 2 ช่อง (Channels), 24-bit, 48kHz
|
Main |
|
|
Model Name |
YC-QS2H |
|
Description |
12G-SDI/Quad-Link SDI to HDMI 2.0 Up/Down Converter |
|
Feature |
Quad-Link 2 Sample Interleave ( 2SI ) Supported Square Division Quad Supported Quad-Link/Dual-Link/Single Link Supported 60fps ↔ 59.94fps Conversion Multi-Standard Support ( 12G/6G/3G/HD-SDI ) Auto Source Format Detection |
|
Video |
|
|
Input Interface |
Video 12G-SDI×1 6G-SDI×1 3G-SDI×2 ( Dual-Link 6G-SDI, Quad-Link 3G-SDI Supported ) |
|
Output Interface |
Up/Down Converted Video HDMI 2.0 Audio 3.5 mm Phone Jack×1 Loop-Through Video 12G-SDI×1 |
|
Supported Video Input Format |
SDI 12G-SDI/Quad-Link SDI 4096x2160p@60/50fps 3840x2160p@60/50fps 6G-SDI 4096x2160p@30/25/24fps 3840x2160p@30/25/24fps SDI 1920×1080p@60/50fps HD-SDI 1920×1080p@30/25/24fps 1920×1080i@60/50fps 1280×720p@60/50fps |
|
Supported Video Output Format |
HDMI 2.0 ( Up/Down Converted ) 4096x2160p@60/50fps 4096x2160p@30/25/24fps 3840x2160p@60/50fps 3840x2160p@30/25/24fps 1920×1080p@60/50fps 1920×1080p@30/25/24fps 1920×1080i@60/50fps 1280×720p@60/50fps 720×480i@60fps 720×576i@50fps
SDI ( Loop-Through ) 12G-SDI 4096x2160p@60/50fps 3840x2160p@60/50fps 6G-SDI 4096x2160p@30/25/24fps 3840x2160p@30/25/24fps SDI 1920×1080p@60/50fps HD-SDI 1920×1080p@30/25/24fps 1920×1080i@60/50fps 1280×720p@60/50fps |
|
GENLOCK Frame Lock Mode |
N/A |
|
Misc |
|
|
Audio Input Format |
SDI : Up to 8 Channels, 24bit, 48KHz |
|
Audio Output Format |
HDMI : Up to 8 Channels, 24bit, 48KHz 3.5 mm Phone Jack : 2 Channels, 24bit, 48KHz |
|
Plug & Play |
✓ |
|
DC In |
7.5V ~ 15V |
|
Dimension |
L:190mm×W:70mm×H:26mm |
