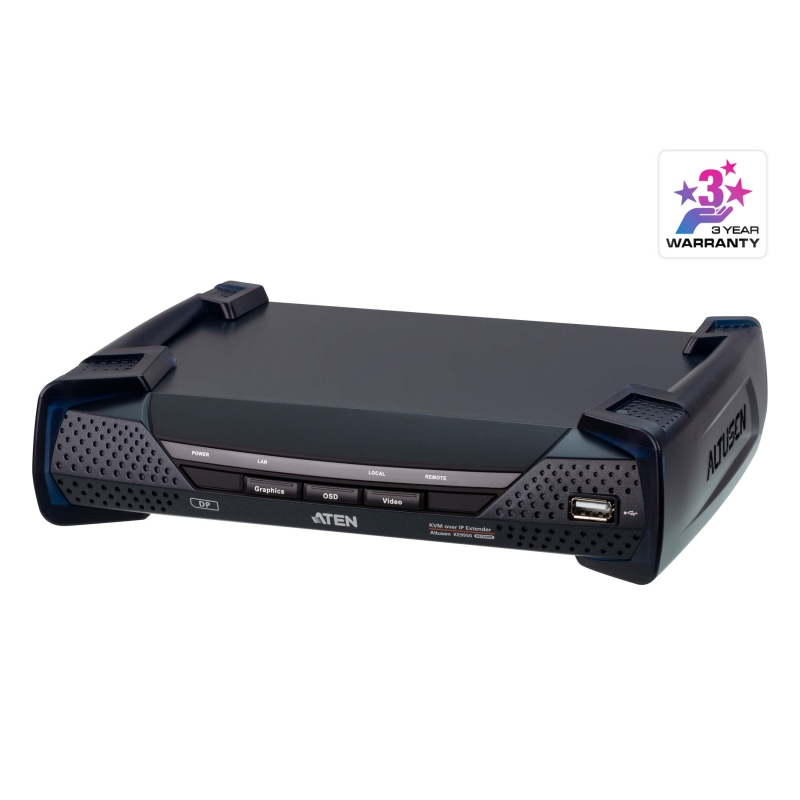

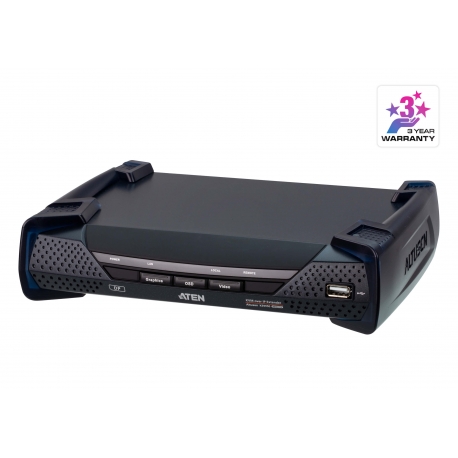

4K DisplayPort Single Display KVM over IP Receiver
KE9950R
4K DisplayPort Single Display KVM over IP Receiver รองรับการส่งสัญญาณวิดีโอผ่าน DisplayPort ความละเอียด 3840 x 2160 @ 30Hz (4:4:4) เชื่อมต่อผ่าน Gigabit Ethernet (RJ-45) หรือ SFP รองรับการทำงานแบบ Failover เพิ่มความต่อเนื่องของระบบ เชื่อมต่อผ่าน โมดูล SFP Fiber ความเร็ว 1Gbps ได้ไกลสูงสุด 10 km.
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE9950R 4K DisplayPort Single Display KVM over IP Receiver เชื่อมต่อกับคอมพิวเตอร์ และ KE9950T Transmitter ที่ช่วยให้สามารถเข้าถึงคอนโซลจากตำแหน่งอื่นได้ โดย KE9950T และ KE9950R ช่วยให้ผู้ใช้งานสามารถเข้าถึงระบบคอมพิวเตอร์จากระยะไกลผ่าน USB Console (คีย์บอร์ด USB, เมาส์ USB และจอ DisplayPort) ผ่านเครือข่ายอินทราเน็ต ทำให้สามารถติดตั้งคอมพิวเตอร์ไว้ในพื้นที่ที่มีความปลอดภัยและควบคุมอุณหภูมิได้ ซึ่งแยกออกจากพื้นที่ปฏิบัติงานของผู้ใช้งาน
รองรับการแสดงผลผ่านจอ DisplayPort จำนวน 1 จอ ทั้งฝั่ง Transmitter และ Receiver รองรับความละเอียดวิดีโอสูงสุด 3840 x 2160 @ 30Hz (4:4:4) พร้อมการบีบอัดวิดีโอคุณภาพสูงแบบ Lossless และการส่งสัญญาณแบบ Zero Latency
เชื่อมต่อผ่าน พอร์ต RJ-45 หรือ ช่อง SFP และมาพร้อมระบบจ่ายไฟสำรองแบบ Dual Power Supply Redundancy เพื่อเพิ่มความต่อเนื่องในการทำงาน โดยสามารถเชื่อมต่อระหว่าง Transmitter และ Receiver ได้ทั้งแบบเชื่อมต่อโดยตรง หรือผ่านเครือข่ายความเร็วสูงบนระบบ LAN ทั้งแบบสายทองแดงและไฟเบอร์ออปติก ช่วยให้สามารถเข้าถึงเซิร์ฟเวอร์จากระยะไกลได้ตลอด 24 ชั่วโมง สำหรับการเชื่อมต่อผ่านช่อง SFP รองรับการติดตั้ง โมดูลไฟเบอร์ SFP ความเร็ว 1Gbps* เพื่อขยายระยะการส่งสัญญาณผ่านเครือข่ายไฟเบอร์ออปติกได้ไกลสูงสุด 10 กิโลเมตร
สามารถติดตั้งได้หลากหลายรูปแบบ ทั้งวางบนโต๊ะ ติดตั้งบนผนัง หรือยึดด้านหลังตู้แร็ค ด้วยดีไซน์แบบ 0U Rack-Mount ที่ช่วยประหยัดพื้นที่ นอกจากนี้ ด้วยการเป็น KVM Extender แบบ IP ยังรองรับการใช้งานในรูปแบบ Point-to-Point, Point-to-Multipoint, Multipoint-to-Point และ Multipoint-to-Multipoint รวมถึงสามารถผสานการทำงานเข้ากับระบบ KVM over IP Matrix System (Multipoint-to-Multipoint) ร่วมกับซอฟต์แวร์ CCKM (KVM over IP Matrix Manager) เพื่อรองรับการใช้งานที่ยืดหยุ่นในสภาพแวดล้อมการทำงานที่หลากหลาย
เมื่อทำงานร่วมกับ CCKM ช่วยให้รองรับฟังก์ชันขั้นสูงเพิ่มเติม เช่น Boundless Switching, Push & Pull, Video Wall, Multi-Display Setup และ Profile Scheduling ช่วยให้ผู้ใช้งานสามารถเข้าถึงและควบคุมระบบผ่านเครือข่ายได้อย่างต่อเนื่อง พร้อมเครื่องมือบริหารจัดการที่สะดวกและรวดเร็ว
ฟังก์ชันอื่น ๆ ที่รองรับ ได้แก่ การตรวจจับอุปกรณ์ KE Series Extender ภายใน Subnet เดียวกันโดยอัตโนมัติ เพื่อช่วยลดเวลาในการติดตั้งและตั้งค่า การยืนยันตัวตนและกำหนดสิทธิ์การใช้งานด้วย Username / Password Authentication & Authorization รวมถึงการกำหนดรูปแบบการเชื่อมต่อที่สามารถสลับหรือแชร์การใช้งานได้ตามต้องการ
ในด้านความปลอดภัย รองรับการเข้ารหัสข้อมูลด้วย AES Encryption เพื่อปกป้องข้อมูลระหว่างการส่งสัญญาณ และรองรับการยืนยันตัวตนผ่าน RADIUS, LDAP, Active Directory (AD) และ Remote User Authentication เพื่อเพิ่มระดับความปลอดภัยของการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD (On-Screen Display), RS-232 และ Auto-MDIX
ไม่ว่าจะเป็นการ มอนิเตอร์ การควบคุม การบริหารจัดการ หรือการขยายการเข้าถึงระบบคอมพิวเตอร์ ระบบ KVM over IP Matrix System สามารถปรับใช้งานได้อย่างยืดหยุ่น รองรับสภาพแวดล้อมการทำงานและรูปแบบสถานีปฏิบัติงานที่หลากหลาย เช่น
- ศูนย์บริหารจัดการการจราจร (Traffic Management Center)
- ศูนย์เฝ้าระวังและรักษาความปลอดภัย (Retail Surveillance Center)
- ห้องปฏิบัติการสถานการณ์ (Situation Room)
- ศูนย์บัญชาการและควบคุม (Command & Control Center)
- ศูนย์ควบคุมกระบวนการสาธารณูปโภค (Utilities Process Control Center)
- ระบบตรวจสอบการกระจายสัญญาณออกอากาศ (Broadcast Distribution Monitoring System)
- ศูนย์ปฏิบัติการเครือข่าย (Network Operations Center: NOC)
- และอุตสาหกรรมอื่น ๆ ที่ต้องการระบบ Matrix Extension
* หมายเหตุ : โมดูล SFP (รุ่น 2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
คุณสมบัติ
คุณสมบัติขั้นสูง (Advanced Features)¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้งานสามารถเชื่อมต่อ Transmitter และ Receiver ได้ทันที พร้อมสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Boundless Switching – สลับการควบคุมไปยัง Receiver (Rx) เครื่องอื่นได้อย่างง่ายดาย เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบหน้าจอ
- Fast Switching – สลับการเชื่อมต่อระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับ Transmitter ได้ภายใน 0.3 วินาที โดยรองรับทุกความละเอียดภาพ
- Push & Pull – แชร์หรือดึงข้อมูลภาพและเนื้อหาระหว่าง Receiver หรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว
- Video Wall – รองรับการสร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับได้สูงสุด 12 x 12 จอ (รวมสูงสุด 144 จอ)
- Flexible Connections – รองรับการเชื่อมต่อ KVM Extender และ Matrix ได้หลากหลายรูปแบบ เหมาะสำหรับระบบ Multi-Display และ Video Wall
- On-screen Preview (Panel Array™ Mode) – แสดงภาพตัวอย่างจากจอภาพได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพและลดต้นทุนการดำเนินงานด้วยการตั้งเวลาการเชื่อมต่อตามวันและเวลาที่กำหนด
- Channel Connections – อุปกรณ์ Rx สามารถเชื่อมต่อกับอุปกรณ์ Tx หลายตัว เพื่อรับส่งสัญญาณวิดีโอ เสียง USB และ Serial แยกจากกันได้อย่างอิสระ
- Virtual Transmitter – ส่งสัญญาณวิดีโอ เสียง USB และ Serial จาก Transmitter หลายตัวได้อย่างอิสระเสมือนเป็นอุปกรณ์เดียว
- รองรับการยืนยันตัวตนทั้งภายในและภายนอกระบบ – รองรับ LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ Tx ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- Video Grouping – รองรับการจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการแสดงผลแบบ Multi-Display
- Configurable User and Group Permissions – สามารถกำหนดสิทธิ์การเข้าถึงและควบคุม KVM over IP Extender แยกตามผู้ใช้และกลุ่มผู้ใช้งาน
- Rx Access Control – ผู้ใช้งานที่ Local Console ฝั่ง Tx สามารถเปิดหรือปิดสิทธิ์การเข้าถึงของ Rx ได้ทันทีผ่านปุ่มควบคุมเฉพาะ²
หมายเหตุ
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อใช้งาน KE Transmitter ร่วมกับ KE Receiver และบริหารจัดการผ่าน CCKM (KVM over IP Matrix Manager)
2. อุปกรณ์ KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก
ฮาร์ดแวร์ (Hardware)
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- รองรับ Power Failover และ Network Failover ด้วยช่องจ่ายไฟ DC 2 ช่องสำหรับระบบไฟสำรอง และพอร์ต RJ-45 จำนวน 1 พอร์ต พร้อมพอร์ต SFP Fiber จำนวน 1 พอร์ต สำหรับการสำรองเครือข่าย เพื่อให้ระบบพร้อมใช้งานตลอดเวลาสำหรับงานสำคัญ (Mission-Critical Applications)
- รองรับการขยายระบบผ่าน โมดูล SFP Fiber ความเร็ว 1Gbps ได้ไกลสูงสุด 10 กิโลเมตร*
- โปรเซสเซอร์ประสิทธิภาพสูงรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 3840 x 2160 @ 60Hz (4:2:0) และ 3840 x 2160 @ 30Hz (4:4:4) พร้อมการแสดงผลสีแบบ 8-bit RGB (24-bit Color)
- รองรับความละเอียดจอภาพแบบ Ultra-Wide 32:9
- รองรับการส่งสัญญาณเสียง พร้อมการใช้งาน ลำโพงสเตอริโอและไมโครโฟน
- รองรับการรับส่งข้อมูลผ่าน USB Storage ความเร็วสูง
- Auto-MDIX ตรวจจับประเภทสาย LAN โดยอัตโนมัติ
- มีระบบป้องกันไฟฟ้าสถิต ESD 8KV / 15KV และป้องกันไฟกระชาก Surge Protection 2KV
- ออกแบบแบบ Fanless ไม่มีพัดลม ช่วยให้ทำงานเงียบ ประหยัดพลังงาน และลดการบำรุงรักษา
- รองรับการติดตั้งในตู้แร็ค (Rack Mountable) โดยใช้อุปกรณ์เสริม:มาพร้อม Industrial-Grade Power Adapter รองรับอุณหภูมิการทำงาน 0°C ถึง 50°C เพื่อความทนทานและความเสถียรในการใช้งานในสภาพแวดล้อมที่มีความท้าทาย
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
* หมายเหตุ : โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
การจัดการ (Management)
- ซอฟต์แวร์บริหารจัดการแบบรวมศูนย์ – KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ดูแลระบบสามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างสะดวกผ่านเว็บอินเทอร์เฟซ (Web-based GUI) ที่ใช้งานง่าย
- Dual Console Operation – รองรับการควบคุมระบบได้ทั้งจากคอนโซลฝั่ง Transmitter และ Receiver ผ่านคีย์บอร์ด เมาส์ และจอภาพ
- OSD (On-Screen Display) บนฝั่ง Receiver สำหรับตั้งค่าและจัดการอุปกรณ์ทั้งสองฝั่ง
- EDID Expert™ – เลือกและจัดการค่า EDID ที่เหมาะสมที่สุด เพื่อให้การเริ่มต้นระบบเป็นไปอย่างราบรื่นและได้คุณภาพการแสดงผลสูงสุด
- รองรับโหมดการเข้าถึง 4 รูปแบบ สำหรับการใช้งานพร้อมกันหลายผู้ใช้ ได้แก่ Exclusive, Occupy, Share และ View Only โดยผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ Tx เพื่อส่งเสริมการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือซอฟต์แวร์จากผู้พัฒนาภายนอก (Third-Party Application)
- พอร์ต RS-232 Serial – รองรับการเชื่อมต่อกับ Serial Terminal สำหรับ Text Menu, CLI หรืออุปกรณ์ Serial ต่าง ๆ เช่น จอสัมผัส (Touch Screen) และ เครื่องอ่านบาร์โค้ด (Barcode Scanner)
- รองรับการสั่งงานผ่าน Hotkey Commands
- ไฟ LED กระพริบ และ สัญญาณเสียง Beep ช่วยในการค้นหาและระบุตำแหน่งอุปกรณ์ได้อย่างรวดเร็ว
- Video Compression Level – สามารถปรับเพิ่มหรือลดระดับการบีบอัดวิดีโอ เพื่อให้เหมาะสมกับแบนด์วิดท์ของเครือข่าย
- รองรับการทำงานร่วมกับอุปกรณ์ ATEN KE Series ทุกรุ่น
ความปลอดภัย (Security)
- Dedicated LAN Port สำหรับการเชื่อมต่อระหว่างอุปกรณ์ KE โดยเฉพาะ สามารถแยกออกจากเครือข่ายองค์กร (Corporate Network) ได้
- Secure Data Transmission – รองรับการเข้ารหัสข้อมูลด้วย AES 128-bit Encryption ก่อนส่งผ่านเครือข่าย และถอดรหัสข้อมูลที่ฝั่ง Receiver เพื่อเพิ่มความปลอดภัยในการรับส่งข้อมูล
- รองรับมาตรฐานความปลอดภัย Transport Layer Security (TLS) ตามมาตรฐานอุตสาหกรรม
Virtual Media
- USB Storage Transmission Mode ช่วยเพิ่มประสิทธิภาพในการรับส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์ การอัปเดตแพตช์ระบบปฏิบัติการ การติดตั้งซอฟต์แวร์ และการทดสอบวิเคราะห์ระบบ (Diagnostic Testing)
- รองรับอุปกรณ์ USB 2.0 DVD/CD Drive, USB Mass Storage Device, ฮาร์ดดิสก์ของคอมพิวเตอร์ (PC Hard Drive) และ ไฟล์อิมเมจ ISO
- รองรับ Smart Card Reader และ CAC (Common Access Card) Reader สำหรับงานด้านความปลอดภัยและการยืนยันตัวตนระดับองค์กร
ผังการต่อ
ข้อมูลจำเพาะ

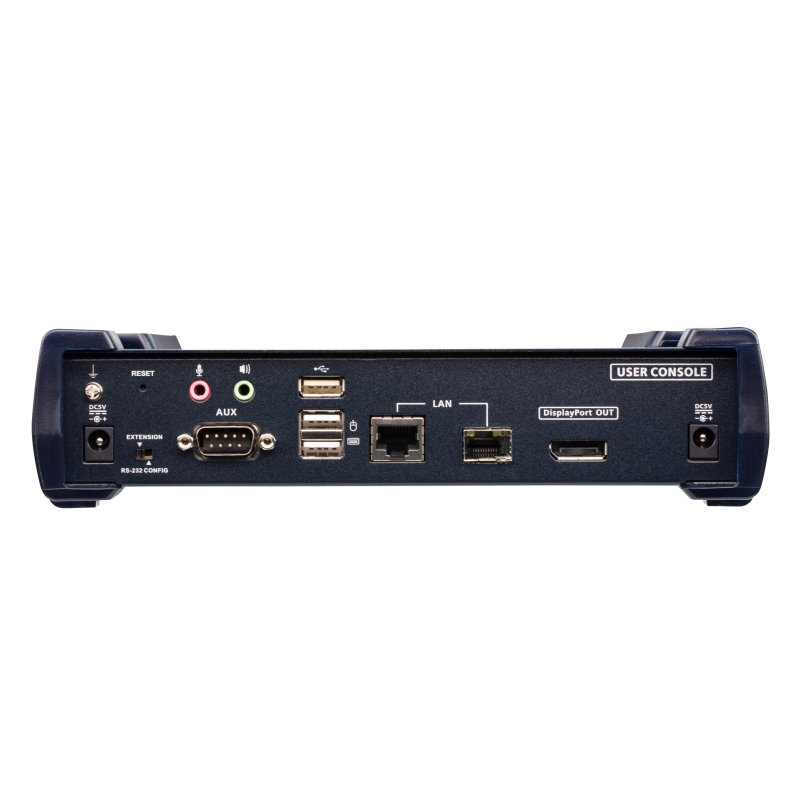

| Connectors | |
| USB Port | 2 x USB Type A Female (White) |
| Console Ports | 2 x USB Type A Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 1 x SFP Slot |

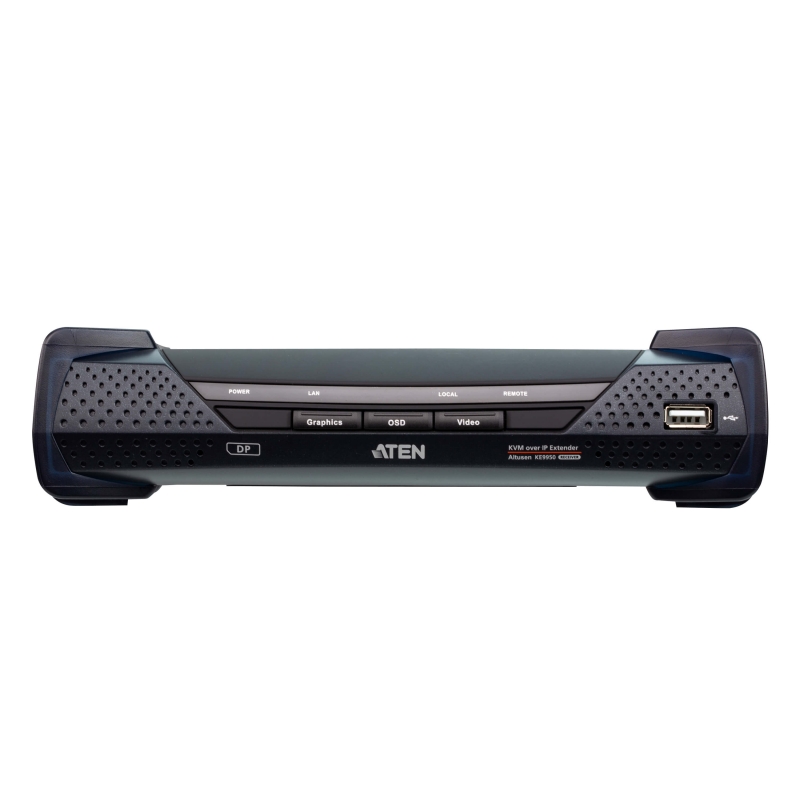

| Switches | |
| OSD | 1 x Pushbutton |
| Video | 1 x Pushbutton |
| Graphics | 1 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:8.03W:63BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 3840 x 2160 @ 30Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.24 kg ( 2.73 lb ) |
| Dimensions (L x W x H) | 22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x KE9950R 4K DisplayPort Single Display KVM over IP Receiver
- 1x Power Adapter
- 1x Power Cord
- 1x User Instructions
