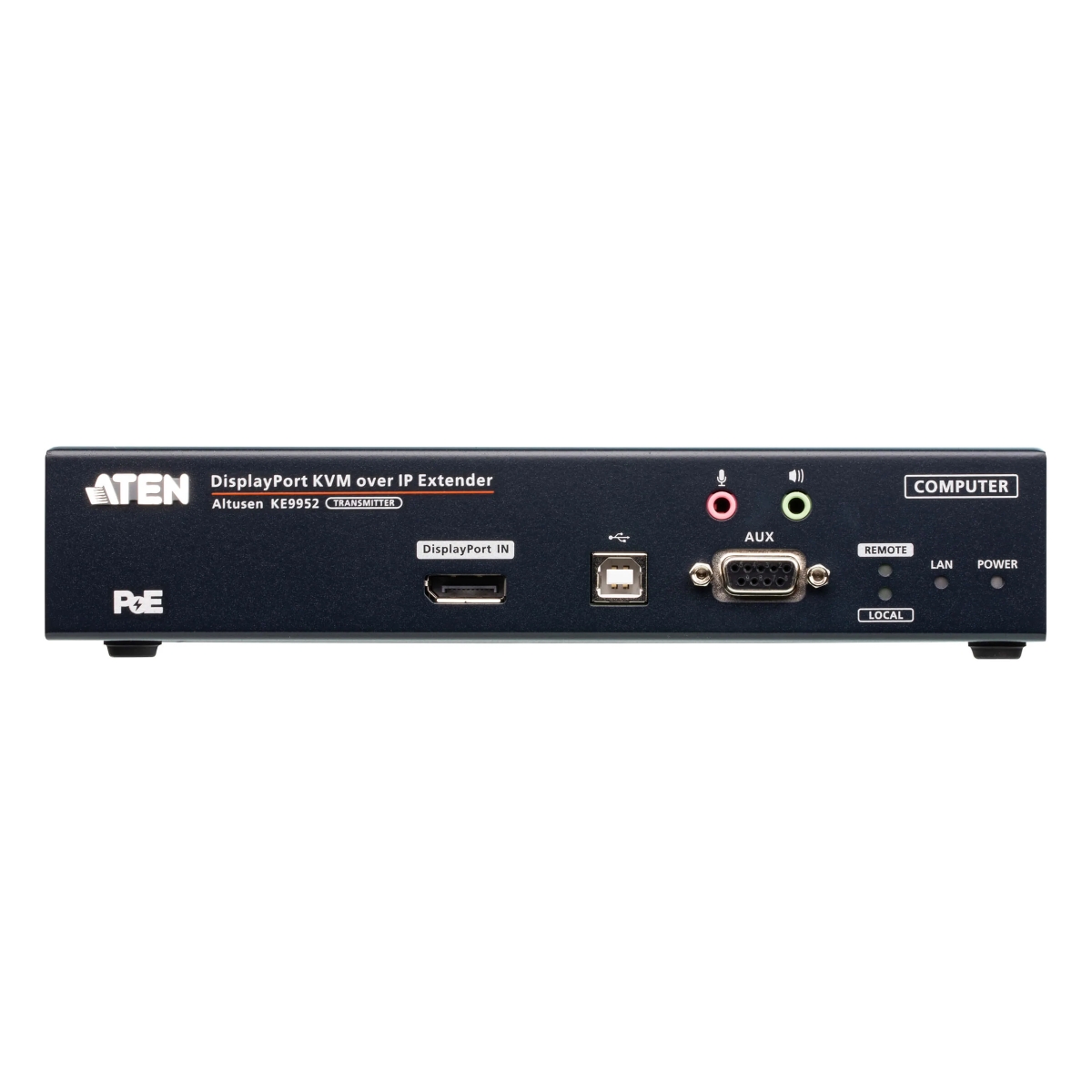

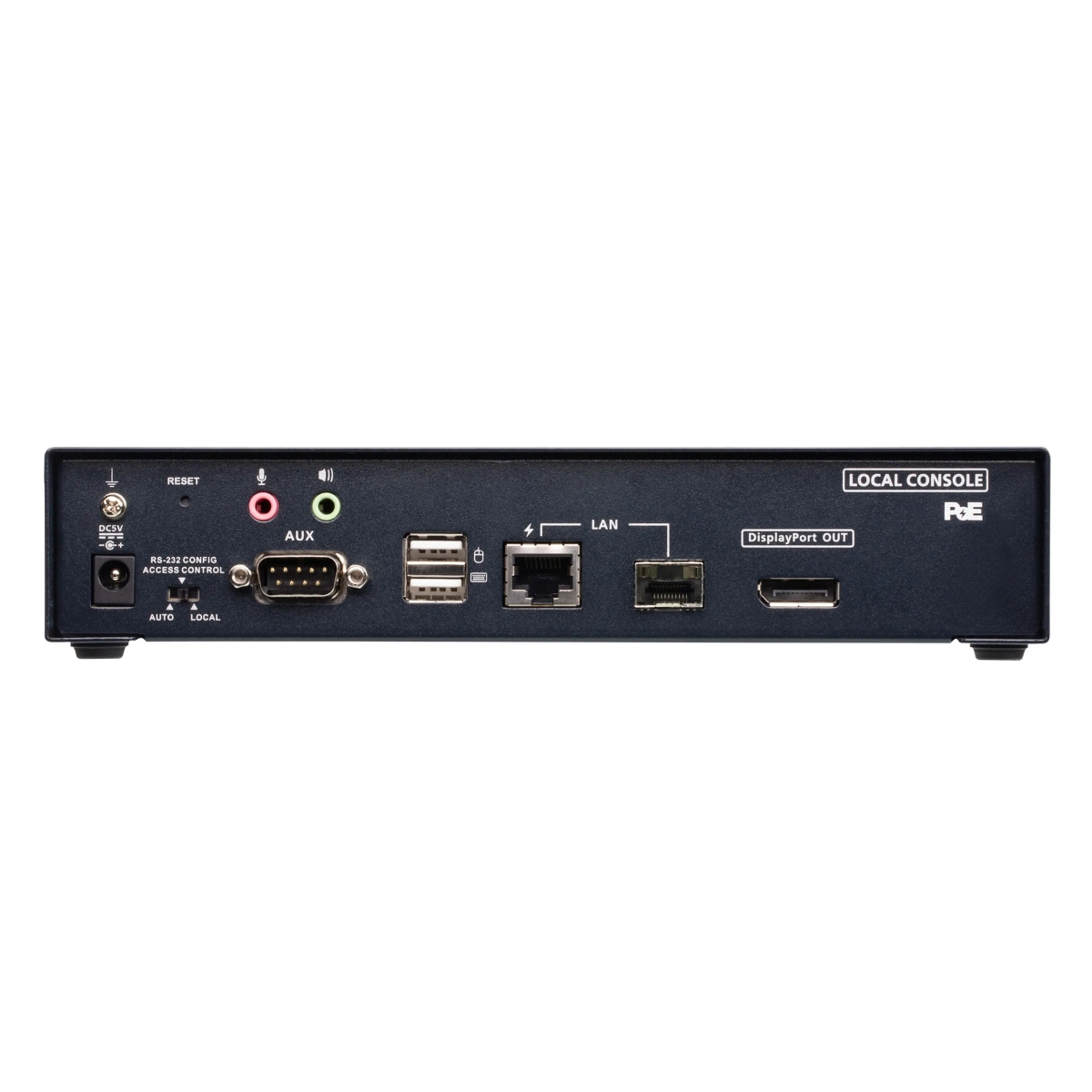

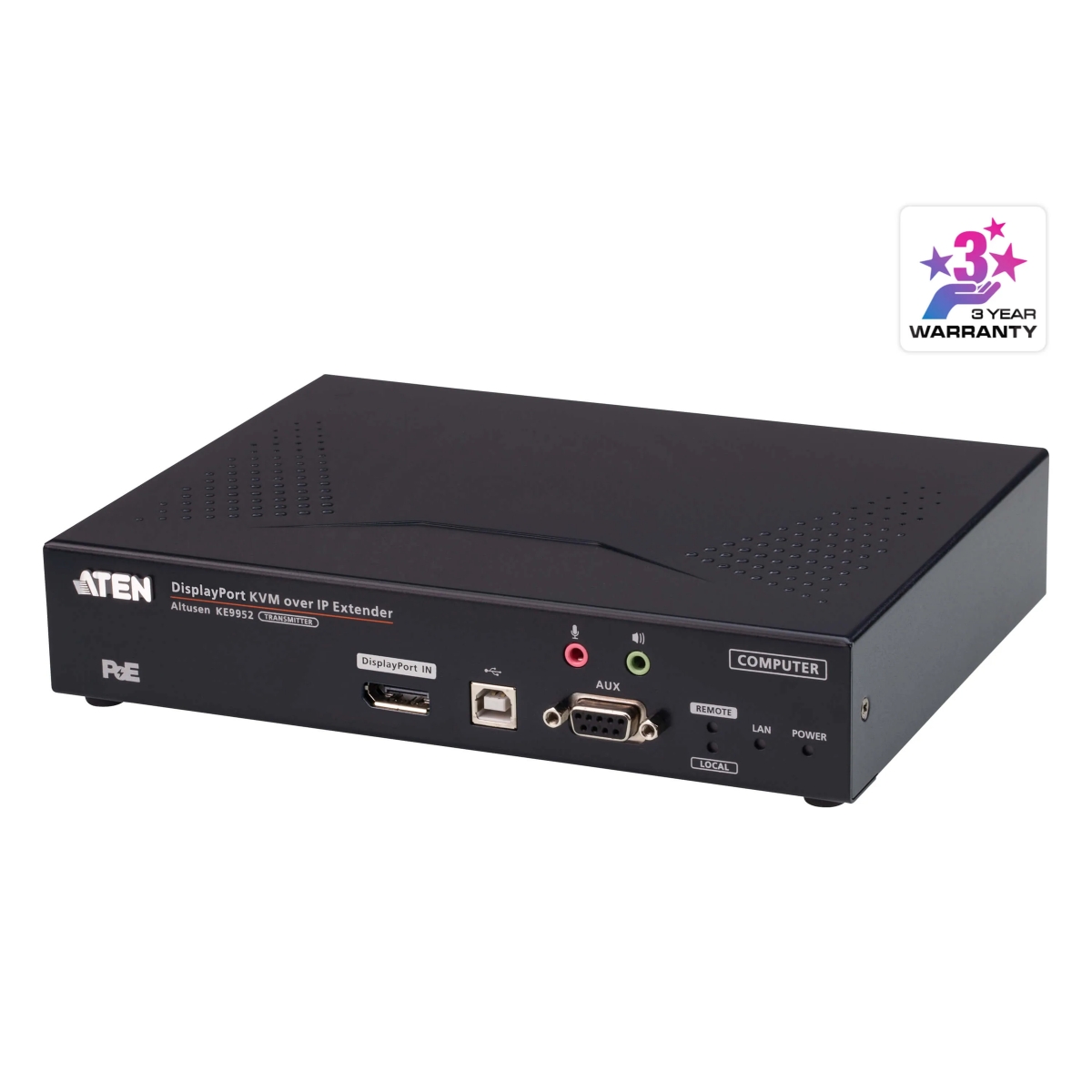

4K DisplayPort Single Display KVM over IP Transmitter with PoE
KE9952T
- โปรเซสเซอร์ประสิทธิภาพสูง ส่งสัญญาณวิดีโอแบบไม่สูญเสียคุณภาพ (Lossless) และมีความหน่วงเป็นศูนย์ (Zero Latency) ความละเอียด 3840 × 2160 @ 60 Hz (4:2:0) และ 3840 × 2160 @ 30 Hz (4:4:4)
- รองรับการเชื่อมต่อ Extender และ Matrix หลายตัว สำหรับการติดตั้งระบบ Video Wall
- รองรับความละเอียด Ultra-Wide 32:9
- มีช่องต่อไฟ DC แบบ Dual DC Jack เพื่อสำรองระบบจ่ายไฟ และพอร์ตเครือข่าย 1×RJ-45, 1×SFP Fiber
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE9952T 4K DisplayPort Single Display KVM over IP Transmitter with PoE ซึ่งเชื่อมต่อกับคอมพิวเตอร์ และตัวรับสัญญาณ KE9952R ซึ่งช่วยให้สามารถเข้าถึงคอนโซลจากตำแหน่งอื่นได้ สามารถเข้าถึงระบบคอมพิวเตอร์ผ่านคอนโซล USB ระยะไกล (คีย์บอร์ด USB, เมาส์ USB และจอภาพ DisplayPort) ผ่านเครือข่ายอินทราเน็ต ทำให้ผู้ใช้สามารถติดตั้งคอมพิวเตอร์ไว้ในสภาพแวดล้อมที่ปลอดภัยและมีการควบคุมอุณหภูมิ ซึ่งแยกออกจากพื้นที่ทำงานของผู้ใช้ได้
รองรับจอภาพ DisplayPort จำนวน 1 จอ (ทั้งฝั่ง Tx และ Rx) โดยรองรับความละเอียดวิดีโอสูงสุด 3840 × 2160 @ 30 Hz (4:4:4) พร้อมคุณภาพการบีบอัดวิดีโอที่สมบูรณ์และไม่สูญเสียคุณภาพ (Lossless) โดยมีความหน่วงเป็นศูนย์ (Zero Latency)
รองรับการเชื่อมต่อผ่านพอร์ต RJ-45 หรือสล็อต SFP โดยตัวส่งและตัวรับสามารถเชื่อมต่อถึงกันโดยตรง หรือเชื่อมต่อผ่านเครือข่ายความเร็วสูง ทั้งผ่าน LAN แบบสายทองแดงหรือไฟเบอร์ เพื่อให้สามารถเข้าถึงเซิร์ฟเวอร์จากระยะไกลได้ตลอด 24/7 สำหรับการเชื่อมต่อผ่านสล็อต SFP ตัว Extender รองรับการเพิ่มโมดูล 1Gbps SFP Fiber* ช่วยให้สามารถเชื่อมต่อผ่านเครือข่ายไฟเบอร์ออปติก และขยายระยะการส่งสัญญาณได้สูงสุด 10 กม.
นอกจากนี้ ยังรองรับฟังก์ชัน Power over Ethernet (PoE) โดยสามารถจ่ายไฟผ่าน PoE Network Switch ได้ จึงไม่จำเป็นต้องใช้ Power Adapter และช่วยลดต้นทุนในการจัดระบบจ่ายไฟได้อย่างมีประสิทธิภาพ
ติดตั้งบนโต๊ะ ติดตั้งบนผนัง หรือบริเวณด้านหลังตู้แร็คด้วยดีไซน์ 0U Rack-Mount ที่ช่วยประหยัดพื้นที่ ในฐานะ IP-based Matrix Extender, ใช้งานเป็น Extender แบบ Point-to-Point / Point-to-Multipoint / Multipoint-to-Point / Multipoint-to-Multipoint หรือสามารถผสานรวมเข้ากับ KVM over IP Matrix System (Multipoint-to-Multipoint) เมื่อใช้งานร่วมกับ CCKM เพื่อรองรับการใช้งานที่ยืดหยุ่นมากขึ้นในสภาพแวดล้อมการทำงานที่หลากหลาย
เมื่อใช้งานร่วมกับ CCKM ช่วยให้รองรับฟังก์ชันขั้นสูงเพิ่มเติม เช่น Boundless Switching, “Push” และ “Pull”, Video Wall และ Multi-Display Setup รวมถึง Profile Scheduling ซึ่งช่วยให้สามารถเข้าถึงระบบได้อย่างต่อเนื่อง
ฟังก์ชันอื่น ๆ ได้แก่ การตรวจจับอัตโนมัติของ Extender ใน KE Series ทั้งหมดที่อยู่ใน Subnet เดียวกัน เพื่อให้สามารถติดตั้งหรือกำหนดค่าได้อย่างรวดเร็ว รองรับการยืนยันตัวตนและการกำหนดสิทธิ์ด้วย Username / Password รวมถึงสามารถกำหนดประเภทการเชื่อมต่อต่าง ๆ ที่สามารถสลับและแชร์การใช้งานได้
ด้านความปลอดภัยยังมีฟังก์ชันเพิ่มเติมเพื่อปกป้องระบบ โดยรองรับ AES Encryption สำหรับการส่งข้อมูลอย่างปลอดภัย ขณะที่ RADIUS, LDAP, AD หรือ Remote User Authentication ช่วยเพิ่มความปลอดภัยอีกระดับในการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD, RS-232 และ Auto MDIX ทำให้ KE9952T และ KE9952R เป็นโซลูชันที่คุ้มค่าและสะดวกสำหรับการขยายระบบดิจิทัลอย่างเต็มรูปแบบจากทุกจุดภายในเครือข่ายอินทราเน็ต
ไม่ว่าคุณจะต้องการ เฝ้าติดตาม (Monitoring), ปฏิบัติงาน (Operating), ควบคุม (Controlling) หรือขยายการเข้าถึงระบบคอมพิวเตอร์ (Extending Computer Access) ระบบ KVM over IP Matrix ได้รับการออกแบบให้มีความยืดหยุ่นสูง สามารถปรับให้เหมาะสมกับสภาพแวดล้อมการทำงานและรูปแบบการจัดวาง Workstation ที่หลากหลาย เพื่อรองรับการใช้งานใน ศูนย์บริหารจัดการจราจร (Traffic Management Center), ศูนย์เฝ้าระวังด้านค้าปลีก (Retail Surveillance Center), ห้องควบคุมสถานการณ์ของอาคารหรือสถานประกอบการ (Facility Situation Room), ศูนย์บัญชาการและควบคุม (Command & Control Center), ศูนย์ควบคุมกระบวนการของระบบสาธารณูปโภค (Utilities Process Control Center), ระบบตรวจสอบการกระจายสัญญาณออกอากาศ (Broadcast Distribution Monitoring System), ศูนย์ปฏิบัติการเครือข่าย (Network Operations Center: NOC) และอีกหลากหลายอุตสาหกรรมที่ต้องการระบบ Matrix Extending สำหรับการบริหารจัดการและเข้าถึงคอมพิวเตอร์จากระยะไกลอย่างมีประสิทธิภาพ
* หมายเหตุ: โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
คุณสมบัติ
ฟังก์ชันขั้นสูง¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้สามารถเชื่อมโยง Transmitter และ Receiver ได้ทันที และสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบเขตหน้าจอ เพื่อสลับไปยัง Receiver (Rx) ตัวอื่น
- Fast Switching – สลับระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับ Transmitter ได้ภายใน 0.3 วินาที โดยไม่จำกัดความละเอียด
- “Push” และ “Pull” – แชร์เนื้อหาไปยังหรือรับเนื้อหาจาก Rx ตัวเดียวหรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว
- Video Walls – สร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับสูงสุด 12 × 12 หรือ 144 จอแสดงผล
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix หลายตัว สำหรับการติดตั้งระบบหลายจอแสดงผลและการใช้งาน Video Wall
- On-screen Preview (Panel Array™ Mode) – ช่วยให้ผู้ใช้สามารถดูภาพวิดีโอจากจอแสดงผลได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพและช่วยลดค่าใช้จ่าย โดยสามารถกำหนดการเชื่อมต่อตามวันและเวลา
- Channel Connections – ช่วยให้อุปกรณ์ RX สามารถเชื่อมต่อกับ TX หลายตัว เพื่อรับส่งแหล่งสัญญาณ Video, Audio, USB และ Serial แยกจากกันได้อย่างอิสระ
- Virtual Transmitter – สามารถส่งสัญญาณ Video, Audio, USB และ Serial จาก TX ที่แตกต่างกันได้อย่างอิสระ
- รองรับการยืนยันตัวตนทั้งภายในและภายนอก (Internal and External Authentication) – การยืนยันตัวตนภายนอกรองรับ LDAP, Active Directory, RADIUS และ TACACS+
- การกำหนดสิทธิ์ผู้ใช้ขั้นสูง (Advanced User Authorization Settings) – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ TX ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้
- Video Grouping – สามารถจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- Configurable User and Group Permissions – สามารถกำหนดสิทธิ์ของผู้ใช้และกลุ่มผู้ใช้ในการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้ที่ Local Console ของ TX สามารถเปิด/ปิดการเข้าถึง Rx ได้ง่าย ๆ เพียงกดปุ่มควบคุม²
หมายเหตุ:
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อ KE Transmitter จับคู่กับ KE Receiver และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก
Hardware
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- รองรับ Power / Network Failover – มีช่องต่อไฟ DC แบบ Dual DC Jack สำหรับระบบสำรองไฟ และพอร์ต 1 × RJ-45 + 1 × SFP Fiber สำหรับ Network Failover เพื่อให้ระบบพร้อมใช้งานอย่างต่อเนื่องสำหรับแอปพลิเคชันที่มีความสำคัญสูง (Mission-Critical Applications)
- รองรับการเพิ่ม 1Gbps SFP Fiber Module เพื่อขยายระยะการเชื่อมต่อได้สูงสุด 10 กม.*
- โปรเซสเซอร์ประสิทธิภาพสูงรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 3840 × 2160 @ 60 Hz (4:2:0) และ 3840 × 2160 @ 30 Hz (4:4:4) พร้อมสีแบบ 8-bit RGB (สีรวม 24-bit)
- รองรับความละเอียด 32:9 Ultra-Wide
- รองรับระบบเสียง – รองรับลำโพงสเตอริโอและไมโครโฟน
- รองรับการส่งข้อมูลผ่าน USB Storage ความเร็วสูง
- Auto-MDIX – ตรวจจับประเภทสายเคเบิลโดยอัตโนมัติ
- มีระบบป้องกัน ESD 8KV / 15KV และระบบป้องกันไฟกระชาก Surge Protection 2KV ในตัว
- ดีไซน์ Fanless สำหรับการทำงานที่เงียบและประหยัดพลังงาน
- Rack Mountable – รองรับอุปกรณ์สำหรับติดตั้งแบบ Rack ดังนี้:มาพร้อม Industrial-Grade Power Adapter – รองรับอุณหภูมิในการทำงาน 0°C – 50°C เพื่อให้มีความทนทานและสามารถใช้งานได้ในสภาพแวดล้อมที่มีความรุนแรง
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
* หมายเหตุ: โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
Management
- Centralized Management Software – ซอฟต์แวร์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ใช้สามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายผ่าน Web-based GUI ที่ใช้งานง่าย
- Dual Console Operation – ควบคุมระบบของผู้ใช้ได้ทั้งจากคอนโซลคีย์บอร์ด จอภาพ และเมาส์ของทั้ง Transmitter และ Receiver
- OSD (On-Screen Display) บน Receiver สำหรับกำหนดค่าทั้ง Transmitter และ Receiver
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสม เพื่อให้การเปิดระบบเป็นไปอย่างราบรื่นและได้คุณภาพการแสดงผลสูงสุด
- รองรับ Access Mode 4 รูปแบบ สำหรับการเข้าถึงพร้อมกันหลายผู้ใช้ (Exclusive / Occupy / Share / View Only Mode) – ผู้ดูแลระบบสามารถเลือกโหมดสิทธิ์การเข้าถึงบนอุปกรณ์ TX เพื่อเพิ่มประสิทธิภาพการทำงานร่วมกัน หรือป้องกันการรบกวนระหว่างผู้ใช้
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือแอปพลิเคชันจากผู้ผลิตรายอื่น (Third-Party Application)
- RS-232 Serial Ports – ช่วยให้ผู้ใช้สามารถเชื่อมต่อกับ Serial Terminal สำหรับ TextMenu, CLI หรืออุปกรณ์ Serial เช่น Touch Screen และ Barcode Scanner
- รองรับ Hotkey Commands
- ไฟ LED กะพริบและเสียง Beep ช่วยในการค้นหาและระบุตำแหน่งอุปกรณ์
- Video Compression Level – ช่วยให้ผู้ใช้สามารถเพิ่มหรือลดคุณภาพวิดีโอ เพื่อปรับให้เหมาะสมกับ Bandwidth ของเครือข่าย
- รองรับการใช้งานร่วมกับ อุปกรณ์ KE ทั้งหมด
Security
- Dedicated LAN Port สำหรับการเชื่อมต่อ KE โดยตรง – สามารถแยกออกจากเครือข่ายองค์กร (Corporate Network) ได้
- Secure Data Transmission – ใช้การเข้ารหัส AES 128-bit เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และถอดรหัสข้อมูลที่ Receiver
- รองรับโปรโตคอล Transport Layer Security (TLS) ตามมาตรฐานอุตสาหกรรม
Virtual Media
- USB Storage Transmission Mode ช่วยเพิ่มประสิทธิภาพในการส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์ การติดตั้ง OS Patch การติดตั้งซอฟต์แวร์ และการทดสอบเพื่อวินิจฉัยระบบ
- รองรับ USB 2.0 DVD / CD Drive, USB Mass Storage Device, PC Hard Drive และ ISO Image
- รองรับ Smart Card / CAC Reader
ผังการต่อ
ข้อมูลจำเพาะ
| Connectors | |
| Console Ports | 2 x USB Type A Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
| KVM Ports | 1 x USB Type B Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 1 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black, PoE) 1 x SFP Slot |
| Switches | |
| OSD | N/A |
| Video | N/A |
| Graphics | N/A |
| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | POE:11.88W:60BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 3840 x 2160 @ 30Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.15 kg ( 2.53 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.29 x 4.18 cm (8.46 x 6.41 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในแพ็คเกจ
- 1x KE9952T 4K DisplayPort Single Display KVM over IP Transmitter with PoE
- 1x DisplayPort Cable (2 m/6.56 ft)
- 1x USB 2.0 Type-A to Type-B Cable (1.8 m/6 ft)
- 1x Foot Pad Set (4 pcs.)
- 1x Mounting Kit
- 1x User Instructions
