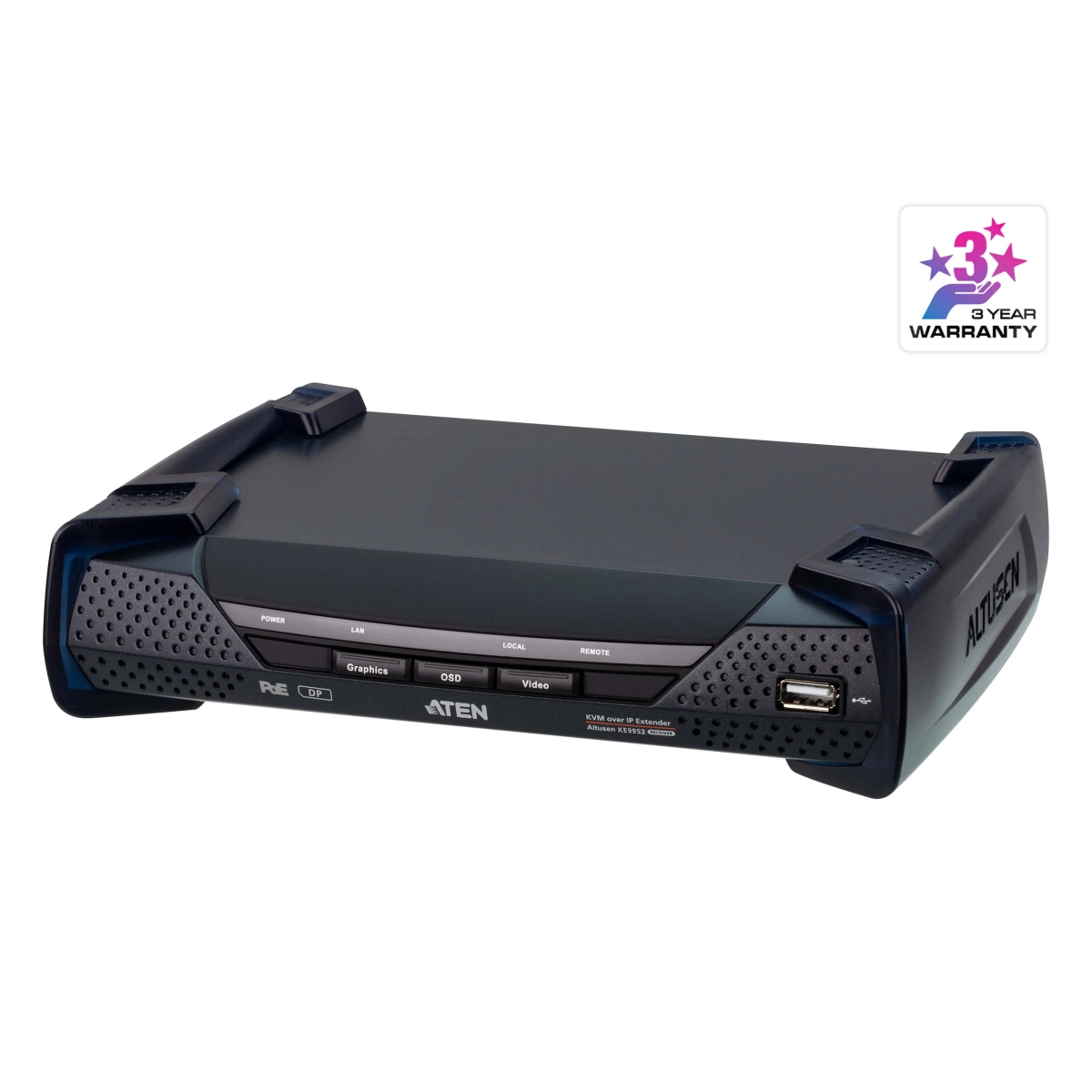

4K DisplayPort Single Display KVM over IP Receiver with PoE
KE9952R
- โปรเซสเซอร์ประสิทธิภาพสูง ส่งสัญญาณวิดีโอแบบไม่สูญเสียคุณภาพ (Lossless) และมีความหน่วงเป็นศูนย์ (Zero Latency) ความละเอียด 3840 × 2160 @ 60 Hz (4:2:0) และ 3840 × 2160 @ 30 Hz (4:4:4)
- รองรับการเชื่อมต่อ Extender และ Matrix หลายตัว สำหรับการติดตั้งระบบ Video Wall
- รองรับความละเอียด Ultra-Wide 32:9
- มีช่องต่อไฟ DC แบบ Dual DC Jack เพื่อสำรองระบบจ่ายไฟ และพอร์ตเครือข่าย 1×RJ-45, 1×SFP Fiber
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE9952R เป็น 4K DisplayPort Single Display KVM over IP Receiver with PoE ซึ่งเป็นตัวรับสัญญาณ (Receiver) สำหรับ KE9952T ที่ช่วยให้สามารถเข้าถึงคอนโซลจากตำแหน่งอื่นได้ ช่วยให้ผู้ใช้สามารถเข้าถึงระบบคอมพิวเตอร์ผ่านคอนโซล USB ระยะไกล (คีย์บอร์ด USB, เมาส์ USB และจอภาพ DisplayPort) ผ่านเครือข่ายอินทราเน็ต (Intranet) ทำให้สามารถติดตั้งคอมพิวเตอร์ไว้ในพื้นที่ที่มีความปลอดภัยและควบคุมอุณหภูมิได้ ซึ่งแยกออกจากพื้นที่ทำงานของผู้ใช้งาน
รองรับจอภาพ DisplayPort จำนวน 1 จอที่ฝั่ง Transmitter และ Receiver พร้อมรองรับความละเอียดวิดีโอสูงสุด 3840 x 2160 @ 30 Hz (4:4:4) และให้คุณภาพการบีบอัดวิดีโอแบบ Lossless ที่สมบูรณ์โดยมี Zero Latency
รองรับการเชื่อมต่อผ่านพอร์ต RJ-45 หรือสล็อต SFP โดยตัวส่งและตัวรับสามารถเชื่อมต่อถึงกันได้ทั้งแบบเชื่อมต่อโดยตรง หรือผ่านเครือข่ายความเร็วสูงบนระบบ LAN ทั้งแบบสายทองแดงและไฟเบอร์ออปติก ช่วยให้สามารถเข้าถึงเซิร์ฟเวอร์จากระยะไกลได้ตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์ (24/7) สำหรับการเชื่อมต่อผ่านสล็อต SFP ตัวอุปกรณ์รองรับการติดตั้ง 1Gbps SFP Fiber Module* เพื่อเชื่อมต่อผ่านเครือข่ายไฟเบอร์ออปติก และขยายระยะการส่งสัญญาณได้ไกลสูงสุด 10 กิโลเมตร
นอกจากนี้ยังรองรับฟังก์ชัน Power over Ethernet (PoE) ซึ่งสามารถรับพลังงานผ่าน PoE Network Switch ได้โดยตรง จึงไม่จำเป็นต้องใช้ Power Adapter แยก และช่วยลดค่าใช้จ่ายในการติดตั้งระบบจ่ายไฟได้อย่างมีประสิทธิภาพ
สามารถติดตั้งบนโต๊ะ ติดตั้งบนผนัง หรือด้านหลังตู้แร็คได้ด้วยดีไซน์ 0U Rack-Mount ที่ช่วยประหยัดพื้นที่ ในฐานะที่เป็น IP-based Matrix Extender อุปกรณ์สามารถทำงานได้ทั้งในรูปแบบ Point-to-Point, Point-to-Multipoint, Multipoint-to-Point และ Multipoint-to-Multipoint หรือสามารถรวมเข้ากับ KVM over IP Matrix System เมื่อทำงานร่วมกับ CCKM (KVM over IP Matrix Manager) เพื่อเพิ่มความยืดหยุ่นในการใช้งานสำหรับสภาพแวดล้อมการทำงานที่หลากหลาย
เมื่อใช้งานร่วมกับ CCKM แล้ว ทำให้รองรับฟังก์ชันขั้นสูงเพิ่มเติม เช่น Boundless Switching, Push & Pull, Video Wall, Multi-Display Setup และ Profile Scheduling ซึ่งช่วยให้สามารถเข้าถึงระบบได้อย่างต่อเนื่อง พร้อมเครื่องมือควบคุมที่รวดเร็วและใช้งานง่ายผ่านเครือข่าย
ความสามารถเพิ่มเติมยังรวมถึงการตรวจจับอุปกรณ์ KE Series Extender ทั้งหมดใน Subnet เดียวกันโดยอัตโนมัติ เพื่อช่วยให้การติดตั้งและการกำหนดค่าทำได้อย่างรวดเร็ว รองรับการยืนยันตัวตนและกำหนดสิทธิ์ผ่าน Username / Password Authentication & Authorization รวมถึงสามารถกำหนดรูปแบบการเชื่อมต่อที่แตกต่างกันเพื่อให้สามารถสลับและแชร์การใช้งานร่วมกันได้
ในด้านความปลอดภัย รองรับการเข้ารหัสข้อมูลด้วย AES Encryption เพื่อปกป้องข้อมูลระหว่างการส่งผ่านเครือข่าย และรองรับการยืนยันตัวตนผ่าน RADIUS, LDAP, Active Directory (AD) และ Remote User Authentication เพื่อเพิ่มระดับความปลอดภัยในการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD (On-Screen Display), RS-232 และ Auto-MDIX ทำให้ KE9952 เป็นโซลูชันที่คุ้มค่าและสะดวกสำหรับการขยายการเข้าถึงระบบดิจิทัลผ่านเครือข่ายอินทราเน็ตได้จากทุกที่
ไม่ว่าคุณจะต้องการ เฝ้าติดตาม (Monitoring), ปฏิบัติงาน (Operating), ควบคุม (Controlling) หรือขยายการเข้าถึงระบบคอมพิวเตอร์ (Extending Computer Access) ระบบ KVM over IP Matrix ได้รับการออกแบบให้มีความยืดหยุ่นสูง สามารถปรับให้เหมาะสมกับสภาพแวดล้อมการทำงานและรูปแบบการจัดวาง Workstation ที่หลากหลาย เพื่อรองรับการใช้งานใน ศูนย์บริหารจัดการจราจร (Traffic Management Center), ศูนย์เฝ้าระวังด้านค้าปลีก (Retail Surveillance Center), ห้องควบคุมสถานการณ์ของอาคารหรือสถานประกอบการ (Facility Situation Room), ศูนย์บัญชาการและควบคุม (Command & Control Center), ศูนย์ควบคุมกระบวนการของระบบสาธารณูปโภค (Utilities Process Control Center), ระบบตรวจสอบการกระจายสัญญาณออกอากาศ (Broadcast Distribution Monitoring System), ศูนย์ปฏิบัติการเครือข่าย (Network Operations Center: NOC) และอีกหลากหลายอุตสาหกรรมที่ต้องการระบบ Matrix Extending สำหรับการบริหารจัดการและเข้าถึงคอมพิวเตอร์จากระยะไกลอย่างมีประสิทธิภาพ
* หมายเหตุ: โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
คุณสมบัติ
ฟังก์ชันขั้นสูง¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้สามารถเชื่อมโยง Transmitter และ Receiver ได้ทันที และสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบเขตหน้าจอ เพื่อสลับไปยัง Receiver (Rx) ตัวอื่น
- Fast Switching – สลับระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับ Transmitter ได้ภายใน 0.3 วินาที โดยไม่จำกัดความละเอียด
- “Push” และ “Pull” – แชร์เนื้อหาไปยังหรือรับเนื้อหาจาก Rx ตัวเดียวหรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว
- Video Walls – สร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับสูงสุด 12 × 12 หรือ 144 จอแสดงผล
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix หลายตัว สำหรับการติดตั้งระบบหลายจอแสดงผลและการใช้งาน Video Wall
- On-screen Preview (Panel Array™ Mode) – ช่วยให้ผู้ใช้สามารถดูภาพวิดีโอจากจอแสดงผลได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพและช่วยลดค่าใช้จ่าย โดยสามารถกำหนดการเชื่อมต่อตามวันและเวลา
- Channel Connections – ช่วยให้อุปกรณ์ RX สามารถเชื่อมต่อกับ TX หลายตัว เพื่อรับส่งแหล่งสัญญาณ Video, Audio, USB และ Serial แยกจากกันได้อย่างอิสระ
- Virtual Transmitter – สามารถส่งสัญญาณ Video, Audio, USB และ Serial จาก TX ที่แตกต่างกันได้อย่างอิสระ
- รองรับการยืนยันตัวตนทั้งภายในและภายนอก (Internal and External Authentication) – การยืนยันตัวตนภายนอกรองรับ LDAP, Active Directory, RADIUS และ TACACS+
- การกำหนดสิทธิ์ผู้ใช้ขั้นสูง (Advanced User Authorization Settings) – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ TX ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้
- Video Grouping – สามารถจัดกลุ่มอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- Configurable User and Group Permissions – สามารถกำหนดสิทธิ์ของผู้ใช้และกลุ่มผู้ใช้ในการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้ที่ Local Console ของ TX สามารถเปิด/ปิดการเข้าถึง Rx ได้ง่าย ๆ เพียงกดปุ่มควบคุม²
หมายเหตุ:
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อ KE Transmitter จับคู่กับ KE Receiver และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก
Hardware
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- รองรับ Power / Network Failover – มีช่องต่อไฟ DC แบบ Dual DC Jack สำหรับระบบสำรองไฟ และพอร์ต 1 × RJ-45 + 1 × SFP Fiber สำหรับ Network Failover เพื่อให้ระบบพร้อมใช้งานอย่างต่อเนื่องสำหรับแอปพลิเคชันที่มีความสำคัญสูง (Mission-Critical Applications)
- รองรับการเพิ่ม 1Gbps SFP Fiber Module เพื่อขยายระยะการเชื่อมต่อได้สูงสุด 10 กม.*
- โปรเซสเซอร์ประสิทธิภาพสูงรองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 3840 × 2160 @ 60 Hz (4:2:0) และ 3840 × 2160 @ 30 Hz (4:4:4) พร้อมสีแบบ 8-bit RGB (สีรวม 24-bit)
- รองรับความละเอียด 32:9 Ultra-Wide
- รองรับระบบเสียง – รองรับลำโพงสเตอริโอและไมโครโฟน
- รองรับการส่งข้อมูลผ่าน USB Storage ความเร็วสูง
- Auto-MDIX – ตรวจจับประเภทสายเคเบิลโดยอัตโนมัติ
- มีระบบป้องกัน ESD 8KV / 15KV และระบบป้องกันไฟกระชาก Surge Protection 2KV ในตัว
- ดีไซน์ Fanless สำหรับการทำงานที่เงียบและประหยัดพลังงาน
- Rack Mountable – รองรับอุปกรณ์สำหรับติดตั้งแบบ Rack ดังนี้:มาพร้อม Industrial-Grade Power Adapter – รองรับอุณหภูมิในการทำงาน 0°C – 50°C เพื่อให้มีความทนทานและสามารถใช้งานได้ในสภาพแวดล้อมที่มีความรุนแรง
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
* หมายเหตุ: โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก
Management
- Centralized Management Software – ซอฟต์แวร์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ใช้สามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายผ่าน Web-based GUI ที่ใช้งานง่าย
- Dual Console Operation – ควบคุมระบบของผู้ใช้ได้ทั้งจากคอนโซลคีย์บอร์ด จอภาพ และเมาส์ของทั้ง Transmitter และ Receiver
- OSD (On-Screen Display) บน Receiver สำหรับกำหนดค่าทั้ง Transmitter และ Receiver
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสม เพื่อให้การเปิดระบบเป็นไปอย่างราบรื่นและได้คุณภาพการแสดงผลสูงสุด
- รองรับ Access Mode 4 รูปแบบ สำหรับการเข้าถึงพร้อมกันหลายผู้ใช้ (Exclusive / Occupy / Share / View Only Mode) – ผู้ดูแลระบบสามารถเลือกโหมดสิทธิ์การเข้าถึงบนอุปกรณ์ TX เพื่อเพิ่มประสิทธิภาพการทำงานร่วมกัน หรือป้องกันการรบกวนระหว่างผู้ใช้
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือแอปพลิเคชันจากผู้ผลิตรายอื่น (Third-Party Application)
- RS-232 Serial Ports – ช่วยให้ผู้ใช้สามารถเชื่อมต่อกับ Serial Terminal สำหรับ TextMenu, CLI หรืออุปกรณ์ Serial เช่น Touch Screen และ Barcode Scanner
- รองรับ Hotkey Commands
- ไฟ LED กะพริบและเสียง Beep ช่วยในการค้นหาและระบุตำแหน่งอุปกรณ์
- Video Compression Level – ช่วยให้ผู้ใช้สามารถเพิ่มหรือลดคุณภาพวิดีโอ เพื่อปรับให้เหมาะสมกับ Bandwidth ของเครือข่าย
- รองรับการใช้งานร่วมกับ อุปกรณ์ KE ทั้งหมด
Security
- Dedicated LAN Port สำหรับการเชื่อมต่อ KE โดยตรง – สามารถแยกออกจากเครือข่ายองค์กร (Corporate Network) ได้
- Secure Data Transmission – ใช้การเข้ารหัส AES 128-bit เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และถอดรหัสข้อมูลที่ Receiver
- รองรับโปรโตคอล Transport Layer Security (TLS) ตามมาตรฐานอุตสาหกรรม
Virtual Media
- USB Storage Transmission Mode ช่วยเพิ่มประสิทธิภาพในการส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์ การติดตั้ง OS Patch การติดตั้งซอฟต์แวร์ และการทดสอบเพื่อวินิจฉัยระบบ
- รองรับ USB 2.0 DVD / CD Drive, USB Mass Storage Device, PC Hard Drive และ ISO Image
- รองรับ Smart Card / CAC Reader
ผังการต่อ
ข้อมูลจำเพาะ

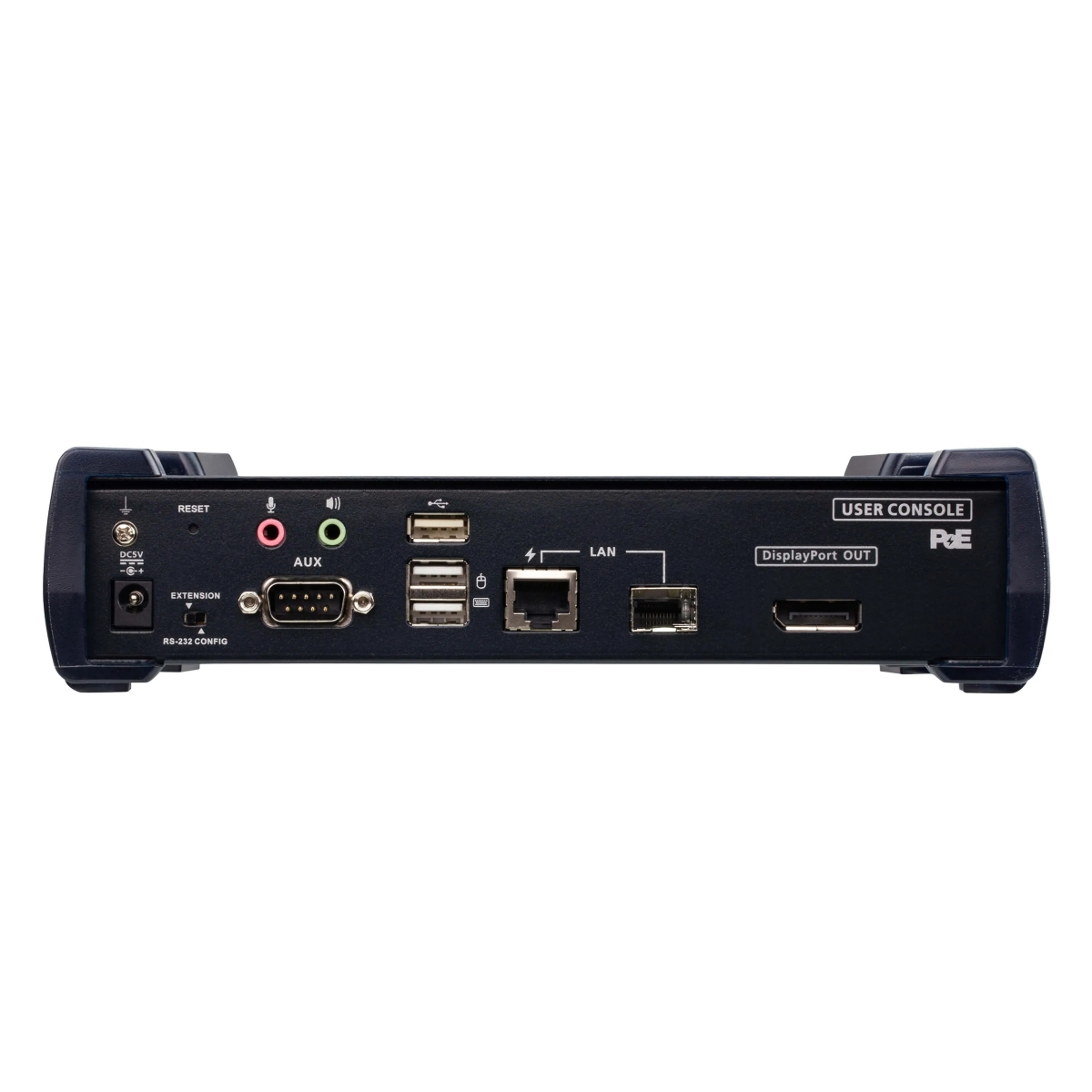

| Connectors | |
| USB Port | 2 x USB Type A Female (White) |
| Console Ports | 2 x USB Type A Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
| Power | 1 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black, PoE) 1 x SFP Slot |
| Switches | |

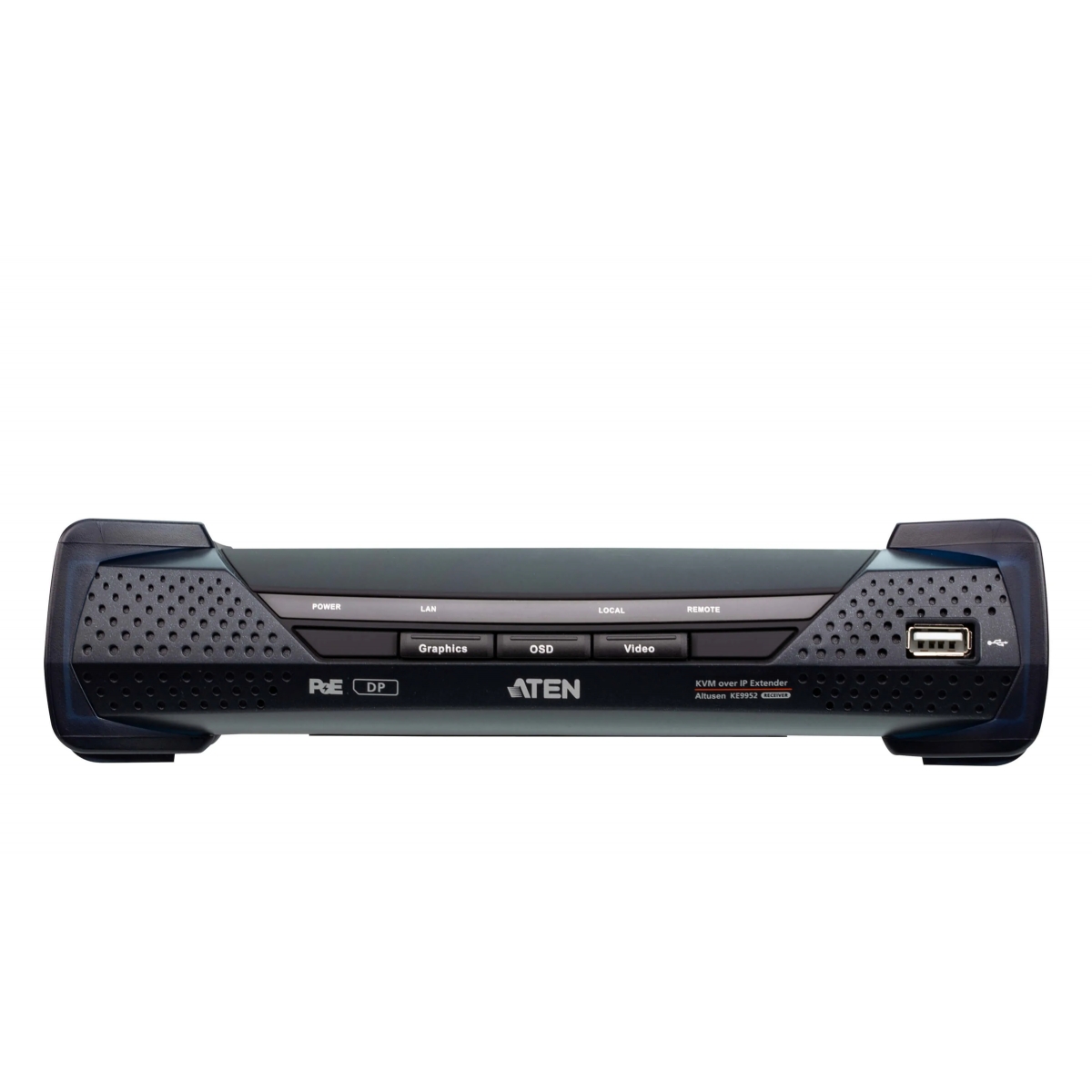

| OSD | 1 x Pushbutton |
| Video | 1 x Pushbutton |
| Graphics | 1 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | POE:10.04W:73BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 3840 x 2160 @ 30Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.27 kg ( 2.8 lb ) |
| Dimensions (L x W x H) | 22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.) |
| Note |
For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในแพ็คเกจ
- 1x KE9952R 4K DisplayPort Single Display KVM over IP Receiver with PoE
- 1x User Instructions
