HDMI Extender

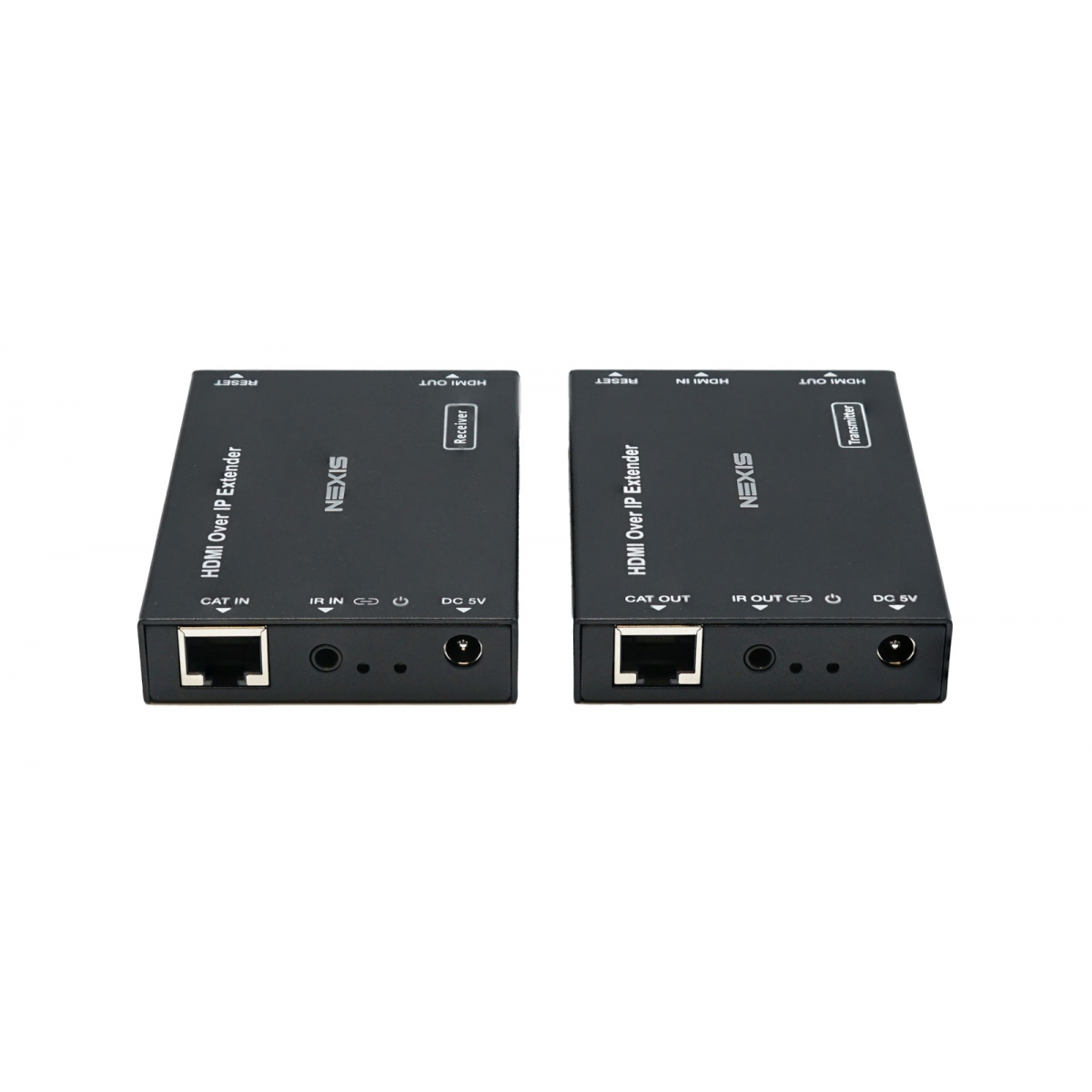

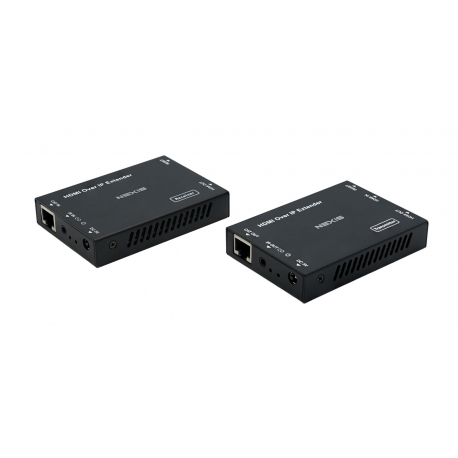

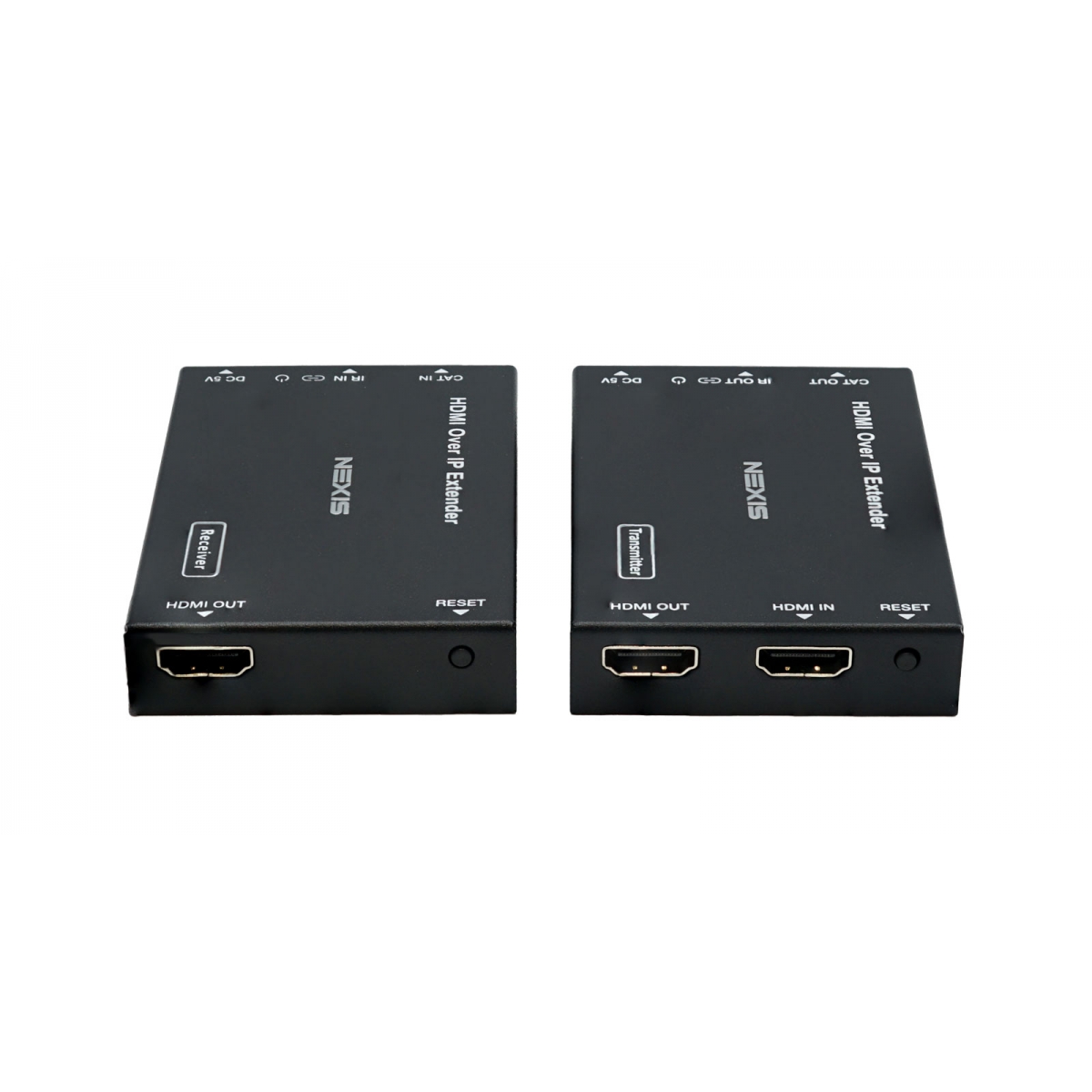

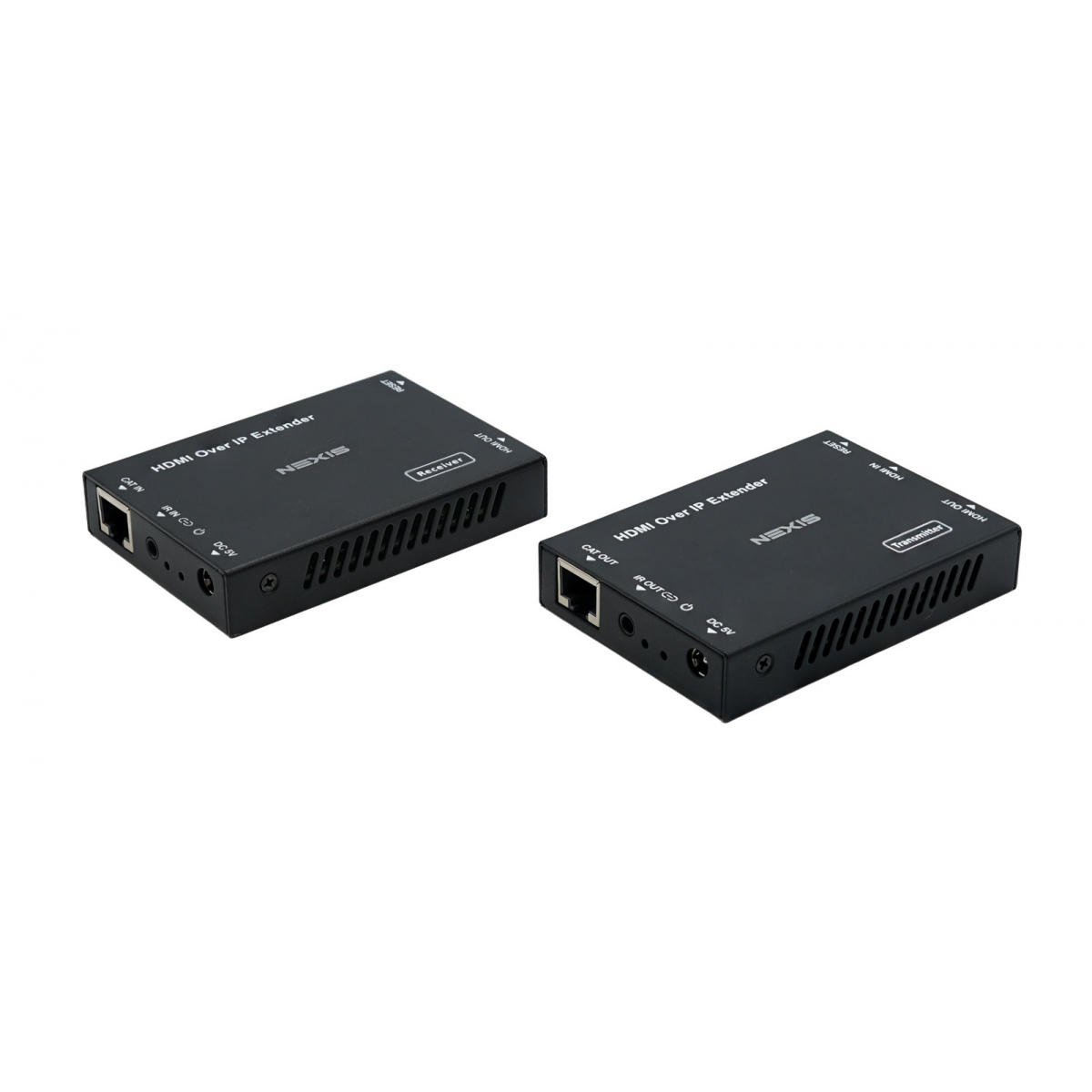

HDMI over IP Extender with Loop Out (150m)

รุ่น HET150L

อุปกรณ์ขยายสัญญาณ HDMI ผ่าน IP ระยะไกล 150 เมตร มีช่อง HDMI loop out รองรับความละเอียด 1920×1200@60Hz

รองรับ HDMI 1.3 และ HDCP 1.4
รองรับ bandwidth 6.75Gbps
รองรับความละเอียดสูงสุด 1920×1200@60Hz
รองรับการขยายสัญญาณได้ไกล 492ft / 150ม. ระหว่างตัว encoder และ decoder ผ่านสาย CAT5e/6 เส้นเดียว
รองรับ H.265 encoding / decoding
รองรับการใช้งานร่วมกับ IP swticher / router / hub
รองรับ one-way IR control signal transmission
ออกแบบมาให้มีขนาดเล็กง่ายต่อการติดตั้งใช้งาน
ผ่านการรับรองมาตรฐาน CE, FCC, RoHS

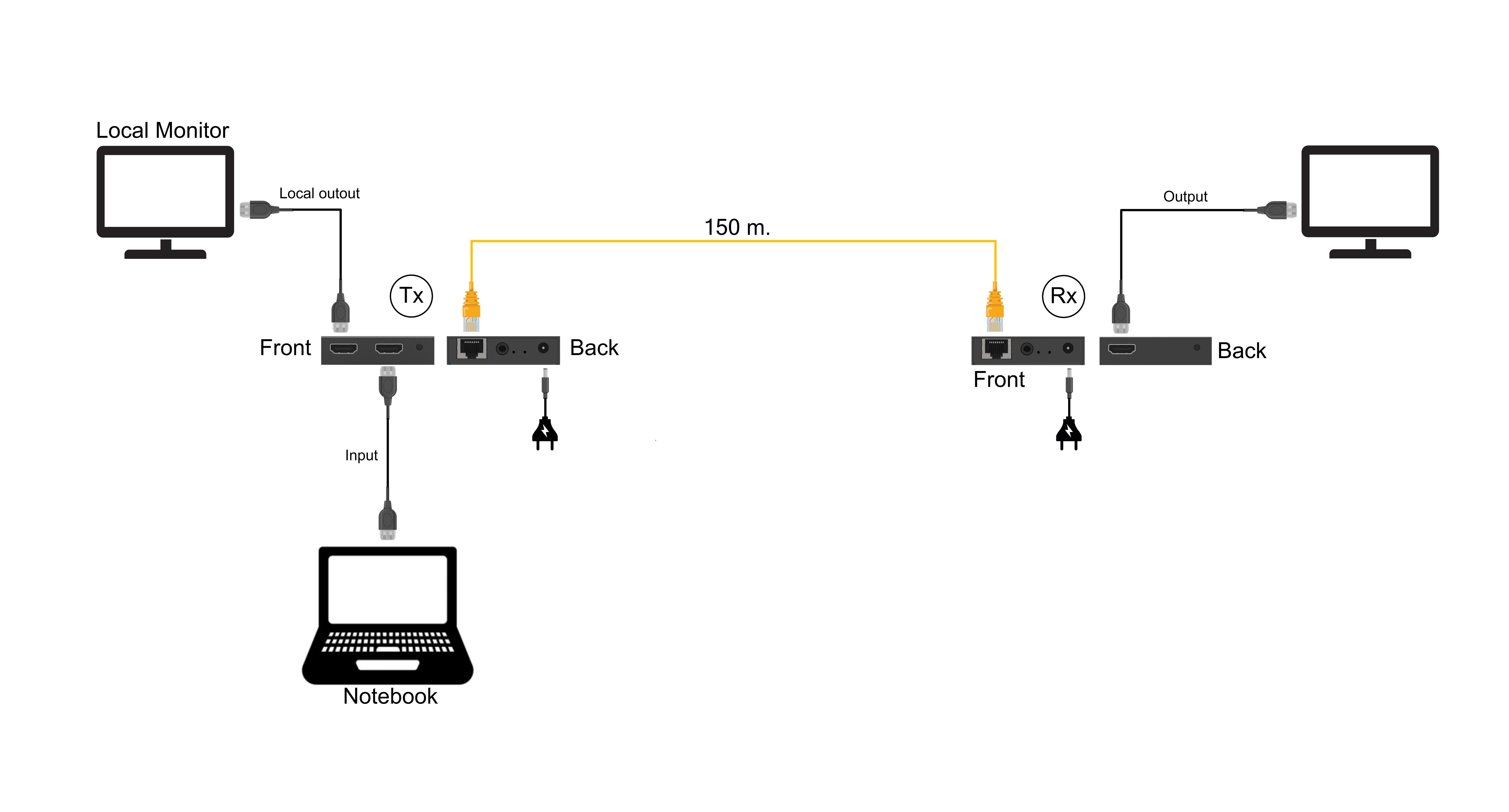

แบบ 1 ตัวส่ง กับ 1 ตัวรับ

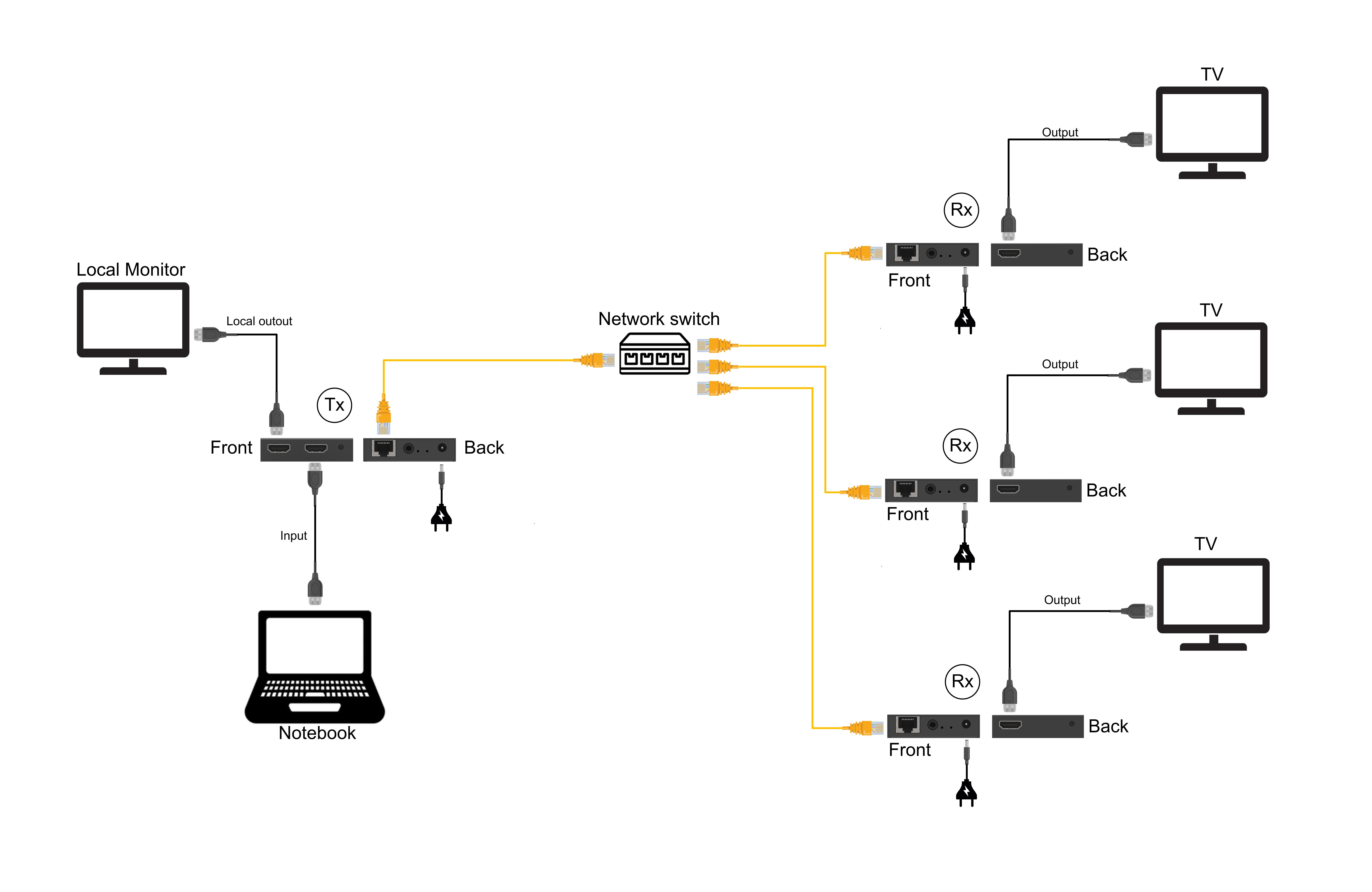

แบบ 1 ตัวส่ง กับ หลายตัวรับ ผ่าน NETWORK SWITCH

diagram HET150L_2.jpg

Technical
HDMI Compliance	HDMI 1.3
HDCP Compliance	HDCP1.4
Video Bandwidth	6.75 Gbps
Video Resolutions	640x480@60Hz~1920x1200@60Hz
IR Frequency	20Hz ~ 60KHz
Compression Technology	H.265
Request for Switcher /Router	Support IGMP, Support DHCP
Color Space	RGB, YCbCr 4:4:4, YCbCr 4:2:2
Color Depth	8bit
HDMI Audio Formats	LPCM 2.0CH, 32KHz, 44.1KHz, 48KHz
ESD Protection	Human body model—±8kV (air-gapdischarge) &±4kV(contact discharge)
Connections
Encoder	Input: 1×HDMI IN [Type A 19-pin female] Output: 1×HDMI OUT [Type A 19-pin female] 1×CAT OUT [RJ45 connector] Control:1×IR OUT [3.5mm Stereo Mini-jack]
Decoder	Input: 1×CAT IN [RJ45 connector] Output: 1×HDMI OUT [Type A 19-pin female] Control:1×IR IN [3.5mm Stereo Mini-jack]
Mechanical
Housing	Metal Enclosure
Color	Black
Dimensions	88mm (W) × 61.2mm (D) × 16.5mm (H)
Weight	Encoder: 158g, Decoder: 155g
Power Supply	Input: AC100 - 240V 50/60Hz, Output: DC 5V/1A (US/EU standard, CE/FCC/UL certified)
Power Consumption	Encoder: 2.55W, Decoder: 3.7W
Operation Temperature	-10°C ~ 50°C / 14°F ~ 122°F
Storage temperature	-20°C ~ 60°C / -4°F ~ 140°F
Relative Humidity	20-90% RH (nocondensation)
Resolution / Distance / CAT 5e/6 cable	1920x1200@60Hz / 150 meters
Resolution / Distance / HDMI IN / OUT	1920x1200@60Hz / 15 meters
