40m 8-Port 4K HDMI Cat6 Splitter with 8 RX unit
VS1828KIT
- ขยายและกระจายสัญญาณ HDMI เข้า 1 ออก 8 จอ ผ่านสาย CAT6 เส้นเดียวไกล 40 เมตร
- รองรับ 4K@30 Hz (4:4:4)
- รองรับ Power over Cable (PoC) จ่ายไฟจาก splitter ต้นทาง ไปยังตัวรับปลายทาง
- มี EDID switch สำหรับตั้งค่าการแสดงผลได้
ควรใช้สาย CAT6 600MHz ขึ้นไป ไม่รองรับการใช้ร่วมกับสาย CAT5/CAT5e
รับประกัน 3 ปีเต็ม
Spec sheetคุณสมบัติ
- ขยายและกระจายสัญญาณ HDMI เข้า 1 ออก 8 จอ ผ่านสาย CAT6 เส้นเดียวไกล 40 เมตร

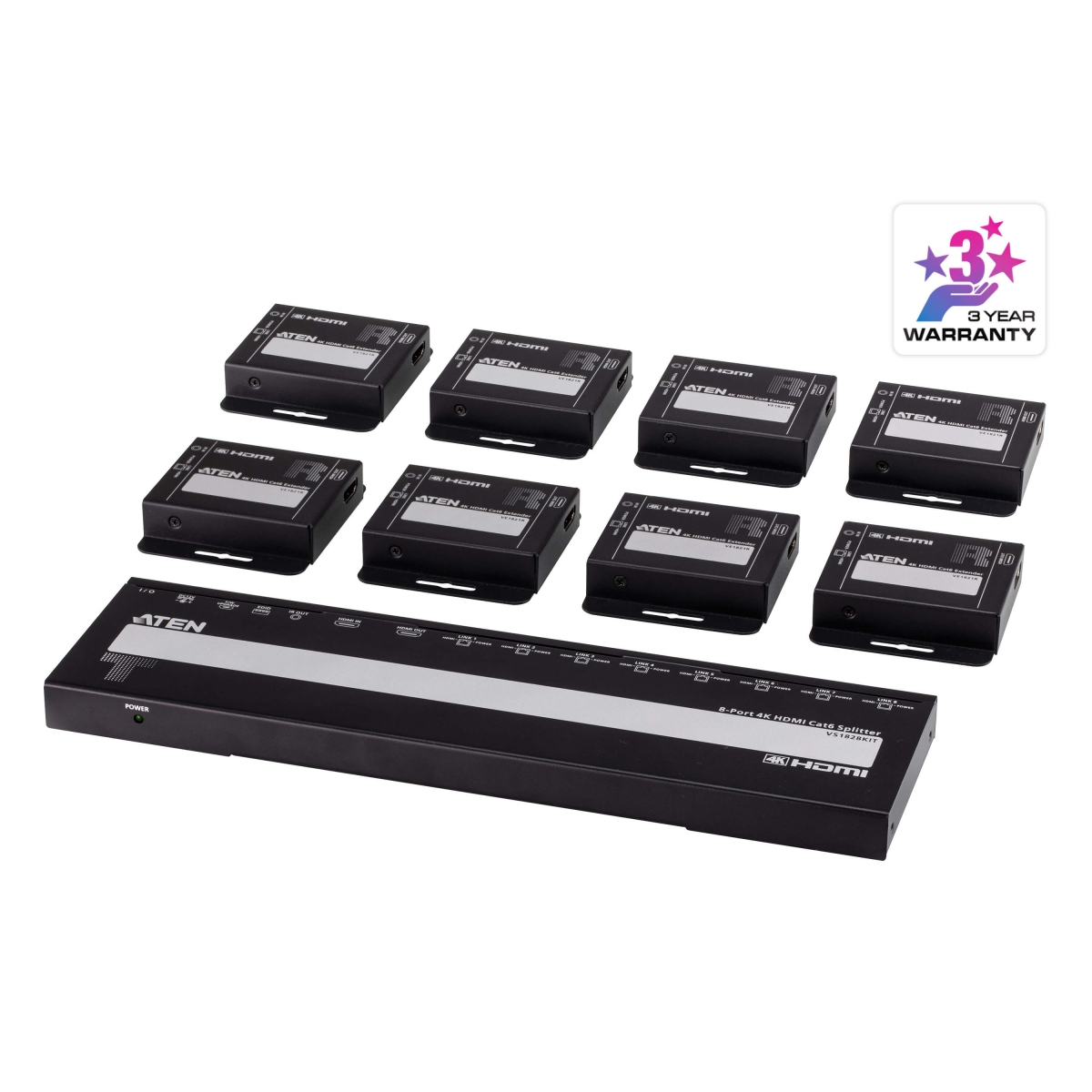

- ในชุดประกอบไปด้วย Splitter ที่ทำหน้าที่เป็นตัวส่ง 1 ตัว มาพร้อมตัวรับ 8 ตัว
- รองรับความละเอียดสูงสุด 4K @ 30 Hz (4:4:4)
- รองรับ lossless digital audio formats เช่น LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus & DTS-HD Master Audio
- รองรับ HDMI (3D, Deep Color, 4K); HDCP 1.4 compliant
- รองรับ Power over Cable (PoC) จ่ายไฟจาก splitter ต้นทาง ไปยังตัวรับปลายทาง
- มีช่อง HDMI local output port ที่ตัว splitter สำหรับต่อจอดูภาพต้นทาง หรือ ต่อพ่วงไปยังระบบภาพอื่น ๆ ได้
- รองรับการปรับตั้งค่า EDID switch บนตัว splitter สำหรับตั้งค่าความละเอียด และความเข้ากันได้ของระบบเสียง

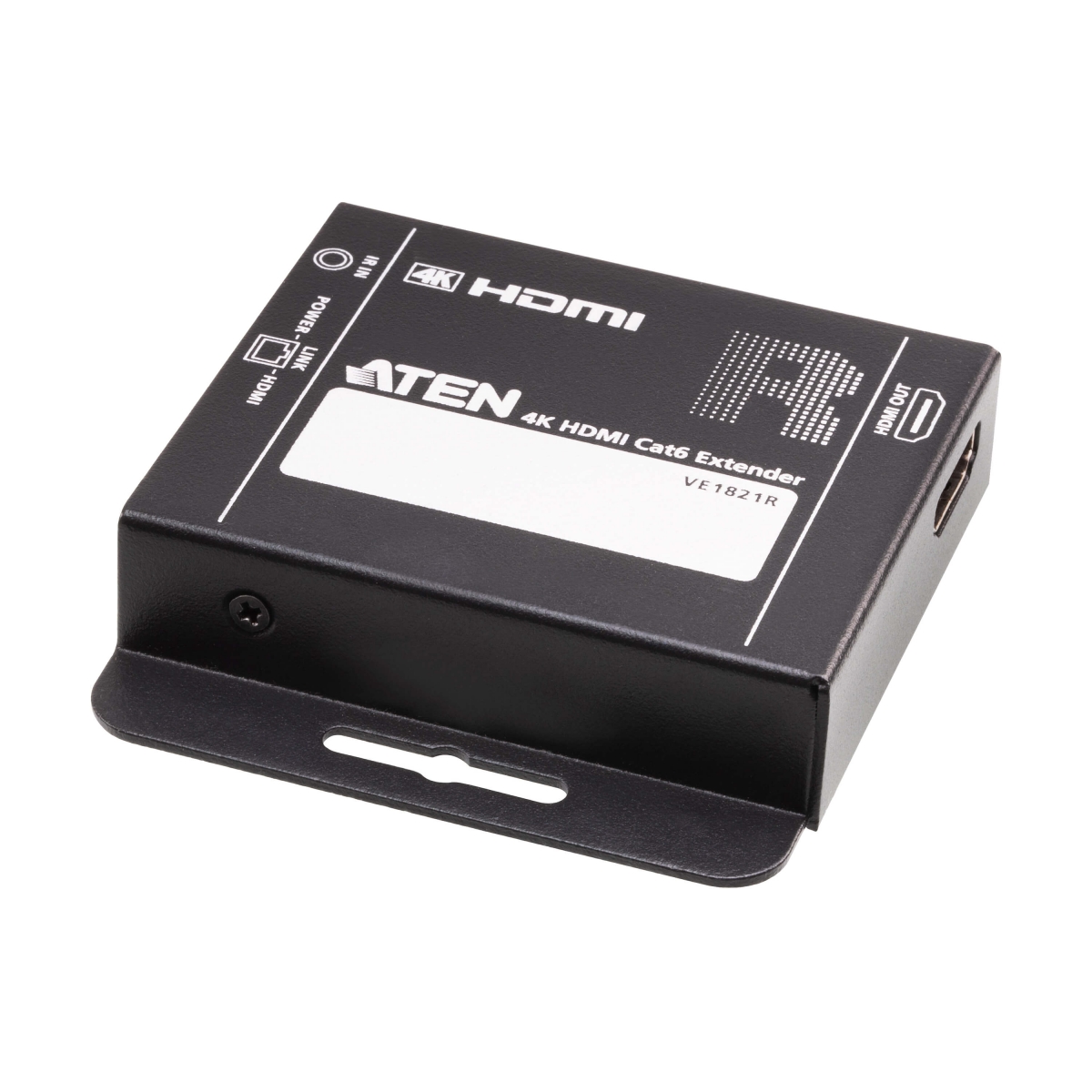

- VE1821R มีน้ำหนักเบา ขนาดเล็กกระทัดรัด ติดตั้งได้ง่ายมาพร้อม mounting kit
- One-way IR channel สำหรับขยายระยะรับสัญญาณ remote control ช่วยให้ใช้ IR Remote ได้จากปลายทาง
- มี 4KV/8KV ESD protection ในตัว
- Plug-and-play – ไม่จำเป็นต้องติดตั้ง Software ใด ๆ ใช้งานได้ทันที
ผังการต่อ
ข้อมูลจำเพาะ
| Function | VE1821R | VS1828T |
| Video Input | ||
| Interfaces | N/A | 1 x HDMI Type A Female (Black) |
| Impedance | N/A | 100 Ω |
| Max. Distance | N/A | 3 m |
| Video Output | ||
| Interfaces | 1 x HDMI Type A Female (Black) | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω | 100 Ω |
| Max. Distance | 3 m | 3 m |
| Video | ||
| Max. Data Rate | 10.2Gbps (3.4Gbps per lane) | 10.2Gbps (3.4Gbps per lane) |
| Max. Pixel Clock | 340 MHz | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible | HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible |
| Max. Resolutions / Distance | Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910) *4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) | Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910) *4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| Audio | ||
| Input | N/A | 1 x HDMI Type A Female (Black) |
| Output | 1 x HDMI Type A Female (Black) | 1 x HDMI Type A Female (Black) |
| Control | ||
| IR Channel | 1 x Mini Stereo Jack Female (Black); (NOTE 1) | 1 x Mini Stereo Jack Female (Black); (NOTE 1) |
| Connectors | ||

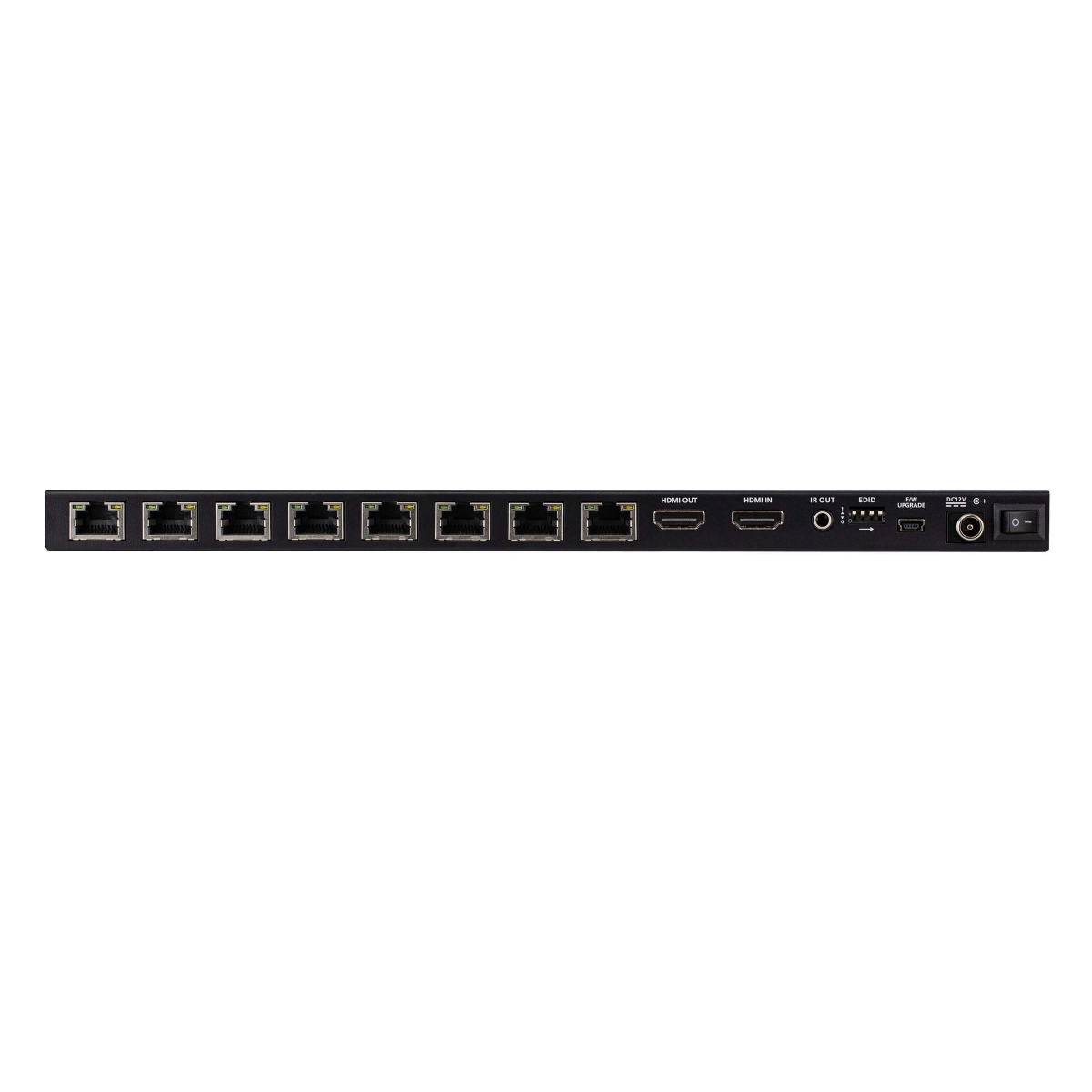

| Unit To Unit | 1 x RJ-45 Female | 8x RJ-45 Female |
| Power | 1 x RJ-45 Female (Power over Cable, power supply from VS1828T) | 1 x DC Jack (Black) with locking |
| Maintenance | N/A | Micro USB for F/W upgrade |
| Switches | ||
| Mode Switch | N/A | EDID Mode Selection |
| Power | N/A | Power ON/OFF |
| Power Consumption | 19.2WBTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. | 19.2WBTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | ||
| Operating Temperature | 0 - 40°C | 0 - 40°C |
| Storage Temperature | -20 - 60°C | -20 - 60°C |
| Humidity | 20 - 90% RH, Non-Condensing | 20 - 90% RH, Non-Condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.12 kg ( 0.28 lb ) | 0.56 kg ( 1.24 lb ) |
| Dimensions (L x W x H) with bracket | 7.95 x 6.80 x 1.65 cm (3.13 x 2.68 x 0.65 in.) | N/A (Housing comes without bracket) |
| Dimensions (L x W x H) without bracket | 5.75 x 6.80 x 1.65 cm (2.26 x 2.68 x 0.65 in.) | 29.50 x 8.20 x 1.80 cm (11.61 x 3.23 x 0.71 in.) |
| Note | NOTE 1: The IR channel of the receiver is a unidirectional bypass channel, transmitting data from receiver to transmitter. NOTE 2: The maximum power consumption assumes that all receivers in the package are installed. | NOTE 1: The IR channel of the receiver is a unidirectional bypass channel, transmitting data from receiver to transmitter. NOTE 2: The maximum power consumption assumes that all receivers in the package are installed. |
| Input Resolutions | 640x480 @ 60/67/72/75 Hz | 1080p 60 Hz |
| 720x400 @ 70 Hz | 480p 60 Hz (4:3)/(16:9) | |
| 1024x768 @ 60/70/75 Hz | 720p 60 Hz | |
| 1280x800 @ 60 Hz | 1080i 60 Hz | |
| 1280x1024 @ 60/75 Hz | 640x480 60Hz (4:3) | |
| 1400x1050 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1440x900 @ 60 Hz | 720p 50 Hz | |
| 1600x1200 @ 60 Hz | 1080i 50 Hz | |
| 1680x1050 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1920x1080 @ 60 Hz | 3840x2160p 24/25/30 Hz | |
| 1920x1200@ 60 Hz | 4096x2160p 24/25/30 Hz |
อุปกรณ์ในกล่อง

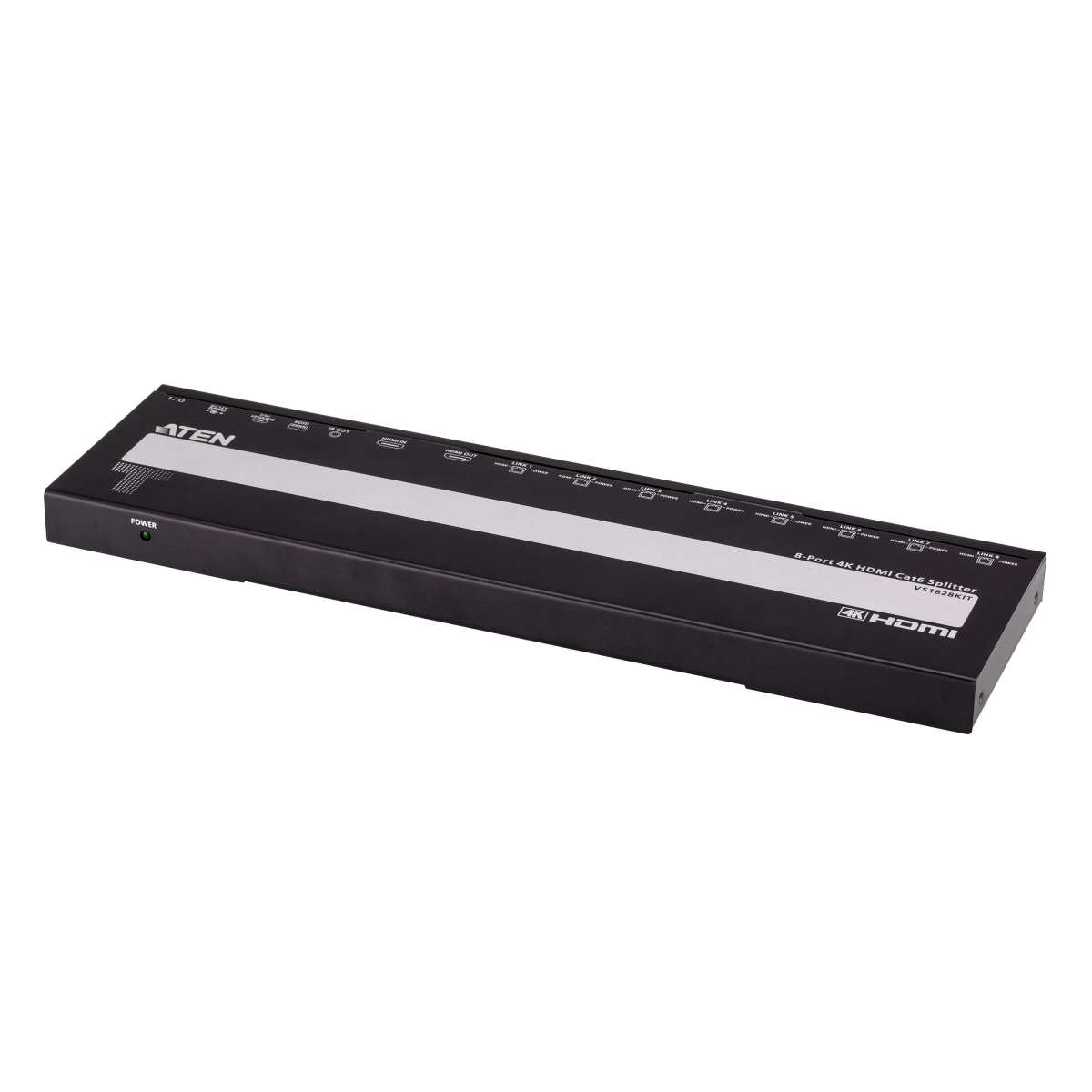

- 1 x VS1828T 8-Port 4K HDMI Cat 6 Splitter
- 8 x VE1821R 4K HDMI Cat 6 Receivers
- 1 x IR blaster cable
- 8 x IR receiver cables
- 1 x mounting kit
- 1 x power cord and power adapter
- 1 x user instructions
