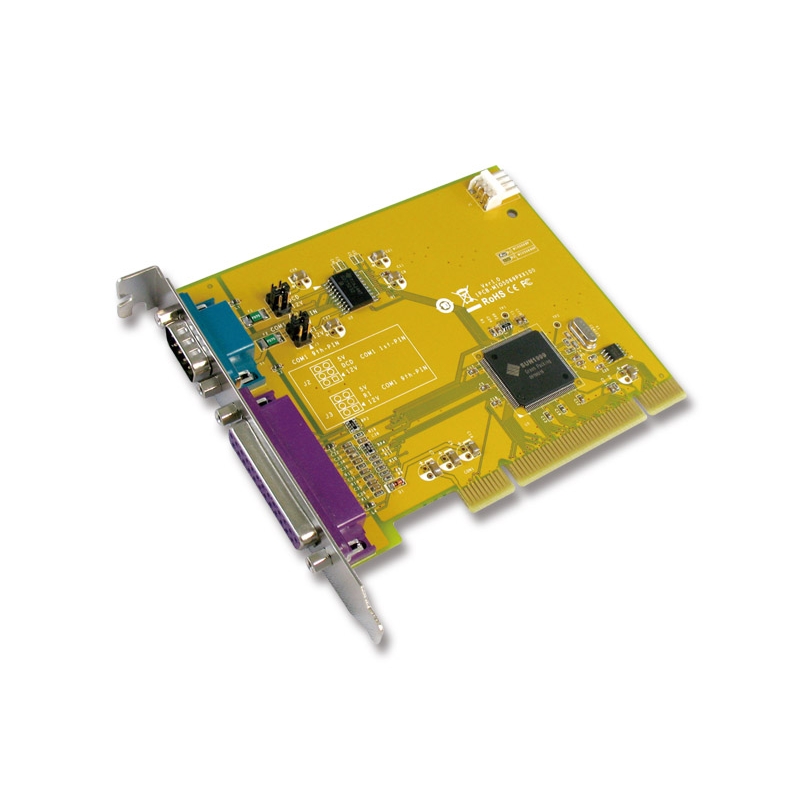

1-port RS-232 & 1-port Parallel Universal PCI Multi-I/O Board With Power Output over Serial

1-port RS-232 & 1-port Parallel Universal PCI Multi-I/O Board With Power Output over Serial

MIO5069P

SUNIX MIO5069P Multi I/O board, users can expand one RS-232 COM port and one IEEE1284 Parallel LPT port on their system, allowing them to use serial and parallel devices further.

รายละเอียดเพิ่มเติม

รับประกัน 3 ปีเต็ม


Serial Card ที่ได้รับมาตรฐานและรองรับ OS มากที่สุด


 Spec sheet

 Manual

The majority of today´s motherboard does not equip with any RS-232 or Parallel port. With SUNIX MIO5069P Multi I/O board, users can expand one RS-232 COM port and one IEEE1284 Parallel LPT port on their system, allowing them to use serial and parallel devices further. Besides this board supports +5 or +12VDC of power from each serial port via COM 1st and 9th pin output. It's convenient for users connecting serial devices without addition external power supply.

SUNIX MIO4069P is compatible with both 32/64-bit PCI architecture supporting 3.3 and 5V Bus, allowing this multi-port card to be installed in virtually any available PC and compatible with all major operating systems. Furthermore, SUNIX MIO4069P Multi-IO card supports majority of the OS on the market. We provide driver support for Microsoft Windows 32/64-bit platform, Linux, making it the best and most economical solution for commercial and industrial applications.

Features

  • Expands 1-port RS-232 COM and 1-port IEEE1284 LPT on system.
  • Universal PCI compatible with 64/32-bit PCI-X/PCI Bus and 3.3/5V connector key.
  • High reliability SUNIX SUN1989 16C950 compatible Multi-IO controller on-board.
  • Expands one RS-232 serial port with communication speed up to 115.2Kbps.
  • Provides RS-232 serial ports with +5 or +12 VDC power output via COM 1st or 9th pin.
  • On-chip hardware auto flow control to guarantee no data loss.
  • Built-in ±2KV ESD protection for all serial signals.
  • Support IEEE 1284-1994 parallel port standard
  • * ECP(Enhance Capacity Port) / EPP(Enhance Parallel Port)
  • * SPP(Standard Parallel Port) / BPP(Bi-direction Parallel Port)
  • Auto-switching between ECP/EPP/SPP/BPP modes without configuration.
  • Plug-n-Play, I/O address and IRQ assigned by system.
  • Certified by CE, FCC, RoHS, and Microsoft WHQL approval. ( ข้อมูลเพิ่มเติม)
  • Support Microsoft Windows, Linux, and DOS.


Specifications

Description

Product Description 1-port RS-232 & 1-port Parallel Universal PCI Multi-I/O Board With Power Output over Serial

General

Interface RS-232 and IEEE1284
Controller SUNIX SUN1989 (16C950 UART Compatible)
Bus Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1
IRQ & IO Assigned by System

Serial Communication

Interface RS-232
No. of Port 1-port
FIFO 128 byte (Hardware)
Signal TxD, RxD, RTS, CTS, DTR, DSR, GND, 5V/12V/ DCD, 5V/12V/RI
Baud rate 50 bps to 115.2 Kbps
Data bit 5,6,7,8
Stop bit 1,1.5,2
Parity None, Even, Odd, Space, Mark
Flow Control None, Xon/Xoff, RTS/CTS
Protection ±2KV ESD protection for each signal Human Body Model (HBM)
PCB connector DB9 Male

Parallel Communication

Interface IEEE1284
No. of Port 1-port
FIFO 16 byte (Hardware)
Signal SPP/ECP/EPP/BPP
Speed Maximum 1.8MBps
PCB connector DB25 Female

Driver Support

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64)
Windows Server 2003 / 2008 / 2012 / 2016 (X64)
Windows Embedded XP Embedded / POSReady 2009 / POSReady / Embedded System 2009
Linux Linux 2.x / 3.x / 4.x / 5.3
DOS DOS
*UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
*IBM OS/2 WARP 3/WARP 4
"*" marked as a project supported operating system. Please contact us if you have any further need.

Regulatory Approvals

Hardware CE, FCC, VCCI, BSMI
Software Microsoft WHQL Windows
• Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64)
• Windows Server: 2003 / 2008 / 2012 / 2016 (X64)

Environment

Operation Temperature 0 to 60°C (32 to 140°F)
Operation Humidity 5 to 95% RH
Storage Temperature -20 to 85°C (-4 to 185°F)

Dimension

PCB Dimension 120 x 100 mm
Bracket Standard 121 mm
Bracket Space 1

Note:
* Do not support LPT Key Locker Parallel device.
* LPT port does not support legacy 278/378 ISA address under Windows nor Linux operation systems, but only DOS mode.
* ECP / EPP / SPP / BPP modes work under Windows, and Linux driver only supports SPP mode.

Download Driver

Driver SUN1999Driver V9.2.2.0(WHQL) icon_download.jpg
Version V9.2.2.0
Update 2021-01-05 09:27:46
Size 9.4MB
OS
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise 2019 LTSC 32/64 bit
Windows 10 Enterprise 2016 LTSB 32/64 bit
Windows 10 S 32/64 bit
