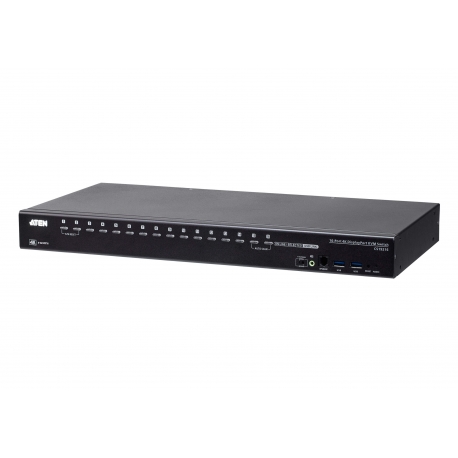

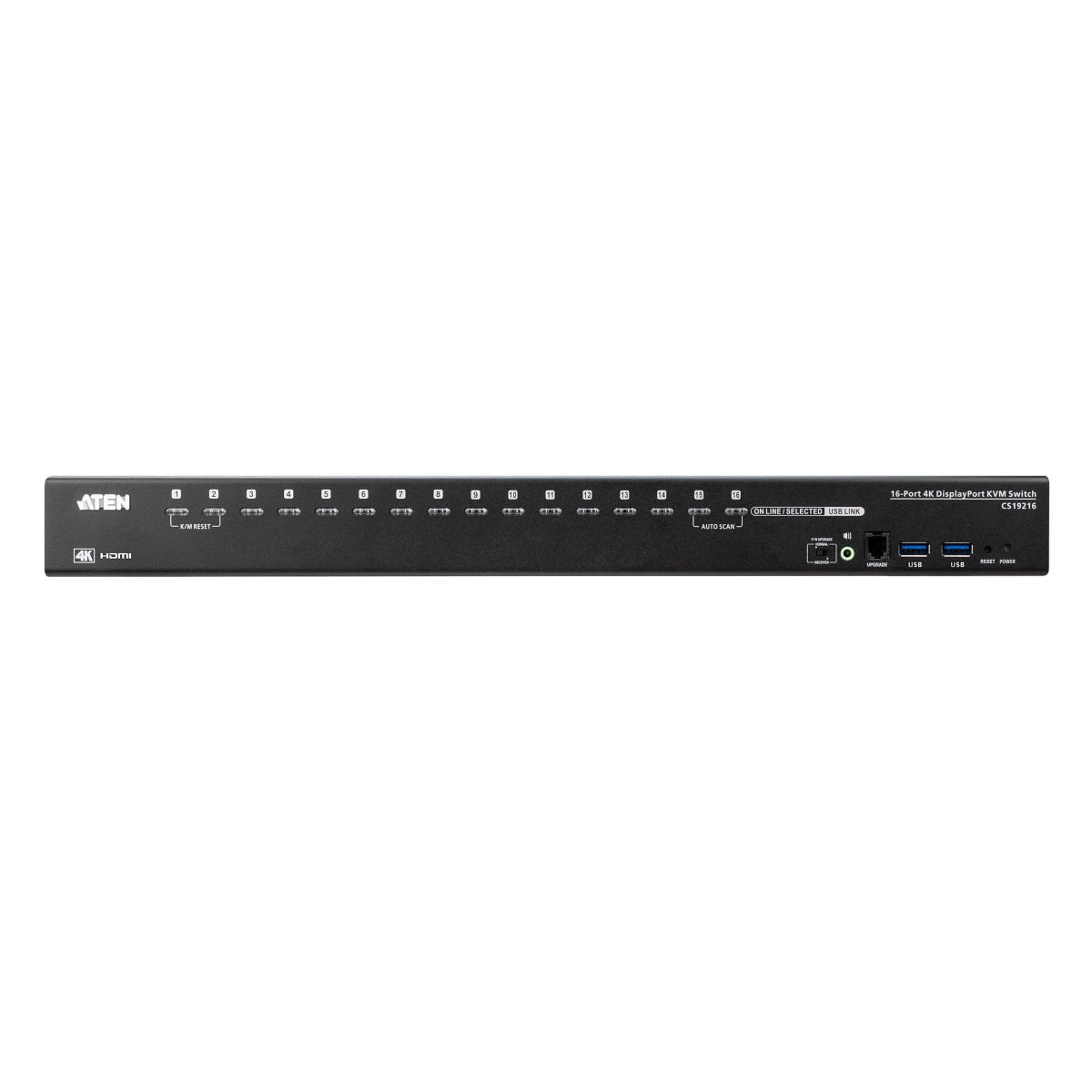

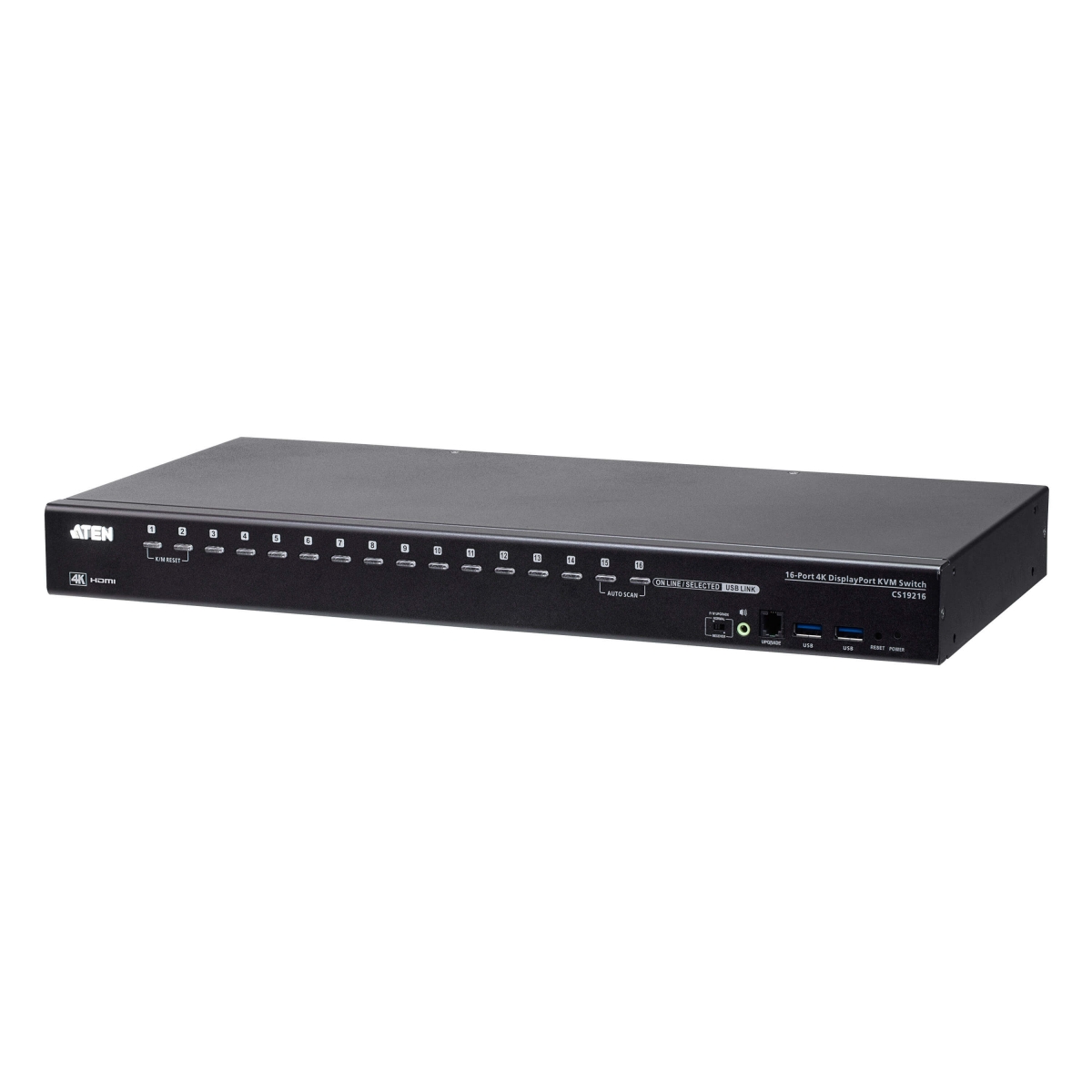

16-Port USB 3.0 4K DisplayPort KVM Switch
CS19216
- รองรับสูงสุด 4K DCI (4096 x 2160 @ 60Hz) และมี ฮับ USB 3.1 Gen 1 แบบ 2 พอร์ต ในตัว พร้อมอัตราการถ่ายโอนข้อมูล SuperSpeed ที่ 5 Gbps
- สามารถเชื่อมต่อแบบ Cascade ได้สองระดับ: ควบคุมคอมพิวเตอร์ได้สูงสุดถึง 256 เครื่อง
- คุณสมบัติ Multi-Display: สามารถต่อพ่วงเครื่อง CS19216 ได้สูงสุด 8 เครื่อง และแสดงผลวิดีโอจากสูงสุด 8 จอมอนิเตอร์ (แสดงผลแบบคู่ / สามจอ / สี่จอ / หลายจอ)
รับประกัน 3 ปีเต็ม
Spec sheet
การดูแลระบบไอทีให้มีประสิทธิภาพเป็นสิ่งสำคัญอย่างยิ่งต่อการดำเนินธุรกิจและบริการต่างๆ ด้วยสภาพการทำงานแบบ New Normal ทำให้การรักษาระบบไอทีให้ทำงานได้ตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์โดยไม่มีสะดุด และยังคงความสามารถในการแข่งขันได้นั้น ถือเป็นภารกิจที่สำคัญกว่าที่เคย
ในขณะที่ปริมาณข้อมูลเพิ่มขึ้นอย่างก้าวกระโดดในช่วงหลายปีที่ผ่านมา การเพิ่มประสิทธิภาพการดำเนินงานยังคงเป็นหัวใจสำคัญสำหรับผู้ดูแลศูนย์ข้อมูลและห้องเซิร์ฟเวอร์ พวกเขาพยายามปรับปรุงกระบวนการทำงานประจำวันให้เป็นระบบอัตโนมัติ เช่น การป้อนข้อมูล การทดสอบคุณสมบัติ การอัปเดต BIOS การอัปเดตระบบ และอื่นๆ อีกมากมาย
CS19216 มาพร้อมกับคุณสมบัติเด่น ได้แก่ คุณภาพวิดีโอ 4K ที่เหนือกว่า, ความคล่องตัวในการใช้อุปกรณ์ต่อพ่วง USB 3.0, และการติดตั้งบนชั้นวางที่ประหยัดพื้นที่ ช่วยให้สามารถควบคุมคอมพิวเตอร์ได้สูงสุดถึง 16 เครื่องผ่านคอนโซลเดียว ทำให้วิศวกรไอทีสามารถเร่งการทำงานของระบบได้โดยการตั้งค่าหลายเครื่องพร้อมกัน แทนที่จะต้องทำทีละเครื่อง
งานที่ต้องทำซ้ำๆ หรือขั้นตอนการทำงานแบบเดิมๆ สามารถทำซ้ำและส่งไปยังคอมพิวเตอร์หลายเครื่องได้ในเวลาเพียงไม่กี่วินาที ซึ่งช่วย ลดเวลา, พื้นที่ และค่าใช้จ่าย ขณะเดียวกันก็ช่วยเพิ่มประสิทธิภาพการทำงานขององค์กรให้แข็งแกร่งขึ้น
ประสิทธิภาพการแสดงผล 4K DCI ที่ยอดเยี่ยม
ด้วยการเชื่อมต่อกับคอมพิวเตอร์ที่รองรับ HDMI หรือ DisplayPort ทำให้ 4K USB 3.0 Rack KVM Switch series สามารถยกระดับการทำงานบนเดสก์ท็อปของคอนโซลได้อย่างง่ายดาย ด้วยคุณภาพการแสดงผลที่ยอดเยี่ยมสูงสุดถึง 4K DCI (4096 x 2160 @ 60 Hz) ภาพที่มีความละเอียดสูงจากแหล่งวิดีโอต่างๆ จะถูกแสดงผลอย่างแม่นยำเพื่อการวิเคราะห์ที่ดีขึ้น
เทคโนโลยี Video DynaSync™
โลยี Video DynaSync™ ซึ่งเป็นสิทธิบัตรของ ATEN ทำให้ Rack KVM Switches มอบประสบการณ์การรับชมที่ราบรื่นโดยรักษาการตั้งค่าวิดีโอที่เหมาะสมที่สุดสำหรับทุกระบบปฏิบัติการเมื่อสลับพอร์ต ช่วยให้การสลับระหว่างระบบรวดเร็วยิ่งขึ้นและเปิดเครื่องได้อย่างต่อเนื่อง โดยยังช่วยขจัดปัญหาการแสดงผลขณะบูตเครื่องด้วย
ด้วยเทคโน
โหมด Broadcast ช่วยให้การตั้งค่าทำได้อย่างรวดเร็ว
โหมด Broadcast ที่ใช้งานง่ายและมีประสิทธิภาพนี้สามารถเรียกใช้งานได้ผ่าน OSD (On-Screen Display) หรือคำสั่งแบบอนุกรม เพื่อให้สามารถทำงานหรือออกคำสั่งเดียวกันพร้อมกันบนคอมพิวเตอร์ที่เชื่อมต่อทั้งหมด แม้ว่าจะต่างระบบปฏิบัติการกันก็ตาม เช่น การติดตั้งและอัปเกรดซอฟต์แวร์, การทดสอบฟังก์ชัน, การอัปเดต BIOS, การปิดระบบพร้อมกันทั้งเครือข่าย และอื่นๆ อีกมากมาย ทำให้การจัดการเซิร์ฟเวอร์เป็นเรื่องง่ายและไม่ยุ่งยาก

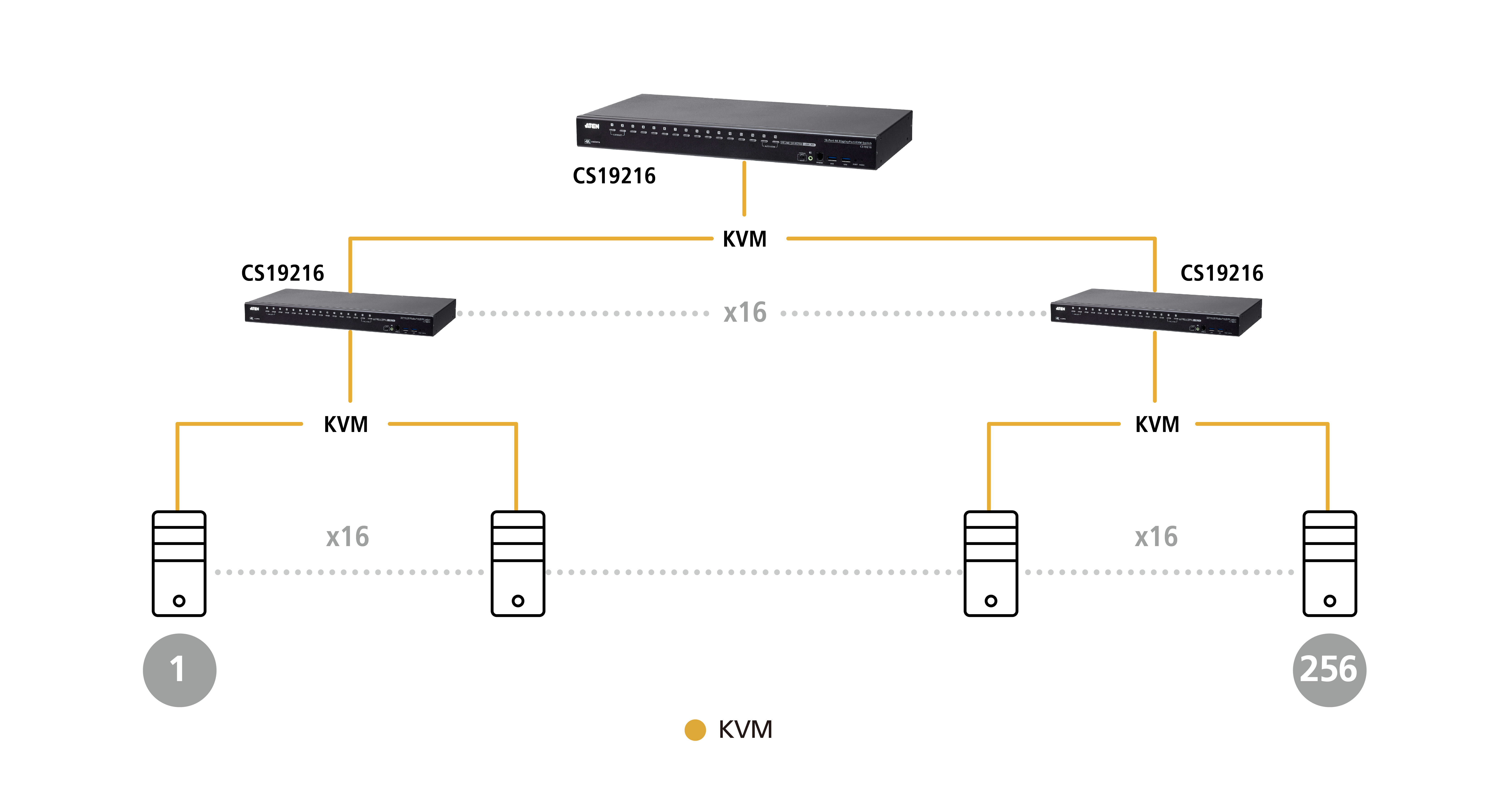

การเชื่อมต่อแบบอนุกรม (Cascadability) เพื่อเพิ่มประสิทธิภาพในการจัดการเซิร์ฟเวอร์
สามารถเพิ่มจำนวนคอมพิวเตอร์ที่เชื่อมต่อได้สูงสุดถึง 256 เครื่อง โดยการเชื่อมต่อ CS19216 เข้าด้วยกันในระดับที่ 1 และ CS19216 ในระดับที่ 2 ซึ่งช่วยให้มีพื้นที่และความยืดหยุ่นสำหรับการขยายเครือข่ายได้ตามต้องการ
การตั้งค่า Multi-Display ที่ยืดหยุ่นเพื่อรองรับ Live Feeds
เมื่อคุณต้องการดูข้อมูลที่ซับซ้อนจำนวนมากในเวลาเดียวกัน หรือจำเป็นต้องตรวจสอบข้อมูลเชิงลึกเพื่อวิเคราะห์ สามารถเชื่อมต่อ Rack KVM Switches ได้สูงสุดถึง 8 เครื่อง เพื่อตั้งค่าแบบหลายจอภาพ (เช่น แบบสองจอ / สามจอ / สี่จอ) ช่วยให้แสดงผล Live Feeds จากคอมพิวเตอร์หลายเครื่องบนเดสก์ท็อปของคอนโซลได้
อัตราการถ่ายโอนข้อมูลที่ยอดเยี่ยมเพื่อการแบ่งปันอุปกรณ์ต่อพ่วงที่รวดเร็ว
ฮับ USB 3.1 Gen 1 แบบ 2 พอร์ตที่ติดตั้งมาในเครื่องรองรับการเชื่อมต่อแบบ plug-n-play กับอุปกรณ์ต่อพ่วงสองตัว (เช่น เครื่องพิมพ์, สแกนเนอร์, แฟลชไดรฟ์ เป็นต้น) เพื่อการส่งข้อมูลความเร็วสูงด้วยอัตราการถ่ายโอนสูงสุดถึง 5 Gbps ทำให้การทำงานบนคอนโซลเดสก์ท็อปเป็นไปอย่างคล่องตัวและมีประสิทธิภาพ
วิธีการสลับพอร์ตที่ยืดหยุ่นเพื่อเพิ่มประสิทธิภาพการทำงาน
การสลับพอร์ตเป็นเรื่องง่ายและสะดวกสบาย เพียงแค่กดปุ่มที่แผงด้านหน้า, กดปุ่มลัด (hotkeys) ที่รองรับ, ใช้ OSD (On-Screen Display) หรือใช้คำสั่ง RS-232 ซึ่งคุณสามารถเลือกวิธีที่เหมาะสมที่สุดสำหรับคุณได้
การติดตั้งบนแร็คแบบ 2-in-1U ที่ประหยัดพื้นที่
ชุดติดตั้ง ATEN แบบ 2-in-1U (รุ่น 2K-0001 / 2K-0002) ช่วยให้สามารถติดตั้ง ATEN Rack KVM Switch และ ATEN Ultra Short Depth LCD Console ไว้ในพื้นที่แร็คขนาด 1U ได้ ทำให้การติดตั้งบนแร็คมีประสิทธิภาพและประหยัดพื้นที่ได้สูงสุด
คุณสมบัติ
- คอนโซล USB หนึ่งชุดควบคุมคอมพิวเตอร์ได้สูงสุด 16 เครื่อง: พร้อมพอร์ต DisplayPort และอุปกรณ์ต่อพ่วง USB 3.0 เพิ่มเติมอีก 2 ตัว
- เชื่อมต่อแบบอนุกรมได้สองระดับ: ควบคุมคอมพิวเตอร์ได้สูงสุด 256 เครื่อง
- คุณสมบัติ Multi-Display: สามารถต่อพ่วง CS19216 ได้สูงสุด 8 เครื่อง เพื่อแสดงผลวิดีโอจากสูงสุด 8 จอภาพ (แสดงผลแบบคู่ / สามจอ / สี่จอ / หลายจอ)
- Video DynaSync™: เทคโนโลยีเอกสิทธิ์เฉพาะของ ATEN ที่ช่วยแก้ปัญหาการแสดงผลขณะบูตเครื่องและปรับความละเอียดให้เหมาะสมเมื่อสลับระหว่างแหล่งสัญญาณต่างๆ
- EDID Expert™: เลือกโหมด EDID ที่เหมาะสมที่สุดเพื่อการเปิดเครื่องที่ราบรื่นและคุณภาพการแสดงผลสูงสุด
- รองรับเอาต์พุตวิดีโอ DisplayPort หรือ HDMI: ช่วยให้คุณเลือกเอาต์พุตวิดีโอที่เหมาะสมและปรับใช้คอนโซลได้อย่างยืดหยุ่น
- คุณภาพวิดีโอที่เหนือกว่า: รองรับสูงสุดถึง 4K DCI (4096 x 2160 @ 60Hz)
- มีฮับ USB 3.1 Gen 1 แบบ 2 พอร์ตในตัว: พร้อมอัตราการถ่ายโอนข้อมูล SuperSpeed ที่ 5 Gbps
- รองรับระบบเสียง (Audio enabled): ให้เสียงเบสเต็มรูปแบบเพื่อประสบการณ์ที่สมบูรณ์แบบสำหรับเสียงสเตอริโอ 2.1 แชนเนล
- รองรับ HD audio
- การเลือกคอมพิวเตอร์: สามารถทำได้ผ่านปุ่มกด, hotkey, OSD และคำสั่ง RS-232
- การสลับ KVM และอุปกรณ์ต่อพ่วง USB อย่างอิสระ: (รองรับเฉพาะในโหมดจำลองเมาส์)
- การตรวจสอบสิทธิ์ด้วยรหัสผ่านสองระดับ (ผู้ดูแลระบบ/ผู้ใช้): เพื่อการป้องกันความปลอดภัยที่เพิ่มขึ้น
- โหมด Broadcast: สามารถสั่งการพร้อมกันบนคอมพิวเตอร์ที่เลือกทั้งหมดได้ เช่น การติดตั้งและอัปเกรดซอฟต์แวร์, การปิดระบบพร้อมกันทั่วทั้งระบบ เป็นต้น
- โหมด Auto Scan: สำหรับการตรวจสอบคอมพิวเตอร์ทั้งหมด
- คุณสมบัติการจำลอง/ข้ามพอร์ตเมาส์คอนโซล: รองรับไดรเวอร์เมาส์ส่วนใหญ่และเมาส์มัลติฟังก์ชัน
- การแมปคีย์บอร์ดหลายภาษา: รองรับภาษาอังกฤษ (สหรัฐฯ), อังกฤษ (สหราชอาณาจักร), เยอรมัน (GER.), เยอรมัน (SWISS), ฝรั่งเศส, ฮังการี, อิตาลี, ญี่ปุ่น, เกาหลี, รัสเซีย, สเปน, สวีเดน, จีนตัวเต็ม และจีนตัวย่อ
- รองรับและจำลองคีย์บอร์ด Mac/Sun: (ปุ่มคีย์บอร์ด PC จะจำลองคีย์บอร์ด Mac/Sun ส่วนคีย์บอร์ด Mac/Sun จะทำงานได้กับคอมพิวเตอร์ของตัวเองเท่านั้น)
- รองรับ Hot-Plugging: สามารถเสียบและถอดอุปกรณ์ได้ขณะที่เครื่องยังทำงานอยู่
- รองรับมาตรฐาน: DisplayPort 1.2 และ HDCP 2.2
- รองรับหลายแพลตฟอร์ม: Windows, Linux, Mac และ Sun
- สามารถอัปเกรดเฟิร์มแวร์ได้
- รองรับคีย์บอร์ดและเมาส์แบบมัลติมีเดียและไร้สาย
หมายเหตุ
- สามารถเชื่อมต่อแบบอนุกรม (cascading) ระหว่างรุ่น CS19208 และ CS19216 ได้
- เสียง HD audio ที่ส่งผ่านช่องสัญญาณ HDMI และ DisplayPort ไม่สามารถสลับได้โดยอิสระ
- การสลับแบบอิสระ (Independent switching) รองรับเฉพาะในโหมดจำลองเมาส์ (mouse emulation mode) เท่านั้น
- ปุ่มบนคีย์บอร์ด PC จะจำลองการทำงานของคีย์บอร์ด Mac/Sun ในขณะที่คีย์บอร์ด Mac/Sun จะใช้งานได้กับคอมพิวเตอร์ของตัวเองเท่านั้น

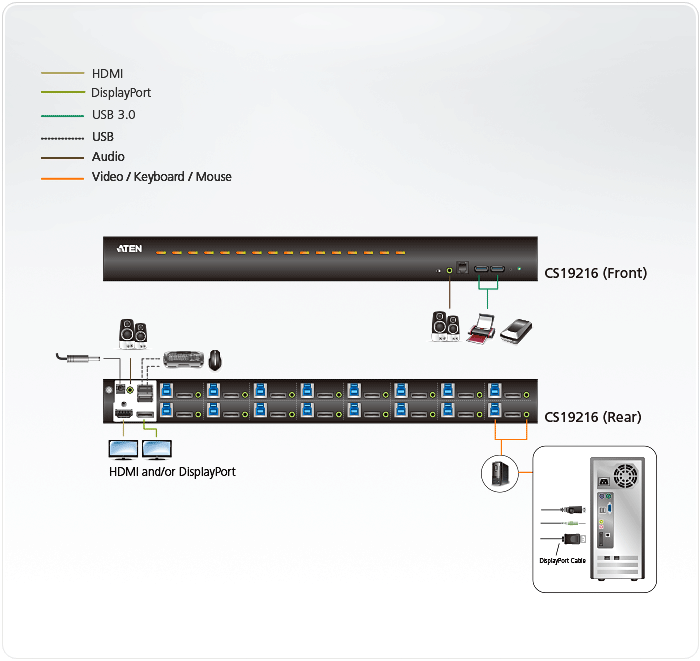

ผังการเชื่อมต่อ
ข้อมูลจำเพาะ
| Computer Connections | |
| Direct | 16 |
| Maximum | 256 (via Cascade) |
| Port Selection | OSD, Hotkey, Pushbutton, RS-232Commands |
| Connectors | |
| Console Ports | 1 x DisplayPort Female 1 x HDMI Female (Black) 2 x USB Type A Female 2 x 3.5mm Audio Jack Female (Green; 1 x front, 1 x rear) |

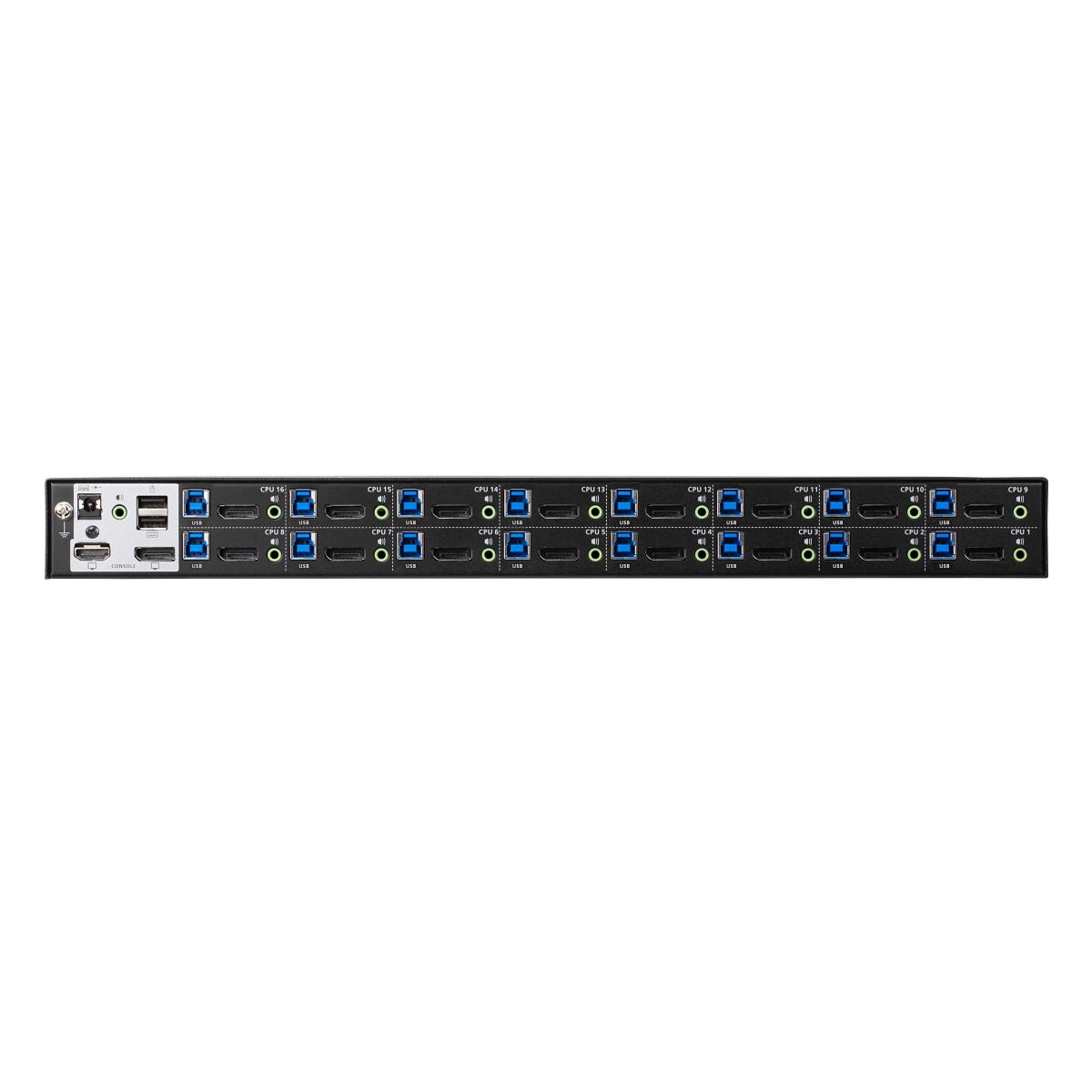

| KVM Ports | 16 x DisplayPort Female 16 x USB3.1 Gen1 Type B Female (Blue) 16 x 3.5mm Audio Jack Female (Green) |
| Firmware Upgrade | 1 x RJ11 Female (Black) |
| Power | 1 x DC Jack |
| USB Hub | 2 x USB3.1 Gen1 Type A Female (Blue; 2 x front) |
| Switches | |
| Port Selection | 16 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Firmware Upgrade Recovery | 1 x Slide Switch |
| LEDs | |
| On Line /Selected | 16 (Orange) |
| Power | 1 (Green) |
| USB Link | 16 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Video | DisplayPort: 4096 x 2160 @ 60Hz; HDMI: 4096 x 2160 @ 60Hz |
| Scan Interval | 0 – 255 seconds (default: 5 secs.) |
| Power Consumption | DC12V:26.66W:175BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Environmental | |
| Operating Temperature | 0 – 40°C |
| Storage Temperature | -20 – 60°C |
| Humidity | 0 – 80% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 3.54 kg ( 7.8 lb ) |
| Dimensions (L x W x H) | 43.24 x 21.43 x 4.40 cm (17.02 x 8.44 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x CS19216 16-Port USB 3.0 4K DisplayPort KVM Switch with Rack Mounting Kit
- 2x DisplayPort 1.4 Cables
- 2x USB 3.0 Cables
- 2x Audio Cables
- 1x Firmware Upgrade Cable
- 1x Foot Pad Set (4 pcs)
- 1x Power Adapter
- 1x User Instructions
