คุณสมบัติ

• รองรับ HDMI 2.0b, HDCP 2.2 และ HDCP 1.x
• รองรับ video bandwidth 18Gbps
• ช่อง Input และ output รองรับความละเอียดสูงสุด 4K@60Hz
• รองรับ LPCM, AC3, DD+, DTS, DTS-HD, up to 7.1 audio channel
• รองรับการสลับสัญญาณภาพแบบ Seamless switch* ระหว่าง input และรวมทุกช่องสัญญาณให้แสดงภาพออกใน 1 หน้าจอด้วยความละเอียด UHD
• รองรับโหมดแสดงภาพสูงสุด 8 display modes: SINGLE, PIP, PBP (1), PBP (2), Triple (1), Triple (2), Quad (1), Quad (2)
• รองรับ mode Seamless switching input full screen บน 1 หน้าจอ
• รองรับ mode Fast switching สำหรับแสดงภาพแบบ multiview บน 1หน้าจอ
• รองรับ Auto switch - หากแสดงภาพจากแหล่งใดอยู่ แล้วมีการปิดแหล่งสัญญาณนั้น สัญญาณจะถูกสลับไปยังแหล่งสัญญาณที่เปิดอยู่ถัดไปให้อัตโนมัติ (เฉพาะเมื่อใช้งานโหมดภาพเต็มจอเท่านั้น)
• รองรับการแยกสัญญาณเสียง Audio de-embedding ผ่านช่อง analog และช่อง optical fiber
• รองรับการปรับระดับเสียงและเลือกใช้งานสัญญาณเสียง
• มี OSD เมนู สำหรับตั้งค่าอุปกรณ์
• รองรับ EDID management
• รองรับการควบคุมอุปกรณ์ผ่าน ปุ่มหน้าเครื่อง, IR remote, RS-232 commands
• อุปกรณ์มีขนาดเล็กง่ายต่อการติดตั้งใช้งาน

หมายเหตุ

* Seamless switch ใช้ได้เฉพาะ เมื่อสลับภาพ ในโหมดการแสดงผลแบบเต็มจอเท่านั้น

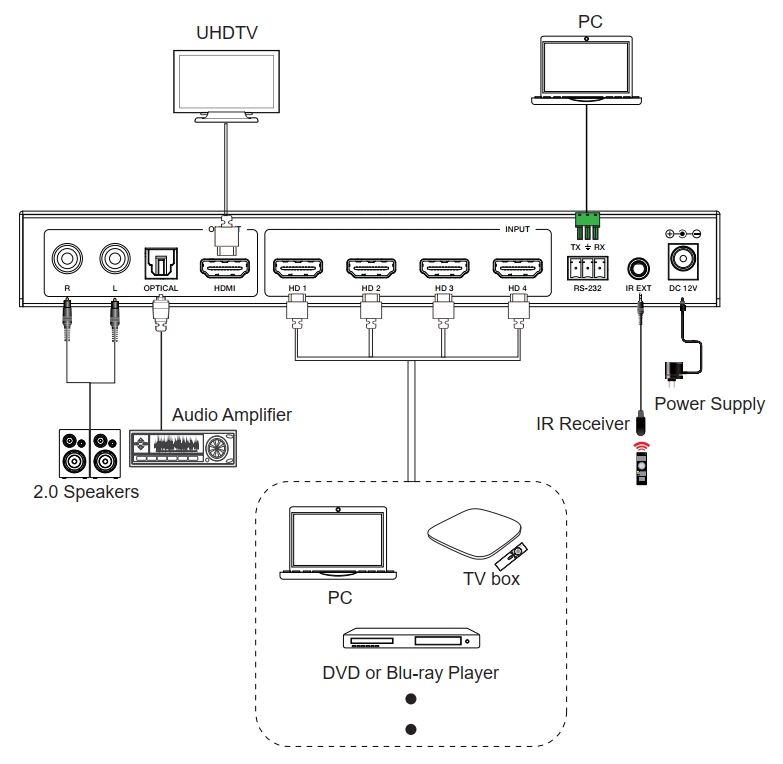

การเชื่อมต่อ

ข้อมูลจำเพาะ

Technical
HDMI Compliance	HDMI 2.0b
HDCP Compliance	HDCP 2.2 / 1.x
Video Bandwidth	18Gbps
Video Resolution	Up to 4K@60Hz
IR Level	5Vp-p
IR Frequency	38KHz
Color Space	RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Color Depth	8bit
Audio Formats	HDMI:PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTSHigh Res Analog audio [3.5mm L/R]:PCM2.0; SPDIF (OPTICAL):Dolby Digital, DTS 5.1, PCM2.0. Note:It does not support HBR audio.
ESD Protection	Human body model—±8kV (Air-gap discharge) &±4kV (Contact discharge)

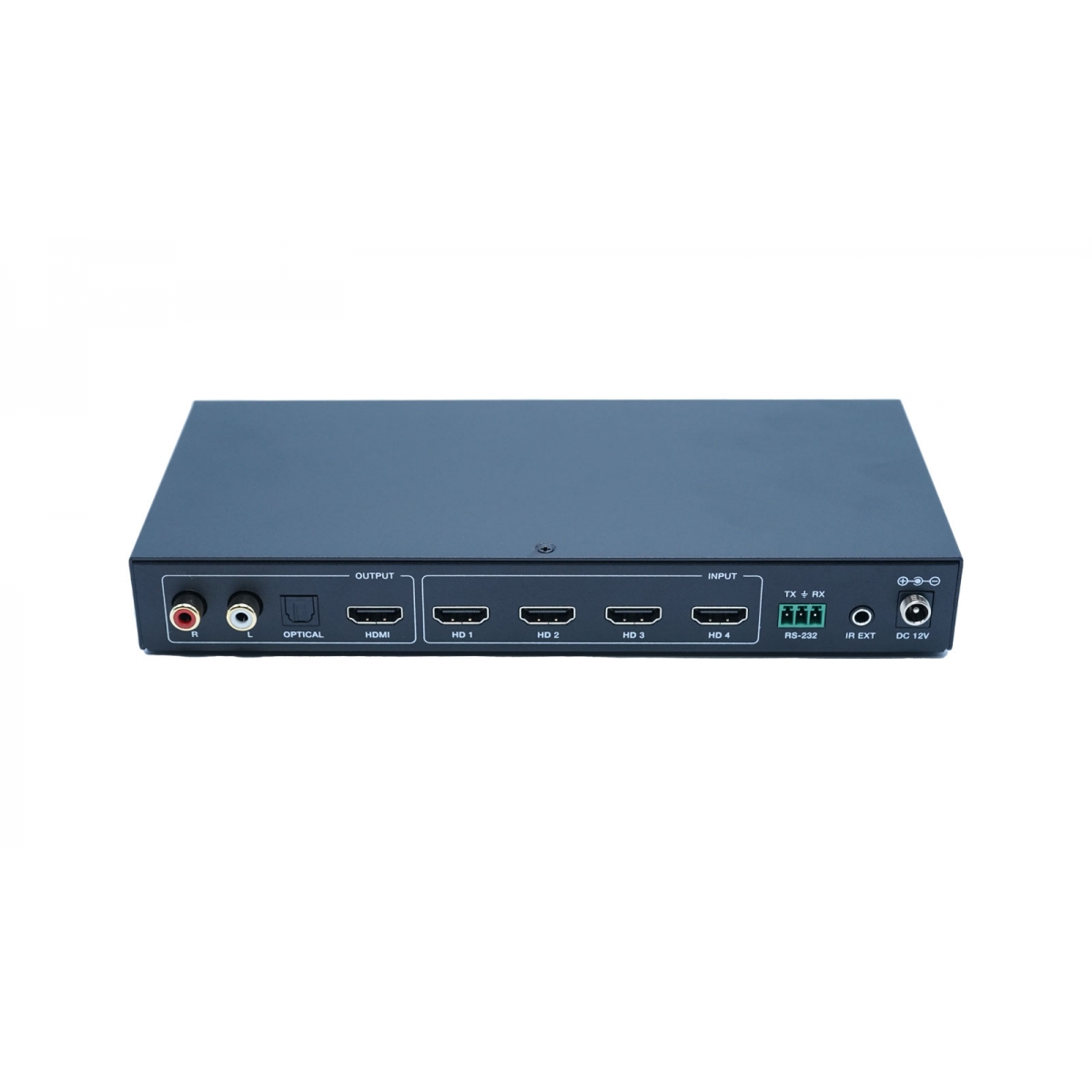

Connection
Input ports	4 x HDMI IN [Type A, 19-pin female]
Output ports	1 x HDMI OUT [Type A, 19-pin female] 1 x L/R OUTPUT [RCA] 1 x OPTICAL OUTPUT [S/PDIF]
Control ports	1 x RS-232 [3pin-3.81mm phoenix connector] 1 x IR EXT [3.5mm Stereo Mini-jack]
Mechanical
Housing	Metal Enclosure
Color	Black
Dimensions	220mm [W] x 100mm [D] x 30mm [H]
Weight	620g
Power Supply	Input: AC 100 - 240V 50/60Hz Output: DC 12V/2.5A (US/EU standard, CE/FCC/UL certified
Power Consumption	10W (Max)
Operating Temperature	32 - 104°F / 0 - 40°C
Storage Temperature	-4 - 140°F / -20 - 60°C
Relative Humidity	20 - 90% RH (no-condensing)

อุปกรณ์ในชุด

• 1 x 4K60 4x1 Multiviewer Seamless UHD Video Switcher
• 1 x IR Remote
• 1 x 3pin-3.81mm Phoenix Connector (male)
• 1 x 38KHz IR Wideband Receiver Cable (1.5 meters)
• 2 x Mounting Ears
• 4 x Machine Screws (KM3*4)
• 4 x Rubber Feet
• 1 x 12V/2.5A Locking Power Adapter
• 1 x User Manual
