ATEN UC9040 4-Chanel AV Mixer อุปกรณ์ที่ช่วยให้คุณ สตรีม สวิทช์ บันทึก ได้ในเครื่องเดียว ถูกออกแบบมาให้เหมาะสำหรับการสอนออนไลน์ (Online Classroom), ห้องเรียน Hybrid Learning,การเรียนการสอนแบบไฮบริด, การเรียนทางไกล (Distance classroom, Virtual classroom), การประชุมออนไลน์ (online meeting) เหมาะสำหรับใช้ในระบบ Smart classroom solution หรือ ห้องเรียนอัจฉริยะ สามารถ จัดวาง layout ใส่รูปภาพ หรือข้อความบนวิดีโอ ได้ง่ายดายด้วย iPad / Android Tablet แบบ Realtime แม้ระหว่างกำลังไลฟ์สด สตรีมได้ 2 CH ทั้ง Youtube และ Facebook พร้อมแสดงภาพแบบ Multiview ในตัวบน iPad / Android Tablet

• รองรับ 1CH 4K, 3CH 1080P
• สร้าง Overlay ได้ไม่ต่ำกว่า 5 layer, ข้อความ 30 layer
• มี Audio Mixer และ Audio Delay ในตัว
• ประกัน 3 ปีเต็ม

* iPad/Android Tablet ยังไม่รวมในแพ็คเกจ

 UC9040 ได้มีการ update Firmware เวอร์ชั่นใหม่ ที่รองรับการใช้งานร่วมกัน Android Tablet และ Windows 10 ออกมาแล้ว (คลิกที่นี่เพื่อ Download Firmware ล่าสุด)

สิ่งที่ได้เพิ่มมาคือ
1. เลือกใช้ Android Tablet, Windows 10 หรือ iPad  ได้ เพื่อจัดการ Layout, Multi-Preview สตรีม บันทึก ตั้งค่าต่างๆ ได้  และเมื่อเชื่อมต่อ Android Tablet สามารถ Internet ได้โดยไม่ต้องถอดสาย USB ที่ต่อกับ UC9040
2. สตรีม 1CH พร้อม บันทึกลง USB drive ไม่ต้องเพิ่มอุปกรณ์เสริม หรือเลือกเป็น สตรีมอย่างเดียว 2CH ได้

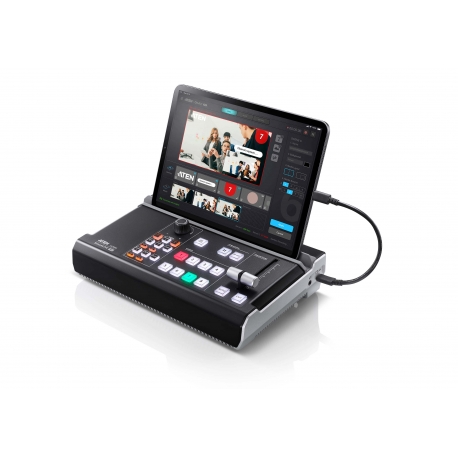

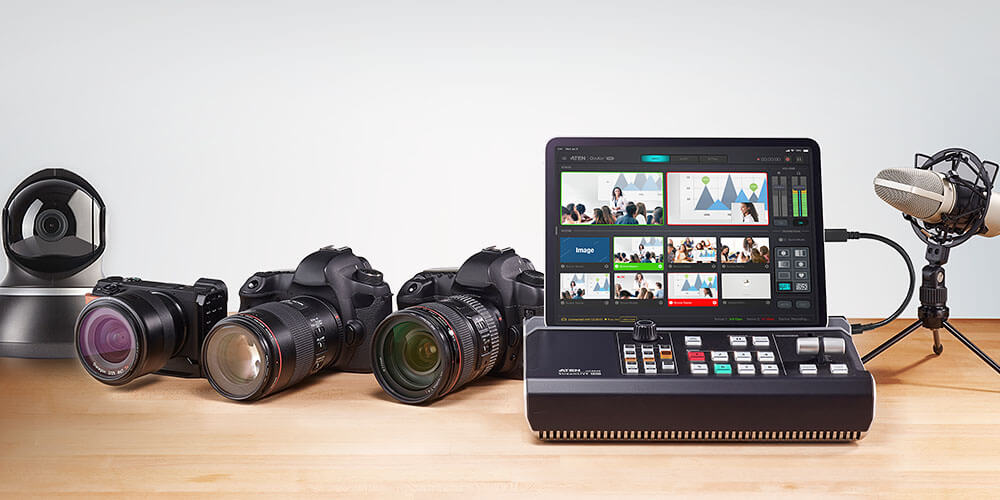

รองรับทั้ง iPad, Android Tablet และ Windows PC

อุปกรณ์ ALL-IN-ONE ที่รวมทุกอย่างเข้าด้วยกัน

ATEN UC9040 StreamLIVE PRO เป็นนวัตกรรมมิกเซอร์ HDMI 4 port แบบ all-in-one  ที่มาพร้อมความสามารถในการสตรีมมิ่ง บันทีก และสวิทช์ ได้รับการปรับให้เหมาะสมกับการใช้งานที่ง่ายที่สุด และใช้ iPad/Android Tablet แทนคอมพิวเตอร์และจอภาพ สำหรับการควบคุมการแสดงภาพ Preview การแก้ไขแบบเรียลไทม์ และการจัดองค์ประกอบ ซึ่งจะช่วยลดความซับซ้อนของอุปกรณ์และสายเคเบิลในการทำ live stream ของคุณ เป็นสตูดิโอถ่ายทอดสดขนาดเล็ก แต่มีคุณสมบัติที่ทรงพลังมาก

สตรีมและบันทึกระดับมือโปร ที่ใช้งานง่ายสำหรับทุกคน

StreamLIVE ได้รับการออกแบบมาโดยเฉพาะสำหรับการทำไลฟ์สตรีมมิ่ง ที่กำลังเจอกับปัญหาอุปกรณ์สตรีมมิ่งที่ซับซ้อน ทุกสิ่งที่คุณต้องการสำหรับการทำไลฟ์สตรีมมิ่ง พร้อมที่จะใช้งานแบบ plug-n-play รวมทั้งเมนูการควบคุมจากคอนโซลฮาร์ดแวร์ไปจนถึงหน้าจอทัชสกรีนบน iPad/ Android Tablet ใช้งานง่ายอย่างไม่น่าเชื่อ และใช้งานได้กับอุปกรณ์ที่มีอยู่ทั้งหมดของคุณ คุณสามารถตั้งค่าได้อย่างรวดเร็ว โดยใช้การลากและวางเพื่อออกแบบ layout ได้ง่ายๆ ด้วยตัวเอง และทำให้การสลับสัญญาณวิดีโอหรือเปลี่ยนซีนเป็นเรื่องง่าย

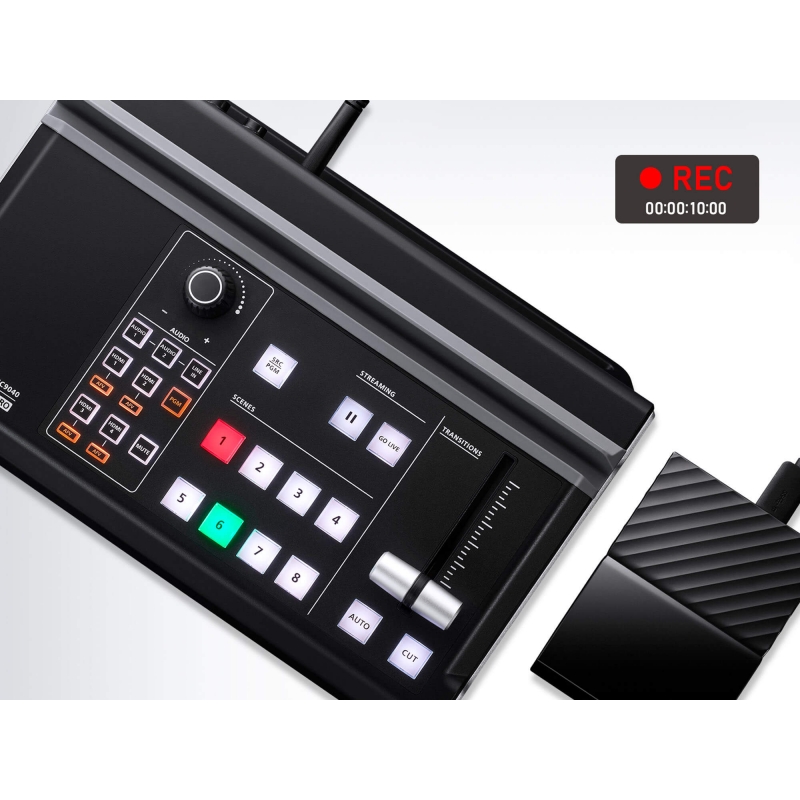

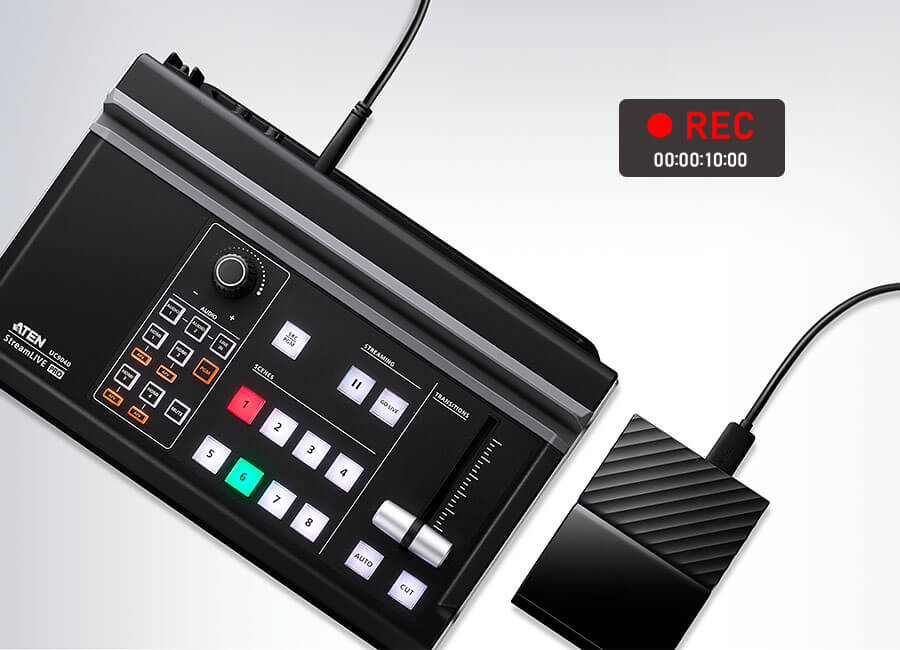

บันทึกวิดีโอได้ตามความต้องการ

StreamLIVE  ถูกออกแบบมาเพื่อทำไลฟ์สตรีมและสร้างประสบการณ์ การทำ VOD (วิดีโอออนดีมานด์) รองรับการบันทึกโดยตรงไปยังฮาร์ดไดรฟ์ภายนอกที่เชื่อมต่อผ่าน USB มาพร้อมบันทึกวิดีโอที่น่าทึ่งด้วยคุณภาพ Full HD ที่เข้ารหัส H.264 ซึ่งมีความพร้อมสำหรับขั้นตอนการผลิตและขั้นตอนหลังการถ่ายทำ สามารถทำงานร่วมกับซอฟต์แวร์ยอดนิยมได้ทันที สร้างสื่อและแบ่งปันกับผู้ที่ไม่สามารถรับชมการถ่ายทอดสดได้ สร้างไลบรารีวิดีโอตามความต้องการหรือใช้สำหรับระบบจัดการเนื้อหาต่างๆ

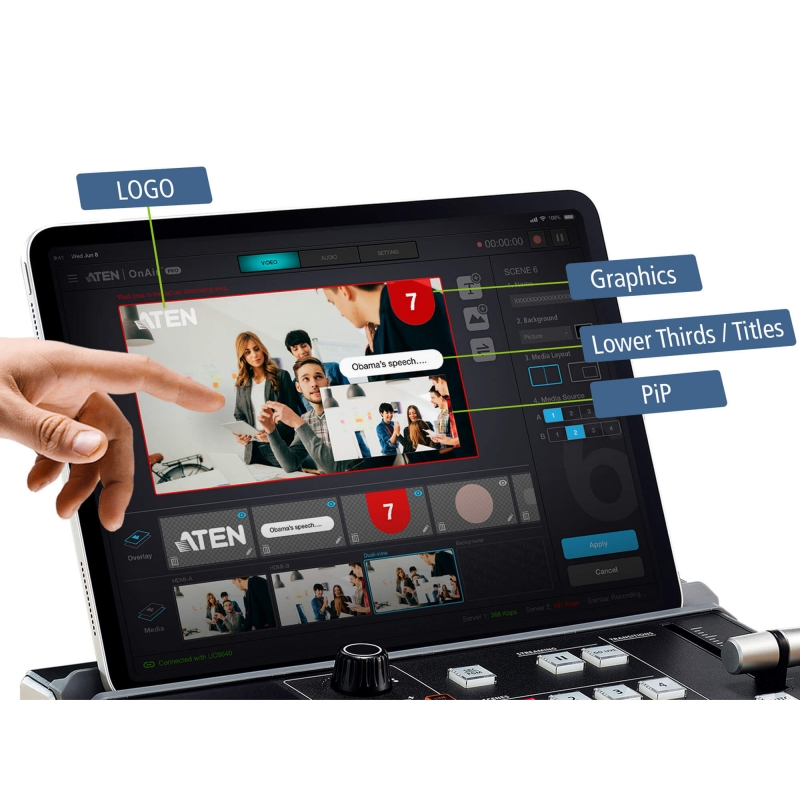

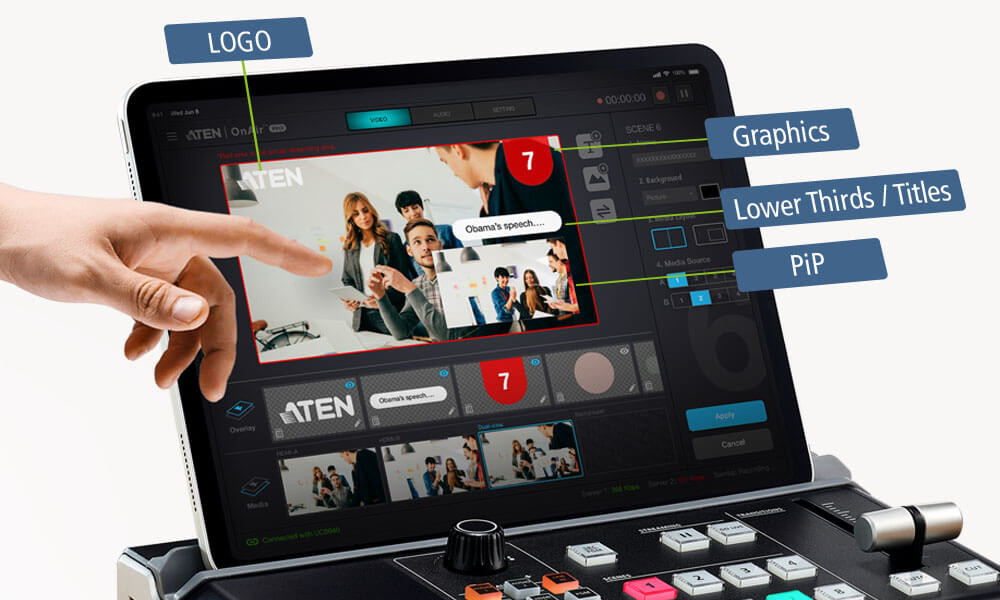

Layout ที่กำหนดเองในไม่กี่วินาที บนแอป ATEN ONAIR™

แอป ATEN OnAir มาพร้อมการทำวิดีโอดิจิทัลเอฟเฟกต์ และโปรแกรมแก้ไขกราฟิกในตัว เพื่อทำให้ iPad/Android Tablet ของคุณเป็นเครื่องมือตัดต่อวิดีโอส่วนตัวที่สมบูรณ์แบบ ทั้งการครอบตัดและปรับขนาดวิดีโอได้อย่างอิสระ เพื่อสร้าง layout แบบ PnP, PbP หรือแยก layout ระดับมืออาชีพ การเพิ่มรูปภาพและพื้นหลังแบบโปร่งใส่ (.png) จากคลังรูปภาพของ iPad / Android Tablet และสร้าง overlays ด้วยเอฟเฟกต์ที่ดูเป็นมืออาชีพในไม่กี่วินาที ทุกอย่างสามารถทำได้อย่างง่ายดายและแบบเรียลไทม์เพื่อการผลิตสื่อที่ยอดเยี่ยมแม้ในระหว่างการถ่ายทำ

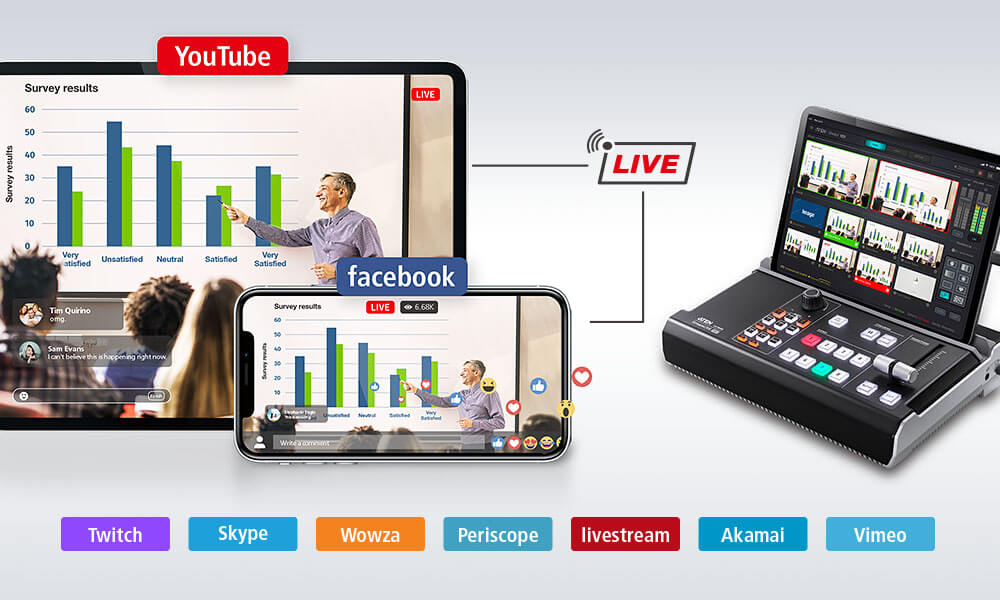

เข้าถึงผู้ชมได้กว้างขึ้น ด้วยฟังก์ชั่น Dual-Streaming

StreamLIVE PRO สามารถสตรีมสดไปยังสองแพลตฟอร์มในเวลาเดียวกันได้ ด้วยตัวเข้ารหัสฮาร์ดแวร์และสตรีมมิ่งเซิร์ฟเวอร์ในตัว ผ่านการเชื่อมต่อ Ethernet รวมถึง Facebook, Youtube, Vimeo, Livestream หรือปลายทาง RTMP ที่กำหนดเอง ทั้งหมดนี้มีคุณภาพสูงที่เสถียรเต็มรูปแบบ HD. นอกจากนี้ยังสามารถเพิ่มพื้นที่ว่างให้กับคอมพิวเตอร์ของคุณ สำหรับการตรวจสอบการสตรีมและการมีส่วนร่วมกับผู้ชม ช่วยให้คุณไม่ต้องเสียค่าใช้จ่ายในการเข้ารหัสคอมพิวเตอร์

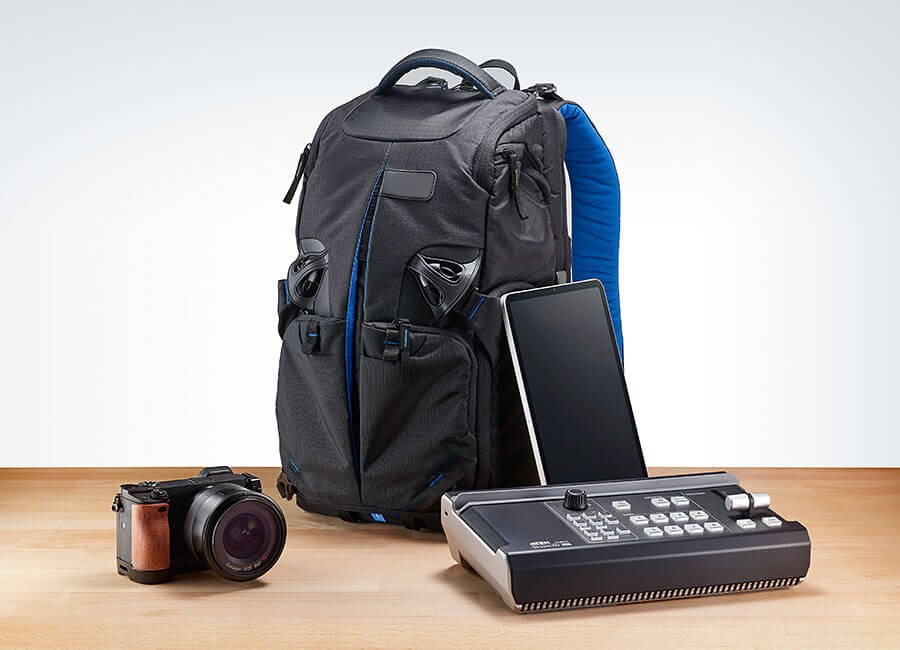

สตรีมได้ทุกที่ที่คุณต้องการ ด้วยดีไซต์แบบพกพา

การออกแบบ อุปกรณ์ all-in-one ช่วยลดเวลาในการตั้งค่าและเพิ่มความคล่องตัวในกระบวนการผลิตวิดีโอ StreamLIVE จึงอัดแน่นไปด้วยประสิทธิภาพสำหรับงานผลิตวิดีโอและคุณสมบัติที่ยอดเยี่ยม ในน้ำหนักเพียง 2.3 กก. ทำให้ StreamLIVE เป็นระบบการผลิตวิดีโอแบบพกพาที่คุณสามารถพกพาไปได้ทุกที่ ใช้เป็นสตูดิโอ เพื่อผลิตวิดีโอขนาดกะทัดรัดนี้กับ iPad/Android Tablet, กล้องไมโครโฟนและสายเคเบิลโดยไม่จำเป็นต้องพกพาจอภาพและคอมพิวเตอร์ติดตัวไปด้วย

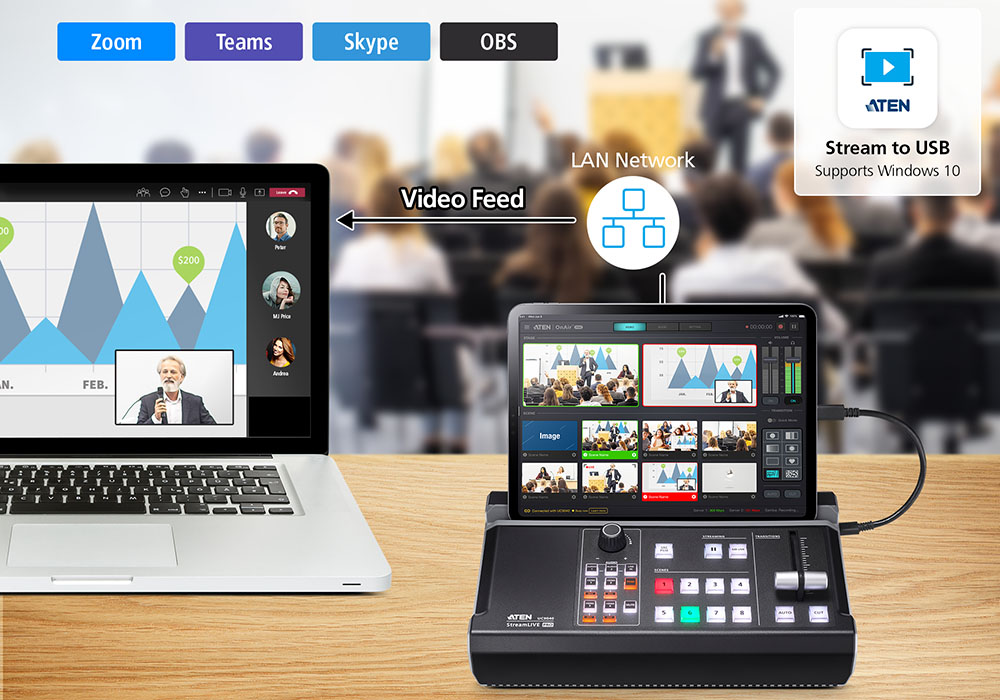

Stream Capture for Easy Stream Recordings

ATEN Stream to USB software ช่วยให้คุณสามารถนำสัญญาณภาพที่กำลัง OnAir จาก UC9020 หรือ UC9040 เข้ามาในเครื่องคอมฯ ของคุณ ผ่าน LAN network ได้ โดยไม่ต้องเพิ่มอุปกรณ์เสริม จึงช่วยเพิ่มการประยุกต์ใช้งานร่วมกับ PC ของคุณได้มากขึ้น เช่น การนำสัญญาณภาพไปใช้ Online meetings ด้วย Zoom, MS Tems, Cisco WebEx, Skype เป็นต้น หรือ นำสัญญาณไปเข้า OBS Studio หรือแม้กระทั่งการบันทึกด้วย software 3rd party ก็สามารทำได้ เพียงแค่ คอมฯ ของคุณอยู่ใน network เดียวกันกับ UC9020/UC9040 และติดตั้ง ATEN Stream to USB software ลงบน Windows 10 เท่านี้ คุณก็ส่งสัญญาณภาพที่กำลัง on Air เข้าคอมฯ ของคุณได้แล้ว โดยไม่ต้องใช้ USB Capture card/box.

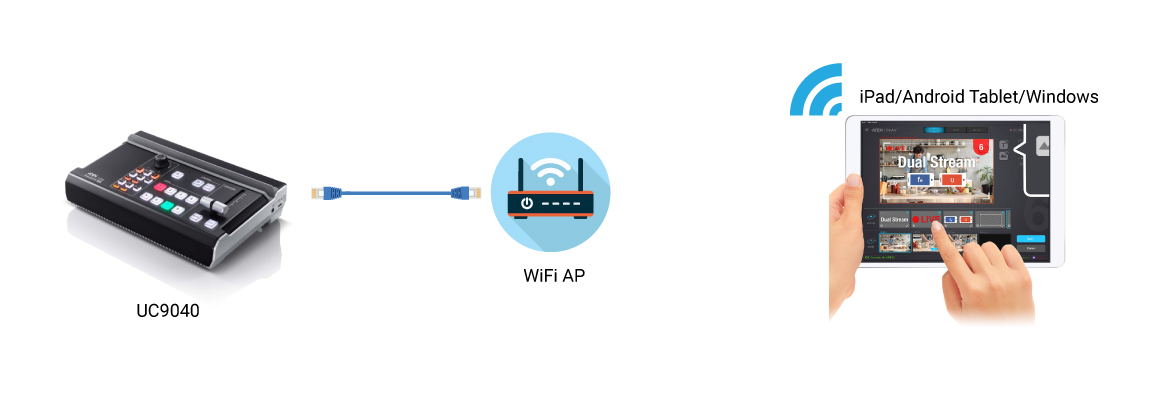

ควบคุมได้จากระยะไกลผ่าน WiFi

iPad/Android Tablet/Windows PC ไม่จำเป็นต้องเชื่อมต่อสาย USB เข้ากับ UC9040 ด้วย ATEN OnAir APP Version ล่าสุด คุณสามารถเลือกการเชื่อมต่อ iPad/Android Tablet/Windows PC เข้ากับ UC9040 ผ่าน WiFi ได้ทันที โดยไม่ต้องต่อสาย USB อีกต่อไป เพียงต่อสาย LAN จาก UC9040 เข้ากับเครือข่ายที่มี WiFi Access point จากนั้นให้ iPad/Android Tablet/Windows PC เชื่อมต่อกับ WiFi AP แล้วเปิดแอพ ATEN OnAir จากนั้นเลือกเชื่อมต่อผ่าน Network

คุณสมบัติ

• การออกแบบ All-in-one เพื่อลดความซับซ้อนของขั้นตอนการสตรีม - ได้ระดับ 1080p, video recorder, video switch, streaming encoder, video converter, video splitter, และ audio mixer
• ทำไลฟ์สตรีมมิ่งคุณภาพระดับมืออาชีพได้ทุกที่ทุกเวลา - เข้ากันได้กับทุกแพลตฟอร์มหลักและสามารถสตรีมสดไปยังสองแพลตฟอร์มพร้อมกันได้จากทุกที่
• การบันทึกระดับ 1080P - บันทึกโดยตรงไปยังฮาร์ดไดรฟ์ภายนอกหรือแฟลชไดรฟ์ที่เชื่อมต่อผ่าน USB ได้

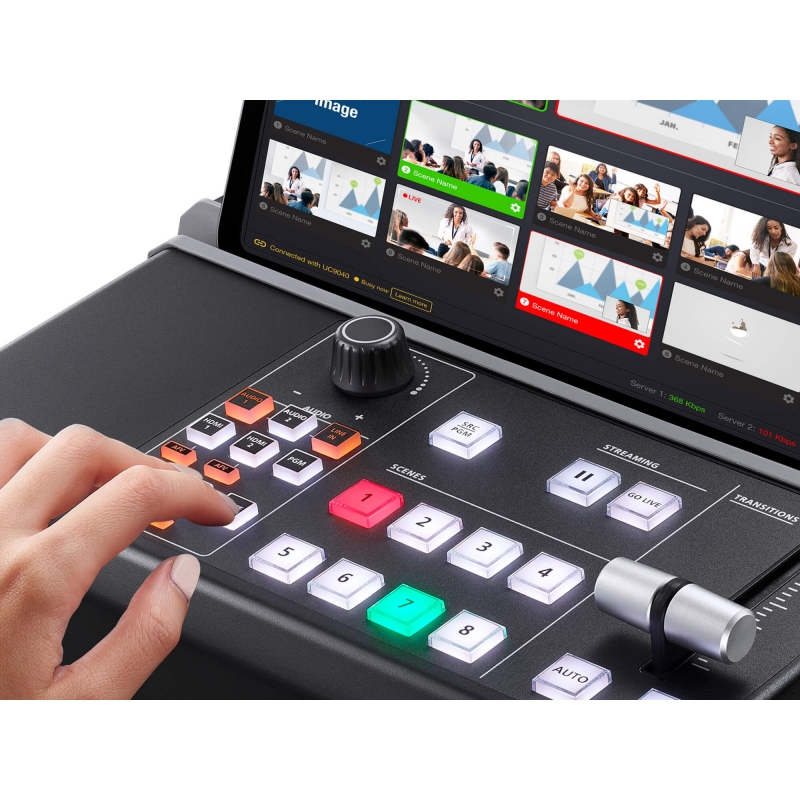

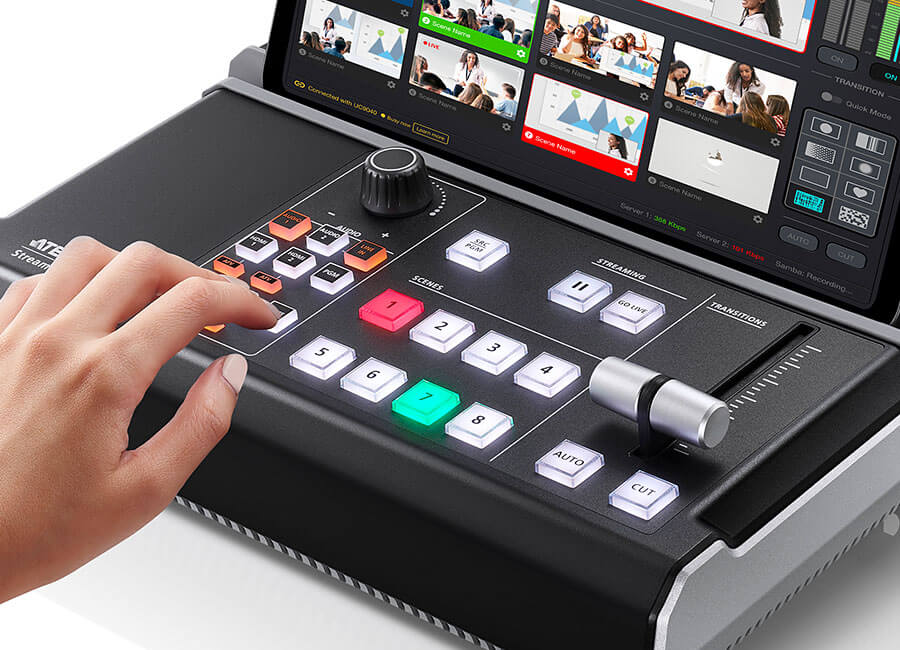

• Mixer control panel ขนาดกะทัดรัด - การสลับและผสมระหว่างแหล่งวิดีโอและเสียงหลายแหล่งด้วยความช่วยเหลือของปุ่มส่องสว่างที่ระบุได้ง่าย
• แอปที่ใช้งานง่ายและมีประสิทธิภาพสูง - รองรับการตั้งค่าล่วงหน้าได้ถึง 8 ซีน พร้อม Layout วิดีโอที่กำหนดได้เอง การดูภาพ Preview ของโปรแกรมแบบเต็มหน้าจอ และการแก้ไขแบบเรียลไทม์ รองรับการเปลี่ยนภาพดิจิทัลวิดีโอเอฟเฟกต์, PbP หรือ PiP การซ้อนภาพกราฟฟิกและตัวหนังสือที่สวยงาม เพื่อการตกแต่งอย่างมืออาชีพ
• การเปลี่ยนเอฟเฟกต์วิดีโอ ได้มากถึง 7 เอฟเฟกต์
• การจัดการแบบ Storyboard - ควบคุมการเปลี่ยนซีนที่รวดเร็วและราบรื่น ระดับมืออาชีพในระหว่างการถ่ายทอดสด
• การจัดการเสียง - รองรับการผสมสัญญาณเสียงแบบ Multi-channel และความความสมดุลของเสียงสำหรับทุก input
• ระบบระบายอากาศแบบไม่ใช้พัดลม และปรับให้เหมาะสมเพื่อระบบการทำงานที่เงียบ
• ขาตั้งแบบมือจับที่ออกแบบมาเพื่อการทำงานหลายอย่าง เพื่อเพิ่มความสะดวกในการพกพาและมุมสบายตามหลักสรีรศาสตร์

หมายเหตุ

1) รองรับ iOS11 ขึ้นไป, รองรับการใช้ร่วมกับ iPad Pro (3rd gen หรือใหม่กว่า) สำหรับ iPad ที่ไม่มีช่อง USB-C ต้องเชื่อมต่อผ่าน WiFi หรือ ตัวแปลง Apple Lightning USB 3 Adapter (ไม่รวมใน package) ดังต่อไปนี้ iPad Pro (1st และ 2nd gen), iPad (5th gen ขึ้นไป), iPad Air (3rd gen ขึ้นไป), iPad Mini (5th gen ขึ้นไป)
2) การใช้งานร่วมกับ Android Tablet ต้องเชื่อมต่อ UC9040 และ Tablet เข้ากับ WiFi Router และอยู่ในวงแลนเดียวกัน วิธีอัพเกรดเฟิร์มแวร์ และการเชื่อมต่อ Android Tablet เข้ากับ UC9040
3) UC9040 ต้องอัพเกรดเฟิร์มแวร์เป็น v1.1.109 ขึ้นไป จึงจะสามารถใช้กับ Android ได้ ดาวน์โหลด Firmware verion ล่าสุดได้ คลิกที่นี่
4) ดู Android Tablet รุ่นที่รองรับการใช้งานร่วมกับ UC9040 ได้ คลิกที่นี่

ขนาดไฟล์ที่บันทึกลง Storage

รุ่น	ความละเอียด	Video Bitrate	Audio Bitate	ระยะเวลาบันทึก	ขนาดไฟล์
UC9040	1080p60	4.5 Mbps	128 K	1 ชม.	~2.31 GB

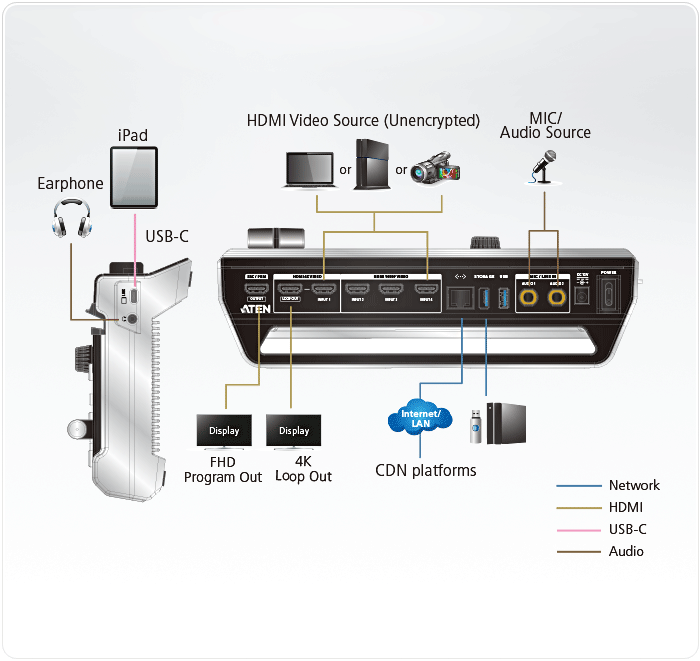

ผังการต่อ

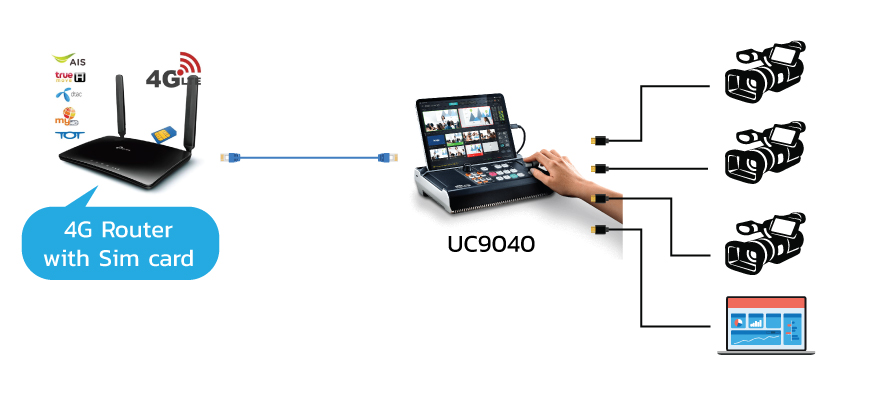

การประยุกต์ใช้งานนอกสถานที่

ข้อมูลจำเพาะ

Video Input
Interfaces	1 x 4K HDMI Type-A Female (up to 2160p60, unencrypted) 3 x HDMI Type-A Female (up to 1080p60, switcher, unencrypted )
Video Output
Interfaces	1 x 4K Loop-Thru HDMI Type-A Female (up to 2160p60, unencrypted) 1 x PGM HDMI Type-A Female (up to 1080p60, unencrypted)
Video Sampling	4:2:2 8-bit
Color Space	4:2:2 YUV
Video Resolution	HDMI 1 Input: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25 HDMI 2/3/4 Input: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), 1080p60/50/30/25 SRC/PGM HDMI Output: 480p60/50/30/25, 576p60/50/30/25, 720p60/50/30/25, 1080p60/50/30/25 HDMI Loop-Through Output: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25
Audio Inputs
Interfaces	HDMI captured inputs (stereo) 2 x 1/4" TRS jack (dual mono)
Audio Outputs
Interfaces	HDMI outputs (stereo) 1x 1/8" TRS jack (stereo)
Network Protocol	Dual-stream encoder supports direct live streaming to CDN server over ethernet using Real Time Messaging Protocol (RTMP/RTMPS) ------------------------------------------------------- Video Encoding Format: H.264 Bit rate: 512Kbps~10Mbps Color Format: YUV420 Resolution: 1080p30/25, 720p60/50/30/25, 480p60/50/30/25 ------------------------------------------------------------------- Audio Encoding Format: AAC Sampling rate: 48kHz Bit rate: 128kbps
Recording Storage	Max. video resolution: 1080p30/25 File format：MP4 Support media: USB 3.x compatible mobile drive (HDD / SSD), at least 32GB of free space
Connection	2x USB 3.1 Gen1 Type-A Female (blue) 1x USB Type-C 1x GbE LAN port
Environmental
Operating Temperature	0 - 40 ºC
Storage Temperature	-20 – 60 ºC
Humidity	0 - 80% RH, Non-Condensing
OS Support	ความต้องการของระบบในการใช้ร่วมกับ iPads: • iOS 11 หรือสูงกว่า • iPad Pro (3rd gen หรือใหม่กว่า) สำหรับ iPad ที่ไม่มีช่อง USB-C ต้องเชื่อมต่อผ่าน ตัวแปลง Apple Lightning USB 3 Adapter (ไม่รวมใน package) • iPad Pro (1st and 2nd gen) • iPad (5th gen หรือใหม่กว่า) • iPad Air (3rd gen หรือใหม่กว่า) • iPad Mini (5th gen หรือใหม่กว่า) ความต้องการของระบบในการใช้ร่วมกับ Android tablets: • Android 9 and above • Octa-Core ARM Cortex grade CPU and above • Minimum 2.75GB system RAM • UC9040 with Firmware Ver.1.1.109 is also required รุ่นที่รองรับการใช้งานร่วมกับ UC9040 ได้ คลิกที่นี่ ความต้องการของระบบในการใช้ร่วมกับChromebook: • Chromebook with Android APP support • UC9040 with Firmware Ver.1.3.121 is also required ความต้องการของระบบในการใช้ร่วมกับ Windows PC: • A PC with Windows 10 version 17763.0 or higher, 32/64-bit • CPU: Intel® i3 Dual Core 2.8Ghz or higher • RAM: 4GB or more • OnAir App for Window from Windows Store • UC9040 with Firmware Ver.1.3.122 is also required
Power
Maximum Input Power Rating	DC12V, 7.5A
Power Consumption	DC12V:17.37W:184BTU
Physical Properties
Housing	Metal
Weight	1.85 kg ( 4.07 lb )
Dimensions (L x W x H)	28.85 x 18.99 x 9.66 cm (11.36 x 7.48 x 3.8 in.)
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.

อุปกรณ์ในกล่อง

• 1 x UC9040 StreamLIVE™ PRO
• 1 x USB-C to USB-C Cable
• 1 x USB-C to USB-A Cable
• 1 x Power Adapter
• 1 x User Instructions
