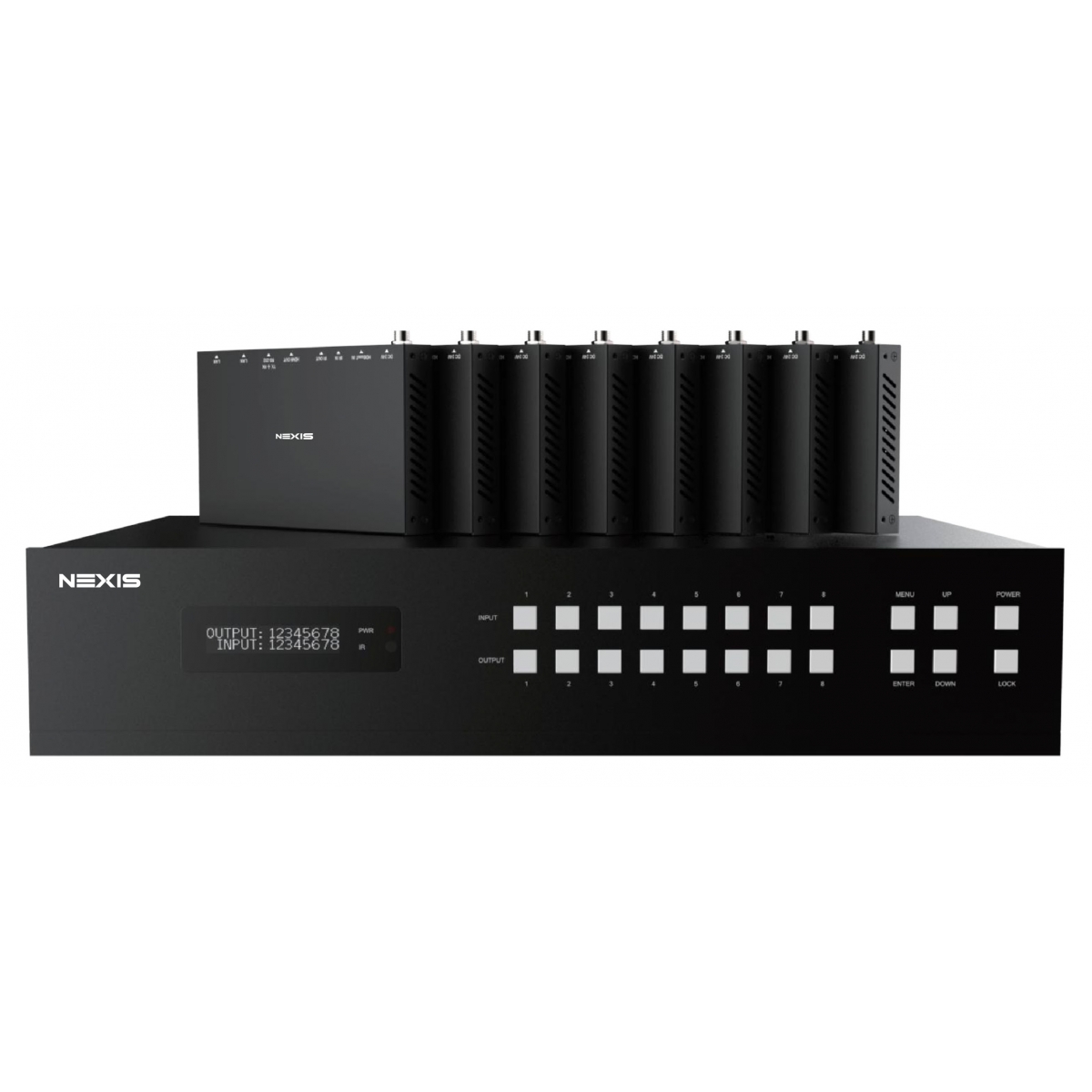

4K 8 HDMI IN 8 HDMI+HDBaseT OUT (100M) Matrix with ARC Function
HMT0808U
HDMI matrix 8x8 รองรับ HDbaseT ขยายสัญญาณระยะไกล 100 เมตร รองรับความละเอียด 4K@60Hz 4:4:4
รับประกัน 3 ปีเต็ม
Manualคุณสมบัติ
- เข้ากันได้กับ HDMI 2.0b, HDCP 2.2 และ HDCP 1.4
- มีช่อง HDMI input 8 ช่อง ,HDMI output 8 ช่อง และ HDBaseT output 8 ช่องที่แสดงภาพเหมื่อน HDMI
- รองรับความละเอียดสุงสุด 4K@60Hz 4:4:4
- ช่อง HDMI มีอัตราการส่ง video bandwidth ที่ 18Gbps แบบ lossless uncompressed
- ช่อง HDBaseT รองรับอัตราการส่งที่ 18Gbps lossless compressed
- รองรับการ Down Scaler 4K->1080P
- รองรับ Dolby Vision, HDR10+, HLG
- ช่อง HDBaseT output สามารถขยายสัญญาณระยะไกลที่ 100 เมตรผ่านสาย CAT 5e/6/7 เส้นเดียว
- ช่อง HDMI รองรับ audio pass-through up to 7.1CH HD audio (LPCM, Dolby TrueHD and DTS-HD Master Audio)
- รองรับ ARC function ที่ช่อง HDMI Local และช่อง HDBaseT output
- รองรับ IR matrix และ Audio matrix
- รองรับ smart EDID management
- ช่อง HDBaseT ทุกช่อง รองรับ 24V POC
- สามารถควบคุมอุปกรณ์ด้วย ปุ่มหน้าเครื่อง, IR remote, RS-232, LAN, และ Web GUI

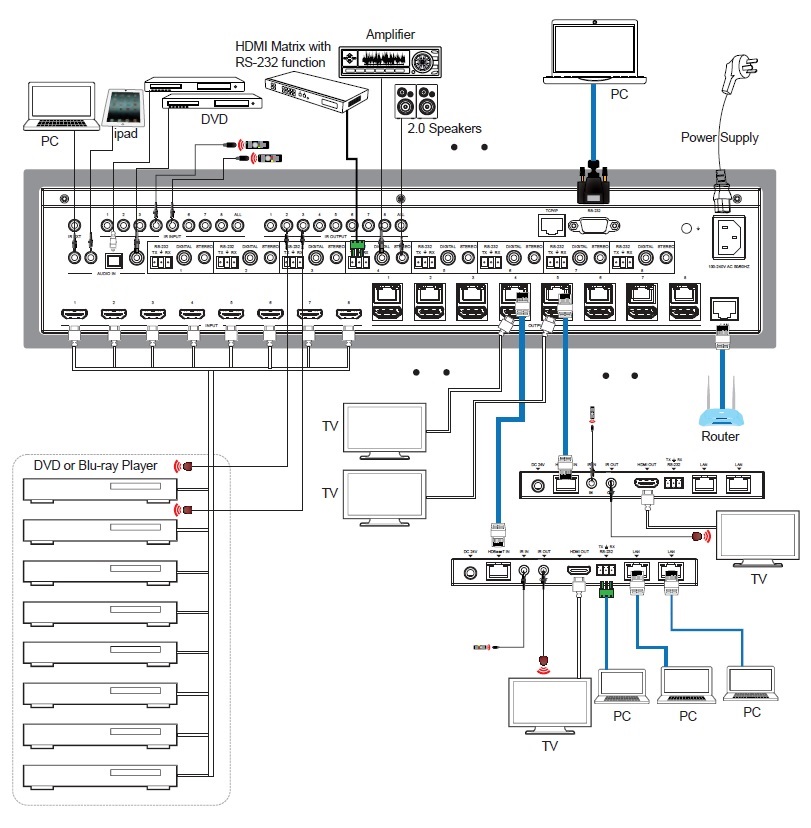

การเชื่อมต่อ
ข้อมูจำเพาะ
| Technical | |
| HDMI Compliance | HDMI 2.0b |
| HDCP Compliance | HDCP 2.2 and HDCP 1.4 |
| Video Bandwidth | 18Gbps |
| Video Resolution | Up to 4K2K@50/60Hz (4:4:4) |
| Color Space | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
| Color Depth | 12-bit (4K), 16-bit (1080P) |
| HDMI Audio Formats (Pass-through) |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Coax Audio Formats | PCM 2.0, Dolby Digital / Plus, DTS |
| L/R Audio Formats | PCM2.0 |
| HDR formats | 4:4:4,4:2:2,4:2:0(10,12bit deep color) HDR10,HDR10+,Dolby Vision, HLG |
| Infrared | 20KHz ~ 60KHz |
| ESD Protection | Human-body Model: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| Connection | |
| Matrix | |
| Input Ports | 8×INPUT [HDMI Type A, 19-pin female] 10×IR INPUT [3.5mm Stereo Mini-jack] 2×Stereo Audio [3.5mm Stereo Mini-jack B] 1×SPDIF(OPTICAL) 1×SPDIF(COAX) |
| Output Ports | 8×HDMI OUTPUT [HDMI Type A, 19-pin female] 8×HDBaseT port [RJ45] 9×IR OUTPUT [3.5mm Stereo Mini-jack] 8×RS-232 [3-pin Phoenix connector] 8×SPDIF(COAX) 8×Stereo Audio[3.5mm Stereo Mini-jack] 1×LAN [RJ45] |
| Control Ports | 1×TCP/IP [RJ45] 1×RS-232 [D-Sub 9] |
| HDBaseT Receiver | |
| Input Ports | 1×HDBaseT IN [ RJ45] 1×IR IN [3.5mm Stereo Mini-jack] |
| Output Ports | 1×HDMI OUT [HDMI Type A, 19-pin female] 1×IR OUT [3.5mm Stereo Mini-jack] |
| Control Ports | 1×SERVICE [Micro USB, Update port] 1×RS-232 [Phoenix jack] 2×LAN [RJ45] |
| Mechanical | |
| Housing | Metal Enclosure |
| Color | Black |
| Dimensions | TX: 440mm (W)×362mm (D)×88mm (H) RX: 163mm (W)×90.3mm (D)×18mm (H) |
| Weight | TX: 6.9 kg, RX: 392g |
| Power Supply | AC 100 - 240V 50/60Hz |
| Power Consumption | 128W (Max) |
| Operating Temperature | 0°C ~ 40°C / 32°F ~ 104°F |
| Storage Temperature | -20°C ~ 60°C / -4°F ~ 140°F |
| Relative Humidity | 20~90% RH (non-condensing) |
| Resolution / Distance | 4K60 - Meters |
| CAT 5e/6/7 | 100M |
|
Resolution / Cable length |
4K60 - 5 Meters / 4K30 - 10 Meters / 1080P60 - 15 Meters |
| The use of “Premium High Speed HDMI” cable is highly recommended. | |
อุปกรณ์ในชุด
- 1x 8 by 8 HDMI and HDBaseT Matrix Switch
- 8x HDBaseT Receiver
- 1x Matrix IR Remote
- 1x 100~240V AC 50/60Hz Power cable
- 1x RS-232 serial cable (1.5 meters, male to female head)
- 16x 3-pin Phoenix Connector
- 9x IR Blaster cable (1.5 meters)
- 10x 20~60KHz IR Receiver cable (1.5 meters)
- 18x Mounting Ear (Matrix and Receiver)
- 1x User Manual
