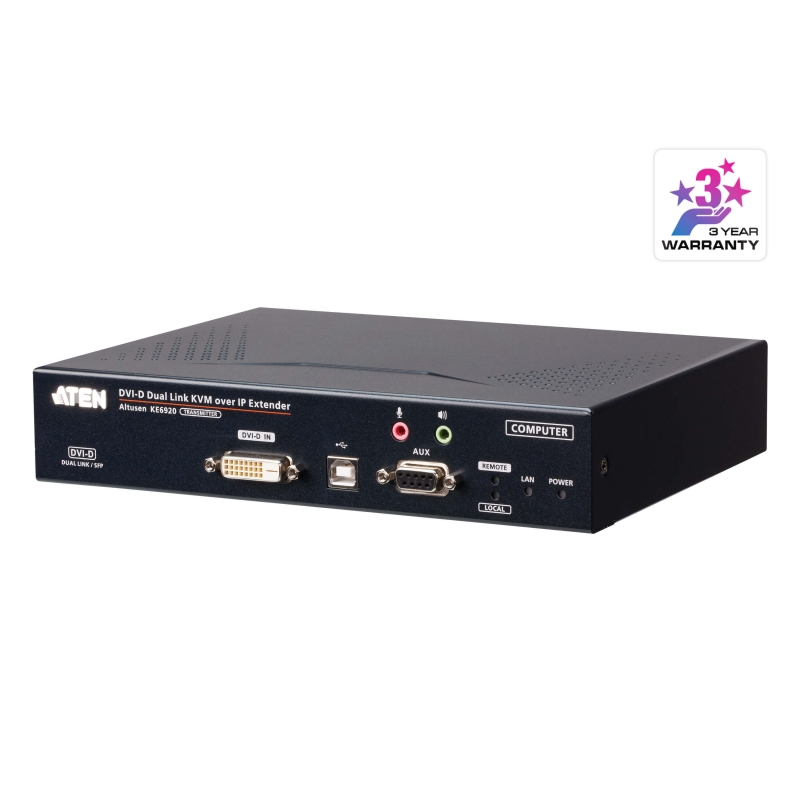

2K DVI-D Dual-Link KVM over IP Transmitter with Dual SFP
KE6920T
KE6920T รองรับการแสดงผลผ่านจอ DVI จำนวน 1 จอ ความละเอียดสูงสุด 2560 × 2048 @ 50 Hz พร้อมการบีบอัดภาพแบบ Lossless ที่คงคุณภาพของภาพอย่างสมบูรณ์ และให้การส่งสัญญาณแบบ Zero Latency (ไม่มีความหน่วง) นอกจากนี้ยังรองรับความละเอียด 2K × 2K (2048 × 2048 @ 60 Hz)
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE6920T เป็นอุปกรณ์ KVM over IP Matrix Extender Transmitter ประสิทธิภาพสูงที่ทำงานบนเครือข่าย IP โดย KE6920T เชื่อมต่อกับคอมพิวเตอร์เพื่อส่งข้อมูลทั้งหมดของระบบไปยัง KE6920R ทำให้สามารถควบคุมและใช้งานคอมพิวเตอร์จากตำแหน่งที่อยู่ห่างไกลหรือแยกออกจากกันได้
รองรับการเข้าถึงและควบคุมระบบคอมพิวเตอร์จากระยะไกลผ่าน USB Console ซึ่งประกอบด้วย คีย์บอร์ด USB, เมาส์ USB และจอภาพ DVI ผ่านเครือข่าย Intranet ช่วยให้สามารถติดตั้งเครื่องคอมพิวเตอร์ไว้ในพื้นที่ที่มีความปลอดภัยสูง หรืออยู่ในห้องที่ควบคุมอุณหภูมิ ซึ่งแยกออกจากพื้นที่ทำงานของผู้ใช้งานได้
KE6920T รองรับการแสดงผลผ่านจอ DVI จำนวน 1 จอ ความละเอียดสูงสุด 2560 × 2048 @ 50 Hz พร้อมการบีบอัดภาพแบบ Lossless ที่คงคุณภาพของภาพอย่างสมบูรณ์ และให้การส่งสัญญาณแบบ Zero Latency (ไม่มีความหน่วง) นอกจากนี้ยังรองรับความละเอียด 2K × 2K (2048 × 2048 @ 60 Hz) ซึ่งเป็นมาตรฐานที่นิยมใช้งานในระบบ Air Traffic Control (ATC)
รองรับการเชื่อมต่อเครือข่ายผ่าน พอร์ต RJ-45 หรือ ช่องเสียบ SFP จำนวน 2 ช่อง โดย KE6920T และ KE6920R สามารถเชื่อมต่อกันได้ทั้งแบบ Direct Connection หรือเชื่อมต่อผ่านเครือข่ายความเร็วสูง ทั้งบนโครงสร้างพื้นฐานแบบสายทองแดง (Copper LAN) และไฟเบอร์ออปติก (Fiber LAN)
เมื่อใช้งานร่วมกับ 1Gbps SFP Fiber Module¹ ผ่านช่อง SFP จะสามารถขยายระยะการส่งข้อมูลผ่านเครือข่ายไฟเบอร์ออปติกได้ไกลสูงสุด 10 กิโลเมตร อีกทั้งยังมาพร้อม ระบบจ่ายไฟแบบ Dual Power Supply เพื่อรองรับการทำงานแบบ Redundancy เพิ่มความต่อเนื่องและความน่าเชื่อถือของระบบ
KE6920 สามารถติดตั้งได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการวางบนโต๊ะ ติดตั้งบนผนัง หรือยึดด้านหลังตู้ Rack ด้วยดีไซน์ 0U Rack Mount ที่ช่วยประหยัดพื้นที่
ในฐานะอุปกรณ์ IP-based Matrix Extender KE6920T และ KE6920R สามารถใช้งานได้ทั้งในรูปแบบ Point-to-Point / Point-to-Multipoint / Multipoint-to-Point
รวมถึงสามารถทำงานร่วมกับ CCKM (KVM over IP Matrix Manager) เพื่อสร้างระบบ KVM over IP Matrix System (Multipoint-to-Multipoint) ซึ่งรองรับการประยุกต์ใช้งานที่ยืดหยุ่นในสภาพแวดล้อมการทำงานที่หลากหลาย
เมื่อทำงานร่วมกับ CCKM แล้ว KE6920T และ KE6920R จะรองรับฟังก์ชันขั้นสูงเพิ่มเติม ได้แก่
- Authentication Lock
- Connection Redundancy
- Disconnection Alert
- Boundless Switching
- Push และ Pull
- Video Wall
- Multi-Display Configuration
- Profile Scheduling
ซึ่งช่วยให้สามารถเข้าถึงและควบคุมอุปกรณ์ผ่านเครือข่ายได้อย่างต่อเนื่อง พร้อมเครื่องมือบริหารจัดการที่รวดเร็วและใช้งานง่าย
นอกจากนี้ยังรองรับฟังก์ชันเพิ่มเติม เช่น
- ตรวจพบอุปกรณ์ KVM over IP Extender² ทั้งหมดภายใน Subnet เดียวกันโดยอัตโนมัติ เพื่อความรวดเร็วในการติดตั้งและกำหนดค่า
- การยืนยันตัวตนและกำหนดสิทธิ์ด้วย Username และ Password
- สามารถกำหนดประเภทของการเชื่อมต่อที่ต้องการสลับ (Switch) หรือแชร์การใช้งานได้ตามต้องการ
ด้านความปลอดภัย รองรับการเข้ารหัสข้อมูลด้วย AES Encryption เพื่อป้องกันข้อมูลระหว่างการรับส่งผ่านเครือข่าย และรองรับการตรวจสอบสิทธิ์ผู้ใช้งานผ่าน RADIUS, LDAP, Active Directory (AD) หรือระบบ Remote Authentication เพื่อเพิ่มระดับความปลอดภัยของการเชื่อมต่อ
หมายเหตุ
1. โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก กรุณาติดต่อผู้แทนจำหน่าย ATEN เพื่อขอข้อมูลผลิตภัณฑ์เพิ่มเติม
2. สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับ KVM over IP Extender ได้ที่เว็บไซต์ของ ATEN และตรวจสอบรายชื่อ Network Switch ที่รองรับล่าสุดได้จาก ATEN Support Center.
คุณสมบัติ
ฟังก์ชันเฉพาะสำหรับอุตสาหกรรม ATC¹
- รองรับความละเอียดวิดีโอ 2K × 2K (2048 × 2048 @ 60 Hz)
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบเขตของหน้าจอ เพื่อสลับการควบคุมระหว่าง Receiver (Rx) แต่ละตัว
- Fast Switching – สลับการเชื่อมต่อระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับ Transmitter ได้ภายใน 0.3 วินาที โดยไม่จำกัดความละเอียด
- “Push” และ “Pull” – แชร์คอนเทนต์ไปยังหรือดึงคอนเทนต์จาก Rx หรือ Video Wall ได้ทันที เพียงคลิกเดียว
- Authentication Lock – ระบบจะเข้าสู่ระบบโดยอัตโนมัติเมื่อระบบกลับมาทำงานอีกครั้งหลังจากไฟฟ้าดับหรือระบบถูกปิด
- Connection Redundancy – เมื่อการเชื่อมต่อกับ Transmitter (Tx) เดิมถูกตัด ระบบจะเชื่อมต่อไปยัง Transmitter (Tx) ตัวอื่นโดยอัตโนมัติ เพื่อให้สามารถเข้าถึงเซิร์ฟเวอร์ได้อย่างต่อเนื่อง
- Disconnection Alert – แสดงข้อความแจ้งเตือนแบบ Pop-up พร้อมเสียง Alarm แบบวนซ้ำ เพื่อแจ้งให้ผู้ใช้งานทราบถึงสถานะการตัดการเชื่อมต่อ
- รองรับ Power / Network Failover – KE6920 มีช่องต่อไฟ DC จำนวน 2 ช่อง เพื่อรองรับ Power Redundancy และมี พอร์ต RJ-45 จำนวน 1 พอร์ต + พอร์ต SFP Fiber จำนวน 2 พอร์ต สำหรับ Network Failover เพื่อให้ระบบสามารถทำงานได้อย่างต่อเนื่องสำหรับการใช้งานที่มีความสำคัญสูง (Mission-Critical Applications)
ฟังก์ชันขั้นสูง¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้งานสามารถเชื่อมโยง Transmitter และ Receiver ได้ทันที พร้อมสลับ Port และ Profile แบบเรียลไทม์ผ่าน iPad
- Video Walls – รองรับการสร้าง Video Wall ได้หลายชุด โดยแต่ละ Layout รองรับสูงสุด 12 × 12 (สูงสุด 144 จอแสดงผล)
- Flexible Connections – รองรับการเชื่อมต่อ Extender และ Matrix ได้หลายรูปแบบ สำหรับการติดตั้งระบบ Multi-Display และ Video Wall
- On-screen Preview (Panel Array™ Mode) – ช่วยให้ผู้ใช้งานสามารถดูภาพวิดีโอจากจอแสดงผลได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – เพิ่มประสิทธิภาพการทำงานและลดค่าใช้จ่าย โดยสามารถกำหนดการเชื่อมต่อตามวันและเวลาที่ตั้งไว้
- Channel Connections – รองรับการเชื่อมต่อ RX กับ TX หลายตัว เพื่อส่งสัญญาณ Video, Audio, USB และ Serial จากแหล่งสัญญาณต่าง ๆ ได้อย่างอิสระ
- Virtual Transmitter – รองรับการส่งสัญญาณ Video, Audio, USB และ Serial จาก Tx ต่าง ๆ ได้อย่างอิสระ
- รองรับการตรวจสอบสิทธิ์ทั้งแบบ Internal และ External Authentication โดยรองรับ LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึง Tx ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกัน หรือป้องกันการรบกวนการทำงานระหว่างผู้ใช้งาน
- รองรับการจัดกลุ่มวิดีโอของอุปกรณ์ KE Series สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- สามารถกำหนด User และ Group Permissions สำหรับการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้งานที่ Local Console ของ Tx สามารถเปิด / ปิดสิทธิ์การเข้าถึง Rx ได้ เพียงกดปุ่มควบคุม²
หมายเหตุ
1. ฟังก์ชันขั้นสูงเหล่านี้รองรับเมื่อ KE Transmitter จับคู่กับ KE Receiver และบริหารจัดการผ่าน CCKM
2. KVM over IP Access Control Box (2XRT-0015G) จำหน่ายแยกต่างหาก กรุณาติดต่อผู้แทนจำหน่าย ATEN เพื่อขอข้อมูลผลิตภัณฑ์เพิ่มเติม
ฮาร์ดแวร์
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- รองรับการขยายการเชื่อมต่อด้วย 1Gbps SFP Fiber Module สำหรับการส่งสัญญาณได้ไกลสูงสุด 10 กม.¹
- ใช้ Advanced Processor รองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 2560 × 2048 @ 50 Hz, 2560 × 1600 @ 60 Hz และ 2048 × 2048 @ 60 Hz พร้อมสีแบบ 8-bit RGB (สีรวม 24-bit)
- รองรับระบบเสียง (Audio Enabled) พร้อมรองรับ ลำโพงสเตอริโอและไมโครโฟน
- รองรับการส่งข้อมูลจากอุปกรณ์จัดเก็บข้อมูล USB ด้วยความเร็วสูง
- Auto-MDIX – ตรวจจับประเภทสายเคเบิลโดยอัตโนมัติ
- มีระบบป้องกัน ESD 8KV / 15KV ในตัว และระบบป้องกันไฟกระชาก Surge Protection 2KV
- ดีไซน์แบบ Fanless ช่วยให้การทำงานเงียบและประหยัดพลังงาน
- รองรับการติดตั้งในตู้ Rack โดยมีอุปกรณ์สำหรับติดตั้งให้เลือกดังนี้:
* 2X-021G Dual Rack Mount Kit
* 2X-031G Single Rack Mount Kit - มาพร้อม Industrial-grade Power Adapter รองรับอุณหภูมิในการทำงาน 0°C – 50°C เพื่อให้มีความทนทานและสามารถทำงานได้อย่างเหมาะสมภายใต้สภาพแวดล้อมที่มีความสมบุกสมบัน
หมายเหตุ:
1. SFP Module (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก กรุณาติดต่อผู้แทนจำหน่าย ATEN เพื่อขอข้อมูลผลิตภัณฑ์เพิ่มเติม
การจัดการ (Management)
- Centralized Management Software – ซอฟต์แวร์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ใช้งานสามารถบริหารจัดการอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายผ่าน Web-based GUI ที่ใช้งานสะดวก
- Dual Console Operation – สามารถควบคุมระบบของผู้ใช้งานได้ทั้งจาก Console ของฝั่ง Transmitter และ Receiver ผ่านคีย์บอร์ด จอภาพ และเมาส์
- OSD (On-Screen Display) บน Receiver – ใช้สำหรับกำหนดค่าและตั้งค่าการทำงานของอุปกรณ์ทั้งสองฝั่ง
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพื่อให้ระบบเริ่มทำงานได้อย่างราบรื่นและให้คุณภาพการแสดงผลสูงสุด
- รองรับ Access Mode ที่เลือกใช้งานได้ 4 รูปแบบ สำหรับการเข้าถึงพร้อมกันหลายผู้ใช้งาน ได้แก่ Exclusive / Occupy / Share / View Only Mode โดยผู้ดูแลระบบสามารถกำหนดโหมดสิทธิ์การเข้าถึงบน Tx เพื่อเพิ่มประสิทธิภาพการทำงานร่วมกัน หรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- Command Line Interface (CLI) – ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือแอปพลิเคชันจากผู้ผลิตรายอื่น (3rd Party Application)
- RS-232 Serial Ports – รองรับการเชื่อมต่อกับ Serial Terminal สำหรับใช้งาน Text Menu, CLI หรืออุปกรณ์ Serial เช่น Touch Screen และ Barcode Scanner
- รองรับ Hotkey Commands
- ไฟ LED กระพริบและเสียง Beep ช่วยในการค้นหาและระบุอุปกรณ์
- Video Compression Level – ช่วยให้ผู้ใช้งานสามารถเพิ่ม / ลดระดับคุณภาพของวิดีโอ เพื่อปรับให้เหมาะสมกับ Bandwidth ของเครือข่าย
- รองรับการใช้งานร่วมกับอุปกรณ์ KE Series ทั้งหมด
ความปลอดภัย (Security)
- Dedicated LAN Port สำหรับการเชื่อมต่อ KE โดยตรง – สามารถแยกออกจากเครือข่าย Corporate Network ได้ เพื่อเพิ่มความปลอดภัยของระบบ
- Secure Data Transmission – รองรับการเข้ารหัสข้อมูลด้วย AES 128-bit Encryption เพื่อรักษาความปลอดภัยของข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และถอดรหัสข้อมูลที่ฝั่ง Receiver
- รองรับโปรโตคอลมาตรฐานอุตสาหกรรม Transport Layer Security (TLS)
Virtual Media
- USB Storage Transmission Mode – ช่วยเพิ่มประสิทธิภาพการส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์ การอัปเดตหรือแพตช์ระบบปฏิบัติการ (OS Patching) การติดตั้งซอฟต์แวร์ และการทดสอบเพื่อวิเคราะห์และแก้ไขปัญหา (Diagnostic Testing)
- รองรับ USB 2.0 DVD / CD Drive, USB Mass Storage Device, PC Hard Drive และ ISO Image
- รองรับ Smart Card / CAC Reader

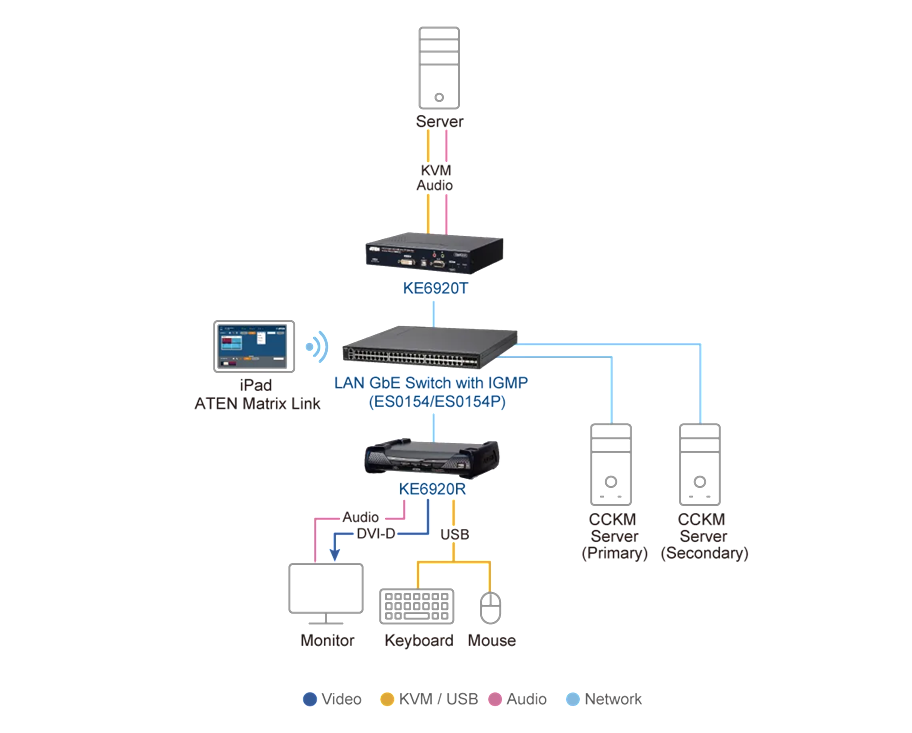

ผังการต่อ
ข้อมูลจำเพาะ

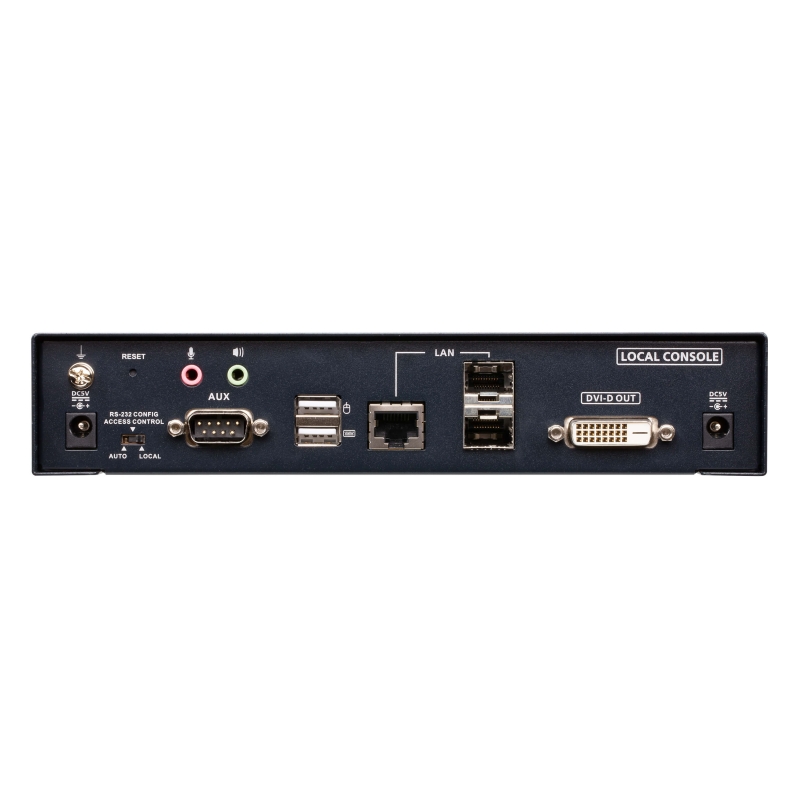

| Connectors | |
| USB Port | N/A |
| Console Ports | 2 x USB Type A Female (White) 1 x DVI-D Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |

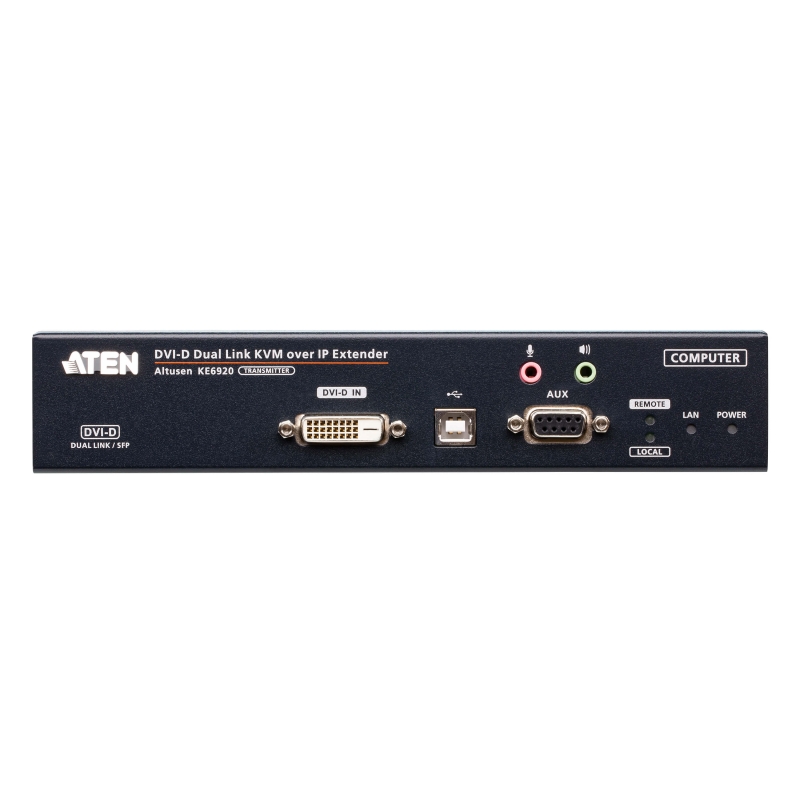

| KVM Ports | 1 x USB Type B Female (White) 1 x DVI-D Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 2 x SFP Slot |
| Switches | |
| OSD | N/A |
| Video | N/A |
| Graphics | N/A |
| Reset | 1 x Semi-recessed Pushbutton |
| Mode Selection | 1 x Slide Switch (Auto, RS-232 Config/Access Control, Local) |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:10.87W:55BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 2560 x 2048 @ 50 Hz/2048 x 2048 @60Hz/2560 x 1600 @ 60 Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.15 kg ( 2.53 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.33 x 4.18 cm (8.46 x 6.43 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x KE6920T 2K DVI-D Dual-Link KVM over IP Transmitter with Dual SFP
- 1x Power Adapter & Power Cord
- 1x KVM Cable (DVI-D dual-link, USB, Audio; 1.8 m/6 ft)
- 1x Foot Pad Set (4 pcs.)
- 1x Mounting Kit
- 1x User Instructions
