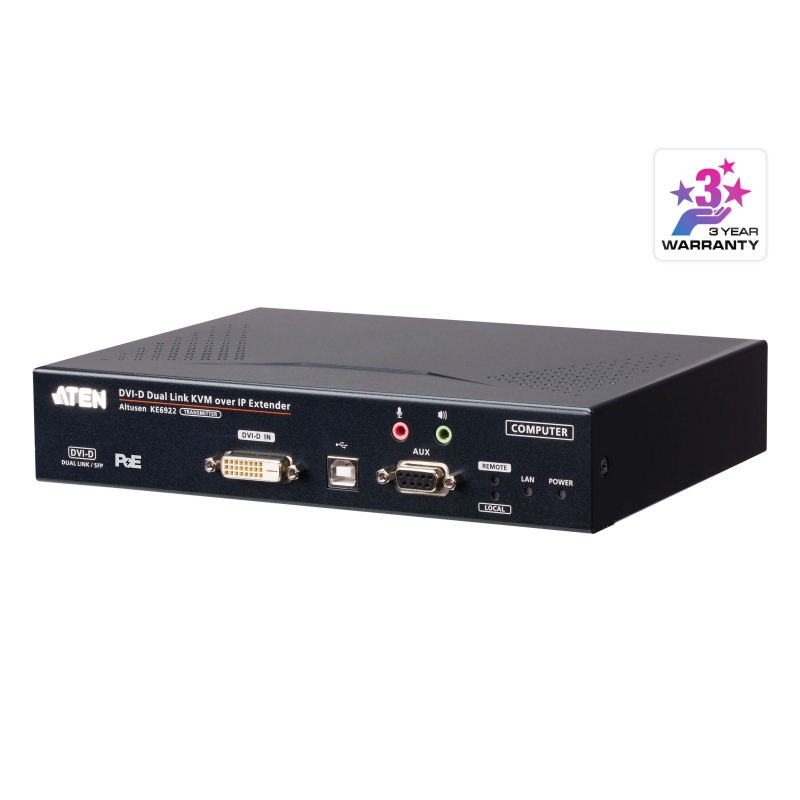

2K DVI-D Dual-Link KVM over IP Transmitter with Dual SFP & PoE
KE6922T
KE6922 รองรับจอแสดงผล DVI 1 จอ ทั้งฝั่งตัวส่งและตัวรับ รองรับความละเอียด สูงสุด 2560 × 2048 @ 50 Hz พร้อมการบีบอัดภาพแบบ Lossless ที่ให้คุณภาพภาพสมบูรณ์แบบ Zero Latency พร้อมการแสดงผลสีแบบ 8-bit RGB (24-bit Total Color)
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
Spec Sheet
KVM Over IP Matrix System Implementation Guide
KE6922T เป็นอุปกรณ์ KVM over IP Extender Transmitter ประสิทธิภาพสูง โดย KE6922T เชื่อมต่อกับคอมพิวเตอร์เพื่อส่งข้อมูลไปยัง KE6922R ทำให้สามารถใช้งานคอนโซลจากระยะไกลหรือจากอีกตำแหน่งหนึ่งได้อย่างสมบูรณ์ ช่วยให้ผู้ใช้สามารถเข้าถึงระบบคอมพิวเตอร์จากระยะไกลผ่าน USB Console (คีย์บอร์ด USB, เมาส์ USB และจอภาพ DVI) ผ่านเครือข่ายอินทราเน็ต ทำให้สามารถติดตั้งเครื่องคอมพิวเตอร์ไว้ในพื้นที่ที่มีความปลอดภัยและควบคุมอุณหภูมิ ซึ่งอาจแยกออกจากพื้นที่ปฏิบัติงานของผู้ใช้งาน
KE6922T รองรับจอแสดงผล DVI จำนวน 1 จอทั้งฝั่งตัวส่งและตัวรับ รองรับความละเอียดวิดีโอสูงสุด 2560 × 2048 @ 50 Hz พร้อมการบีบอัดภาพแบบ Lossless ที่ให้คุณภาพภาพสมบูรณ์โดยไม่มีความหน่วง (Zero Latency) นอกจากนี้ยังรองรับความละเอียด 2K × 2K (2048 × 2048 @ 60 Hz) ซึ่งเป็นมาตรฐานที่นิยมใช้งานในอุตสาหกรรม Air Traffic Control (ATC)
รองรับการเชื่อมต่อเครือข่ายผ่านพอร์ต RJ-45 หรือ SFP Slot จำนวน 2 ช่อง โดยสามารถเชื่อมต่อระหว่างตัวส่งและตัวรับได้ทั้งแบบ Direct Connection หรือผ่านเครือข่ายความเร็วสูงทั้ง Copper-based LAN และ Fiber-based LAN เมื่อใช้งานร่วมกับ 1Gbps SFP Fiber Module¹ ผ่าน SFP Slot จะสามารถขยายระยะการส่งสัญญาณผ่านโครงข่ายไฟเบอร์ออปติกได้ไกลสูงสุด 10 กิโลเมตร
มาพร้อมระบบ Dual Power Supply เพื่อเพิ่มความต่อเนื่องในการทำงานและรองรับการทำงานแบบ Redundancy อีกทั้งยังรองรับ Power over Ethernet (PoE) ซึ่งสามารถรับพลังงานผ่าน PoE Network Switch ได้โดยตรง ช่วยลดความจำเป็นในการใช้อะแดปเตอร์ไฟฟ้าและลดต้นทุนในการติดตั้งระบบไฟ
ตัวเครื่องสามารถติดตั้งบนโต๊ะ ยึดผนัง หรือยึดด้านหลังตู้แร็กได้ ด้วยการออกแบบแบบ 0U Rack Mount ที่ช่วยประหยัดพื้นที่ ในฐานะ IP-based Matrix Extender นั้น KE6922T และ KE6922R รองรับการใช้งานในรูปแบบ Point-to-Point, Point-to-Multipoint, Multipoint-to-Point และเมื่อใช้งานร่วมกับ CCKM (KVM over IP Matrix Manager) จะสามารถทำงานในรูปแบบ Multipoint-to-Multipoint KVM over IP Matrix System ได้ เพิ่มความยืดหยุ่นในการประยุกต์ใช้งานในสภาพแวดล้อมที่หลากหลาย
เมื่อทำงานร่วมกับ CCKM แล้ว ยังรองรับฟังก์ชันขั้นสูง ได้แก่ Authentication Lock, Connection Redundancy, Disconnection Alert, Boundless Switching, Push และ Pull, Video Wall, Multi-Display Setup และ Profile Scheduling เพื่อให้สามารถเข้าถึงระบบได้อย่างต่อเนื่อง พร้อมเครื่องมือควบคุมผ่านเครือข่ายที่รวดเร็วและใช้งานง่าย
นอกจากนี้ยังมีความสามารถในการตรวจจับ KVM over IP Extender² ทั้งหมดภายใน Subnet เดียวกันโดยอัตโนมัติ เพื่อช่วยให้การติดตั้งและการตั้งค่าทำได้รวดเร็วยิ่งขึ้น รองรับการยืนยันตัวตนและกำหนดสิทธิ์ด้วย Username / Password รวมถึงสามารถกำหนดประเภทของการเชื่อมต่อที่สามารถสลับหรือแชร์การใช้งานร่วมกันได้
ด้านความปลอดภัย รองรับการเข้ารหัสข้อมูลด้วย AES Encryption เพื่อปกป้องข้อมูลระหว่างการรับส่งข้อมูลผ่านเครือข่าย และรองรับการยืนยันตัวตนผ่าน RADIUS, LDAP, Active Directory (AD) หรือระบบ Remote User Authentication เพื่อเพิ่มความปลอดภัยของการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD (On-Screen Display), RS-232 และ Auto MDIX ทำให้ เป็นโซลูชันสำหรับการขยายสัญญาณดิจิทัลผ่านเครือข่ายอินทราเน็ตที่คุ้มค่าและใช้งานได้สะดวก
ไม่ว่าจะเป็นงาน Monitoring, Operation, Control หรือการขยายการเข้าถึงคอมพิวเตอร์ KVM over IP Matrix System สามารถปรับให้เหมาะสมกับสภาพแวดล้อมการทำงานและรูปแบบของ Workstation ได้อย่างยืดหยุ่น รองรับการใช้งานในศูนย์ควบคุมการจราจร ศูนย์เฝ้าระวังร้านค้าปลีก ห้องสถานการณ์ของอาคาร ศูนย์บัญชาการและควบคุม ศูนย์ควบคุมกระบวนการของระบบสาธารณูปโภค ระบบตรวจสอบการกระจายสัญญาณออกอากาศ ศูนย์ปฏิบัติการเครือข่าย (NOC) และอุตสาหกรรมอื่น ๆ ที่ต้องการระบบ Matrix Extension
หมายเหตุ
1. โมดูล SFP (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก โปรดติดต่อผู้แทนจำหน่าย ATEN เพื่อขอข้อมูลผลิตภัณฑ์
2. สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ KVM over IP Extender โปรดดูที่เว็บไซต์ ATEN และสำหรับรายการ Network Switch ที่รองรับล่าสุด โปรดตรวจสอบได้จาก ATEN Support Center.
คุณสมบัติ
คุณสมบัติเฉพาะสำหรับอุตสาหกรรม Air Traffic Control (ATC)¹
- รองรับความละเอียดวิดีโอ 2K × 2K (2048 × 2048 @ 60Hz)
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบหน้าจอ ก็สามารถสลับการควบคุมไปยังตัวรับสัญญาณ (Rx) เครื่องอื่นได้
- Fast Switching – สลับการควบคุมระหว่างเซิร์ฟเวอร์ที่เชื่อมต่อกับตัวส่งสัญญาณ (Tx) ได้ภายใน 0.3 วินาที โดยรองรับทุกความละเอียดของวิดีโอ
- Push และ Pull – แชร์เนื้อหาไปยังหรือดึงเนื้อหาจากตัวรับสัญญาณ (Rx) เครื่องเดียวหรือ Video Wall ได้ทันทีด้วยการคลิกเพียงครั้งเดียว
- Authentication Lock – ล็อกอินเข้าสู่ระบบโดยอัตโนมัติเมื่อระบบกลับมาทำงานหลังจากไฟฟ้าดับหรือปิดเครื่อง
- Connection Redundancy – เชื่อมต่อไปยังตัวส่งสัญญาณ (Tx) เครื่องสำรองโดยอัตโนมัติเมื่อการเชื่อมต่อกับ Tx หลักขาดหาย เพื่อให้สามารถเข้าถึงเซิร์ฟเวอร์ได้อย่างต่อเนื่อง
- Disconnection Alert – แจ้งเตือนสถานะการเชื่อมต่อขาดหายด้วยข้อความ Pop-up บนหน้าจอ พร้อมเสียงเตือนแบบต่อเนื่อง
- รองรับ Power Failover และ Network Failover – KE6922 มีช่องต่อไฟ DC จำนวน 2 ช่องสำหรับระบบไฟสำรอง และมีพอร์ตเครือข่าย RJ-45 จำนวน 1 พอร์ต พร้อม SFP Fiber จำนวน 2 ช่อง สำหรับสลับการเชื่อมต่อเครือข่ายอัตโนมัติ เพื่อให้ระบบพร้อมใช้งานตลอดเวลาสำหรับงานที่มีความสำคัญสูง (Mission-Critical Applications)
คุณสมบัติขั้นสูง¹
- ATEN Matrix Link – ช่วยให้ผู้ใช้สามารถเชื่อมโยงตัวส่งสัญญาณ (Tx) และตัวรับสัญญาณ (Rx) ได้ทันที พร้อมสลับพอร์ตและโปรไฟล์แบบเรียลไทม์ผ่าน iPad
- Video Wall – รองรับการสร้าง Video Wall หลายชุด โดยแต่ละ Layout รองรับได้สูงสุด 12 × 12 (รวมสูงสุด 144 จอแสดงผล)
- Flexible Connections – รองรับการเชื่อมต่อแบบยืดหยุ่นระหว่าง Extender และ Matrix หลายชุด เหมาะสำหรับระบบ Multi-Display และ Video Wall
- On-screen Preview (Panel Array™ Mode) – แสดงภาพตัวอย่างจากจอแสดงผลได้สูงสุด 36 จอ บนหน้าจอเดียว
- Advanced Scheduling – ตั้งเวลาการเชื่อมต่อได้ตามวันและเวลา เพื่อเพิ่มประสิทธิภาพการใช้งานและลดต้นทุนในการดำเนินงาน
- Virtual Transmitter – ส่งสัญญาณวิดีโอ เสียง USB และสัญญาณ Serial จากตัวส่งสัญญาณ (Tx) หลายเครื่องได้อย่างอิสระ
- รองรับการยืนยันตัวตนทั้ง ภายในและภายนอกระบบ โดยรองรับ LDAP, Active Directory, RADIUS และ TACACS+
- Advanced User Authorization Settings – ผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงอุปกรณ์ Tx ได้ 4 รูปแบบ เพื่อรองรับการทำงานร่วมกันของผู้ใช้หรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- รองรับการจัดกลุ่มวิดีโอของอุปกรณ์ KE Series ได้สูงสุด 4 ชุด เพื่อรองรับการใช้งานแบบ Multi-Display
- สามารถกำหนดสิทธิ์ของผู้ใช้และกลุ่มผู้ใช้สำหรับการเข้าถึงและควบคุม KVM over IP Extender
- Rx Access Control – ผู้ใช้ที่คอนโซลฝั่ง Tx สามารถเปิดหรือปิดสิทธิ์การเข้าถึงของฝั่ง Rx ได้อย่างง่ายดายด้วยการกดปุ่มควบคุม² หมายเหตุ
1. advance functions เหล่านี้ จะใช้งานได้เมื่อใช้งานร่วมกับ KE Matrix Management software (CCKM) และ ต้องซื้อ USB Key License เมื่อใช้ TX และ RX รวมกันเกิน 8 units ในระบบ
2. KVM over IP Access Control Box (2XRT-0015G) เป็นอุปกรณ์เสริม ไม่รวมใน package
Hardware
- ตัวเครื่องเป็นไปตามมาตรฐาน IEC 60945 สำหรับการใช้งานในห้องควบคุมทางทะเล (Maritime Control Room) และผ่านการทดสอบด้านสภาพแวดล้อม
- รองรับการติดตั้ง 1Gbps SFP Fiber Module เพื่อขยายระยะการส่งสัญญาณผ่านไฟเบอร์ออปติกได้สูงสุด 10 กิโลเมตร¹
- โปรเซสเซอร์ประสิทธิภาพสูง รองรับการส่งสัญญาณวิดีโอแบบ Lossless และ Zero Latency ที่ความละเอียดสูงสุด 2560 × 2048 @ 50Hz, 2560 × 1600 @ 60Hz, 2048 × 2048 @ 60Hz พร้อมรองรับ 8-bit RGB (24-bit Color)
- รองรับระบบเสียง (Audio) พร้อมลำโพงสเตอริโอและไมโครโฟน
- รองรับการรับส่งข้อมูลผ่านอุปกรณ์จัดเก็บข้อมูล USB ความเร็วสูง
- Auto-MDIX – ตรวจจับประเภทสาย LAN โดยอัตโนมัติ
- มีระบบป้องกันไฟฟ้าสถิต (ESD Protection) ในตัว 8KV (Contact) / 15KV (Air) และระบบป้องกันไฟกระชาก (Surge Protection) 2KV
- ออกแบบแบบ Fanless ไม่มีพัดลม ทำงานเงียบ ประหยัดพลังงาน และเพิ่มความน่าเชื่อถือในการใช้งาน
- รองรับการติดตั้งในตู้แร็ก (Rack Mount) โดยมีชุดอุปกรณ์เสริมสำหรับติดตั้ง ได้แก่
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
หมายเหตุ
- SFP Module (2A-136G / 2A-137G) จำหน่ายแยกต่างหาก โปรดติดต่อผู้แทนจำหน่าย ATEN เพื่อขอข้อมูลผลิตภัณฑ์
การจัดการ
- ซอฟต์แวร์บริหารจัดการแบบรวมศูนย์ KVM over IP Matrix Manager (CCKM) ช่วยให้ผู้ดูแลระบบสามารถจัดการอุปกรณ์ KE Series ทั้งหมดได้อย่างสะดวกผ่าน Web-based GUI ที่ใช้งานง่าย
- รองรับการใช้งานแบบ Dual Console สามารถควบคุมระบบได้ทั้งจากคอนโซลของฝั่งตัวส่งสัญญาณ (Tx) และตัวรับสัญญาณ (Rx) ผ่านคีย์บอร์ด จอภาพ และเมาส์
- รองรับ OSD (On-Screen Display) ที่ฝั่ง Receiver สำหรับกำหนดค่าการทำงานของทั้งตัวส่งและตัวรับ
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมที่สุด เพื่อให้การเปิดใช้งานจอภาพเป็นไปอย่างราบรื่นและได้คุณภาพการแสดงผลสูงสุด
- รองรับ 4 รูปแบบการเข้าถึงพร้อมกัน (Exclusive / Occupy / Share / View Only) โดยผู้ดูแลระบบสามารถกำหนดสิทธิ์การเข้าถึงของอุปกรณ์ Tx เพื่อเพิ่มประสิทธิภาพการทำงานร่วมกันหรือป้องกันการรบกวนระหว่างผู้ใช้งาน
- รองรับ Command Line Interface (CLI) ผู้ดูแลระบบสามารถควบคุม KVM over IP Extender ทั้งหมดผ่าน RS-232 หรือ TCP/IP โดยใช้ CLI หรือซอฟต์แวร์ของผู้พัฒนาภายนอก (Third-party Application)
- พอร์ต RS-232 Serial สำหรับเชื่อมต่อกับ Serial Terminal เพื่อใช้งาน Text Menu, CLI หรืออุปกรณ์ Serial เช่น Touch Screen และเครื่องอ่านบาร์โค้ด
- รองรับ Hotkey Commands
- ไฟแสดงสถานะ LED แบบกะพริบ และเสียง Beep ช่วยระบุตำแหน่งและค้นหาอุปกรณ์ได้สะดวก
- Video Compression Level – สามารถปรับระดับการบีบอัดวิดีโอเพื่อเพิ่มหรือลดคุณภาพของภาพให้เหมาะสมกับแบนด์วิดท์ของเครือข่าย
- รองรับการทำงานร่วมกับอุปกรณ์ KE Series ทุกรุ่น
ความปลอดภัย (Security)
- พอร์ต LAN แยกเฉพาะสำหรับการเชื่อมต่อโดยตรงระหว่างอุปกรณ์ KE Series ซึ่งสามารถแยกออกจากเครือข่ายองค์กร (Corporate Network) ได้
- การรับส่งข้อมูลมีความปลอดภัยด้วยการเข้ารหัส AES 128-bit โดยเข้ารหัสข้อมูลทั้งหมดก่อนส่งผ่านเครือข่าย และถอดรหัสที่ฝั่งตัวรับ
- รองรับมาตรฐานความปลอดภัย Transport Layer Security (TLS) ตามมาตรฐานอุตสาหกรรม
Virtual Media
- USB Storage Transmission Mode ช่วยเพิ่มประสิทธิภาพในการรับส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์ การอัปเดตระบบปฏิบัติการ (OS Patching) การติดตั้งซอฟต์แวร์ และการทดสอบวิเคราะห์ระบบ (Diagnostic Testing)
- รองรับ USB 2.0 DVD/CD Drive, อุปกรณ์จัดเก็บข้อมูลแบบ USB Mass Storage, ฮาร์ดดิสก์ของเครื่องคอมพิวเตอร์ (PC Hard Drive) และไฟล์อิมเมจ ISO
- รองรับ Smart Card และ CAC (Common Access Card) Reader
Diagram
Specification
| Connectors | |
| USB Port | N/A |

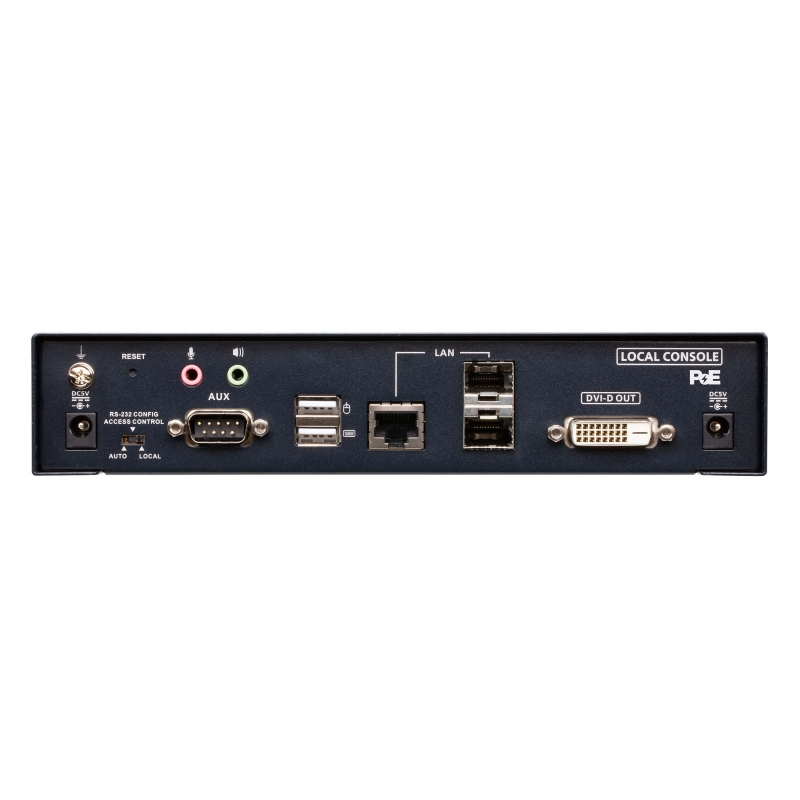

| Console Ports | 2 x USB Type A Female (White) 1 x DVI-D Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |

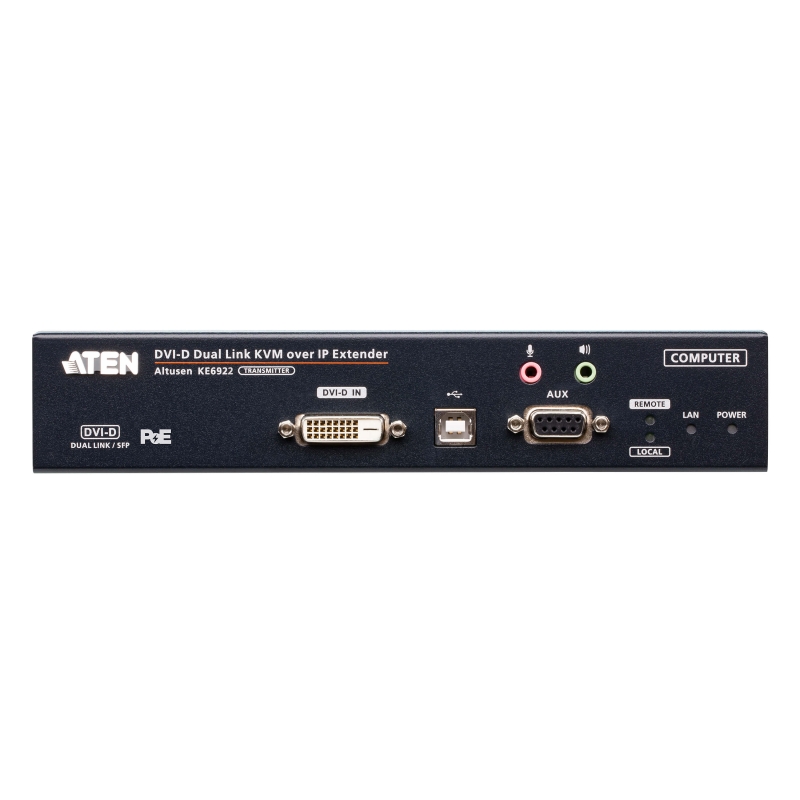

| KVM Ports | 1 x USB Type B Female (White) 1 x DVI-D Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black, PoE) 2 x SFP Slot |
| Switches | |
| OSD | N/A |
| Video | N/A |
| Graphics | N/A |
| Reset | 1 x Semi-recessed Pushbutton |
| Mode Selection | 1 x Slide Switch (Auto, RS-232 Config/Access Control, Local) |
| LEDs | |
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | POE:13.6W:68BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Video Resolution | Up to 2560 x 2048 @ 50 Hz/2048 x 2048 @60Hz/2560 x 1600 @ 60 Hz |
| Latency | < 5ms |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.18 kg ( 2.6 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.33 x 4.18 cm (8.46 x 6.43 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
1x KE6922T 2K DVI-D Dual-Link KVM over IP Transmitter with Dual SFP & PoE
1x KVM Cable (DVI-D dual-link, USB, Audio; 1.8m/6ft)
1x Foot Pad Set (4 pcs.)
1x Mounting Kit
1x User Instructions
