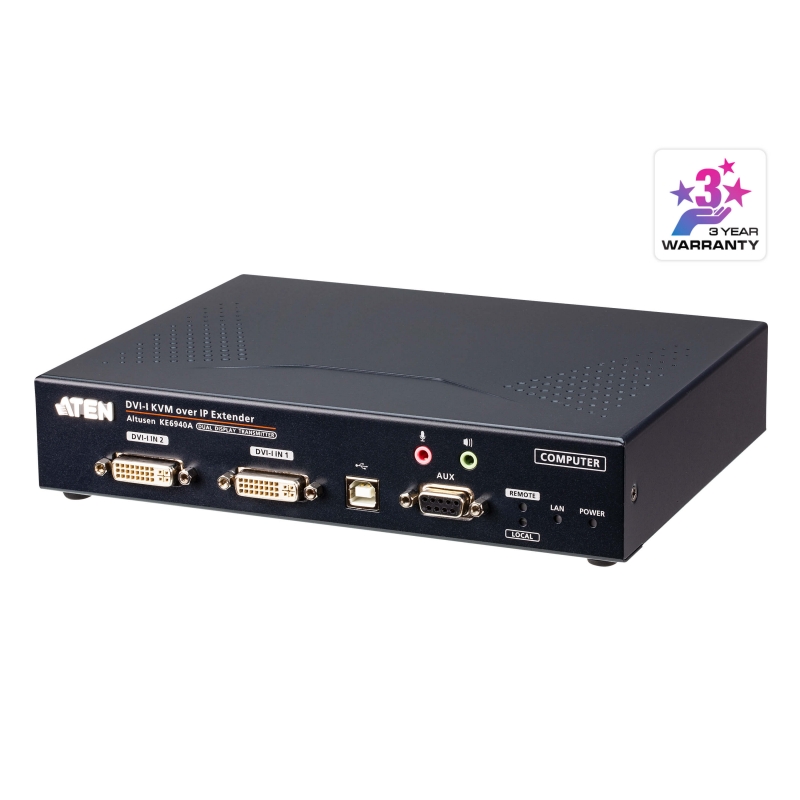

DVI-I Dual Display KVM over IP Transmitter
KE6940AT
The KE6940AT DVI-I Dual Display KVM over IP Extender supports two DVI displays at each end and provides lossless and low latency video transmissions up to 1920 x 1200 @ 60Hz.
รับประกัน 3 ปีเต็ม
Spec Sheet
The KE6940AT extender is consisted of a high performance IP-based transmitter that provides console access from a separate location. The KE6940AT allows extended access of computer systems remotely via USB consoles (USB keyboard, USB mouse, DVI monitor) over intranet, enabling users to place the computer system in secure and temperature controlled environments, which maybe isolated from users’ workstation.
The KE6940AT DVI-I Dual Display KVM over IP Extender supports two DVI displays at each end and provides lossless and low latency video transmissions up to 1920 x 1200 @ 60Hz.
The KE6940AT support connections via an RJ-45 port or a SFP slot. The transmitter and receiver can be connected either directly to each other, or via a high-speed network over a copper-based or fiber-based LAN. Connecting via the SFP slot with 1Gbps SFP fiber module* expansions on fiber optic network, you can extend transmission distances up to 10km. The KE6940AT also features dual power supplies for redundancy to ensure dependable services.
As an IP-based matrix extender, the KE6940AT can be used as a point-to-point / point-to-multipoint / multipoint-to-point extender, or integrated into a KVM over IP Matrix System (multipoint-to-multipoint) when combined with the KE Matrix Management Software (CCKM), providing more flexible applications in different working environments.
Features
Advanced Features*
- Boundless Switching - simply move the mouse cursor across screen boundaries to switch between different receivers (Rx)
- “Push” and “Pull” – shares content instantly to/from a single Rx or video wall by just one click
- Video Walls – create multiple video walls with up to 8 x 8 (64 displays max.) in each layout
- Advanced Scheduling – improves efficiency and saves costs by allowing connections to be set based on time and date
- Virtual Transmitter – independently streams video, audio, USB, and serial sources from different Tx
- Internal and external authentication support – supports LDAP, Active Directory, RADIUS and TACACS+ external authentications
- Configurable user and group permissions for access and control of KE devices
- Rx access control – users at the Tx local console can enable / disable Rx access by simply pressing a control button**
*These advanced functions are supported when the KE transmitters are paired with KE receivers and managed by KE Matrix Management Software (CCKM).
**The KVM over IP Access Control Box (2XRT-0015G) is sold separately. Contact your ATEN dealer for product information.
Hardware
- Supports power/network failover – dual DC jacks for power redundancy and 1 RJ45 & 1 SFP fiber ports for network failover to ensure constant availability for mission-critical applications
- Supports 1Gbps SFP fiber module expansions*** up to 10 km
- Advance processor provides lossless and low latency video transmissions up to 1920 x 1200 @ 60Hz
- Supports digital (DVI) or analog (VGA) video output****
- Audio Enabled – supports stereo speakers and microphone
- High speed Virtual Media Support
- Auto-MDIX – automatically detects cable type
- Built-in 8KV/15KV ESD protection and 2KV surge protection
- Fanless design for silent operations that are energy efficient
- Mounting options:
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
- Includes an industrial-grade power adapter – supports operating temperature of 0°C- 50°C to ensure durability and adaptability under harsh environmental conditions
***The SFP module (2A-136G / 2A-137G) is sold separately. Contact your ATEN dealer for product information.
****To convert a DVI to VGA signal, a DVI-I to VGA converter is required.
Management
- Local console – flexible local or over IP console access
- EDID Expert™ – selects optimum EDID settings for smooth power-up and highest quality display
- Four selectable access modes for multiple simultaneous access (Exclusive/Occupy/Share/ View only mode) – administrators can select access modes of permissions on Tx devices to boost collaboration or to avoid interference among users
- On-screen Preview – allows users to view the video of up to 36 displays on one screen
- Fast Switching – switches between different remote video resolutions on a local display within 0.3 seconds
- Command Line Interface – administrators can control all KE devices via RS-232 or TCP/IP using a CLI or 3rd party application
- Supports Hotkey Commands
- Flashing LED and beeping feature help locate and identify devices
- KE devices can “Push” and “Pull” to share content Security
Security
- Dedicated LAN port for KE direct connections – can be isolated from the corporate network
- Secure data transmission – AES 128-bit encryption to secure all data before transmitted over a network and decrypts the data on the receiver
- Supports industry standard Transport Layer Security (TLS) protocol
Virtual Media
- Virtual media enables file transfers, OS patching, software installations and diagnostic testing
- Supports USB 2.0 DVD/CD drives, USB mass storage devices, PC hard drives and ISO images
- Supports Smart Card/CAC Reader

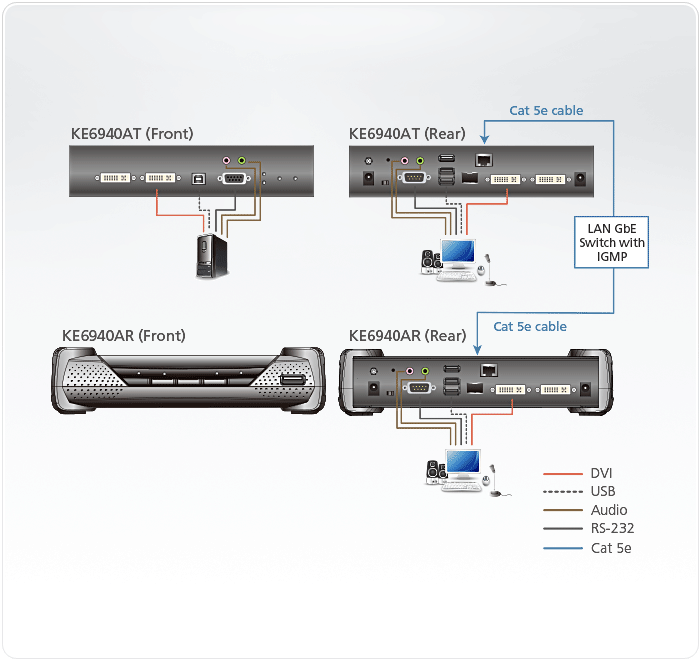

Diagram
Specification
| Connectors | |
| USB Port | N/A |

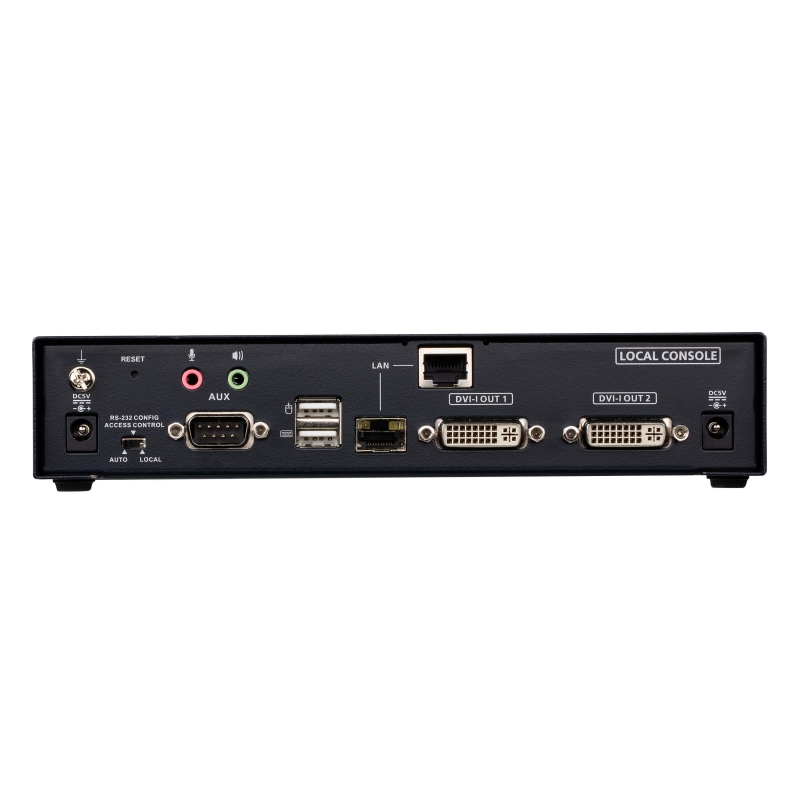

| Console Ports | 2 x USB Type A Female (White) 2 x DVI-I Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |

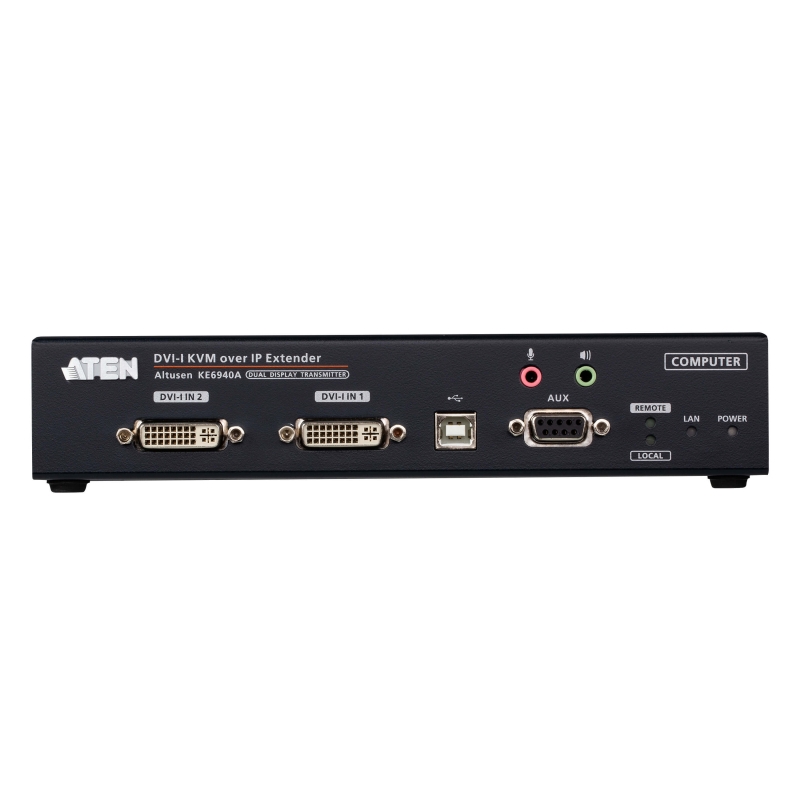

| KVM Ports | 1 x USB Type B Female (White) 2 x DVI-I Female (White) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 2 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black) 1 x SFP Slot |
| Switches | |
| OSD | N/A |
| Video | N/A |
| Graphics | N/A |
| Reset | 1 x Semi-recessed Pushbutton |
| Mode Selection | 1 x Slide Switch (Auto, RS-232 Config/Access Control, Local) |
| LEDs | |
| Link | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) |
| Local | 1 (Green) |
| Remote | 1 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Power Consumption | DC5V:12.2W:61BTU |
| Video Resolution | Up to 1920 x 1200 @ 60Hz |
| Environmental | |
| Operating Temperature | 0–50°C |
| Storage Temperature | -20–60°C |
| Humidity | 0–95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.17 kg ( 2.58 lb ) |
| Dimensions (L x W x H) | 21.50 x 16.33 x 4.18 cm (8.46 x 6.43 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
1x KE6940AT DVI-I Dual Display KVM over IP Transmitter
1x Power Adapter & Power Cord
1x KVM Cable (DVI-D, USB, Audio; 1.8m/6ft)
1x DVI-D Cable 1.8 m
1x Foot Pad Set (4 pcs.)
1x Mounting Kit
1x User Instructions
ความต้องการของระบบ
-
1) Gigabit Network Switch มีคุณสมบัติดังนี้• ความเร็ว 1Gbps หรือมากกว่า
• L3 Switch ที่รองรับ IGMP queries
• IGMP Snooping v2 หรือ v3
• มีฟังก์ชั่น Flow Control
• มีค่า Throughput ของ Full Duplex 1Gbps up และ down stream ต่อพอร์ต
• กรณีต่อพ่วง Network Switch ช่อง Uplink ควรมี Bandwidth สูง เช่น Fibre Optic Channel และควรใช้สวิตช์ยี่ห้อและรุ่นเดียวกันตลอดทั้งเครือข่ายย่อย - 2) เปิดใช้งาน IGMP และ Flow Control ที่ Network Switch
- 3) CCKM Software กรณีใช้งานแบบ Matrix System
รุ่นของ Network Swtich แนะนำ ที่ผ่านการทดสอบจาก Lab ของ ATEN ให้ใช้งานร่วมกับ KE Series
- • Cisco Catalyst 2960X, Catalyst 2960XR, Catalyst 3750
- • HP Procurve 2920
- • H3C S5120
- • Huawei S5700
- • Zyxel XGS2210, GS2220, XS3800-28
